Popis

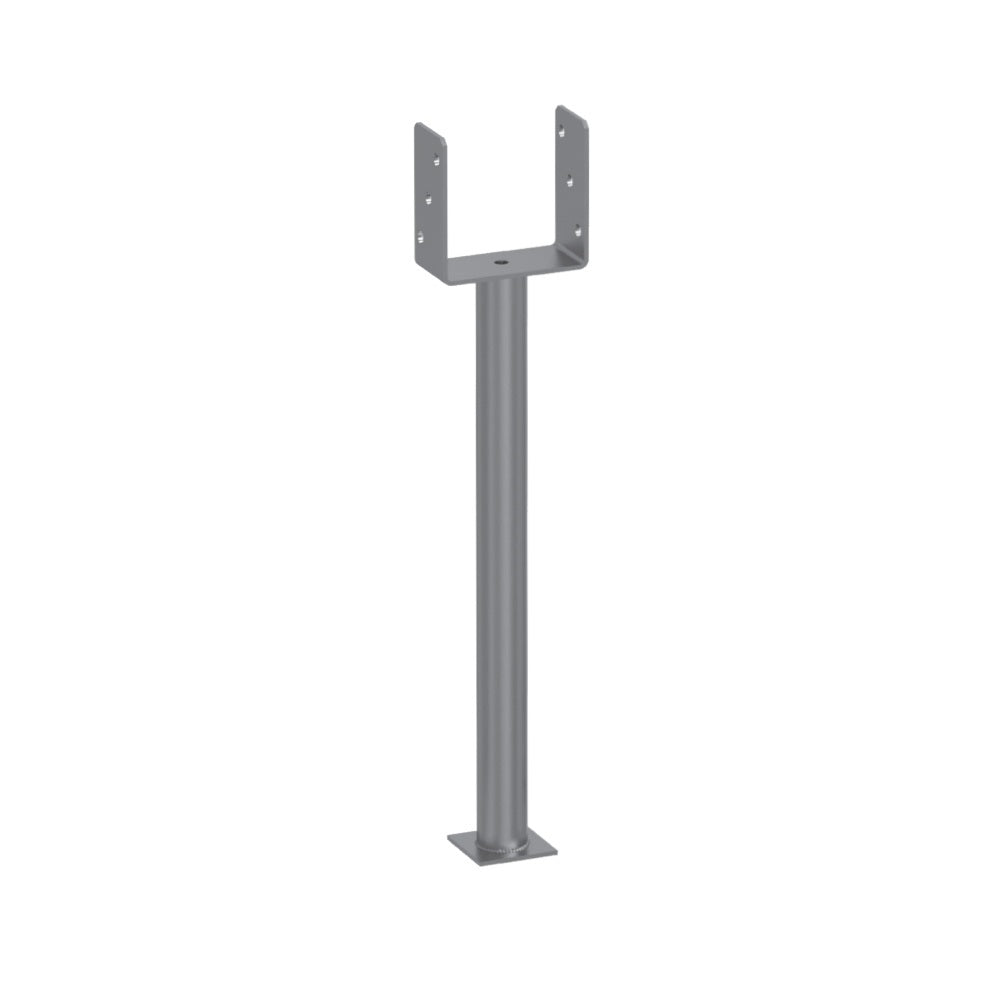

DOMAX PS R500 zapuštěná patka sloupku typu U s dlouhou trubkou je zahradní konstrukční prvek. Třírozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Používají se ke spojování kolmých nosných prvků z masivního dřeva vedle sebe za účelem vytvoření spojů, pro které musí být splněny požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základním požadavku na stavby č. 1 nařízení (EU) č. 305/2011.
Výhody
- Vysoká nosnost a pevnost v tahu
- Určeno pro spojování dřeva s dřevem, betonem nebo ocelí
- Spolehlivá odolnost proti vytažení
- Odolnost proti korozi (třídy C1 a C2)
- Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
- Třída použití 1, 2 a 3 - vhodné i pro venkovní použití (bez přítomnosti kyselých plynů a par)
- Vysoká mechanická pevnost a trvanlivost
Doporučené spojení
Pro správnou funkci se doporučuje používat hřebíky s kulatým dříkem v souladu s normou EN 14592+A1, s následujícími parametry:
- Průměr: ≥4 mm
- Mez kluzu My,k: 7168 N·mm
- Odpor proti vytažení (fax,k): 7,8 N/mm²
- Pevnost v tahu (ftens,k): 7,3 kN
Údržba
Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen během používání objektu udržovat odpovídající technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo nátěru musí být řádně ošetřeno, aby byla zajištěna ochrana proti vnějším vlivům.
Skladování
Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny před povětrnostními vlivy, poškozením a/nebo rozbitím.
Technický popis
Patka

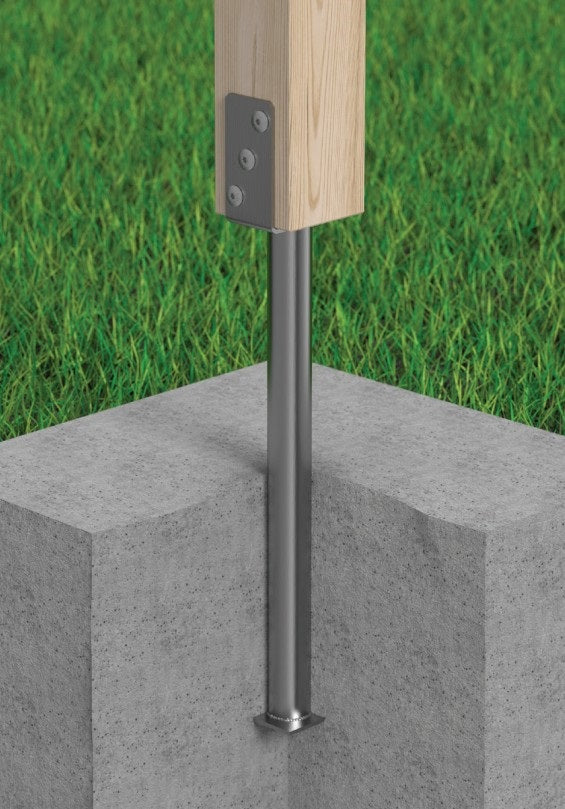

Patka sloupku typu „U“ určená k montáži dřevěných prvků na beton. Spojená tyč patky PS 500 umožňuje vysunutí spodní části hranolu až do výšky 150 mm nad povrch betonu, což zajišťuje správnou dilataci dřeva od podkladu a vysokou nosnost spoje.
Upevnění
Dřevo: vruty do dřeva - CTO Ø10; vruty do dřeva - PWD Ø10; sada PNP.
Povrchová úprava
Žárové zinkování (ZNO)
Soubory ke stažení

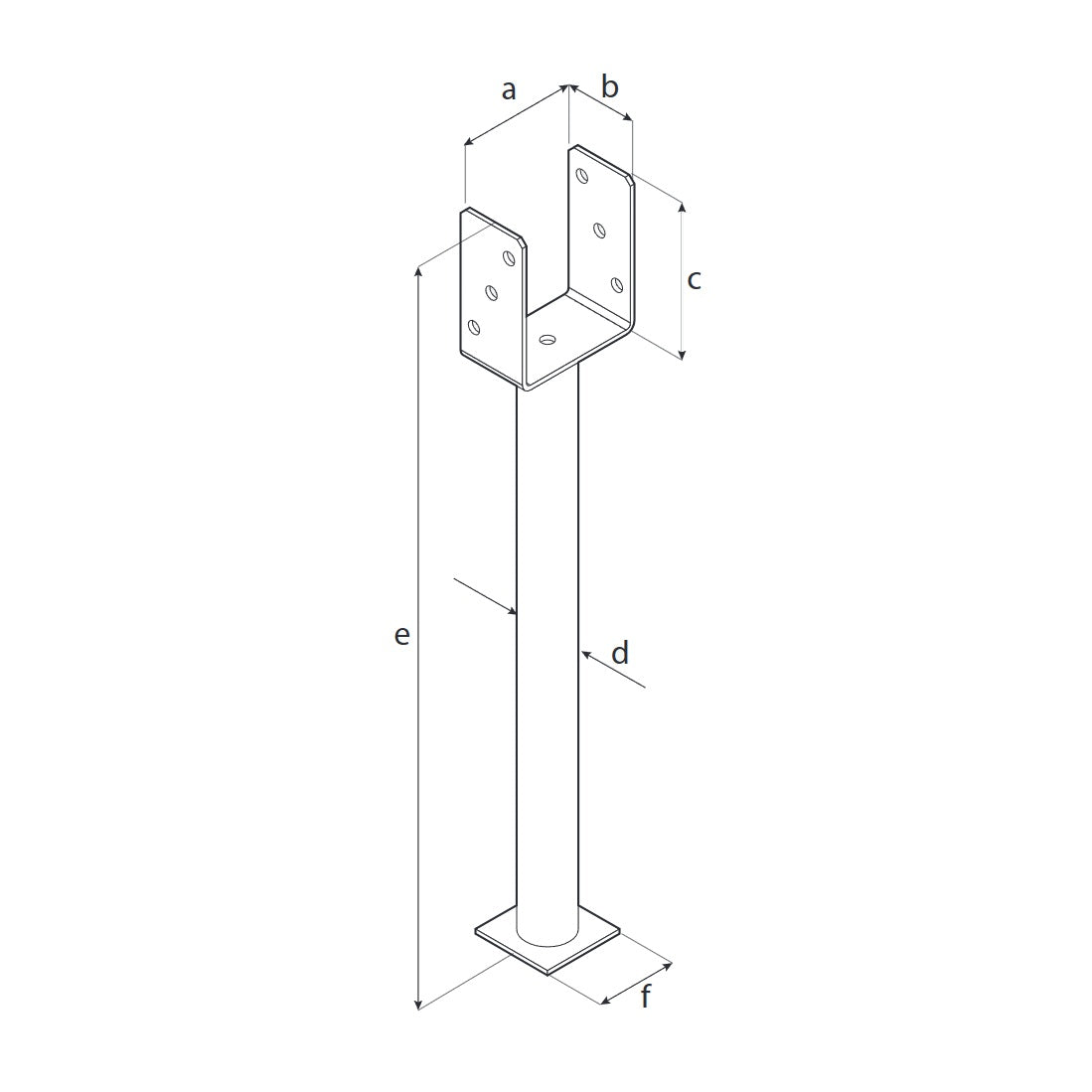

Technické parametry
| Tloušťka | 4 mm |
| Materiál | S235 + žárové zinkování (ZNO) |
