DOMAX PSD šroubovací patka sloupku

DOMAX PSD šroubovací patka sloupku je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Ke spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů v základním pracovním požadavku č. 1 nařízení (EU) č. 1995/2006 305/2011.

Výhody

• Vysoká nosnost a pevnost v tahu
• Určeno pro spojování dřeva se dřevem, betonem nebo ocelí
• Spolehlivá odolnost vůči vytahování
• Odolnost vůči korozi (třídy C1 a C2)
• Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
• Třída použití 1, 2 a 3 - vhodné i do exteriéru (bez kyselých plynů a par)
• Vysoká mechanická pevnost a trvanlivost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřebíky s kulatou stopkou v souladu s normou EN 14592+A1, s parametry:

• Průměr: ≥4 mm
• Meze kluzu My,k: 7168 N·mm
• Vytahovací parametr fax,k (odpor vůči vytahování): 7,8 N/mm²
• Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během používání objektu řádný technický stav. Stavební materiály je nutno každoročně kontrolovat. Jakékoliv poškození zinkového povlaku nebo barvy musí být řádně ošetřeno, aby bylo chráněno před vnějšími faktory.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.

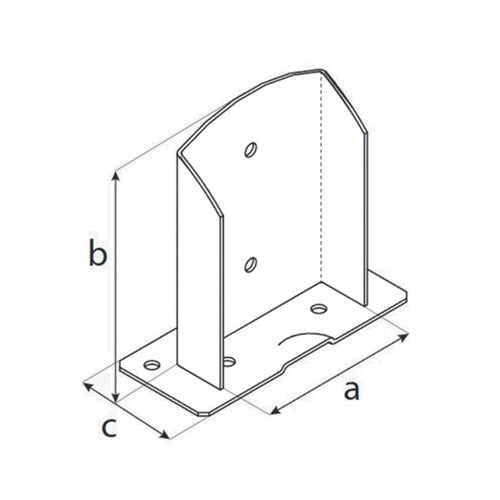

Technický popis

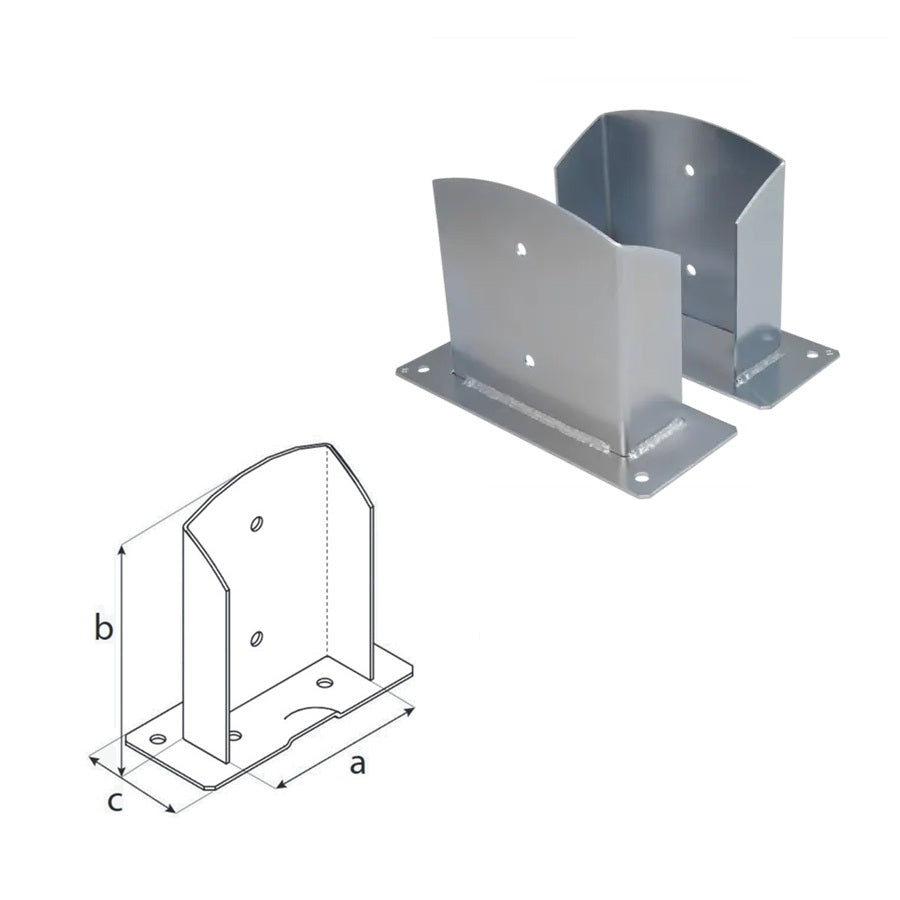

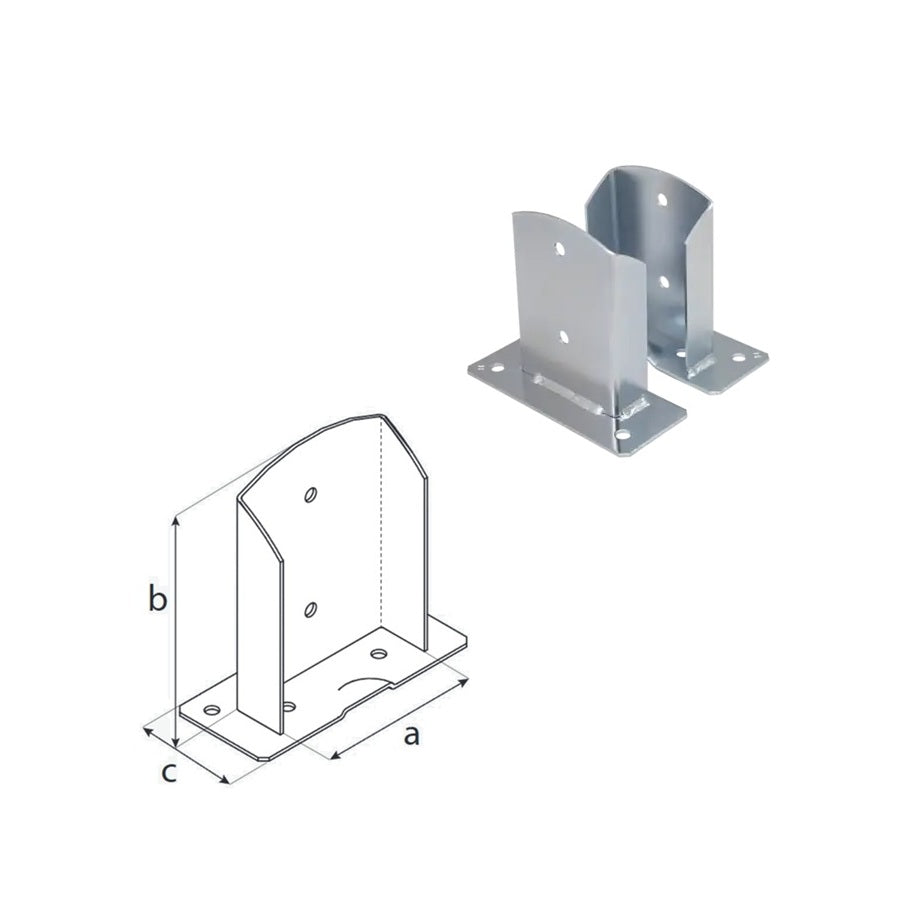

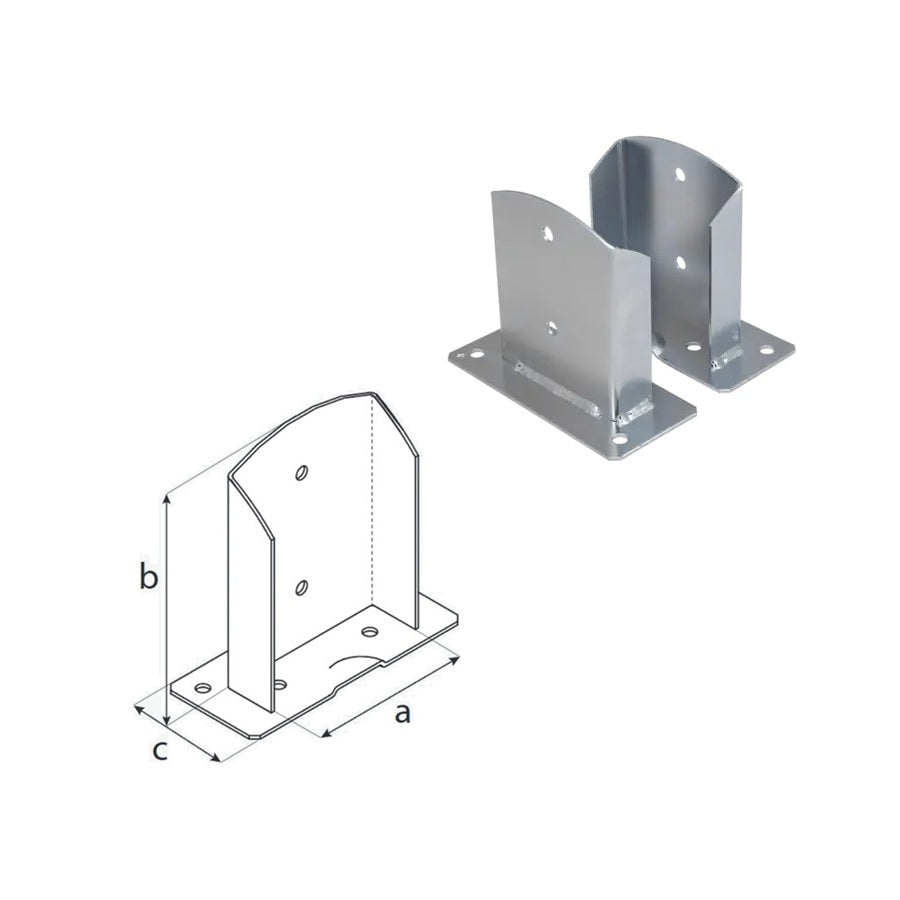

Patka

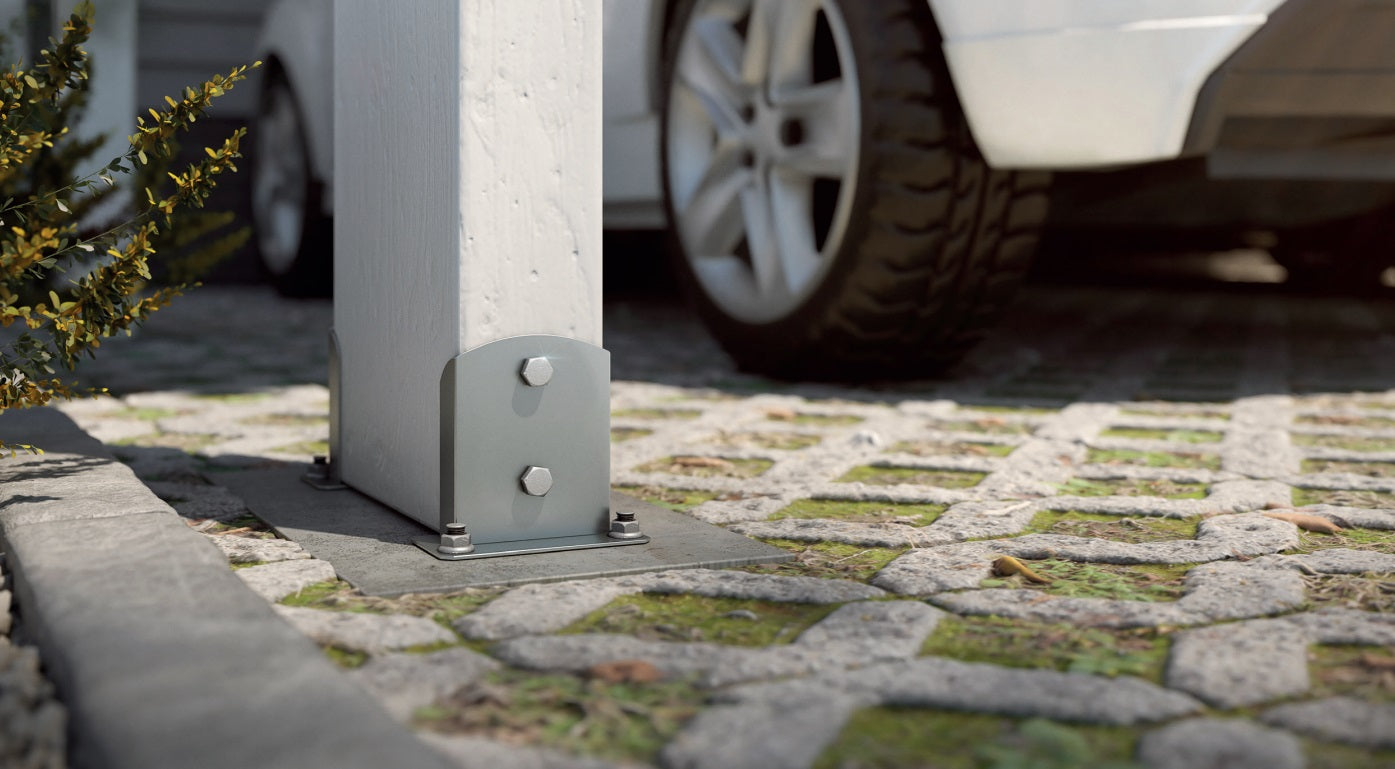

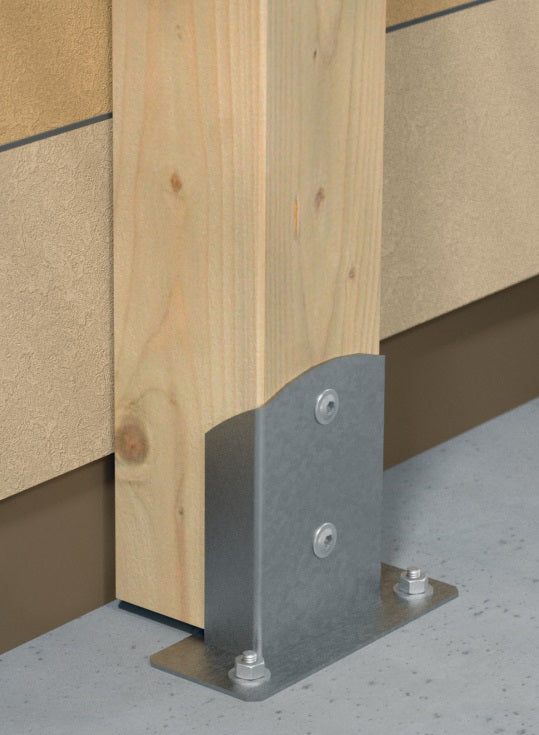

Dělená patka se používá ke spojování dřevěných sloupů s betonem. Použijte dvou patek PSD umožňuje montáž sloupu s obdélníkovým průřezem, patky se přizpůsobují podle šířky sloupu. Použití jedné patky PSD umožňuje montáž sloupu u stěny.
Upevnění
Dřevo: šrouby do dřeva - CTO Ø10; šrouby do dřeva - PWD Ø10; souprava PNP; beton: kroužkové kotvy PBK M10, M12; šrouby do betonu PBW Ø10,5.
Povrchová úprava

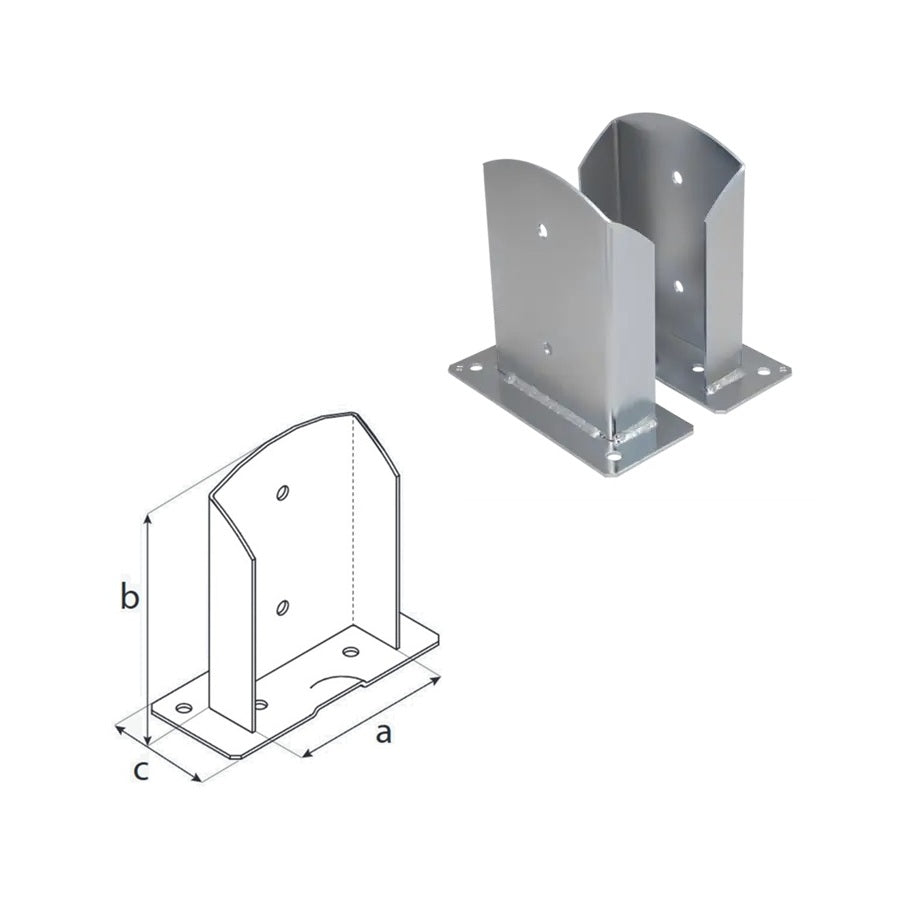

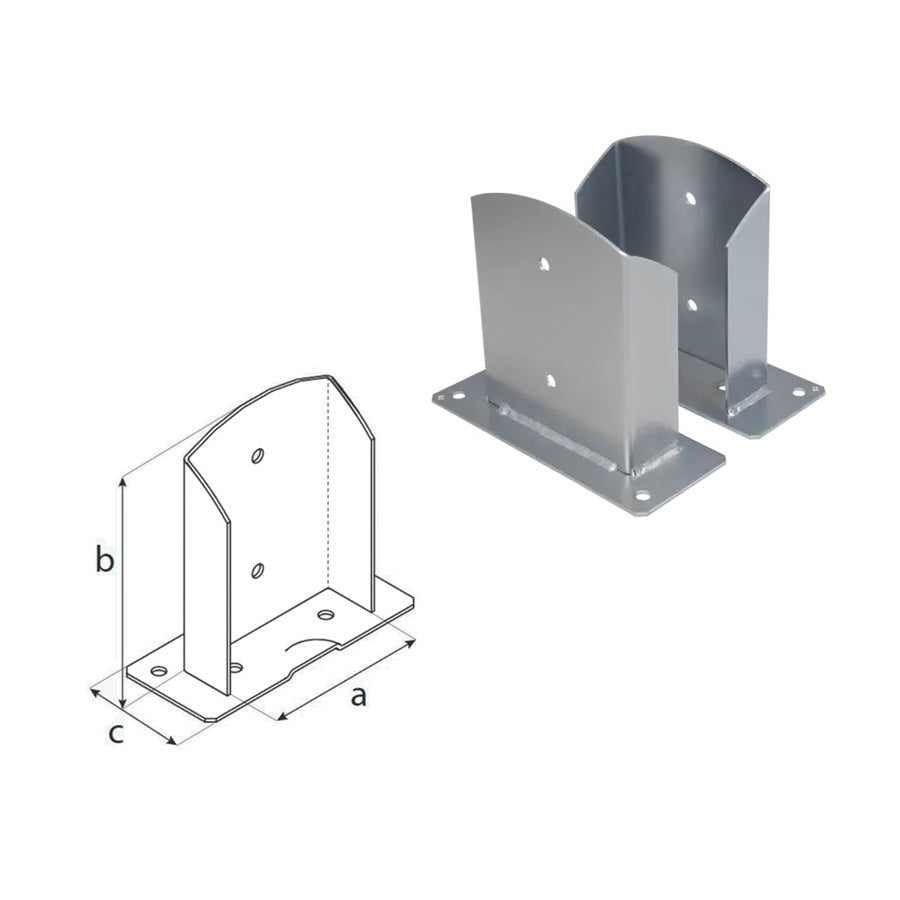

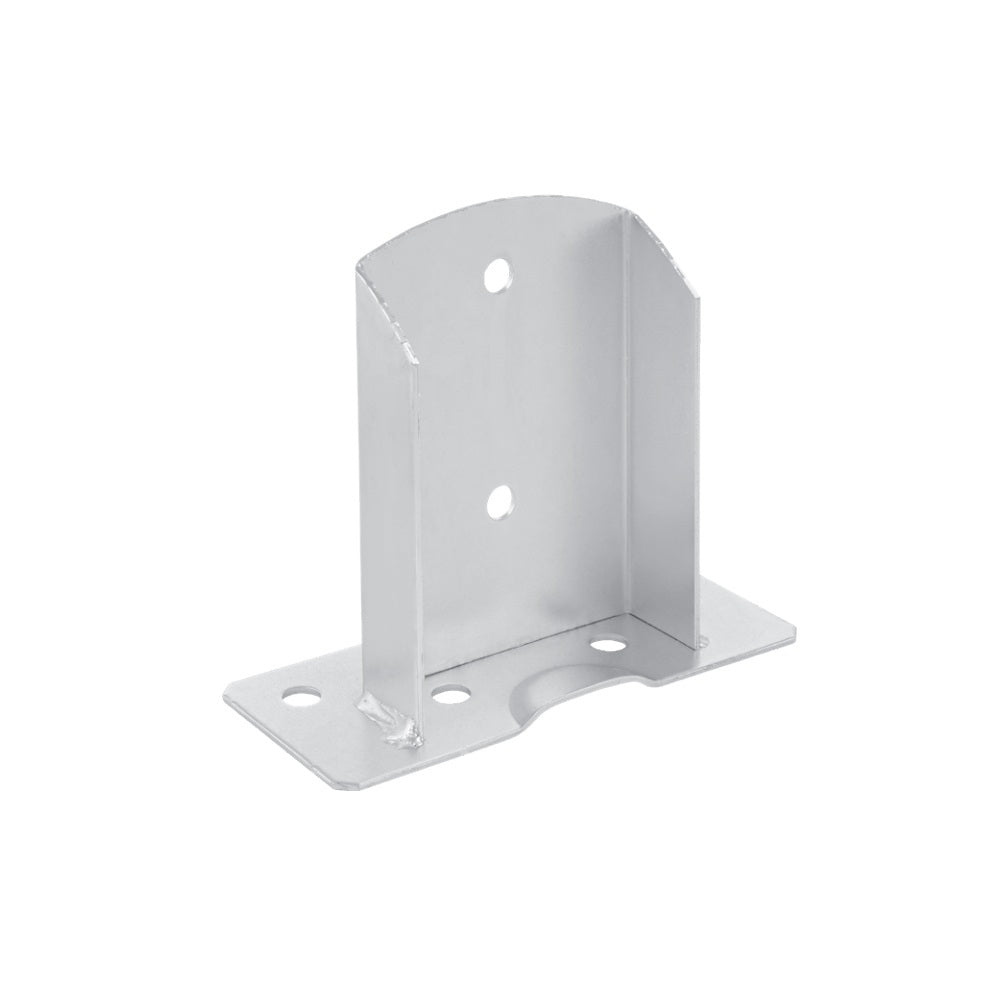

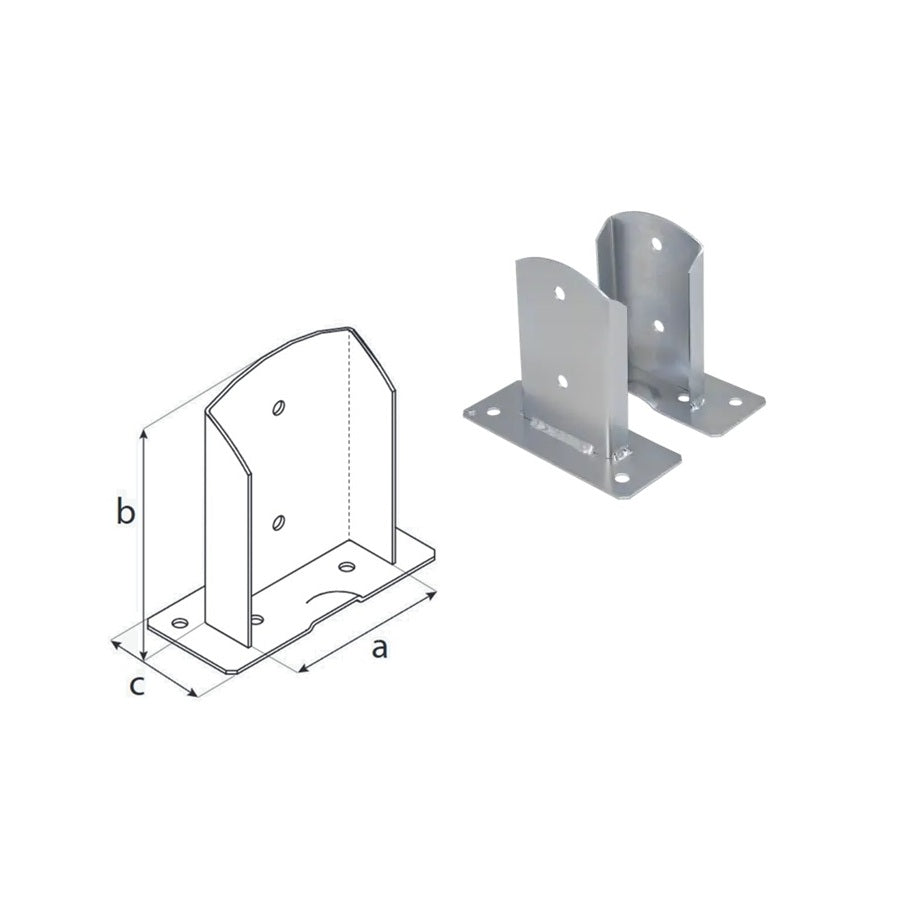

Galvanický zinek stříbrný (ZNG)

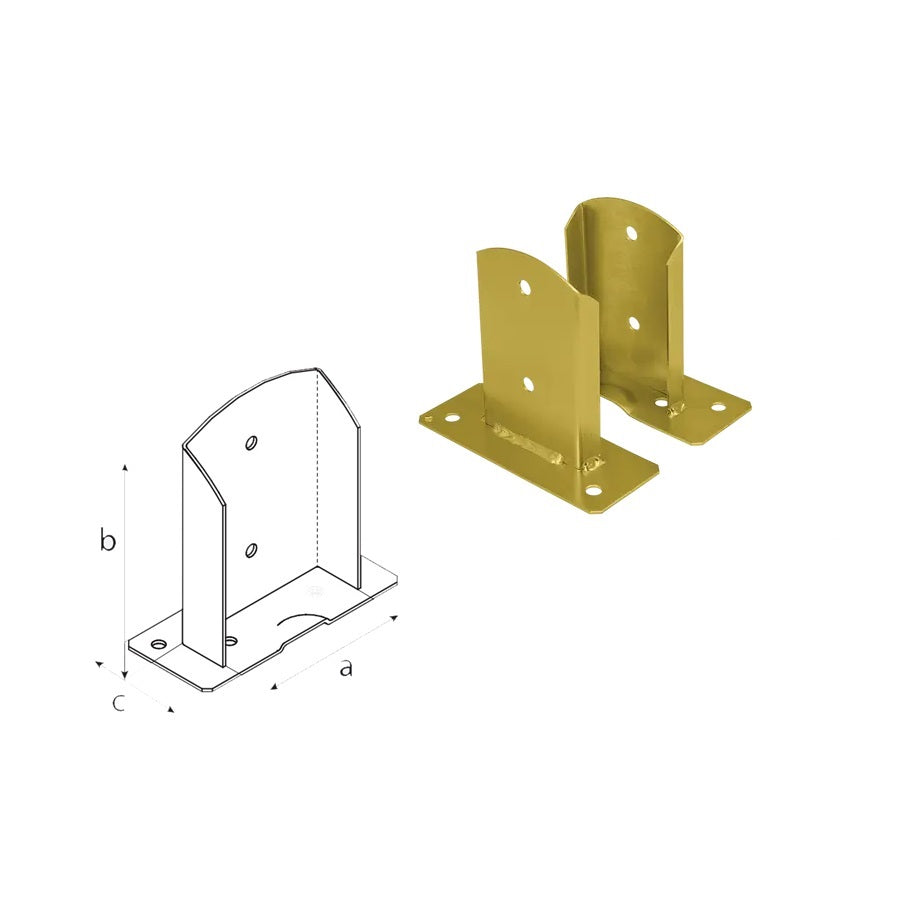

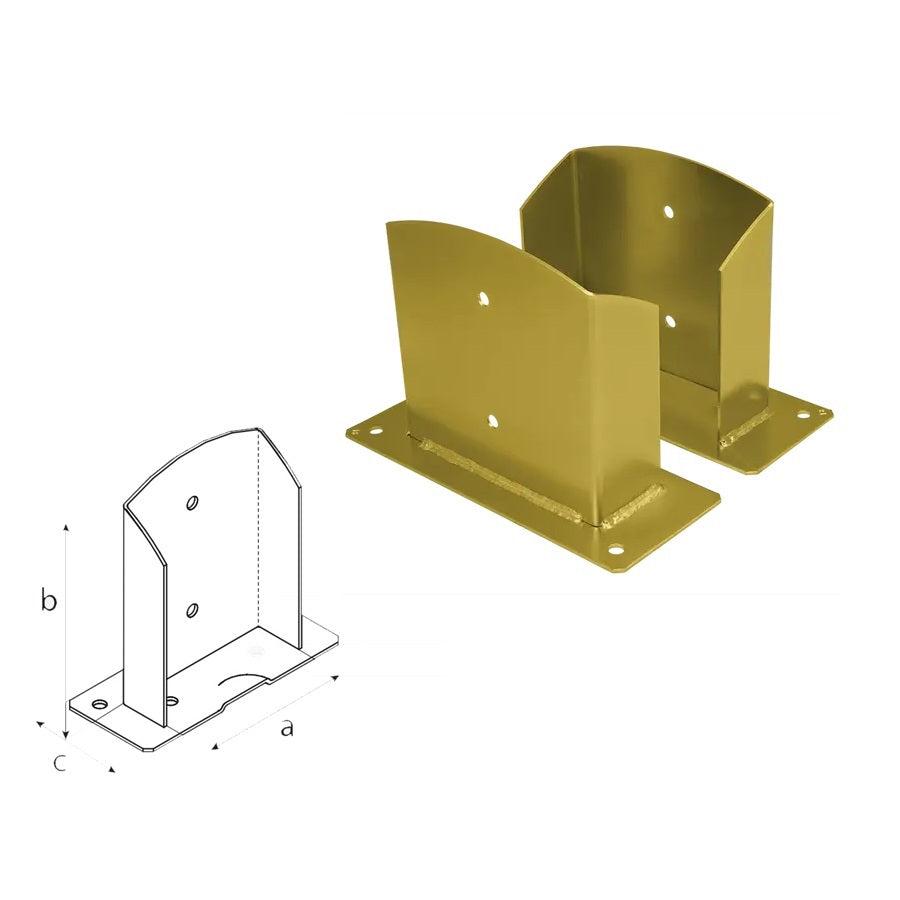

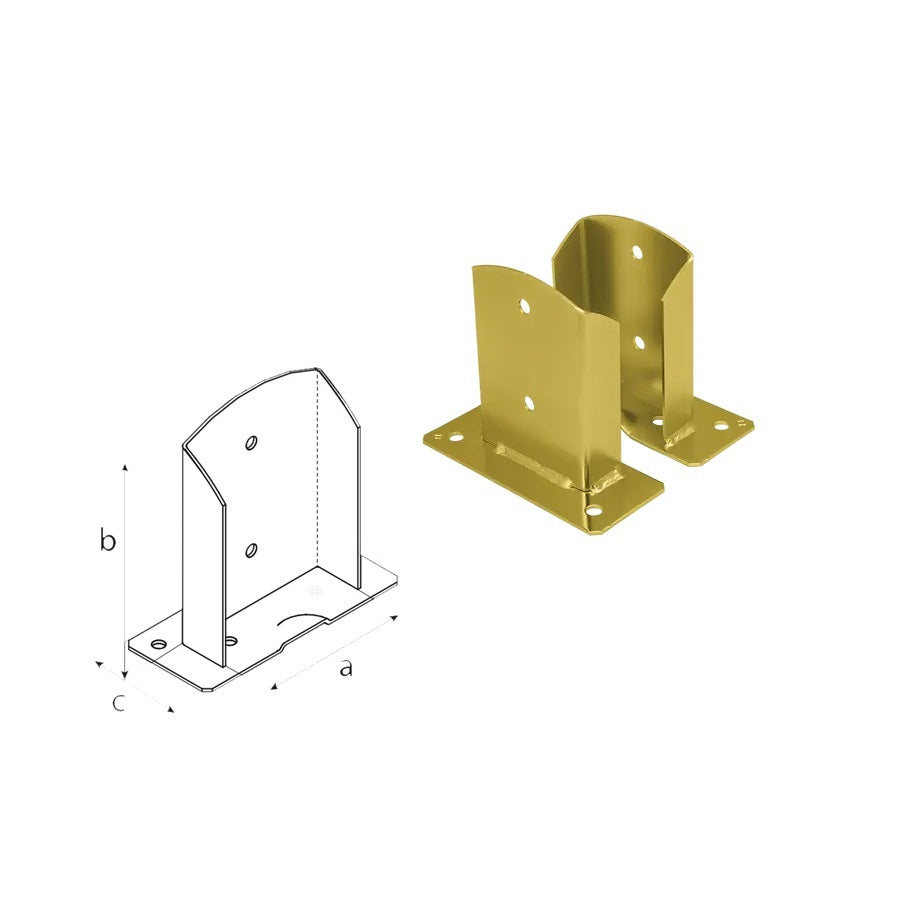

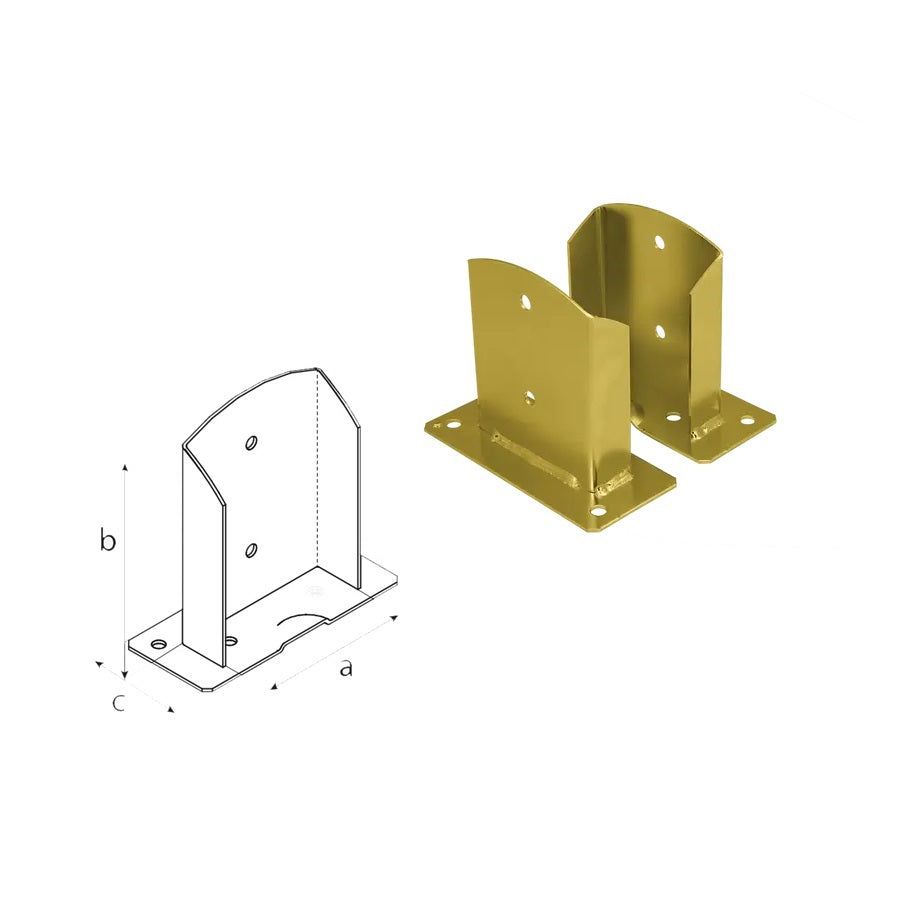

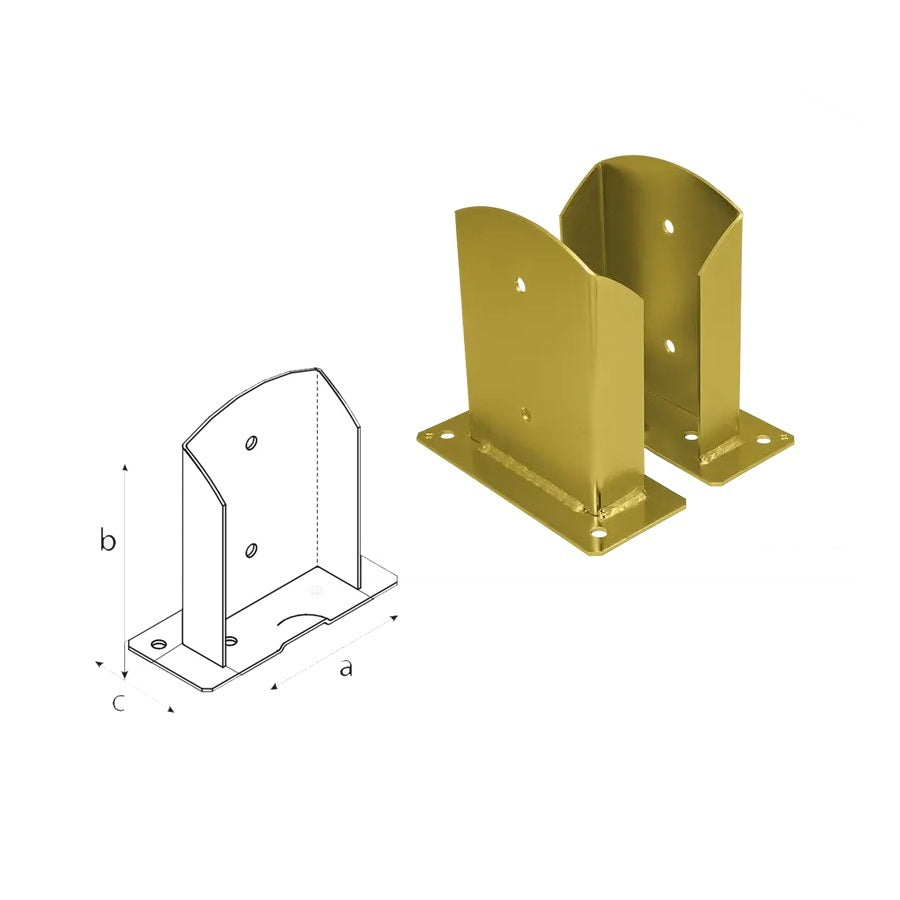

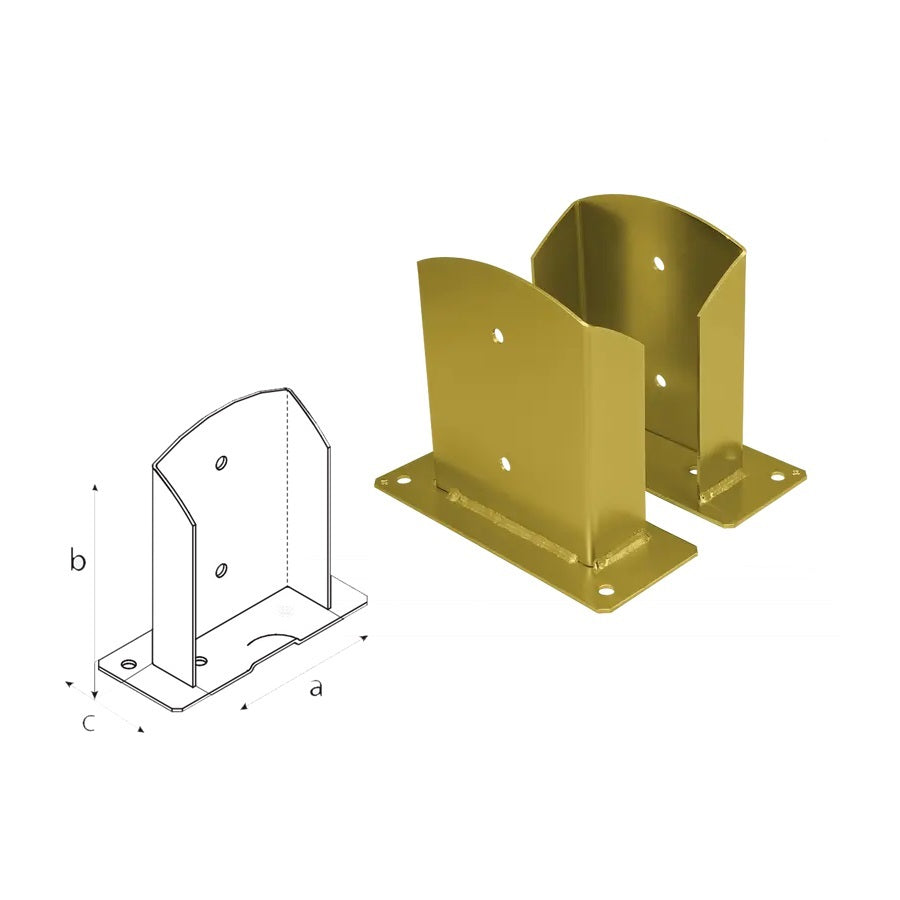

Galvanický zinek žlutý (ZNZ)
