Popis

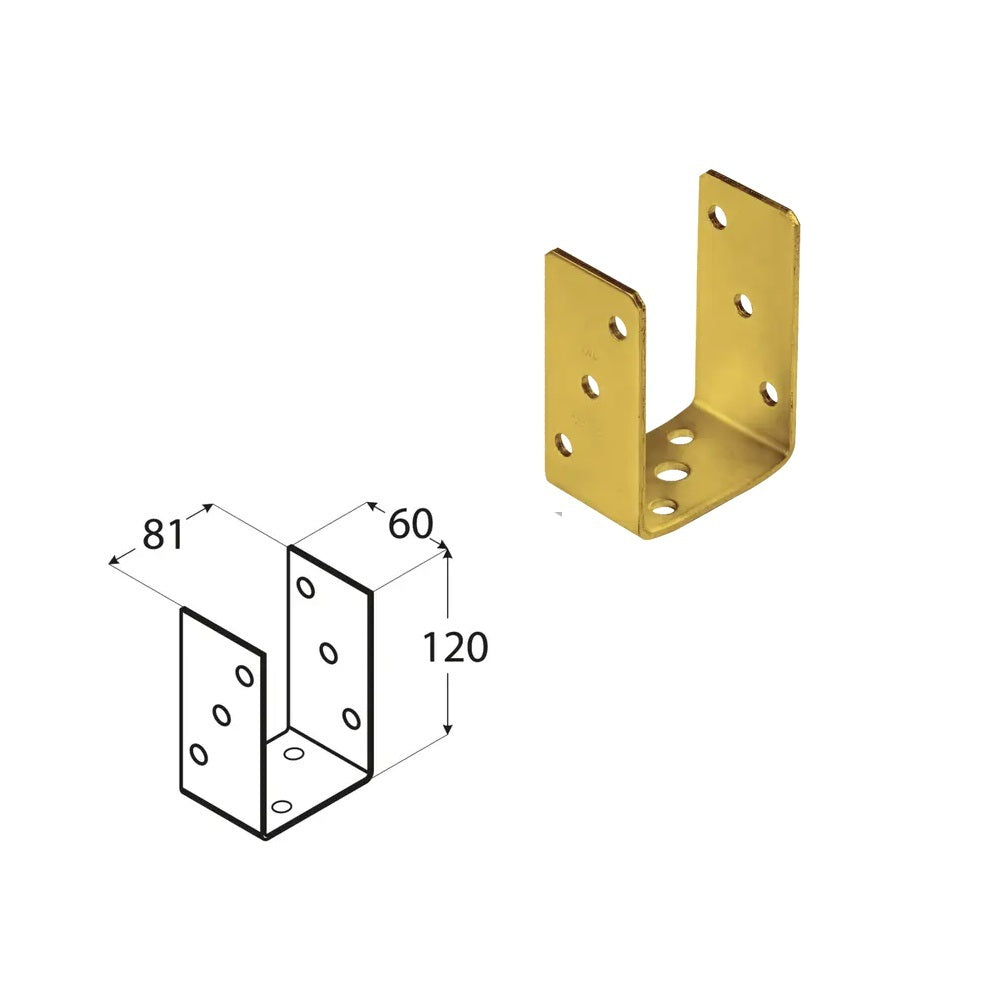

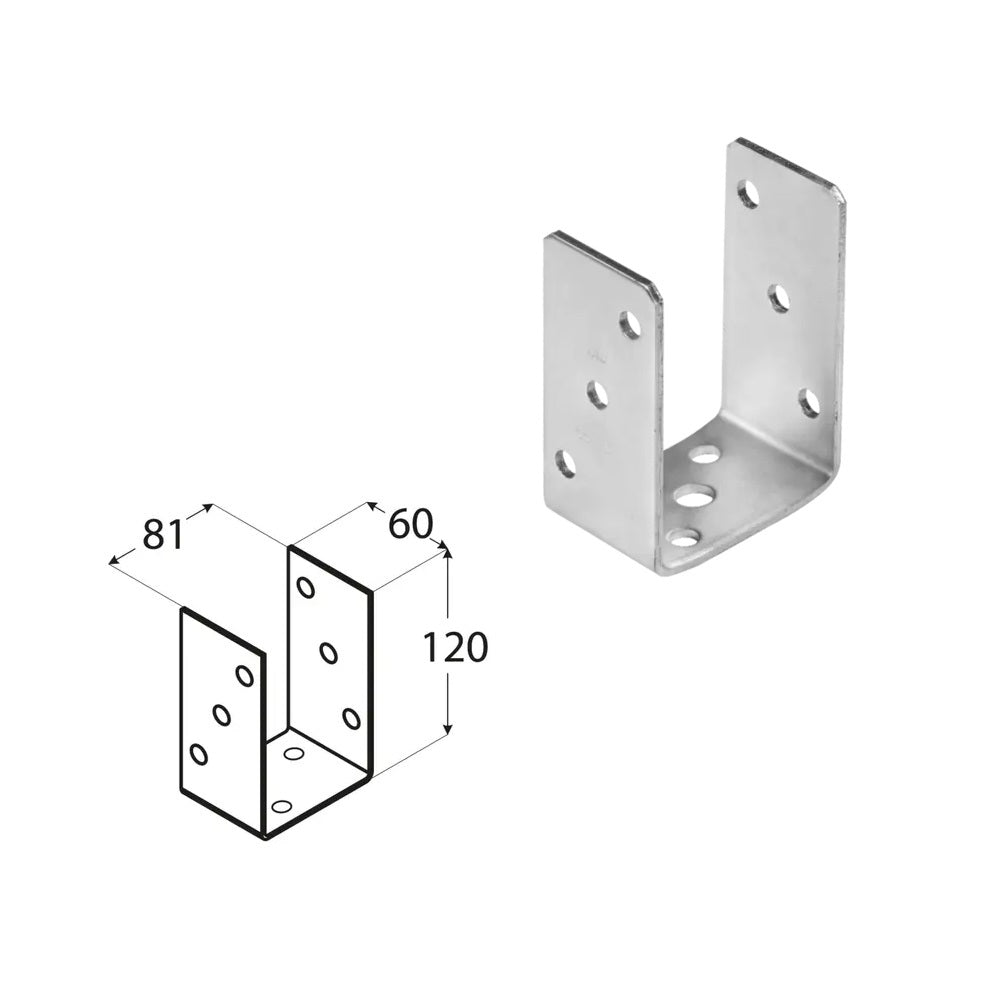

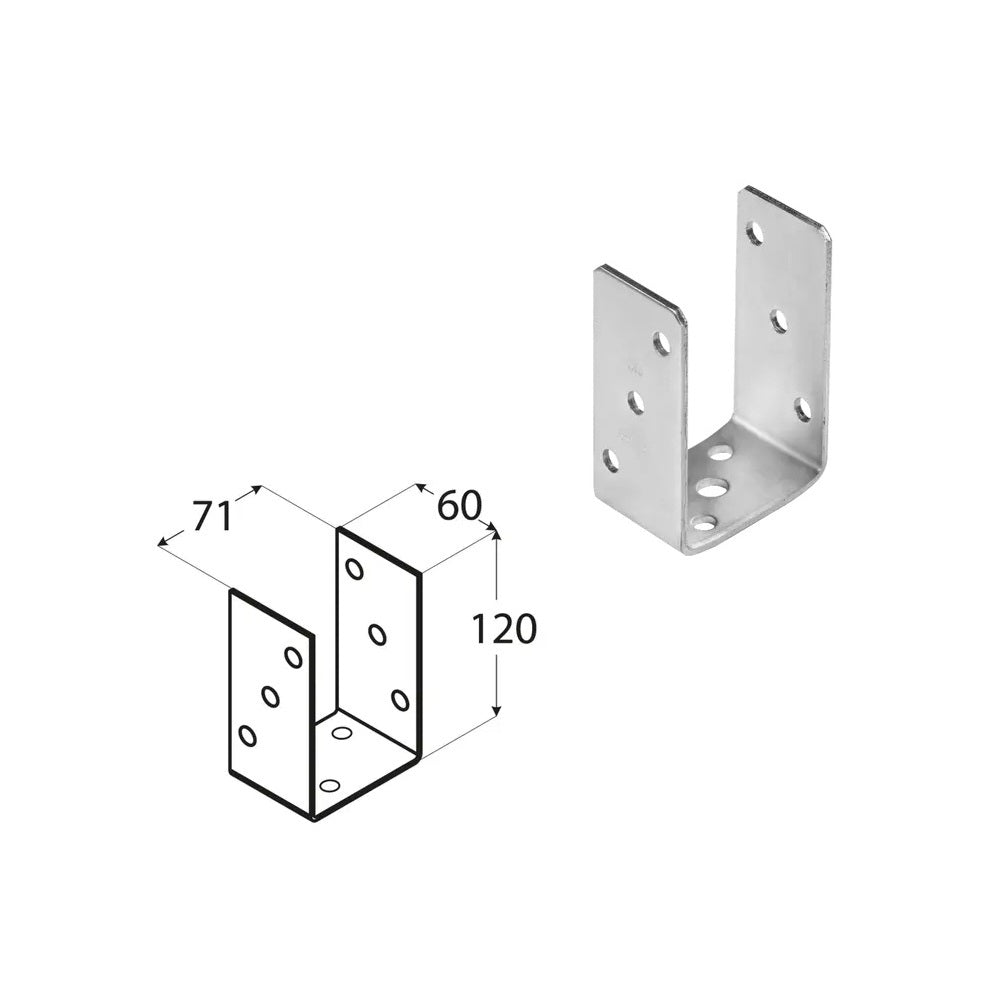

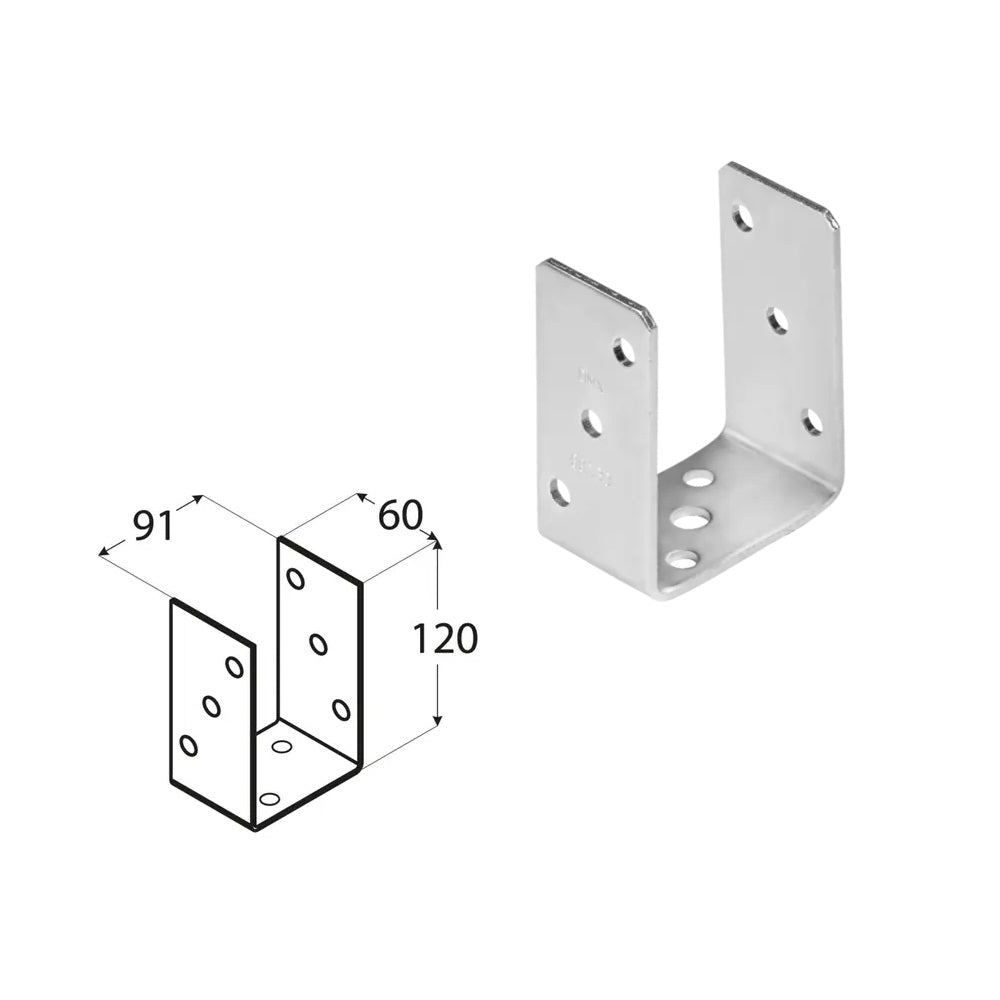

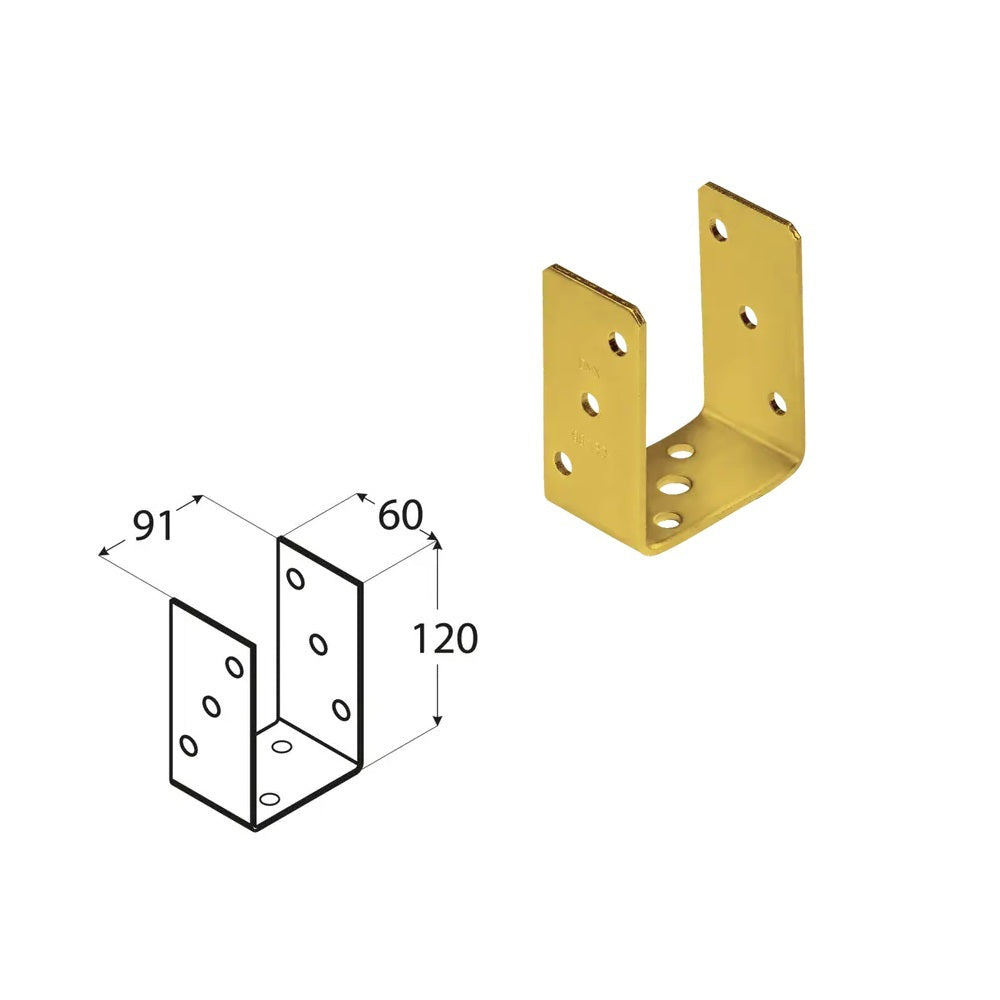

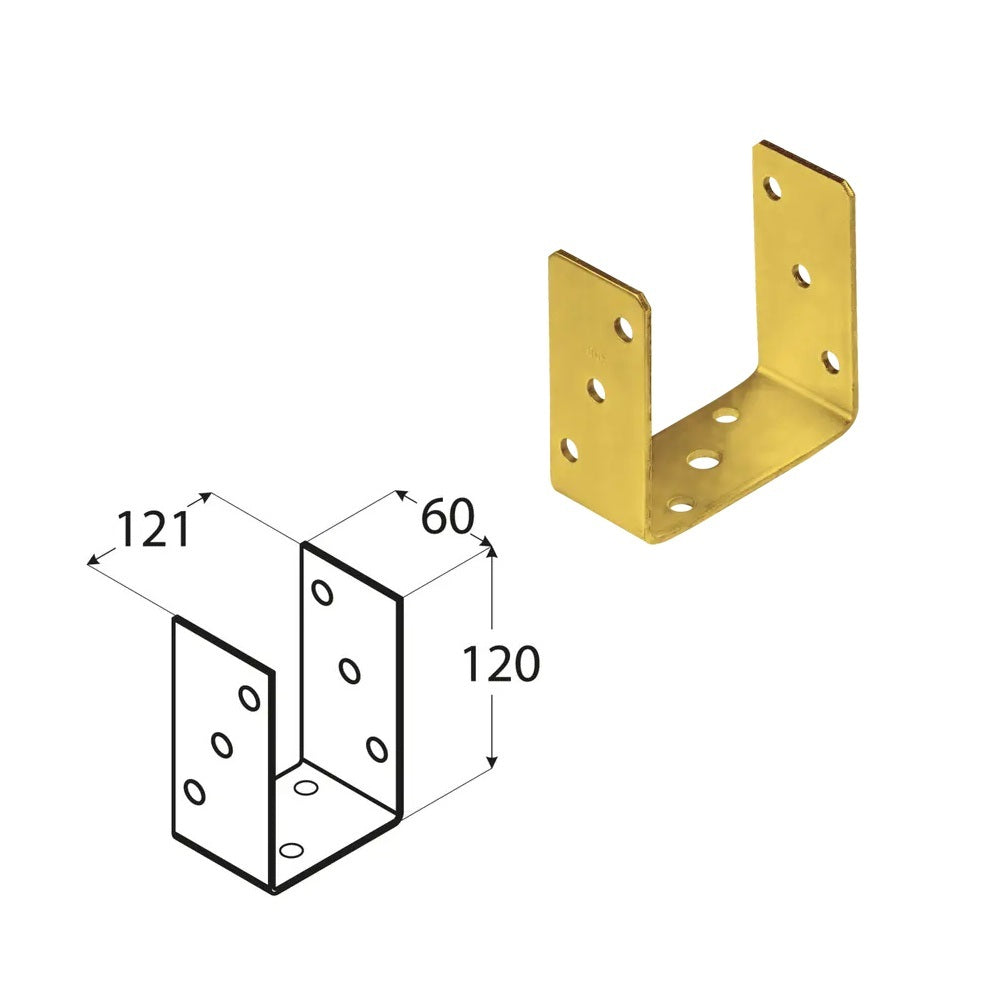

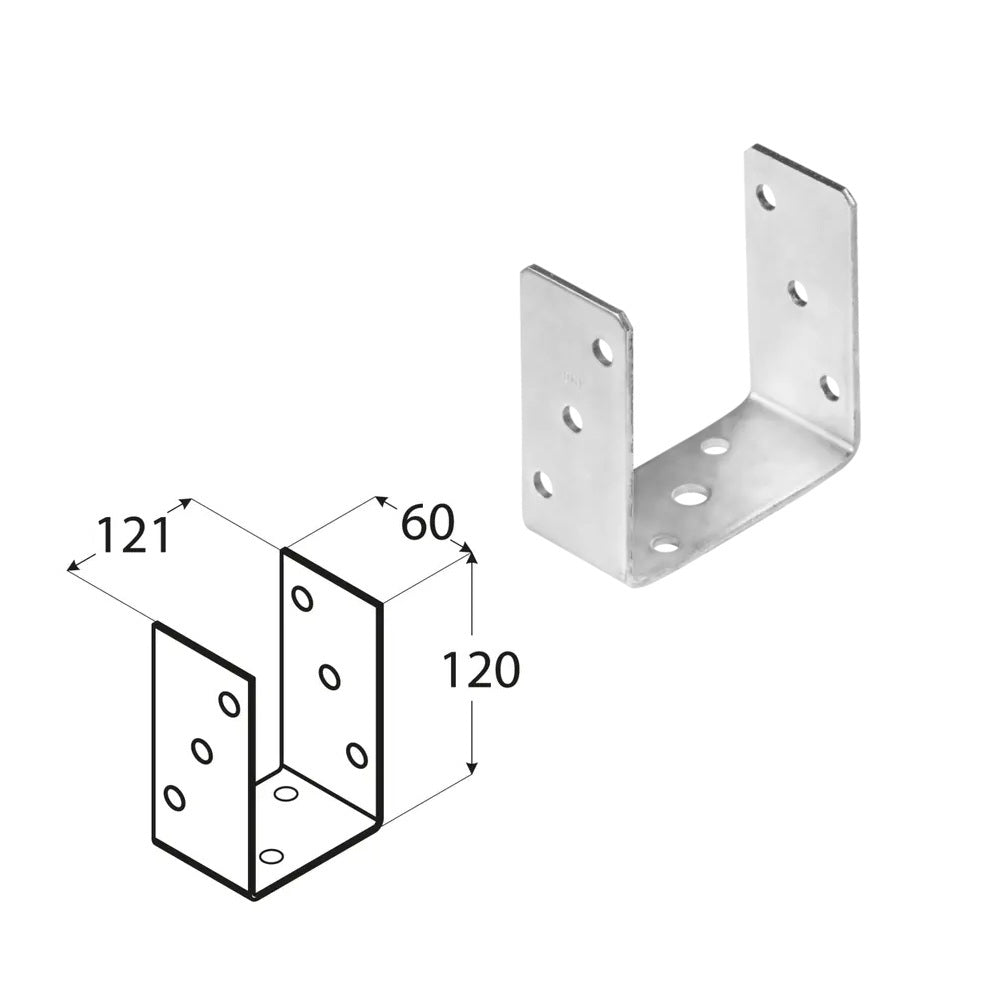

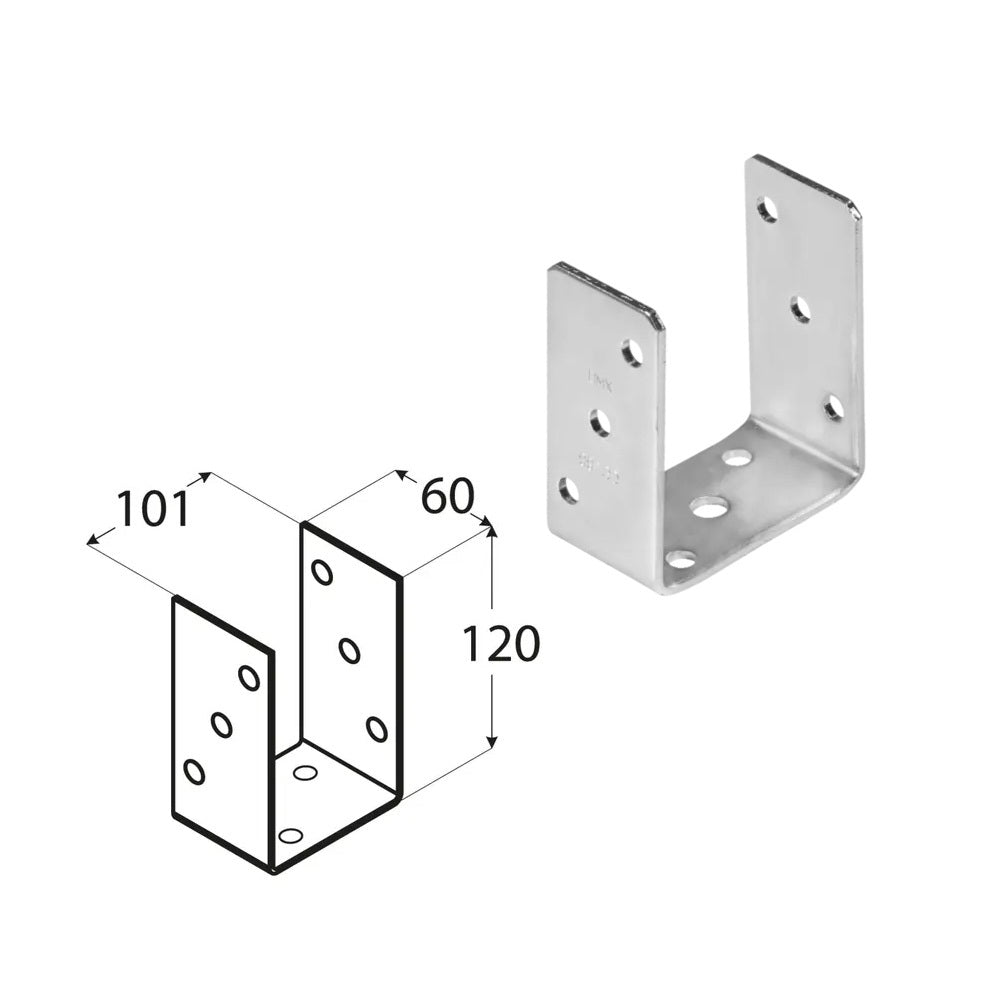

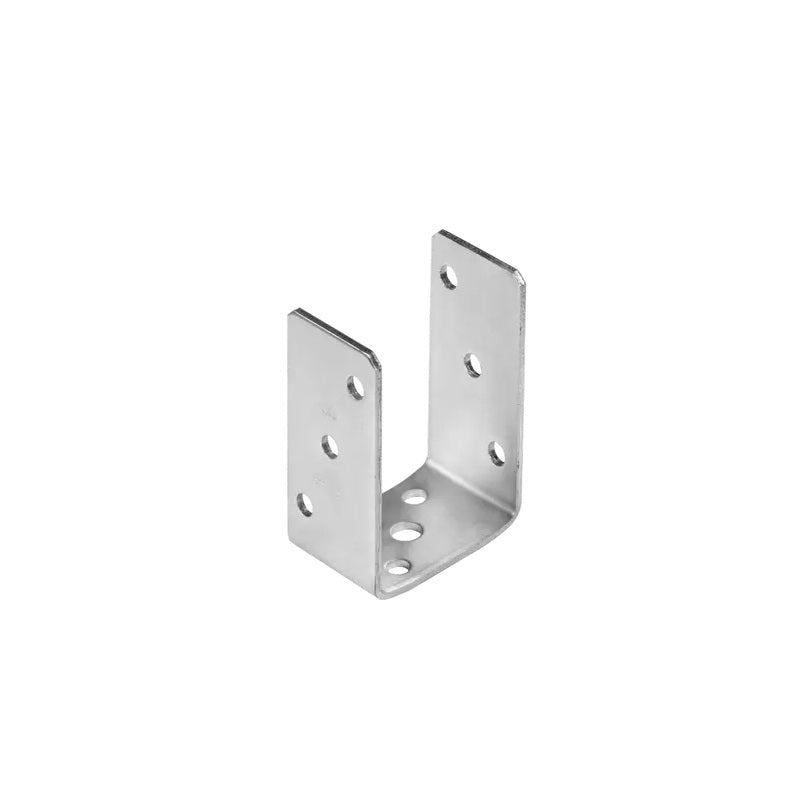

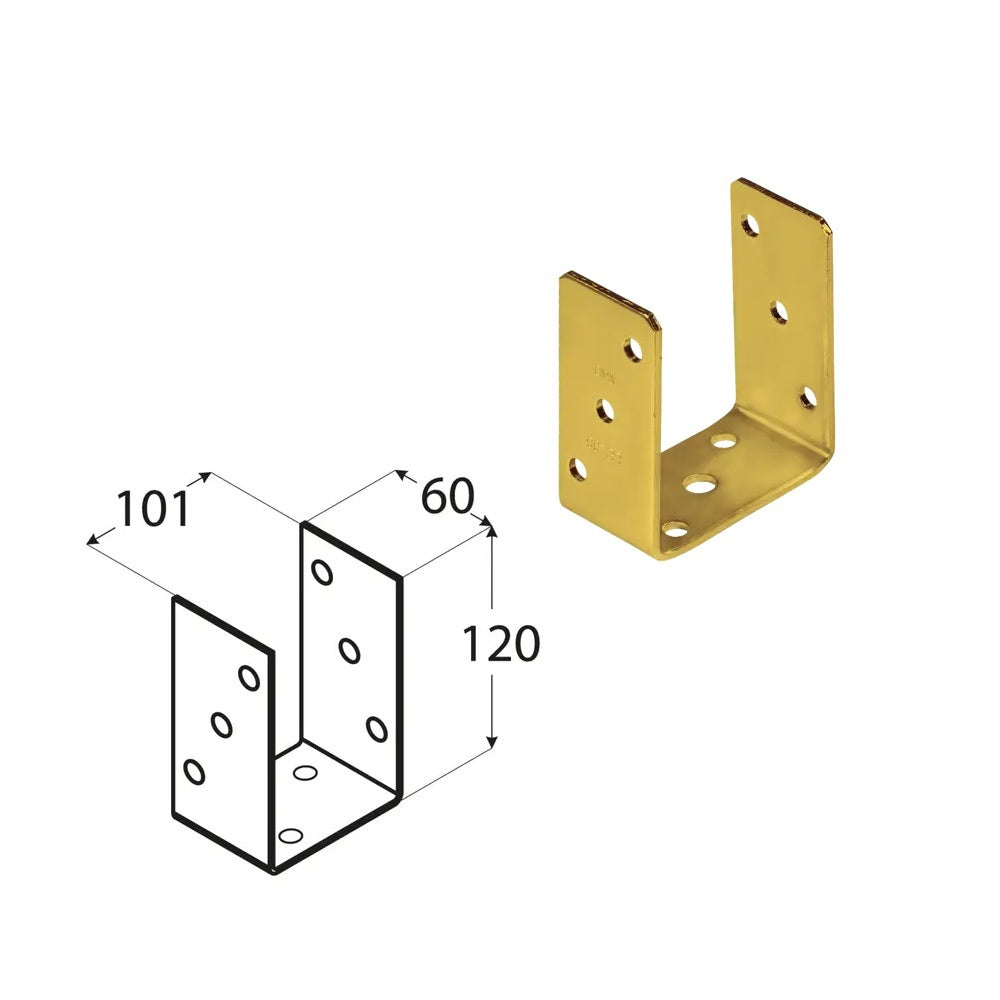

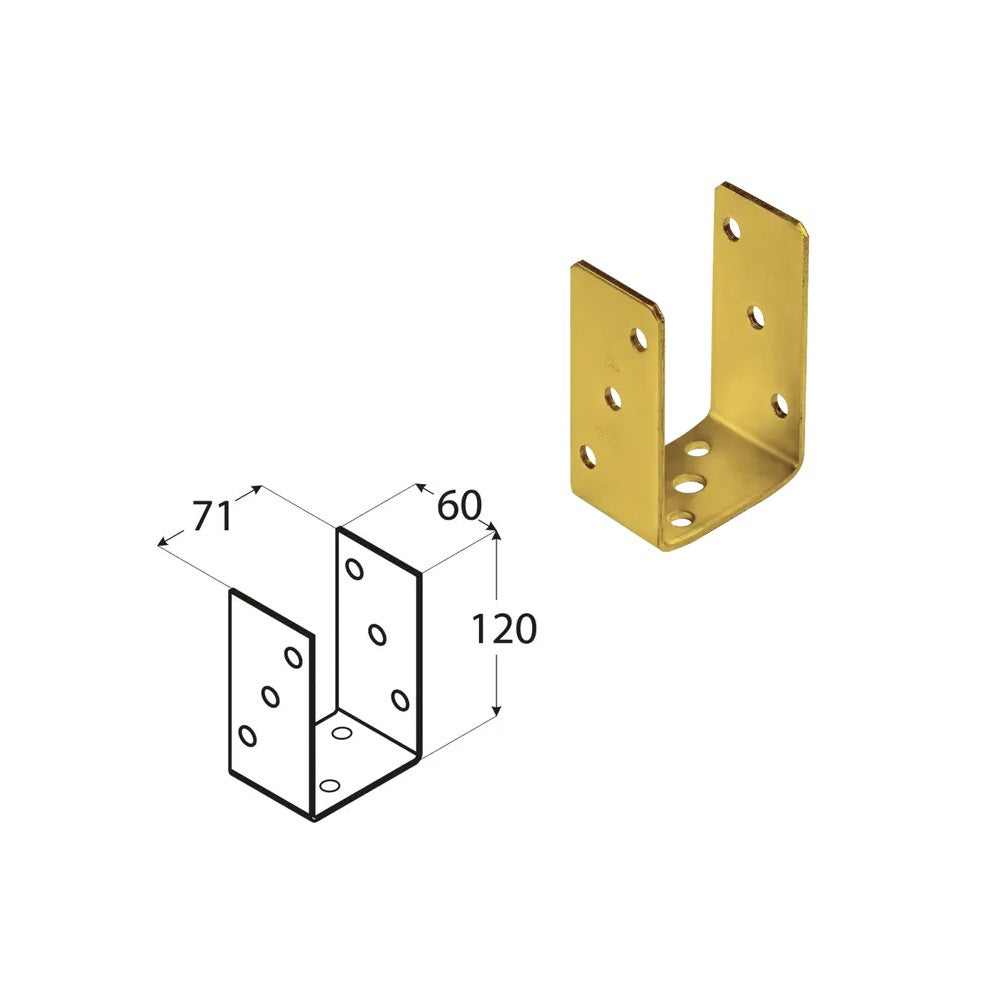

DOMAX PSO šroubovací patka sloupku typu U je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Ke spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů v základním pracovním požadavku č. 1 nařízení (EU) č. 1995/2006 305/2011.
Výhody
- Vysoká nosnost a pevnost v tahu
- Určeno pro spojování dřeva se dřevem, betonem nebo ocelí
- Spolehlivá odolnost vůči vytahování
- Odolnost vůči korozi (třídy C1 a C2)
- Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
- Třída použití 1, 2 a 3 - vhodné i do exteriéru (bez kyselých plynů a par)
- Vysoká mechanická pevnost a trvanlivost
Doporučené spojení
Pro správnou funkci se doporučuje používat hřebíky s kulatou stopkou v souladu s normou EN 14592+A1, s parametry:
- Průměr: ≥4 mm
- Meze kluzu My,k: 7168 N·mm
- Vytahovací parametr fax,k (odpor vůči vytahování): 7,8 N/mm²
- Pevnost v tahu ftens,k: 7,3 kN
Údržba
Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během používání objektu řádný technický stav. Stavební materiály je nutno každoročně kontrolovat. Jakékoliv poškození zinkového povlaku nebo barvy musí být řádně ošetřeno, aby bylo chráněno před vnějšími faktory.
Skladování
Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.
Technický popis
Patka

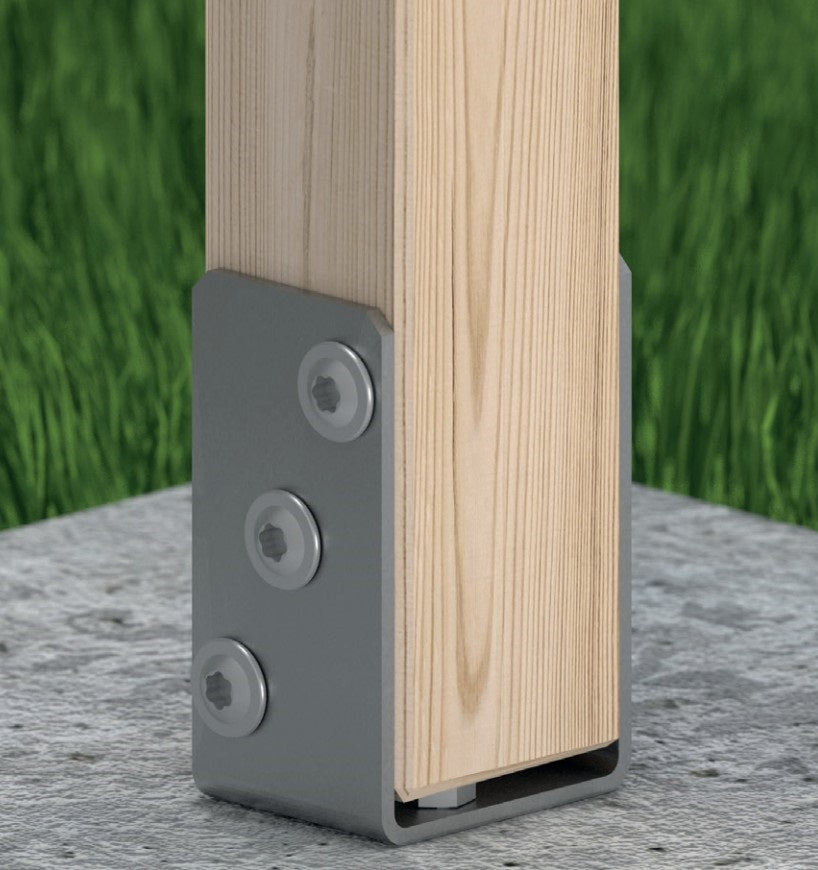

Patka sloupku určená k montáži dřevěných prvků na betonu. Zaručuje patřičnou dilataci dřeva od podkladu
Upevnění
Dřevo: šrouby do dřeva - CTO Ø10; šrouby do dřeva - PWD Ø10; beton: kroužkové kotvy PBK M10, M12; šrouby do betonu PBW Ø10,5.
Povlak
Žárový zinek (ZNO)
Galvanický zinek, žlutý (ZNZ)
Soubory ke stažení

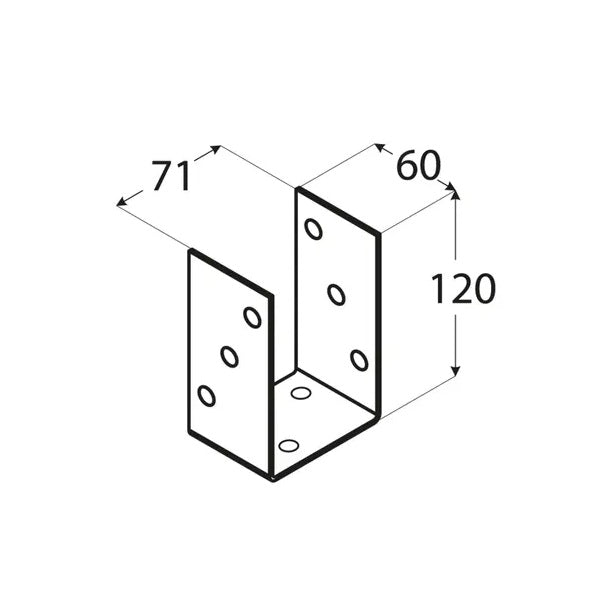

Technické parametry
| Certifikace | ETA 20/1044 |
| Tloušťka | 4.0 mm |
| Materiál | S235 + žárový zinek (ZNO) |
| Materiál | S235 + galvanický zinek, žlutý) |
