Popis
DOMAX PSRL 0-160 zapuštěná patka sloupku typu U nastavitelná je zahradní konstrukční prvek. Třírozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Slouží k spojování kolmo orientovaných nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů, které musí splňovat požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základní pracovní požadavku 1 nařízení (EU) č. 305/2011.

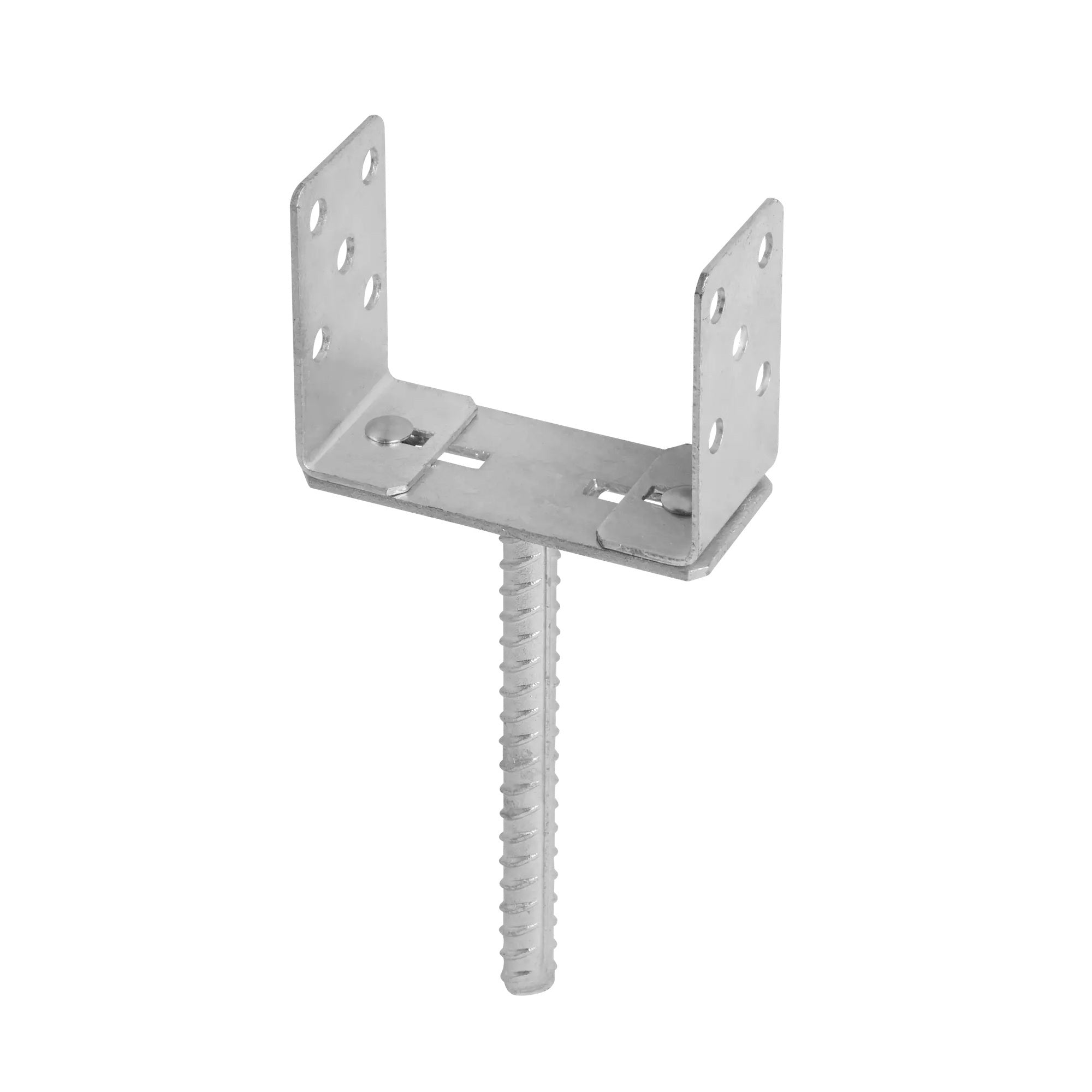

DOMAX PSRL 0-160 je standardní nastavitelná patka sloupku, vhodná pro běžné kotvení.

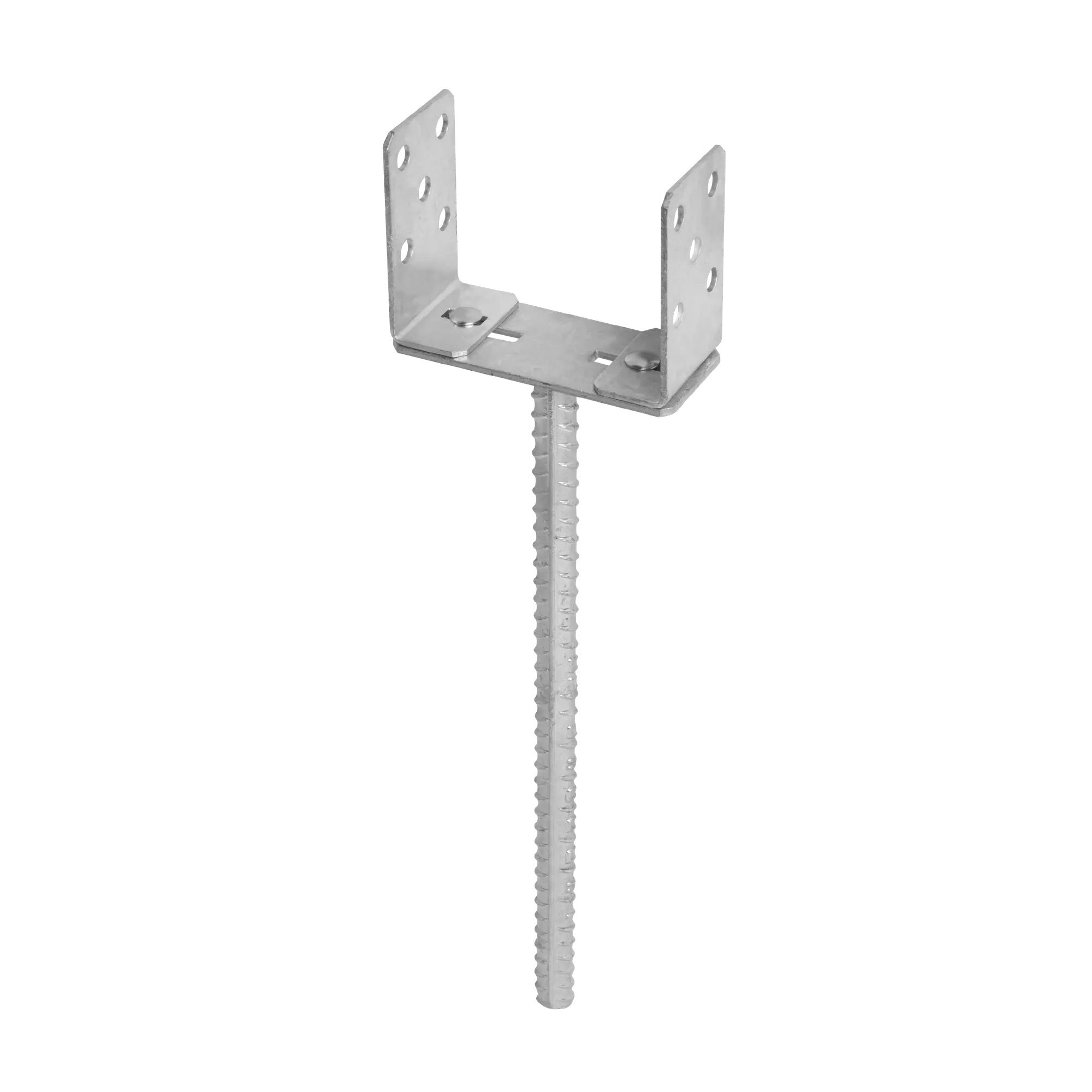

DOMAX PSRL 0-160/400 je stejný typ patky, ale s prodlouženou výškou 400 mm, která zajišťuje hlubší kotvení a vyšší stabilitu konstrukce.
K zapuštěné patke sloupku DOMAX PSRL 0-160, se používají vruty DOMAX CTO pro zahradní architekturu a vruty do dřeva DOMAX PWD Ø10 mm. Tato kombinace zajišťuje pevné, stabilní a dlouhodobě spolehlivé uchycení sloupků.
Výhody
- Vysoká nosnost a pevnost v tahu
- Určeno pro spojování dřeva s dřevem, betonem nebo ocelí
- Spolehlivá odolnost proti vytahování
- Prášková povrchová úprava pro lepší ochranu proti korozi
- Odolnost vůči korozi (třídy C1 a C2)
- Splňuje požadavky Eurokódu 5 (EN 1995-1-1)
- Třída použití 1, 2 a 3 - vhodné i do exteriéru (bez kyselých plynů a par)
- Vysoká mechanická pevnost a trvanlivost
- PSRL 160 - standardní patka sloupku, vhodná pro běžné kotvení
- PSRL 160/400 - stejný typ patky, ale s prodlouženou výškou 400 mm, která zajišťuje hlubší kotvení a vyšší stabilitu konstrukce
Doporučené spojení
Pro správnou funkci se doporučuje používat hřebíky s kulatou stopkou v souladu s normou EN 14592+A1, s následujícími parametry:
- Průměr: ≥4 mm
- Mez kluzu My,k: 7168 N·mm
- Vytrhávací parametr fax,k (odpor proti vytržení): 7,8 N/mm²
- Pevnost v tahu ftens,k: 7,3 kN
Údržba
Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během používání objektu řádný technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo barvy musí být řádně ošetřeno, aby bylo chráněno před vnějšími faktory.
Skladování
Konektory DOMAX musí být skladovány v uzavřených prostorech a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.
Technický popis
Patka
Patka stĺpika PSS je určena k montáži dřevěných prvků na beton. Zaručuje požadovanou vzdálenost dřeva od podkladu a její konstrukce umožňuje přenášet velká zatížení. Hrubá vrstva žárového zinkování chrání před dlouhodobým působením vlhkosti.
Upevnění
Dřevo: vroubkované hřebíky ANCHOR Ø4; šroub ANW lůžko TX-20; šrouby do dřeva - CTO Ø10; šrouby do dřeva - PWD Ø10.
Povlak
Žárový zinek (ZNO)
Technické parametry
| Certifikace | ETA 20/1044 |
| Materiál | S235 + žárové pozinkování |
| Tloušťka | 3 mm |
| Průměr tyče 0 - 160 | Ø18 (fi 18) |
| Průměr tyče 0 - 160/400 | Ø20 (fi 20) |
