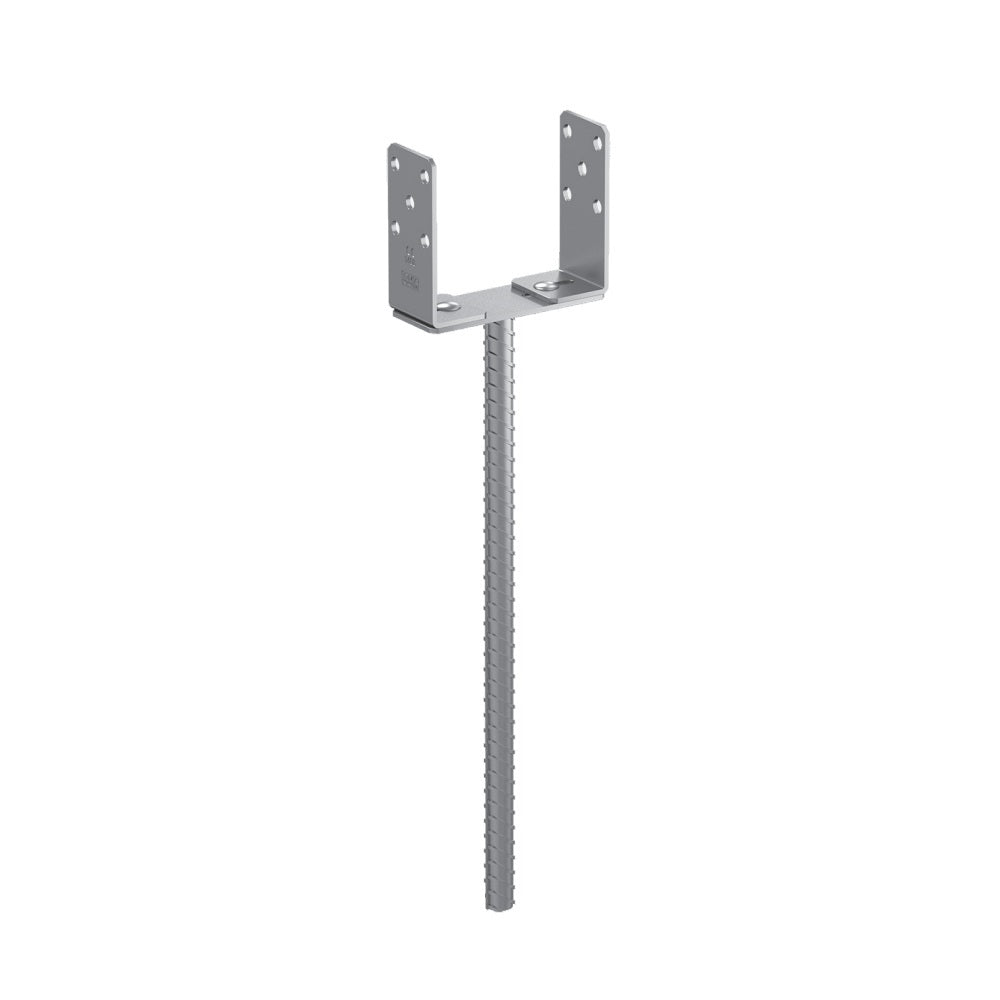

DOMAX PSRU 60-200 / 500 zapuštěná patka sloupku typu U nastavitelná

DOMAX PSRU 60-200 / 500 zapuštěná patka sloupku typu U nastavitelná je zahradní konstrukční prvek. Třírozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Používají se ke spojování kolmých nosných prvků z masivního dřeva vedle sebe za účelem vytvoření spojů, pro které musí být splněny požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základním požadavku č. 1 nařízení (EU) č. 305/2011.

Výhody

• Vysoká nosnost a pevnost v tahu
• Určeno pro spojování dřeva s dřevem, betonem nebo ocelí
• Spolehlivá odolnost proti vytažení
• Odolnost proti korozi (třídy C1 a C2)
• Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
• Třída použití 1, 2 a 3 - vhodné i pro venkovní prostředí (bez kyselých plynů a par)
• Vysoká mechanická pevnost a trvanlivost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřebíky s kulatým dříkem v souladu s normou EN 14592+A1 s následujícími parametry:

• Průměr: ≥ 4 mm
• Mez kluzu My,k: 7168 N·mm
• Parametr vytažení fax,k (odolnost proti vytažení): 7,8 N/mm²
• Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během používání objektu odpovídající technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo nátěru musí být řádně ošetřeno, aby byly chráněny před vnějšími vlivy.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny před povětrnostními vlivy, poškozením a/nebo rozbitím.

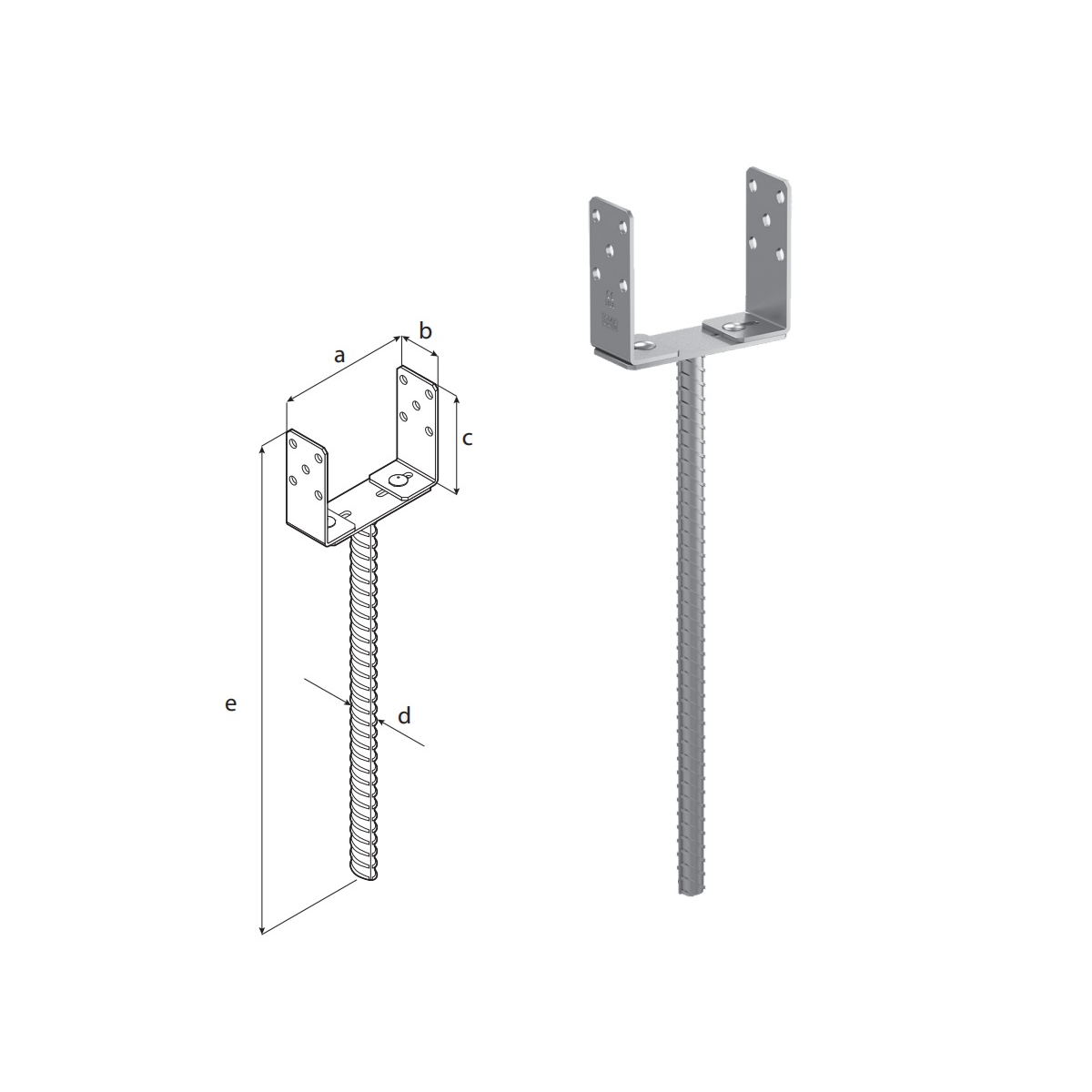

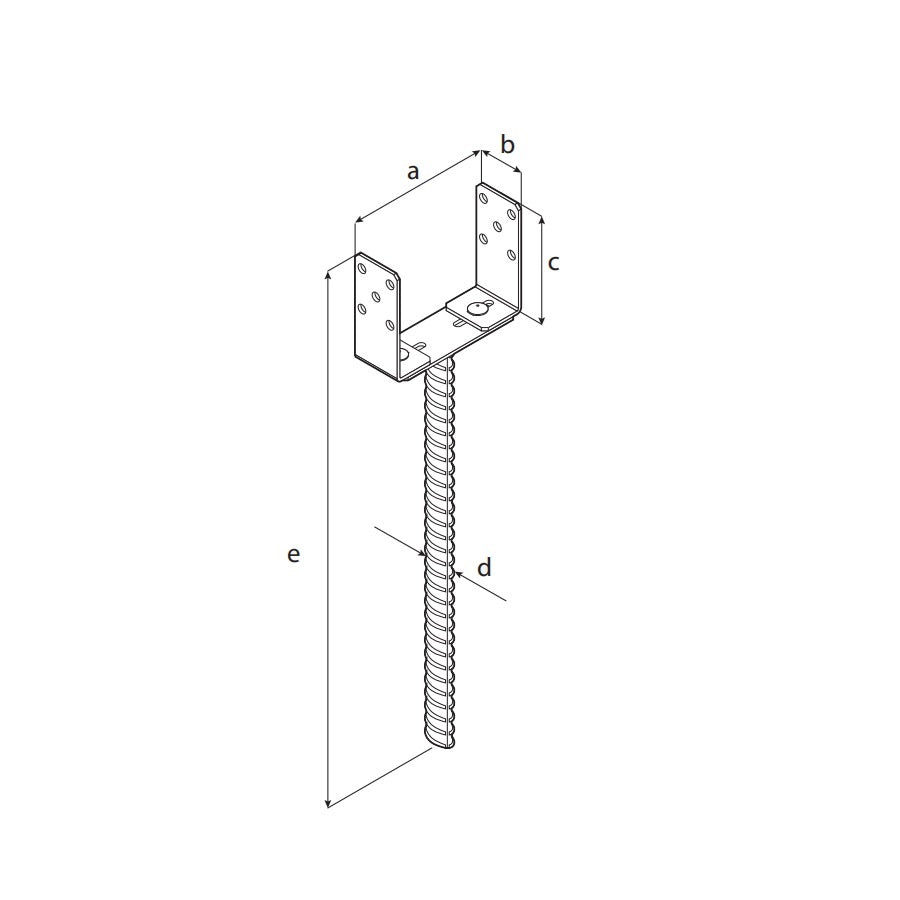

Technický popis

Patka

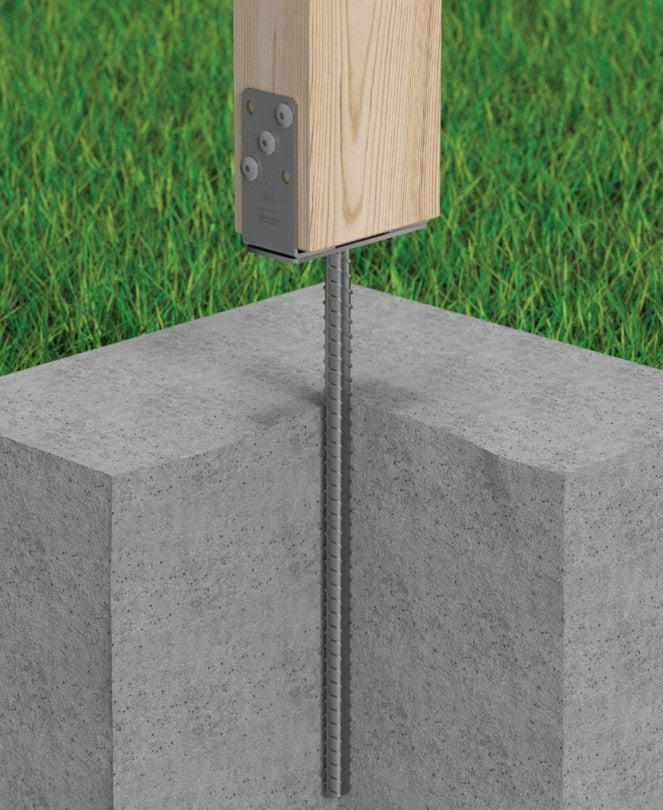

Nastavitelná patka sloupku určená pro montáž dřevěných prvků na beton. Spojená tyč patky PSRU 500 umožňuje vysunout spodní část hranolu až do výšky 150 mm nad povrch betonu, což zajišťuje správnou dilataci dřeva od podkladu i vysokou nosnost spoje. Nastavitelná konstrukce umožňuje použití hranolů s nestandardními rozměry s průřezem až do 200 mm.
Upevnění
Dřevo: vruty do dřeva - CTO Ø10; vruty do dřeva - PWD Ø10; sada PNP.
Povlak
Žárový zinek (ZNO)
