Popis

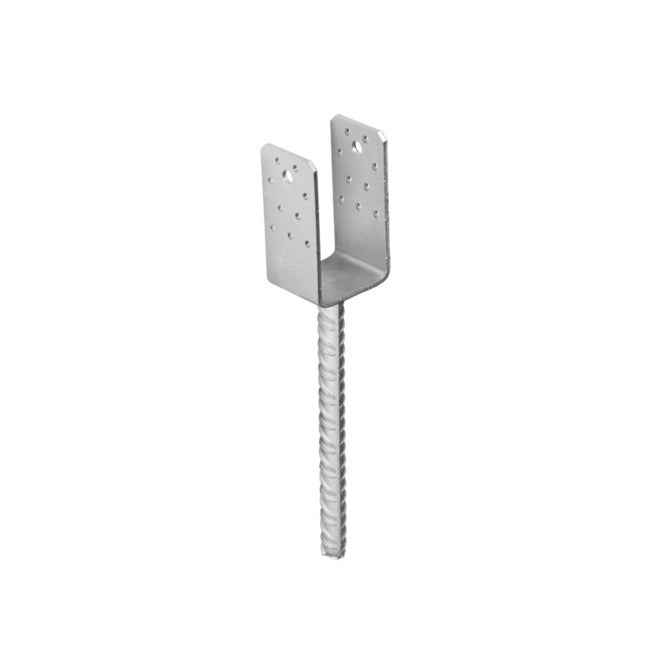

DOMAX PSS zapuštěná patka sloupku typu U je to zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Používají se ke spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů, pro které musí být splněny požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základním požadavku č. 1 nařízení (EU) č. 305/2011.
K zapuštěné patke sloupku DOMAX PSS, se používají vruty DOMAX CTO pro zahradní architekturu a vruty do dřeva DOMAX PWD Ø10 mm. Tato kombinace zajišťuje pevné, stabilní a dlouhodobě spolehlivé uchycení sloupků.
Výhody
- Vysoká nosnost a pevnost v tahu
- Určeno pro spojování dřeva se dřevem, betonem nebo ocelí
- Spolehlivá odolnost proti vytažení
- Odolnost proti korozi (třídy C1 a C2)
- Splňuje požadavky Eurokódu 5 (EN 1995-1-1)
- Třída použití 1, 2 a 3 - vhodné i pro venkovní použití (bez kyselých plynů a par)
- Vysoká mechanická pevnost a trvanlivost
Doporučené spojení
Pro správnou funkci se doporučuje používat hřebíky s kulatým dříkem v souladu s normou EN 14592+A1, s následujícími parametry:
- Průměr: ≥ 4 mm
- Kluzná mez My,k: 7168 N·mm
- Parametr vytažení fax,k (odolnost proti vytažení): 7,8 N/mm²
- Pevnost v tahu ftens,k: 7,3 kN
Údržba
Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během užívání objektu řádný technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo nátěru musí být řádně ošetřeno, aby byla zajištěna ochrana proti vnějším vlivům.
Skladování
Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.
Technický popis

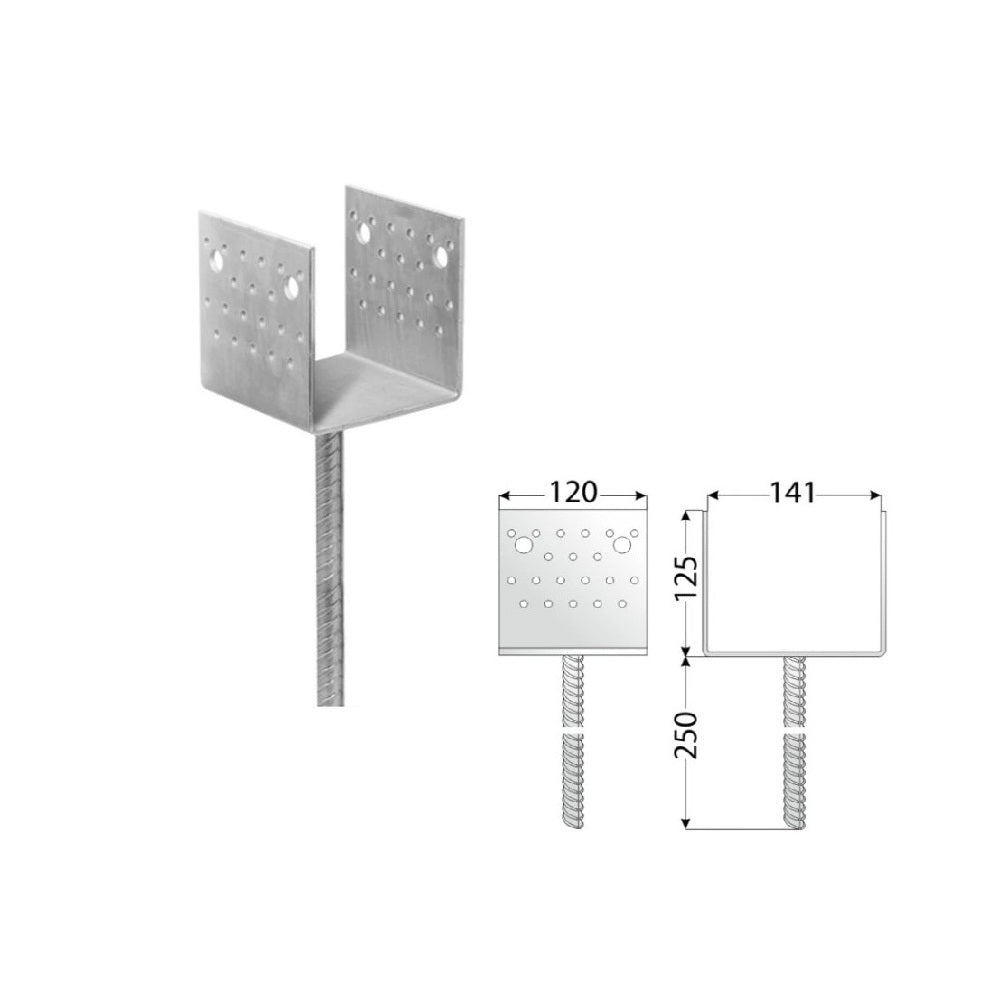

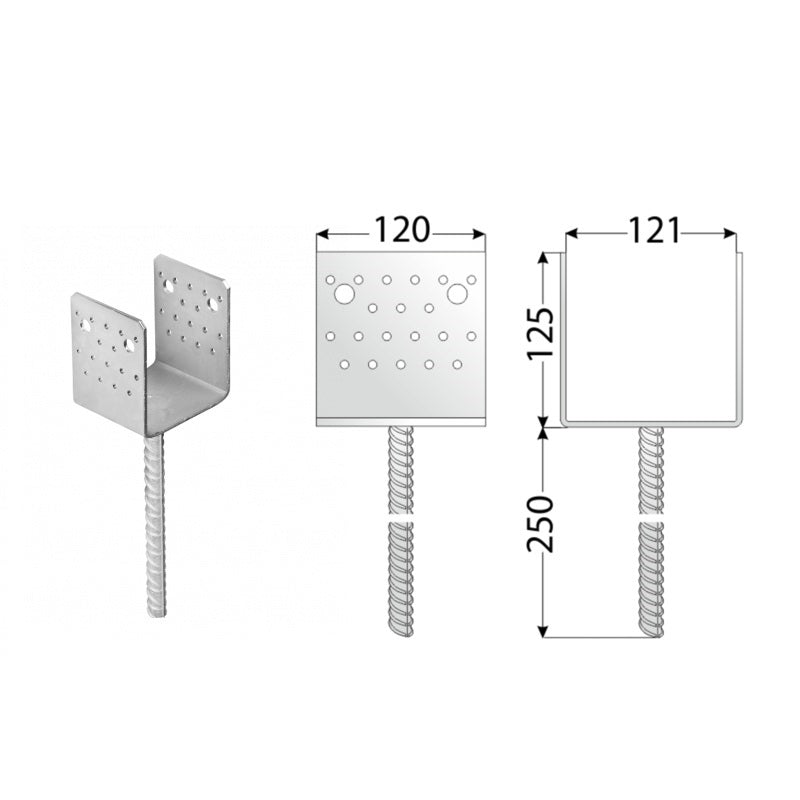

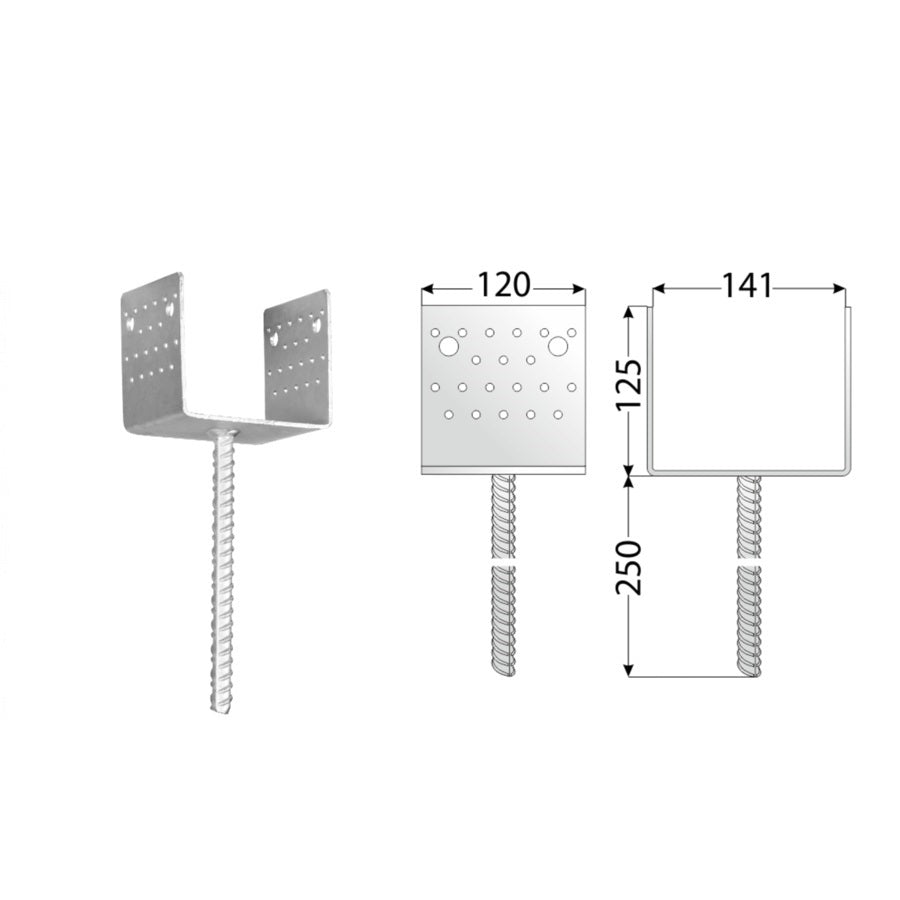

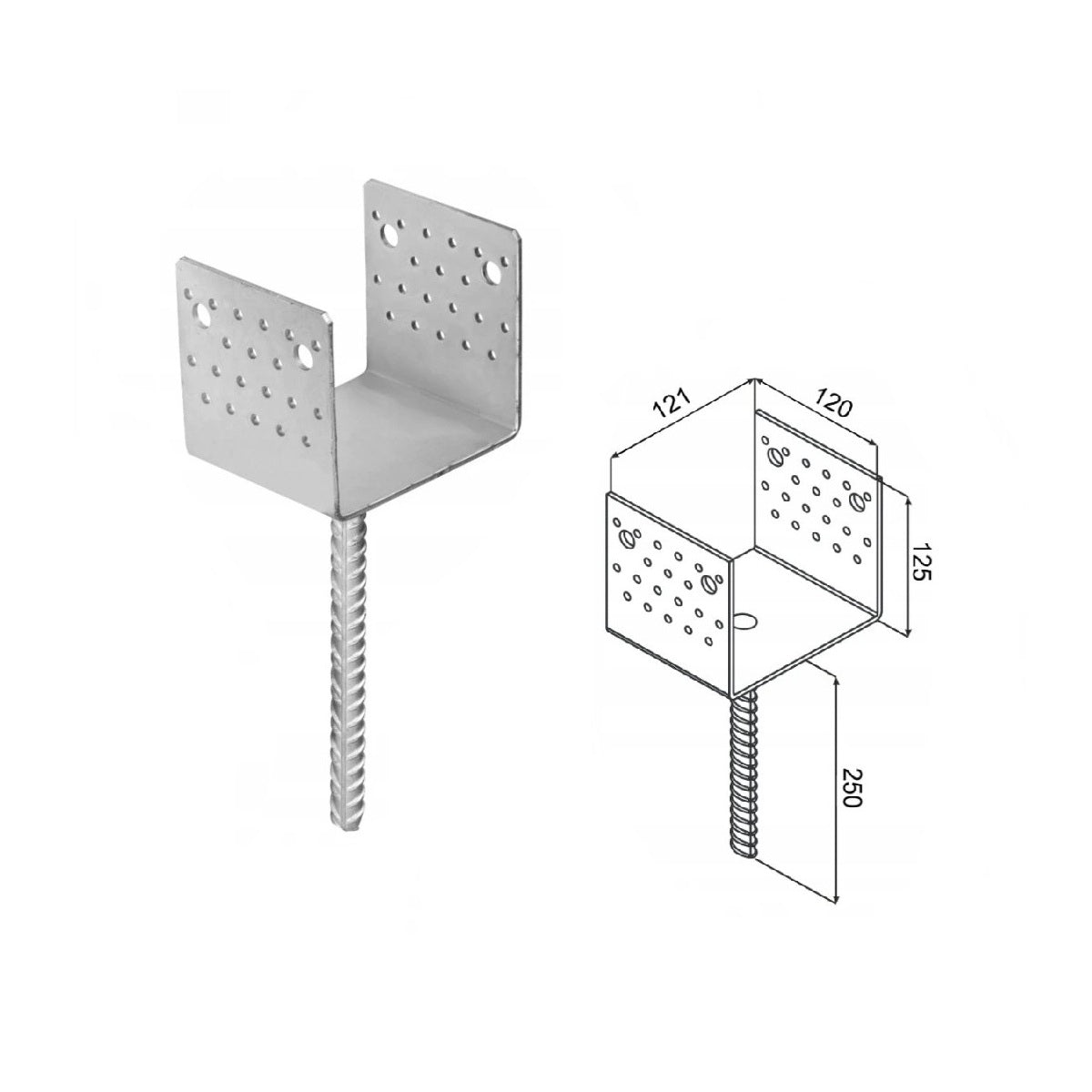

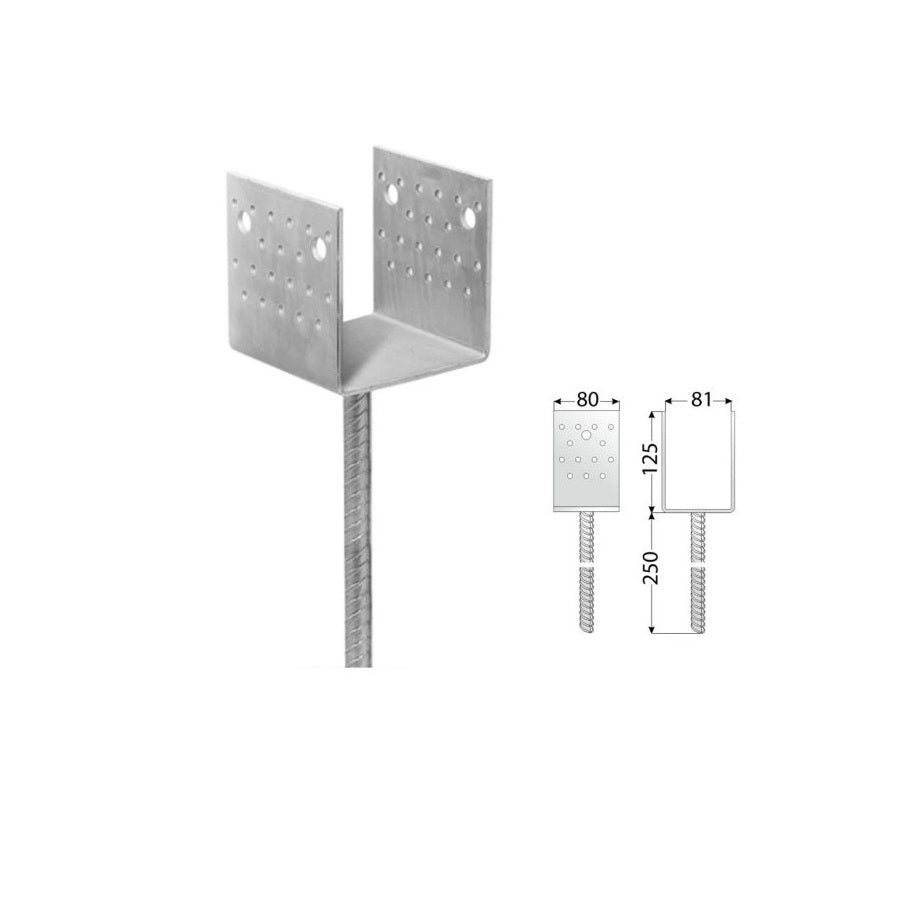

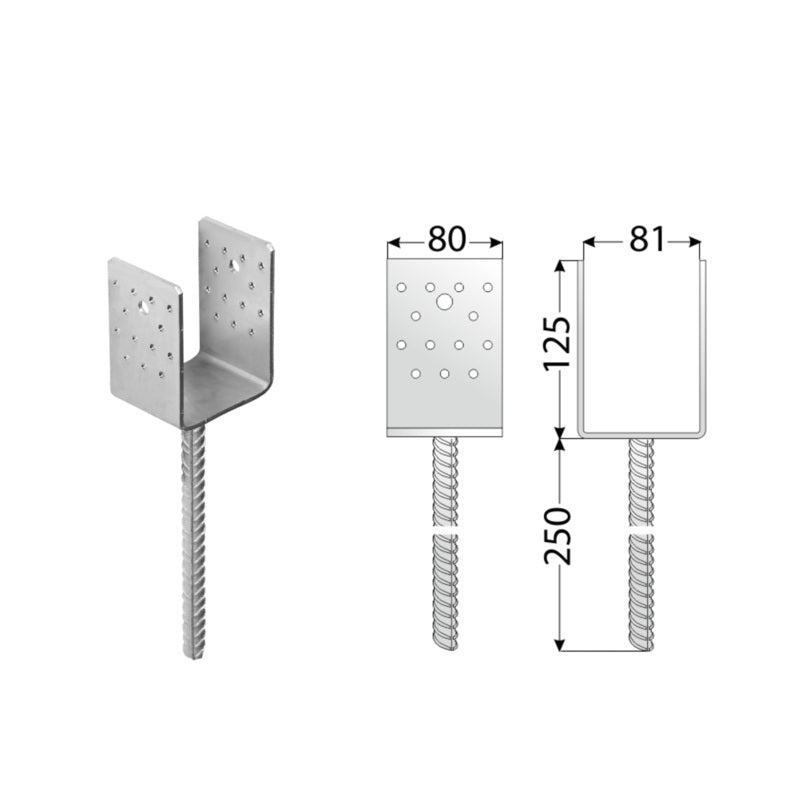

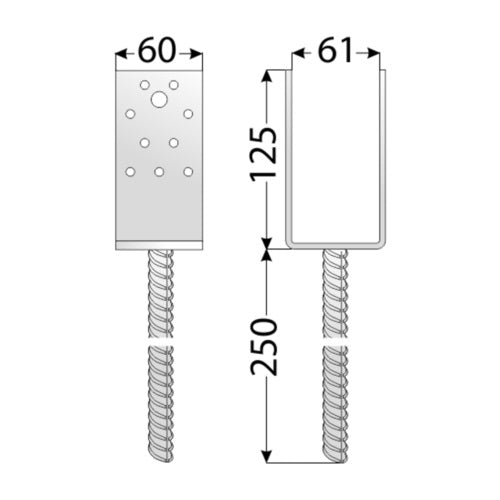

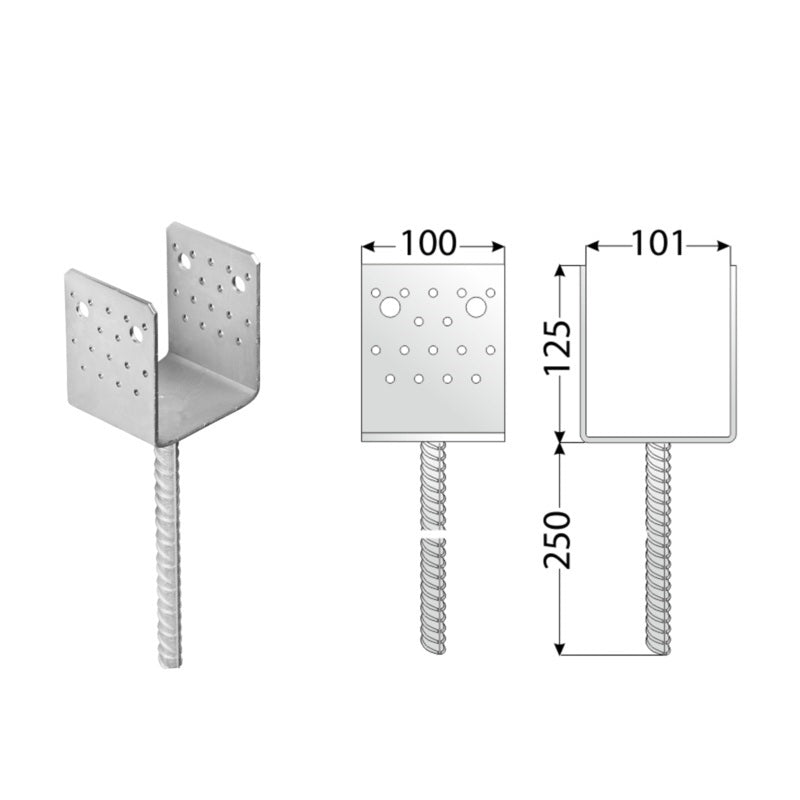

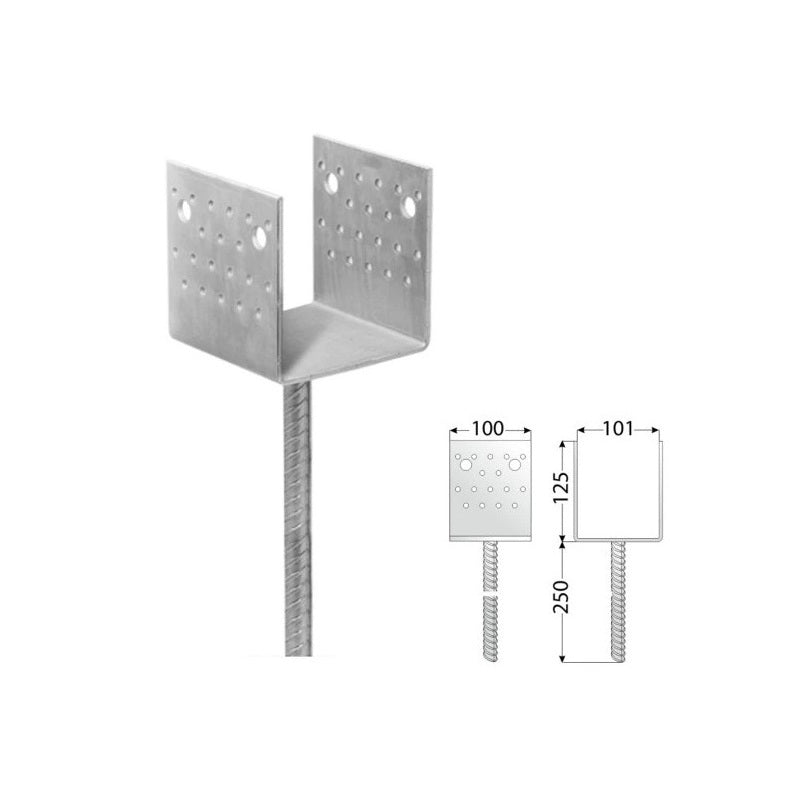

Patka

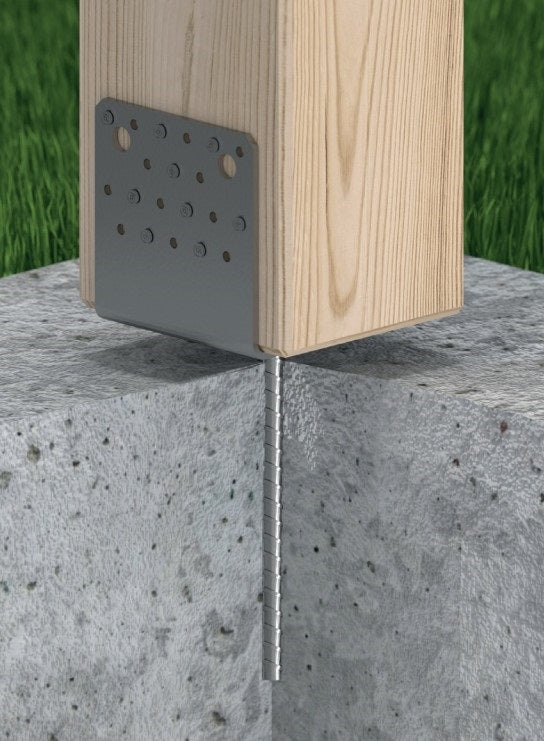

Patka sloupku PSS je určena pro montáž dřevěných prvků na beton. Zajišťuje požadovanou vzdálenost dřeva od podkladu a její konstrukce umožňuje přenášet vysoká zatížení. Silná vrstva žárového zinkování chrání před dlouhodobým působením vlhkosti. Povrch kotvy do betonu je možné natřít dekorační barvou určenou pro pozinkované povrchy.
Upevnění
Dřevo: vroubkované hřeby ANCHOR Ø4; šroub ANW s hlavou TX-20; vruty do dřeva - CTO Ø10; vruty do dřeva - PWD Ø10.
Povlak
Žárový zinek (ZNO)
Galvanický zinek stříbrný (ZNG)
Soubory ke stažení
Technické parametry
| Certifikace | ETA 20/1044 |
| Materiál | S235 + žárové pozinkování (HDG) |
| Materiál | S235 + galvanické pozinkování nastříbrno (ZNG) |
| Tloušťka | 4 mm |
