Popis

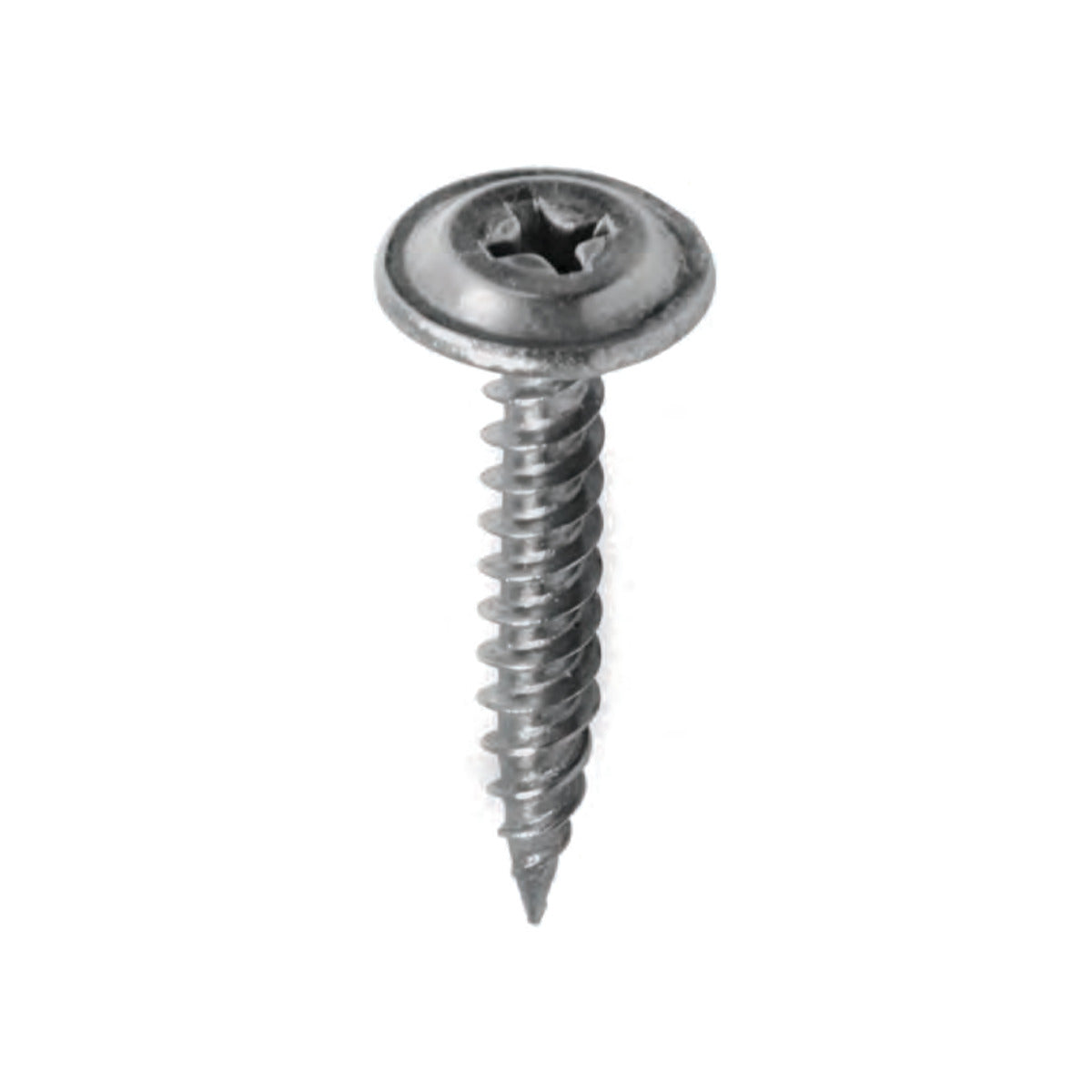

ETANCO GMZ-S Ø4,2 mm PH2 nerezový montážní šroub do plechu s vrtacím hrotem je samovrtný montážní šroub z austenitické nerezové oceli A2 s vrtacím hrotem, jemným závitem a plochou hlavou Ø12 mm s křížovou drážkou PH2. Je určen k upevňování velmi tenkých ocelových a plastových prvků na dřevo a ocelové profily (do 0,9 mm) a k přeplátování. Do plechů z uhlíkové oceli vrtat nedokáže.
Výhody
- Nerezová ocel A2 je odolná proti korozi
- Vrtací hrot projde tenkým plechem bez předvrtání, vrtací kapacita 0,90 mm
- Plochá hlava Ø12 mm široce přiléhá k tenkému plechu
- Upevnění na dřevo i na ocelový profil, zakotvení ve dřevě 20 mm
- Délka 25 mm v balení po 500 ks
Rozměry šroubu
Šroub má délku 25 mm. Hodnoty MTmax v tabulce udávají maximální tloušťku upevňovaných prvků: 19 mm na ocelový profil a 5 mm na dřevo. Minimální hloubka zakotvení ve dřevě je 20 mm.
| Kód zboží | Rozměr | hef dřevo |
MTmax | Vrtací kapacita |
Balení počet ks / balení / kartony (ks) |
|||
|---|---|---|---|---|---|---|---|---|
| D | L | Bk | ocel | dřevo | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||
| P20142510PL | 4,2 | 25 | 12 | 20 | 19 | 5 | 0,90 | 500/8/4000 |
Příklady použití
Šroub upevňuje tenké plechy a pásy na dřevěné konstrukce a ocelové profily do 0,9 mm.
Montáž
Šroub zašroubujte křížovým bitem PH2, například magnetickým křížovým bitem KLIMAS Wkret-met PH-2. Maximální otáčky šroubováku jsou 1 300 ot./min. Minimální tloušťka plechu na dřevěném podkladu je 1 × 0,5 mm, minimální tloušťka upevňovaných vrstev při sešití 2 × 0,5 mm.
Význam ikon
- Konstrukční materiál: dřevo
- Křížová hlavice typu PH (PH2)
- Maximální vrtací kapacita: 0,90 mm
- Výrobek z nerezové oceli A2 (INOX)
- Lze opatřit práškovou barvou RAL
- Doporučené otáčky šroubováku pro instalaci šroubů: maximálně 1 300 ot./min
- Maximální vrtací kapacita: plech na dřevěném podkladu
- Maximální vrtací kapacita pro dva prvky
- Maximální tloušťka upevňovaných prvků MTmax: plech s izolací na dřevě
- Maximální tloušťka upevňovaných prvků MTmax
- Minimální hloubka ukotvení Hmin: 20 mm
- Minimální tloušťka upevňovaných vrstev Tmin: 2 × 0,5 mm
- Minimální tloušťka plechu na dřevěném podkladu Tmin: 1 × 0,5 mm
Dostupné balení: 500 ks
Technické parametry
| Typ šroubu | Samovrtný montážní šroub, nerez |
| Typ hlavy | Plochá hlava Ø12 mm s drážkou PH2 |
| Průměr hlavy | 12 mm |
| Průměr závitu | 4,2 mm |
| Délka šroubu | 25 mm |
| Vrtací kapacita | 0,90 mm |
| Maximální tloušťka upevňovaných prvků, ocel | 19 mm |
| Maximální tloušťka upevňovaných prvků, dřevo | 5 mm |
| Minimální hloubka zakotvení ve dřevě | 20 mm |
| Materiál | Austenitická nerezová ocel A2 (INOX) |
| Maximální otáčky šroubováku | 1 300 ot./min |
| Technické posouzení | KOT-2018/0680 |
| Obsah balení | 500 ks |
Časté dotazy
K čemu je šroub ETANCO GMZ-S určen?
Dá se šroubem ETANCO GMZ-S vrtat do uhlíkové oceli?
Čím se liší šroub ETANCO GMZ-S od GM-S?
Jakým bitem šroub ETANCO GMZ-S šroubovat?
