Popis

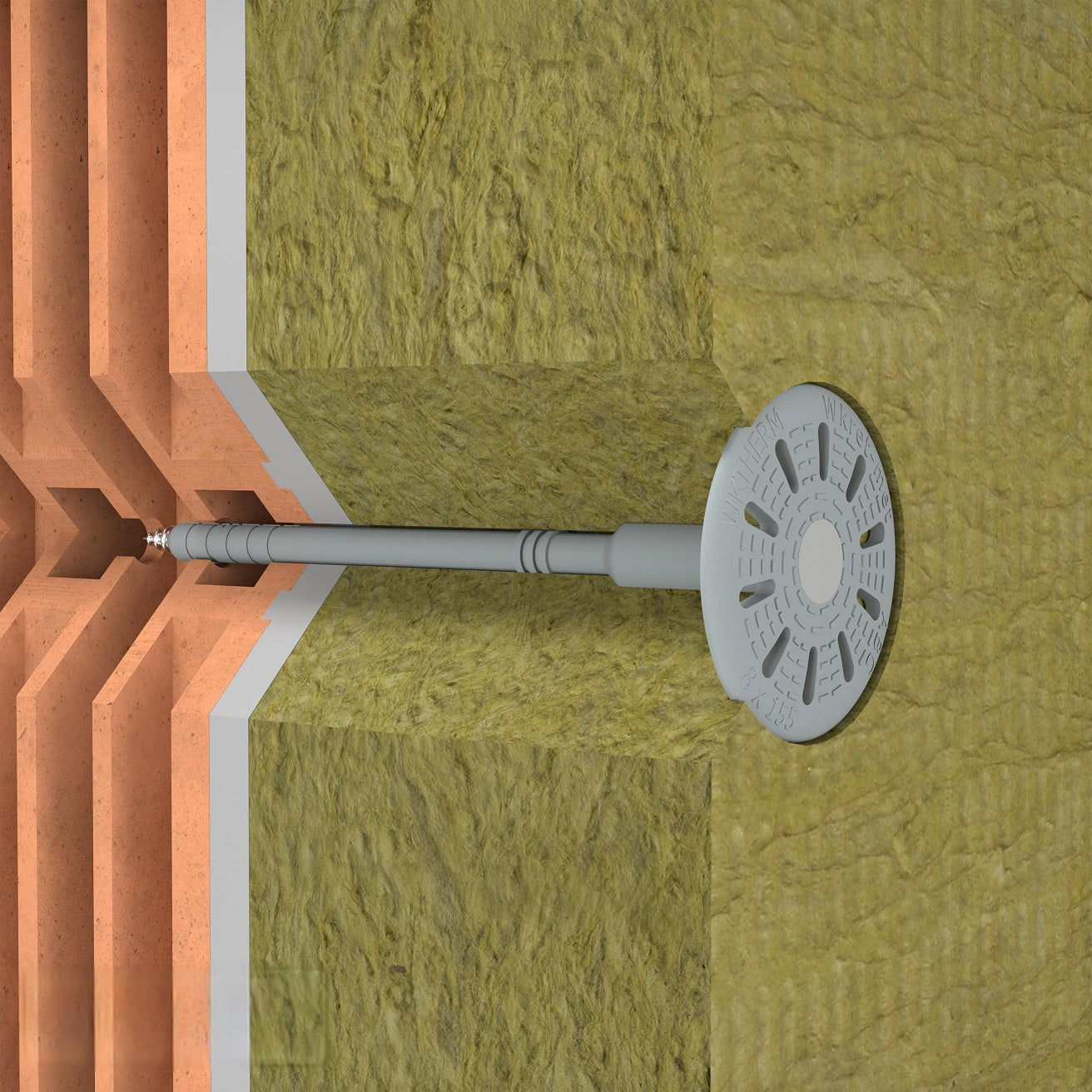

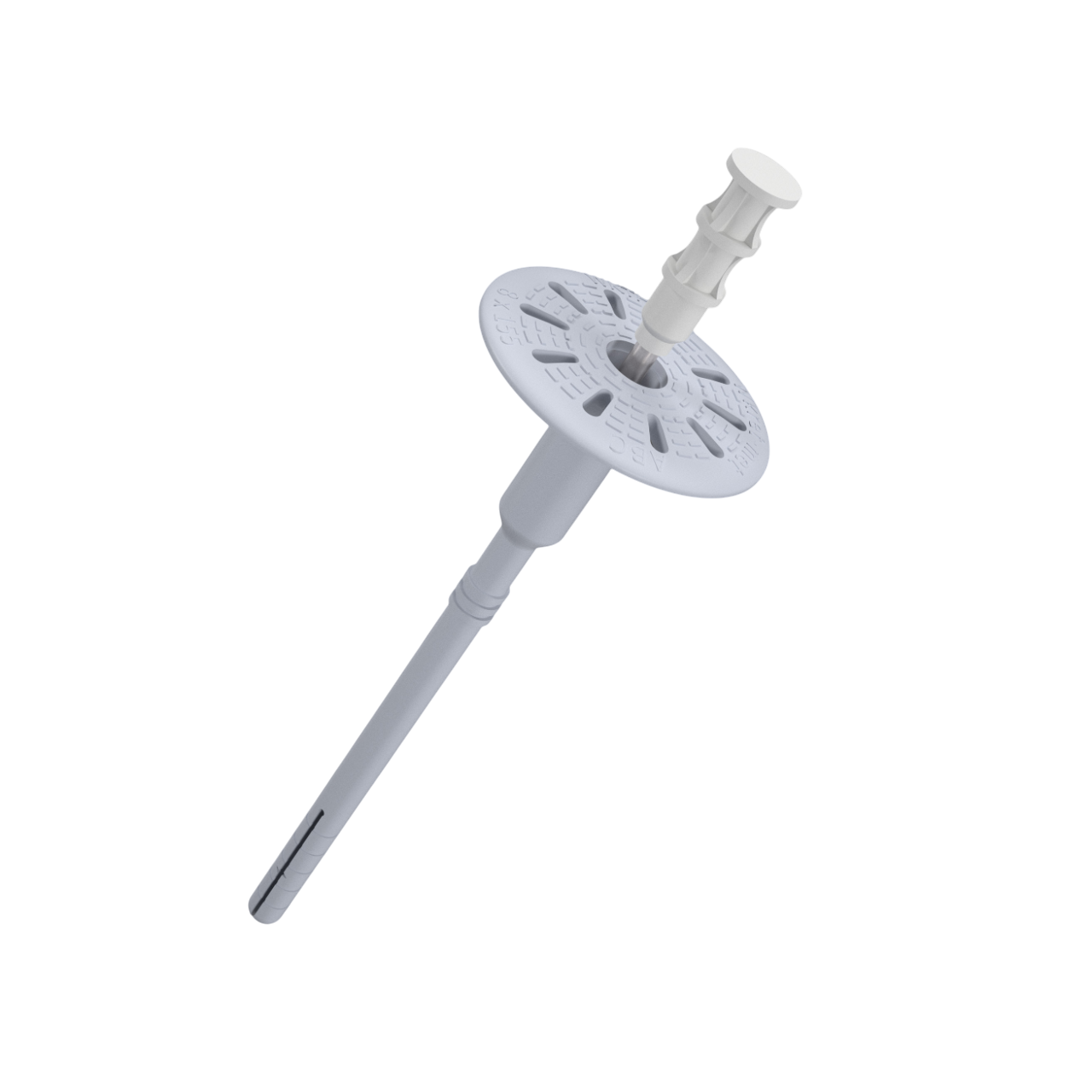

KLIMAS Wkret-met WKTHERM Talířová hmoždinka s kovovým trnem a zkrácenou expanzní zónou Ø8 mm je plastová univerzální fasádní talířová hmoždinka zatloukací o průměru 8 mm s předmontovaným kovovým trnem a zkrácenou expanzní zónou. Je určena pro mechanické kotvení tepelně izolačních fasádních desek z minerální vlny, expandovaného polystyrenu (EPS) a tepelně izolačních desek z extrudovaného polystyrenu - styroduru (XPS) v rámci kontaktního zateplovacího systému ETICS.
Jsou vhodné do náročnějších podmínek, zejména při náročných povětrnostních podmínkách a výškových budovách jako bytové domy, paneláky nebo velké průmyslové stavby. Talířová hmoždinka je vhodná pro různé typy podkladů, včetně klasického betonu nebo zdiva z plných a děrovaných cihel, tedy do podkladů kategorií A, B, C.

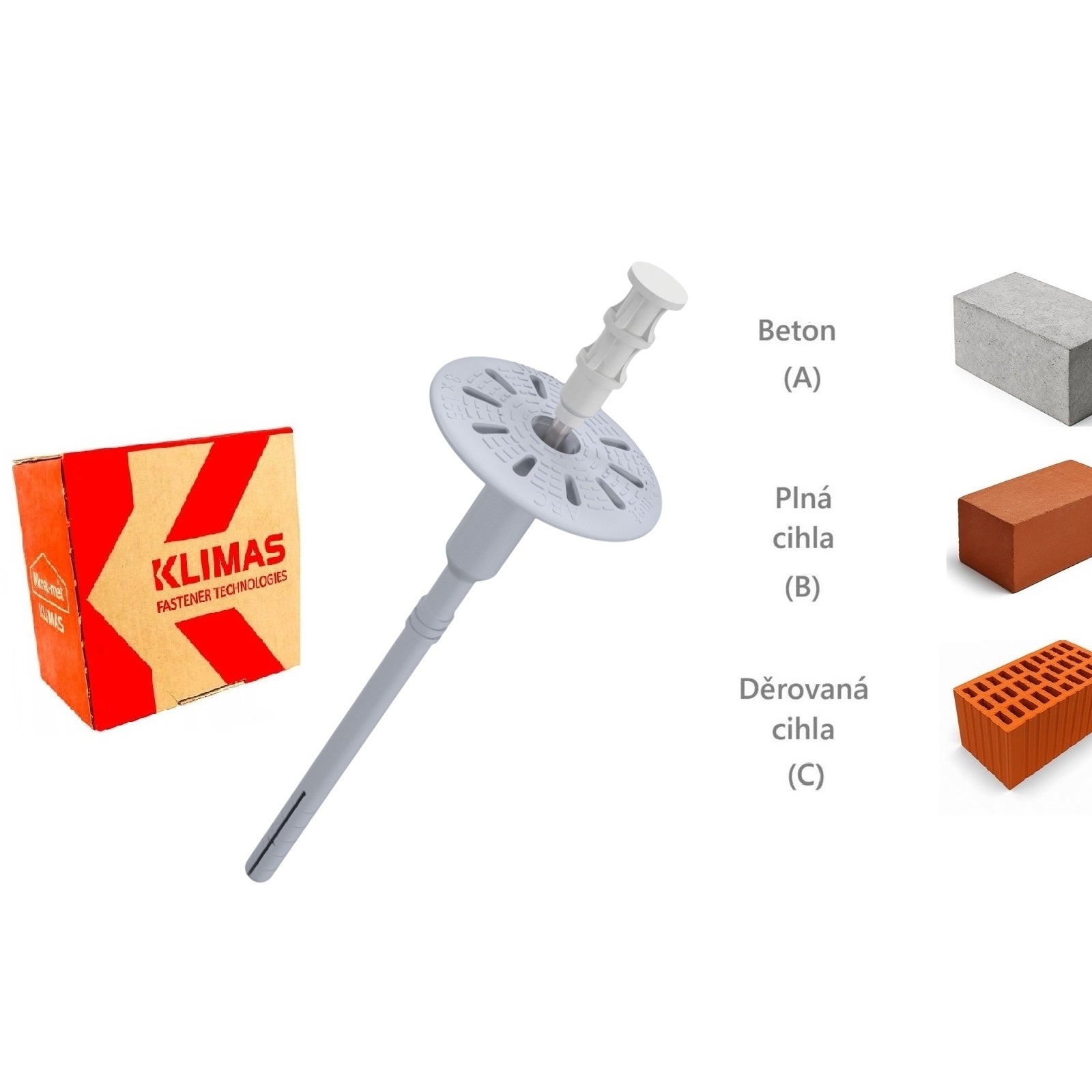

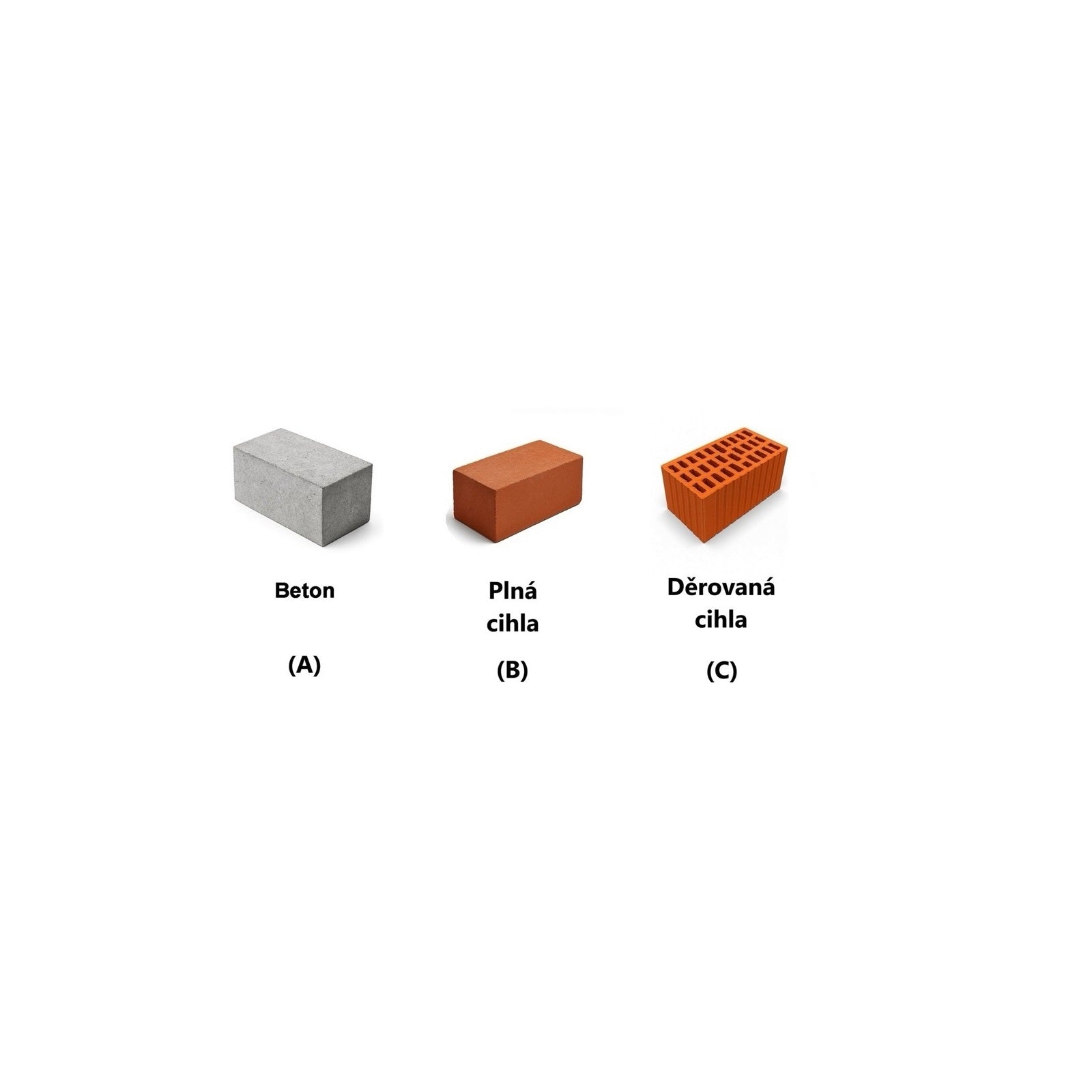

Kategorie podkladu
A = beton
B = plná cihla
C = děrovaná cihla
Výhody
- Krátká expanzní zóna menší hloubka vrtání přináší úsporu času a minimalizuje energii
- Výrobek je certifikován podle ETA-11/0232
- Univerzální použití
- Jednoduchá montáž
Aplikace
- Pro upevnění minerální vlny (s podporou přítlačného talíře TDX-90 a TDX-140)
- Pro upevnění expandovaného polystyrenu (EPS)
- Pro upevnění extrudovaného polystyrenu (XPS)
harakteristická únosnost podle ETA 11/0232
| Kategorie podkladu | Podklad |
Hustota [kg/dm3] |
Charakteristická únosnost [kN] |
| A | Beton C12/C15 | ≥ 2,25 | 1,20 |
| A | Beton C20/25 - C50/60 | ≥ 2,30 | 1,50 |
| B | Plné cihly z hlíny | ≥ 1,70 | 1,50 |
| B | Keramické plné cihly | ≥ 2,00 | 1,50 |
| C |
Keramické duté bloky | ≥ 1,60 | 1,20 |
| C | Perforované cihly | ≥ 0,95 | 0,60 |
| C | Porotherm 25 | ≥ 0,80 | 0,60 |
| C | MEGA-MAX 250 | ≥ 0,80 | 0,60 |
Způsob instalace
- Před započetím montáže je třeba identifikovat podklad a zvolit upevňovací prvky určené pro daný typ podkladu.
- Je třeba zvolit vhodnou délku upevňovacího prvku tak, aby expanzní zóna byla umístěna v materiálu nosné konstrukce stěny.
- Minimální délka upevňovacího prvku je: Ld = tfix + ttol + heff, kde:
tfix - tloušťka připevňovaného tepelně izolačního materiálu
ttol - tloušťka vyrovnávacích vrstev (lepící malta + stávající omítka)
heff - hloubka kotvení upevňovacího prvku do podkladu (uvedená v technickém listu a technickém schválení) - Před montáží musí být podklad připraven dle doporučení výrobce zateplovacího systému ETICS.
- Tepelněizolační desky musí být adekvátně připevněny lepicí maltou.
- Průměr vyvrtaných otvorů musí odpovídat průměru použitých upevňovacích prvků.
- Otvory v pevných podkladech musí být alespoň o 10 mm hlouběji než hloubka kotvení upevňovacího prvku.
- Vyčistěte otvory v pevných podkladech od prachu a vrtáků zpětným pohybem vrtáku při snížené rychlosti, opakujte čtyřikrát.
- V dutých cihlách vrtejte bez příklepu, aby nedošlo k poškození vnitřních stěn podkladu a ke snížení vytrhovací odolnosti upevňovacích prvků.
- Hmoždinky umístěte tak, aby montážní místo odpovídalo oblasti nanesení lepidla na tepelněizolační desce.
- Do dostatečně čistého otvoru zasuňte tělo hmoždinky tak, aby podložka hmoždinky byla v kontaktu s izolačním materiálem.
- Potom řízeně zatlačte ocelový trn do hmoždinky a opatrně zatlučte, aby se hmoždinka pevně přichytila ve zdi.
- Hmoždinky lze instalovat do vyvrtaných otvorů pomocí plastové frézy pro vrtání otvorů do polystyrenu WK-FT, aby horní plocha talíře lícovala s povrchem izolantu. zápustná montáž.
- Po namontování hmoždinky zakryjte místo montáže polystyrenovou zátkou.
Tabulka pro výběr správného rozměru fasádní hmoždinky
Ld = tfix + ttol + heff, kde:
tfix - tloušťka připevňovaného tepelně izolačního materiálu
ttol - tloušťka vyrovnávacích vrstev (lepící malta + stávající omítka)
heff - hloubka kotvení upevňovacího prvku do podkladu (uvedená v technickém listu a technickém schválení)
Příklad (bez frézy): tloušťka izolačního materiálu 100 mm (tfix) + vrstva lepidla 10 mm (ttol) + 25 mm (heff) = 135 mm (délka hmoždinky) = WKTHERM-08135
| Kód produktu |
Průměr a délka |
Tloušťka tepelně izolačního materiálu tfix [mm] | Počet ks v balení | |||
|
Nové budovy (ttol vrstva lepidla 10 mm) |
Staré budovy (ttol vrstva lepidla 10 mm + 20 mm stará omítka) |
|||||
| Bez frézy | S frézou | Bez frézy | S frézou | |||
| WKTHERM-08095 | 8x95 | 60 | 80 | 40 | 60 | 200 |
| WKTHERM-08115 | 8x115 | 80 | 100 | 60 | 80 | 200 |
| WKTHERM-08135 | 8x135 | 100 | 120 | 80 | 100 | 200 |
| WKTHERM-08155 | 8x155 | 120 | 140 | 100 | 120 | 200 |
| WKTHERM-08175 | 8x175 | 140 | 160 | 120 | 140 | 200 |
| WKTHERM-08195 | 8x195 | 160 | 180 | 140 | 160 | 200 |
| WKTHERM-08215 | 8x215 | 180 | 200 | 160 | 180 | 100 |
| WKTHERM-08235 | 8x235 | 200 | 220 | 180 | 200 | 100 |
| WKTHERM-08255 | 8x255 | 220 | 240 | 200 | 220 | 100 |
| WKTHERM-08275 | 8x275 | 240 | 260 | 220 | 240 | 100 |
| WKTHERM-08295 | 8x295 | 260 | 280 | 240 | 260 | 100 |
Soubory ke stažení
Technické parametry
| Typ trnu | Zatloukací |
| Průměr Ø těla (dk) | 8 mm |
| Průměr Ø talíře (Dk) | 60 mm |
| Hloubka kotvení (heff) | 25 mm |
| Hloubka otvoru (h0) | 35 mm |
| Pevnost talířku (S) | 0,60 kN/mm |
| Trn | Pozinkovaná ocel, hlava pokrytá PA+GF |
| Certifikace | ETA-11/0232 |
