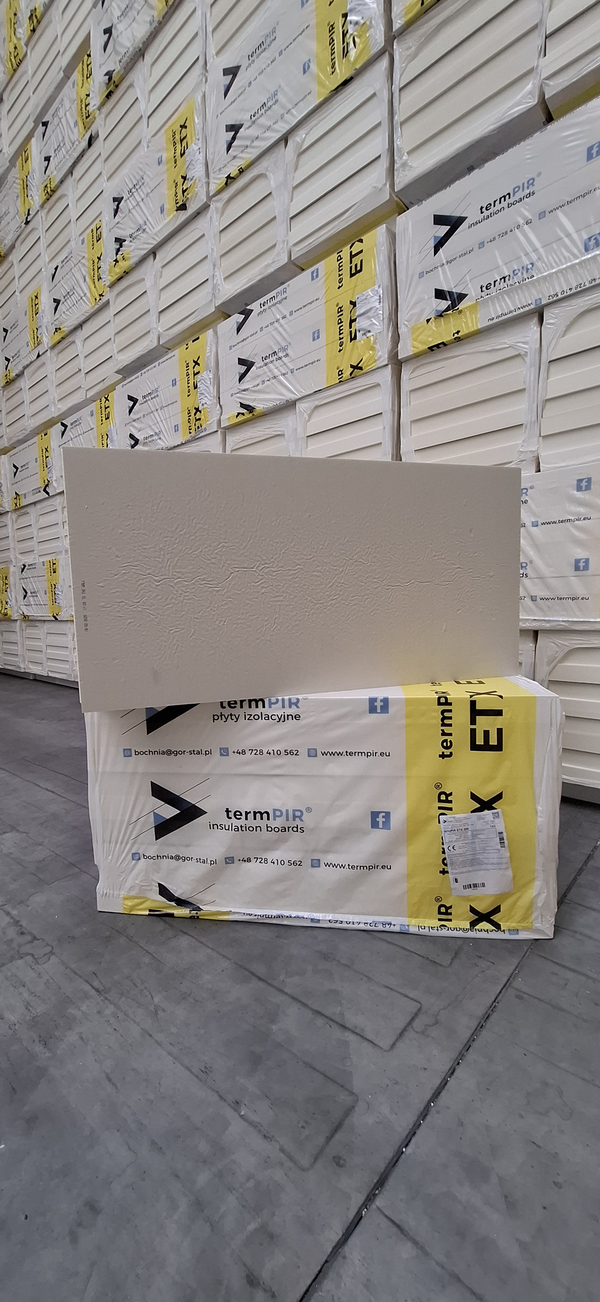

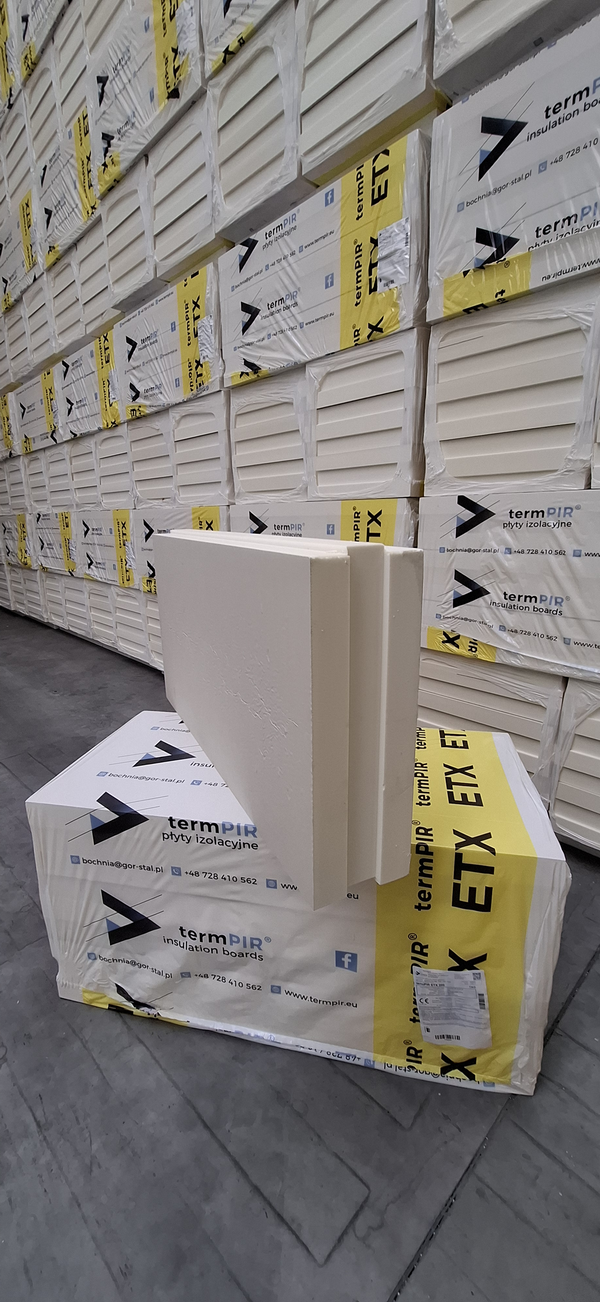

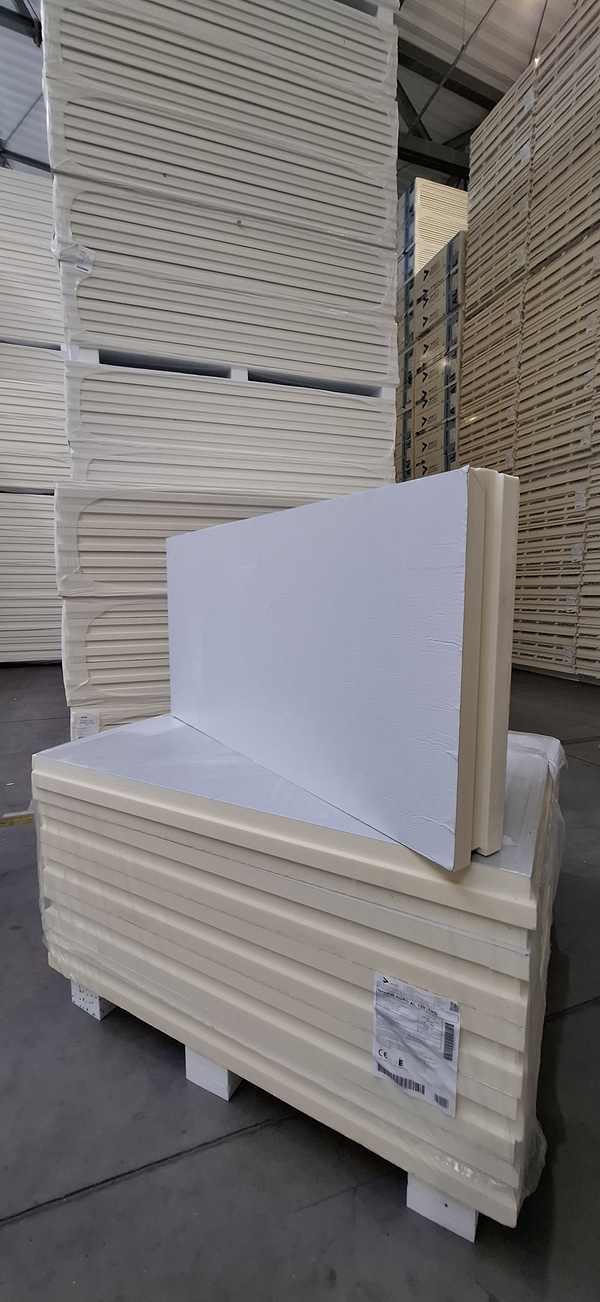

termPIR ETX ʎ 0,025 - 0,027 PIR desky fasádní tepelná izolace 1 200 x 600 mm

Hlavním materiálem používaným ve výrobě PIR desek je tuhý polyizokyanurat (PIR), který je z obou stran chráněn plynotěsným obalem z hliníku, papíru a polyethylenu. Je to právě vysoká plynotěsnost, která zaručuje stálost termoizolačních vlastností po dlouhá léta. Jadro PIR desek vzniká jako výsledek polymerizace dvou hlavních složek: polyolů a isokyanátů s dodatkem modifikujících látek. Má z 95% uzavřenou buněčnou strukturu, což znamená, že nenasákavá a je podstatnou překážkou pro kapilární vzlínání vody a difuzi vodní páry. Díky vynikajícím mechanickým vlastnostem a trvanlivosti jsou PIR desky tou nejlepší volbou i pro ty nejnáročnější stavby.

Oproti klasickému PUR (polyuretanu) má PIR deska lepší tepelně izolační vlastnosti, větší tlakovou pevnost a výrazně lepší protipožární odolnost, protože je samovlažná a neodkapává. PIR a PUR jsou však velmi příbuzné materiály, jejichž označení se často zaměňuje. Tepelná izolace PIR je vhodná nejen pro novostavby (zateplení dřevostavby) a zateplení domu, ale také pro rekonstrukce. Doporučujeme ji zejména investorům, kteří při výstavbě uvažují nad dlouhodobým, prostorově úsporným a funkčním řešením vlastních projektů.

Výhody

• Bezkonkurenční tepelně izolační vlastnosti, součinitel tepelné vodivosti lambda ʎ = 0,025 - 0,027 W/m*K
• Vynikající zatížitelnost, tvrdost a odolnost proti stlačení σ10 = 120 kPa
• Odolná vůči ohni, při hoření netaví, neskapává a je samozhášivá, tedy nepřispíva k šíření ohně
• PIR desky jsou lehké, deska o tloušťce 120 mm váží pouze 3,6 kg/m³ a tím snižuje celkovou hmotnost fasády
• Skvělá odolnost vůči povětrnostním vlivům a biologickým faktorům, jako jsou houby a hmyz
• Dvakrát lepší izolační vrstva než polystyren a minerální vlna
• Minimálni akumulace tepla v letním období, PIR deska neabsorbuje do sebe teplo během dne, tedy nemá co uvolňovat do okolí během noci, kdy okolní teplota klesne pod teplotu izolantu
• Snadná a rychlá instalace panelu
• Celoroční montáž protože neabsorbují vodu, nasákavost vody pod 2%

Tip od nás 💡

Pro podrobné informace o montáži fasádních PIR desek v systému ETICS si přečtěte náš článek Montáž fasádních PIR desek v systému ETICS: Kompletní průvodce pro nejlepší tepelnou izolaci budov a domů.

 Použití PIR desek ETX



• Pro izolaci obvodového pláště budovy
• Do systémů pro tepelnou izolaci fasád
• Zateplení fasády (vnější tepelné izolační systémy) v podobě kontaktního izolačního systému
• Izolace zavěšených podhledů
• Izolace do sauny (parní)

PIR desku ETX lze vybírat ze dvou variant zakončení hran, tzv. zámků - FIT (ploché) a TAG (pero-drážka).

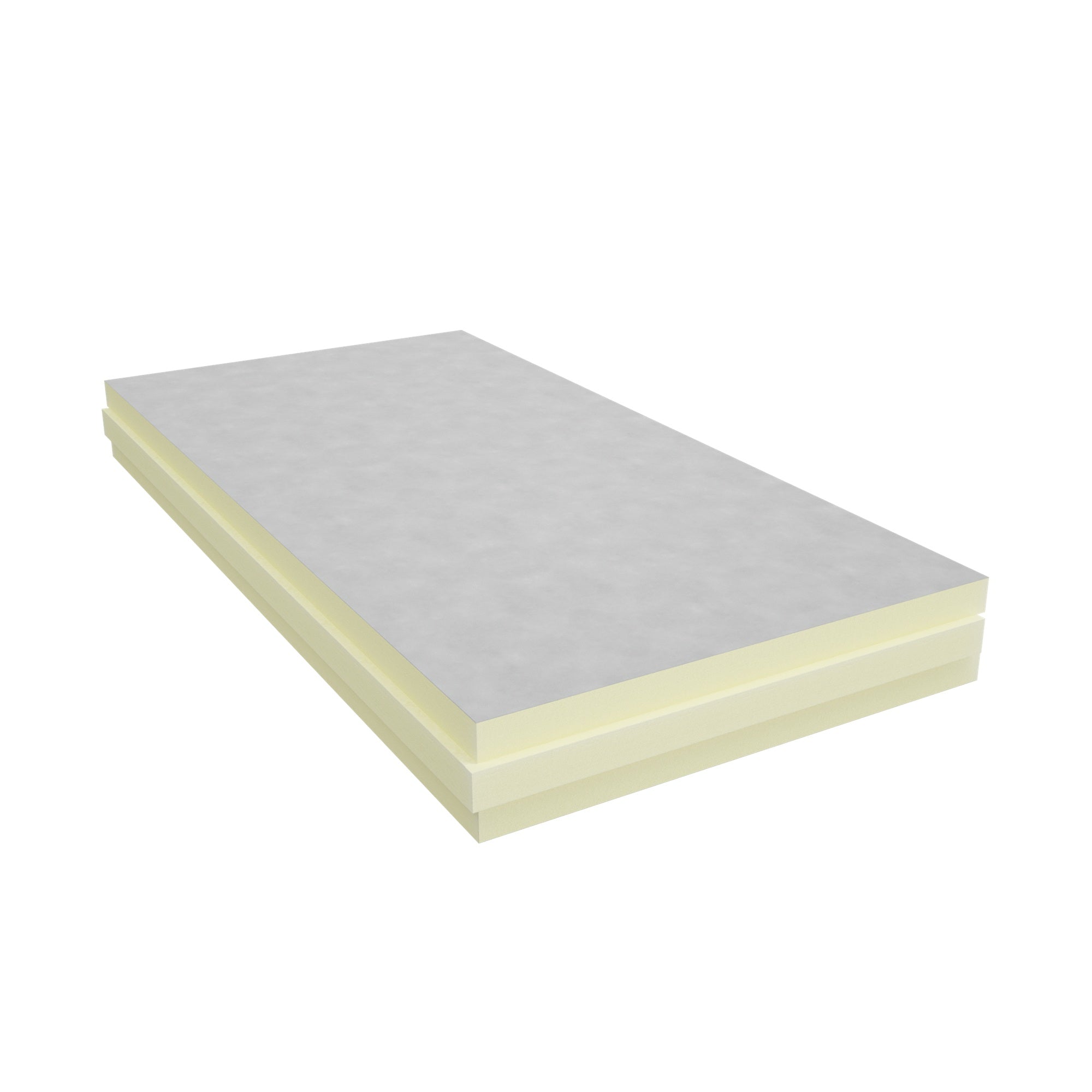

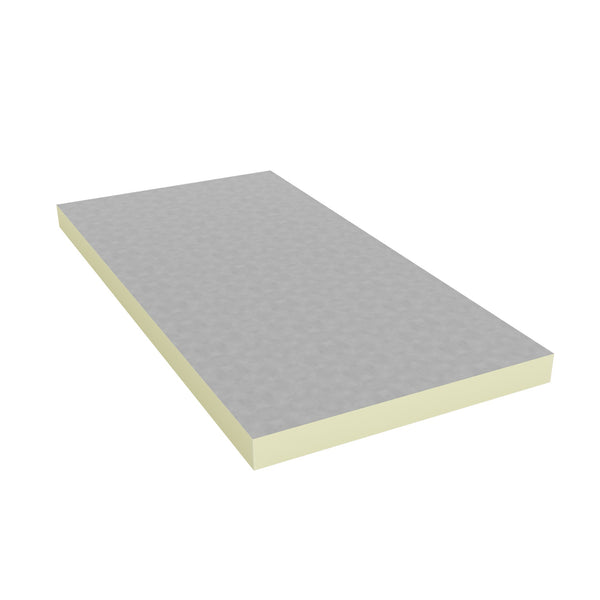

Zakončení hran FIT - ploché           Zakončení hran TAG - pero-drážka

Technické parametry fasádní termPIR ETX desky

Typ jádra	Tuhá polyizokyanurátová pěna PIR
Hustota [kg/m³]	p = 30 kg/m³
Standardní rozměry panelů [mm]	600 x 1 200
Typ zakončení hran	FIT - ploché frézování, TAG - frézování pero-drážka
Dostupné tloušťky panelů	od 20 - 250 mm
Reakce na oheň (deska)	Třída E
Reakce na oheň (v ETICS systému)	B-s1,d0
Absorbce vody [kg/kg]	-

Deklarovaný součinitel tepelné vodivosti

λD = 0,027 20 ≤ d < 80 mm

λD = 0,026 80 ≤ d < 120 mm

λD = 0,025 120 ≤ d < 250

Tloušťka desky [mm]	20	30	40	50	60	70	80	90	100	110	120	130
Tepelný odpor R [m²·K/W]	0,70	1,10	1,45	1,85	2,20	2,25	3,05	3,45	3,80	4,20	4,80	5,20
Koef. přestupu tepla U pro střechu	1,14	0,80	0,62	0,50	0,42	0,37	0,31	0,28	0,25	0,23	0,20	0,19
Koef. přestupu tepla U pro stěnu a podlahu	1,10	0,78	0,61	0,49	0,42	0,36	0,31	0,28	0,25	0,23	0,20	0,19
ks / balík	24	16	12	10	10	7	6	6	5	5	5	4
kg / balík	10	10	10	11	13	11	10	12	11	12	13	11
Tloušťka desky [mm]	140	150	160	170	180	190	200	210	220	230	240	250
Tepelný odpor R [m²·K/W]	5,60	6,00	6,40	6,80	7,20	7,60	8,00	8,40	8,80	9,20	9,60	10,0
Koef. přestupu tepla U pro střechu	0,17	0,16	0,15	0,14	0,14	0,13	0,12	0,12	0,11	0,11	0,10	0,10
Koef. přestupu tepla U pro stěnu a podlahu	0,17	0,16	0,15	0,14	0,14	0,13	0,12	0,12	0,11	0,11	0,10	0,10
ks / balík	4	4	3	3	3	3	3	2	2	2	2	2
kg / balík	12	13	10	11	12	12	13	9	10	10	10	11

Tepelná izolace vnější stěny

Montáž fasádních PIR desek v systému ETICS pokračuje po osazení izolace a mechanickém kotvení vytvořením armovací vrstvy, která zajišťuje pevnost, odolnost a správný podklad pro finální povrchovou úpravu. Před aplikací perlinky je nutné zkontrolovat rovinnost celé plochy a vyplnit mezery mezi deskami od šířky 3 mm nízkotlakou polyuretanovou pěnou, aby se minimalizovalo riziko vzniku tepelných mostů a prasklin v budoucích vrstvách. Armovací síť se doporučuje lepit nejprve v kritických místech, zejména v nárožích a kolem otvorů, kde vzniká vyšší napětí v omítce. Síť se vkládá do čerstvé vrstvy univerzálního lepidla, musí být napnutá a ukládaná s přesahem minimálně 10 cm, přičemž je důležité dodržet správnou časovou zpracovatelnost lepidla podle pokynů výrobce. Následně se provede druhá vrstva lepidla - tzv. roztažení, jejímž cílem je úplné překrytí perlinky, vyrovnání povrchu a příprava rovného, soudržného podkladu pro finální povrchovou úpravu. Výsledná armovací vrstva musí být bez vyčnívajících vláken sítě a bez výrazných nerovností, aby byla fasáda odolná vůči mechanickému namáhání i povětrnostním vlivům a zároveň připravená na esteticky kvalitní dokončení.

Legenda

1. Nosná část stěny keramická tvárnice
2. Minerální nebo polyuretanové lepidlo
3. Izolační deska termPIR&ETX lepená a uchycená mechanicky
4. Zpevňující vláknitá síťovina zalitá univerzálním lepidlem
5. Tenkovrstvá omítka
6. Železobetonový nosník
7. Železobetonový strop
