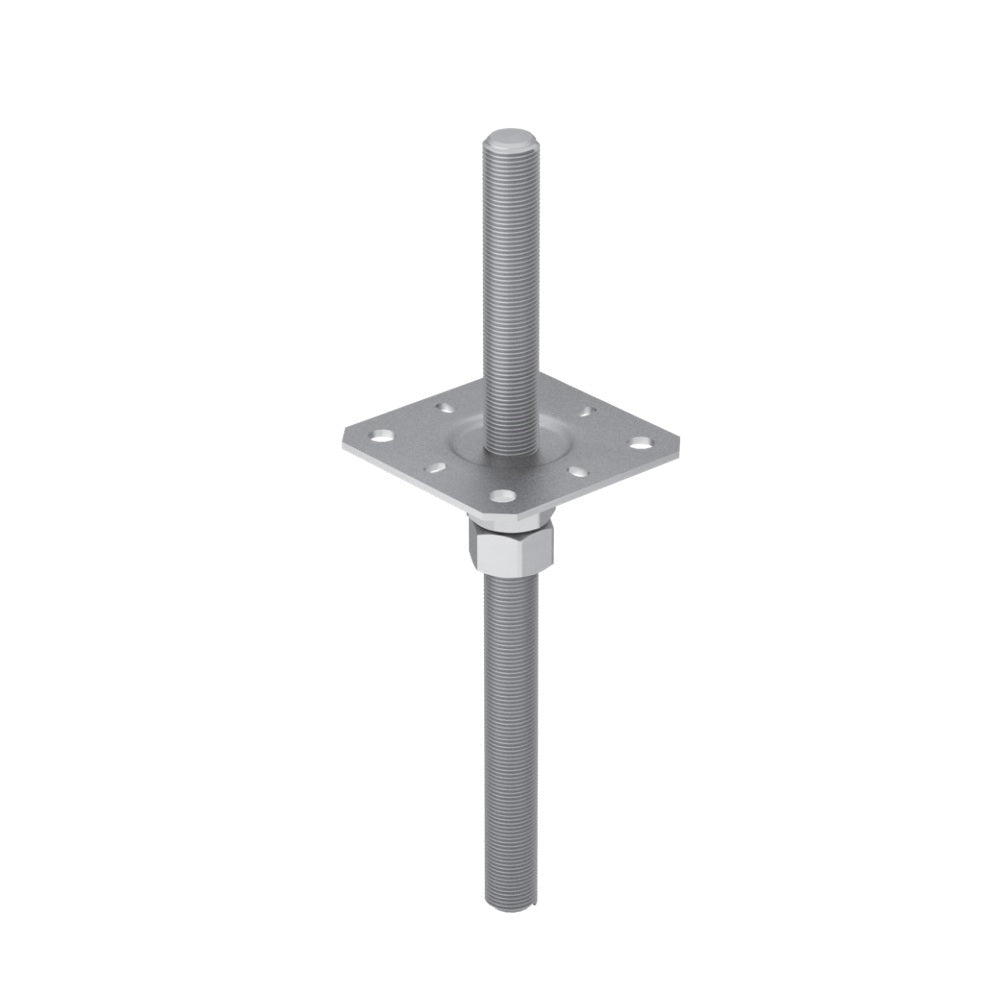

DOMAX PPSR zapuštěná závitová patka sloupku nastavitelná

DOMAX PPSR zapuštěná závitová patka sloupku nastavitelná je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Ke spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů v základním pracovním požadavku č. 1 nařízení (EU) č. 1995/2006 305/2011.

K zapuštěné patke sloupku DOMAX PPSR, se používají vruty DOMAX CTO pro zahradní architekturu a vruty do dřeva DOMAX PWD Ø10 mm. Tato kombinace zajišťuje pevné, stabilní a dlouhodobě spolehlivé uchycení sloupků.

Výhody

• Vysoká nosnost a pevnost v tahu
• Určeno pro spojování dřeva se dřevem, betonem nebo ocelí
• Spolehlivá odolnost vůči vytahování
• Odolnost vůči korozi (třídy C1 a C2)
• Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
• Třída použití 1, 2 a 3 - vhodné i do exteriéru (bez kyselých plynů a par)
• Vysoká mechanická pevnost a trvanlivost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřebíky s kulatou stopkou v souladu s normou EN 14592+A1, s parametry:

• Průměr: ≥4 mm
• Meze kluzu My,k: 7168 N·mm
• Vytahovací parametr fax,k (odpor vůči vytahování): 7,8 N/mm²
• Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během používání objektu řádný technický stav. Stavební materiály je nutno každoročně kontrolovat. Jakékoliv poškození zinkového povlaku nebo barvy musí být řádně ošetřeno, aby bylo chráněno před vnějšími faktory.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.

Technický popis

Patka

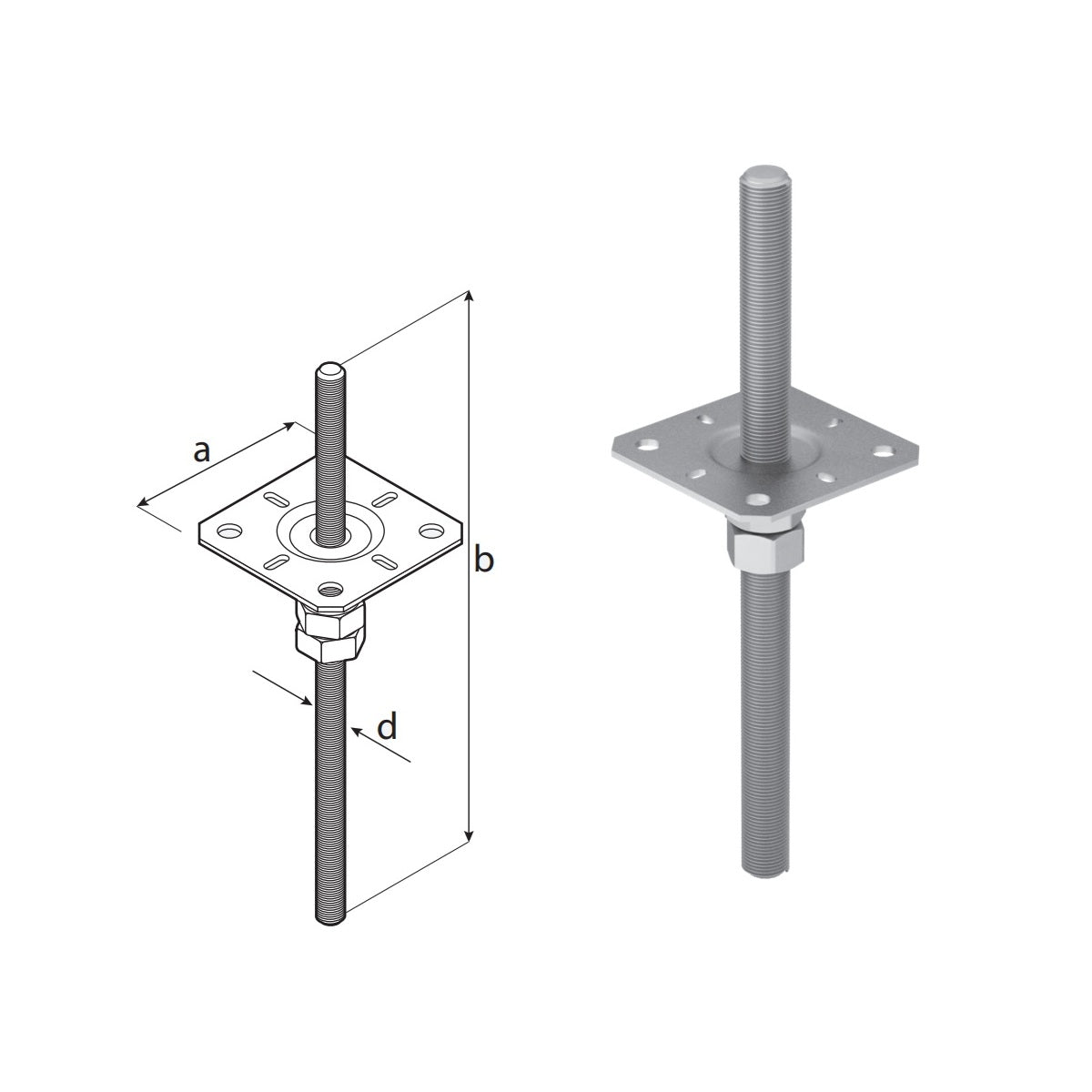

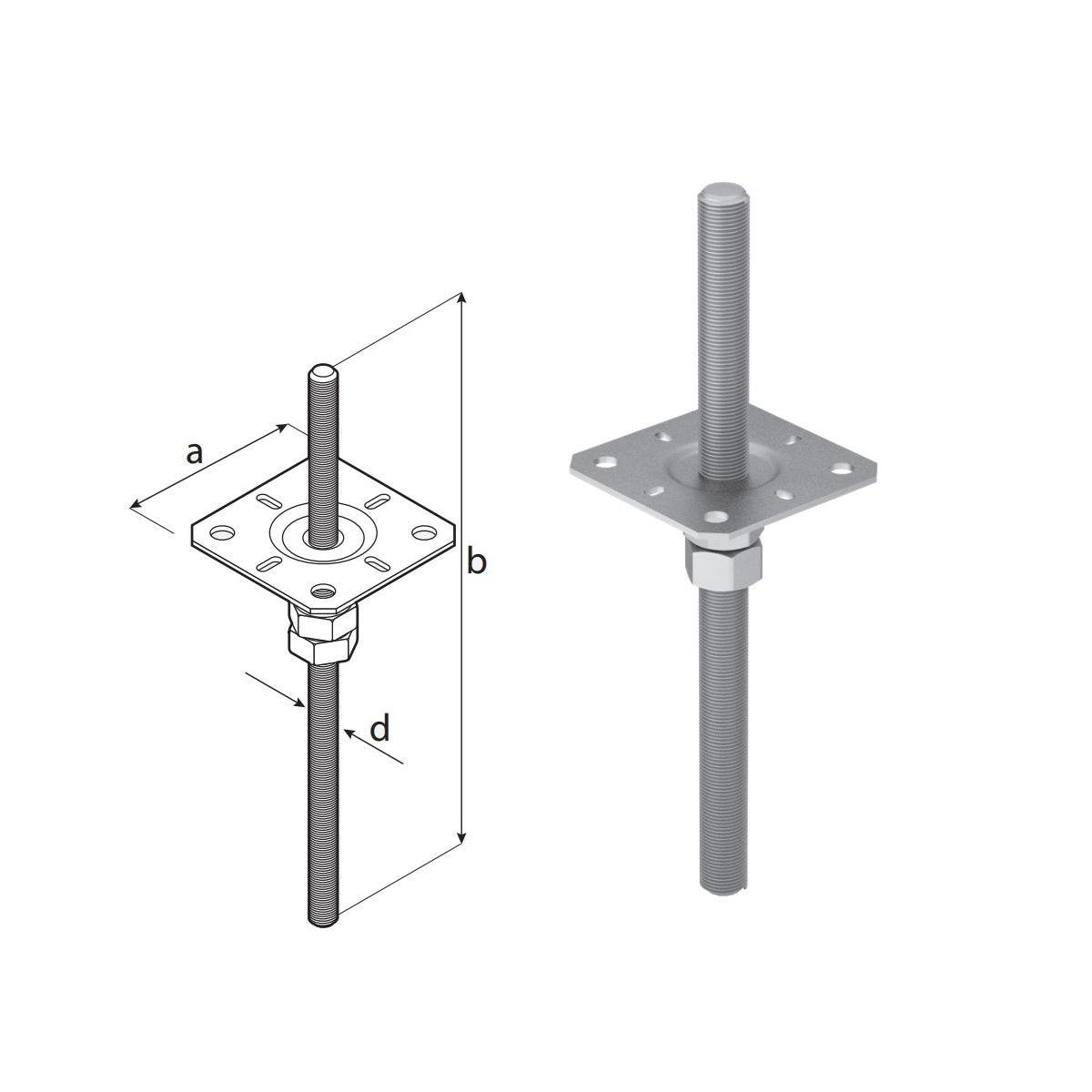

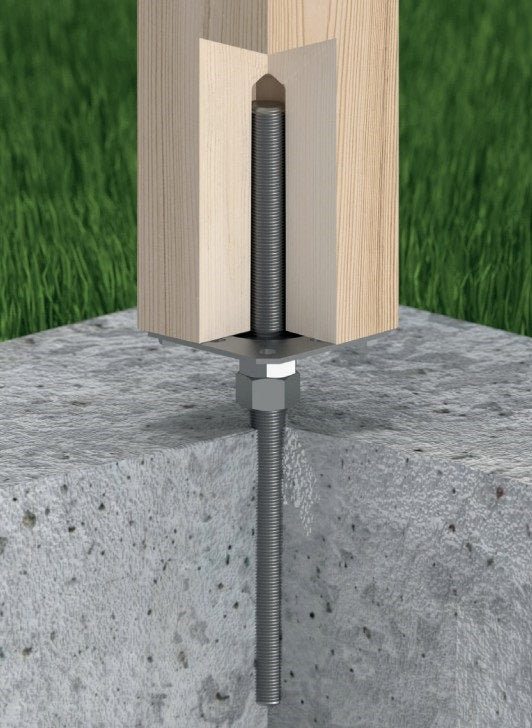

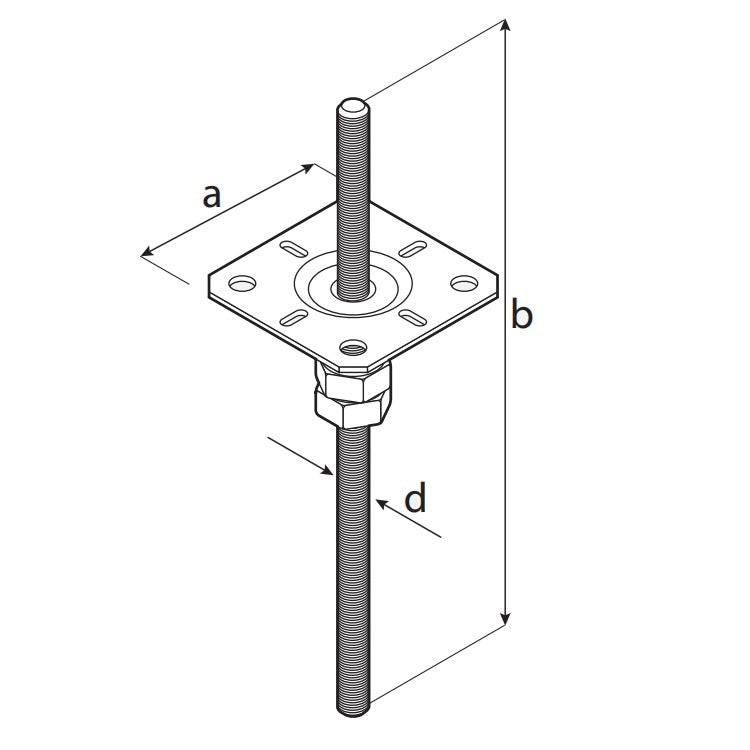

Patka sloupku s nastavitelnou výškou pro vnoření do betonu a montáž sloupu, určená pouze pro svislá zatížení. Plný závit umožňuje nastavit požadovanou výšku montovaného sloupu.
Upevnění
Dřevo: šrouby do dřeva Ø6; šrouby do dřeva - CTO Ø10; šrouby do dřeva - PWD Ø10.
Povlak
Galvanický zinek stříbrný (ZNG)
