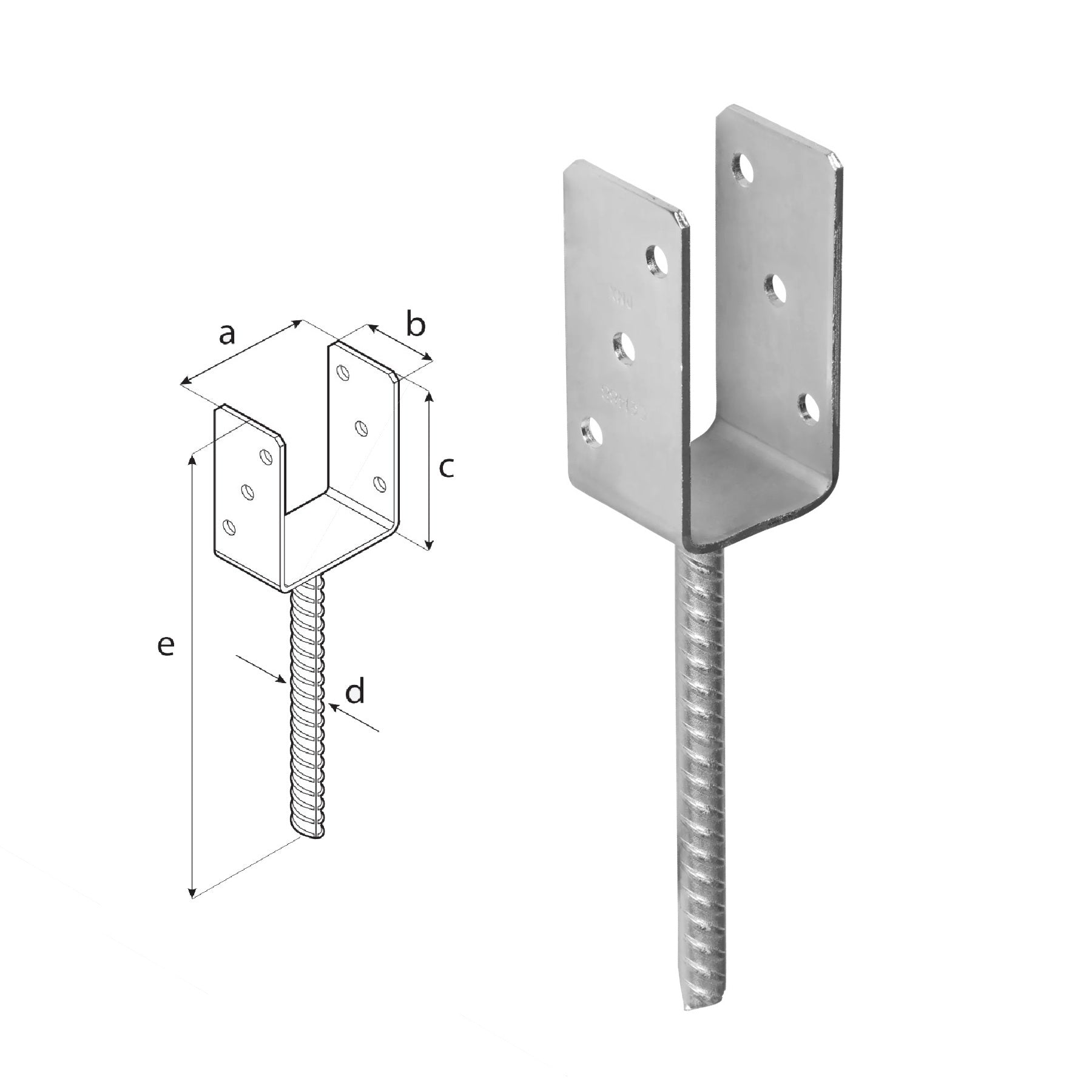

DOMAX PS 60 zapuštěná patka sloupku typu U žárový zinek (ZNO)
× DOMAX PS 60 zapuštěná patka sloupku typu U žárový zinek (ZNO)

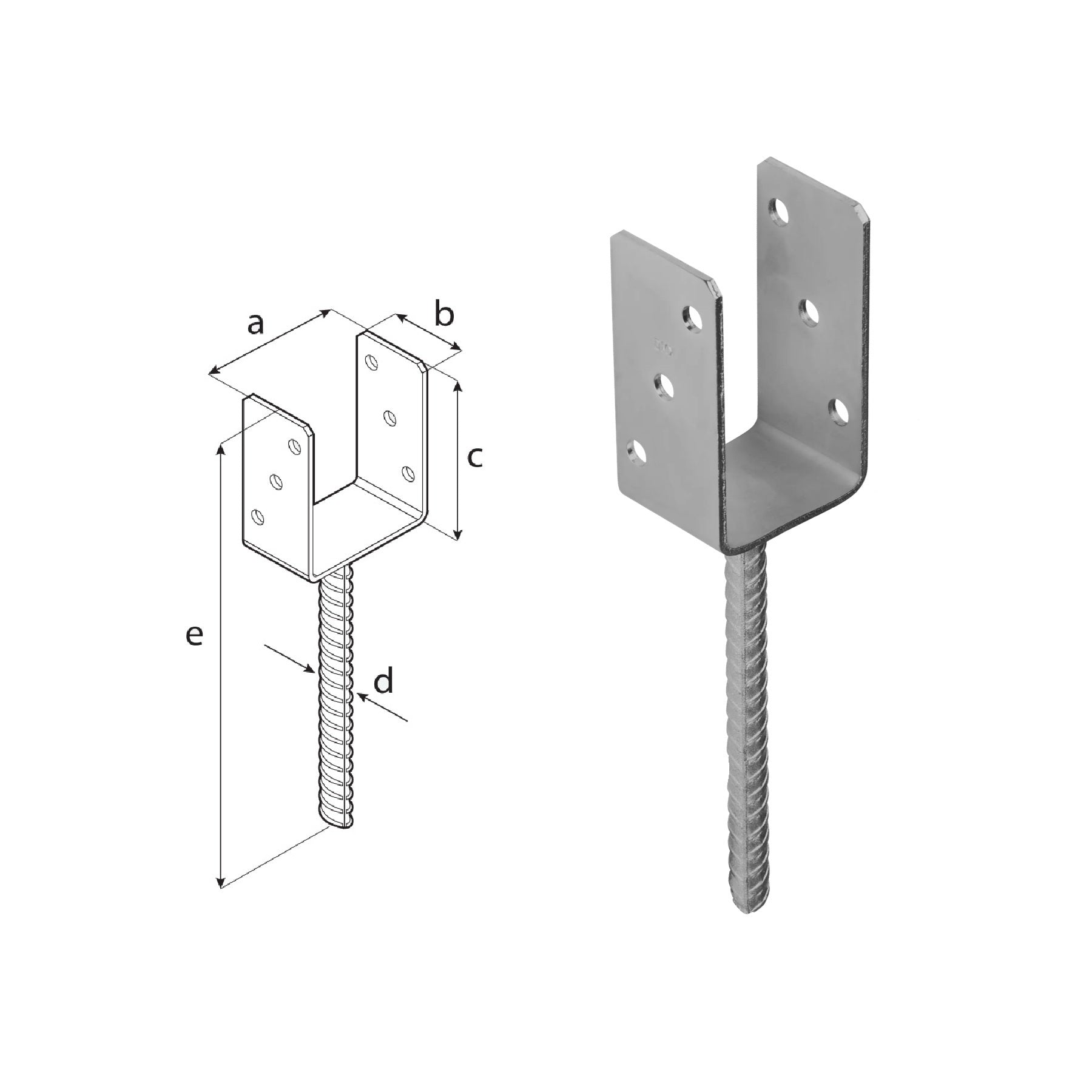

DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 70
× DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 70
DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 75
× DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 75

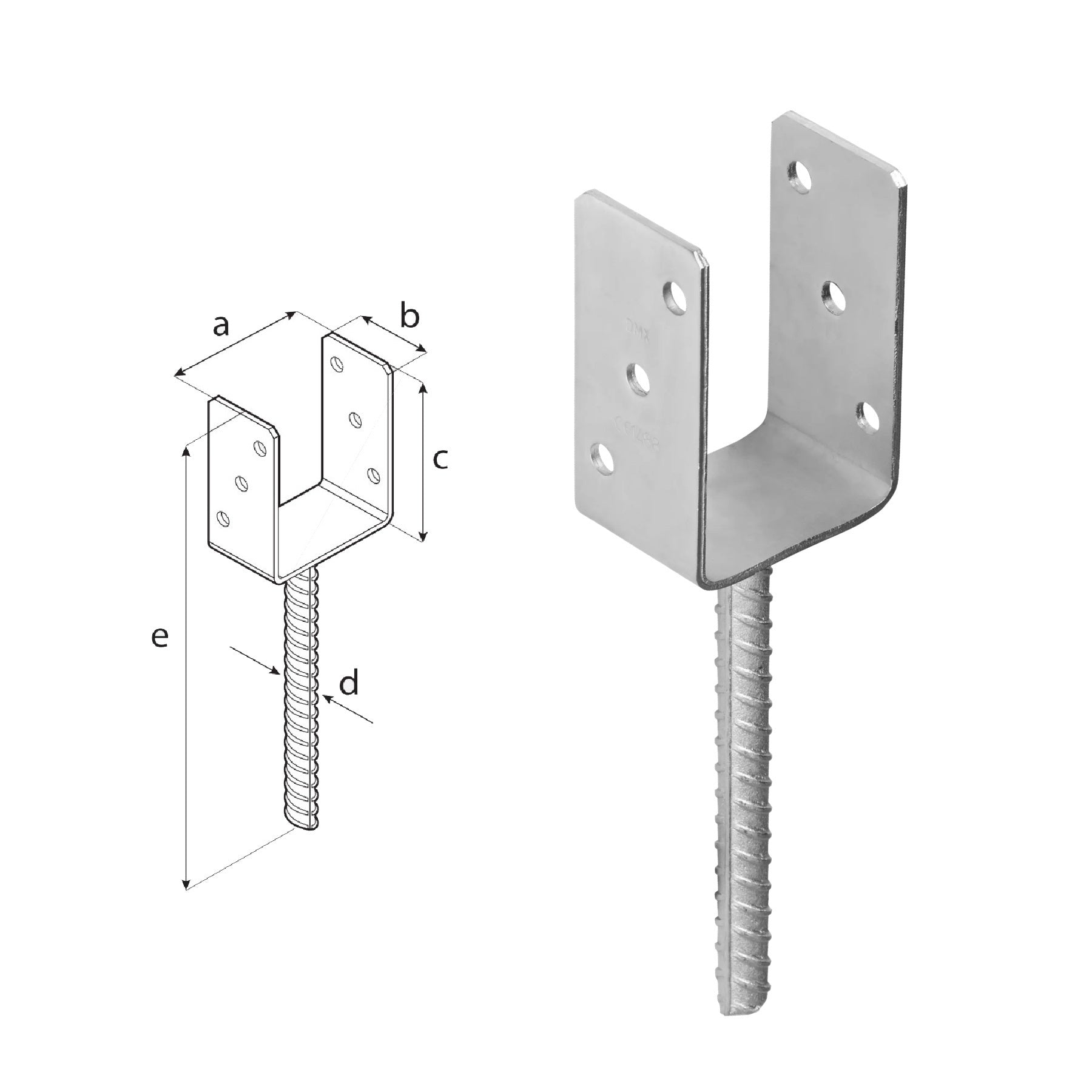

DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 80
× DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 80
DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 90
× DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 90

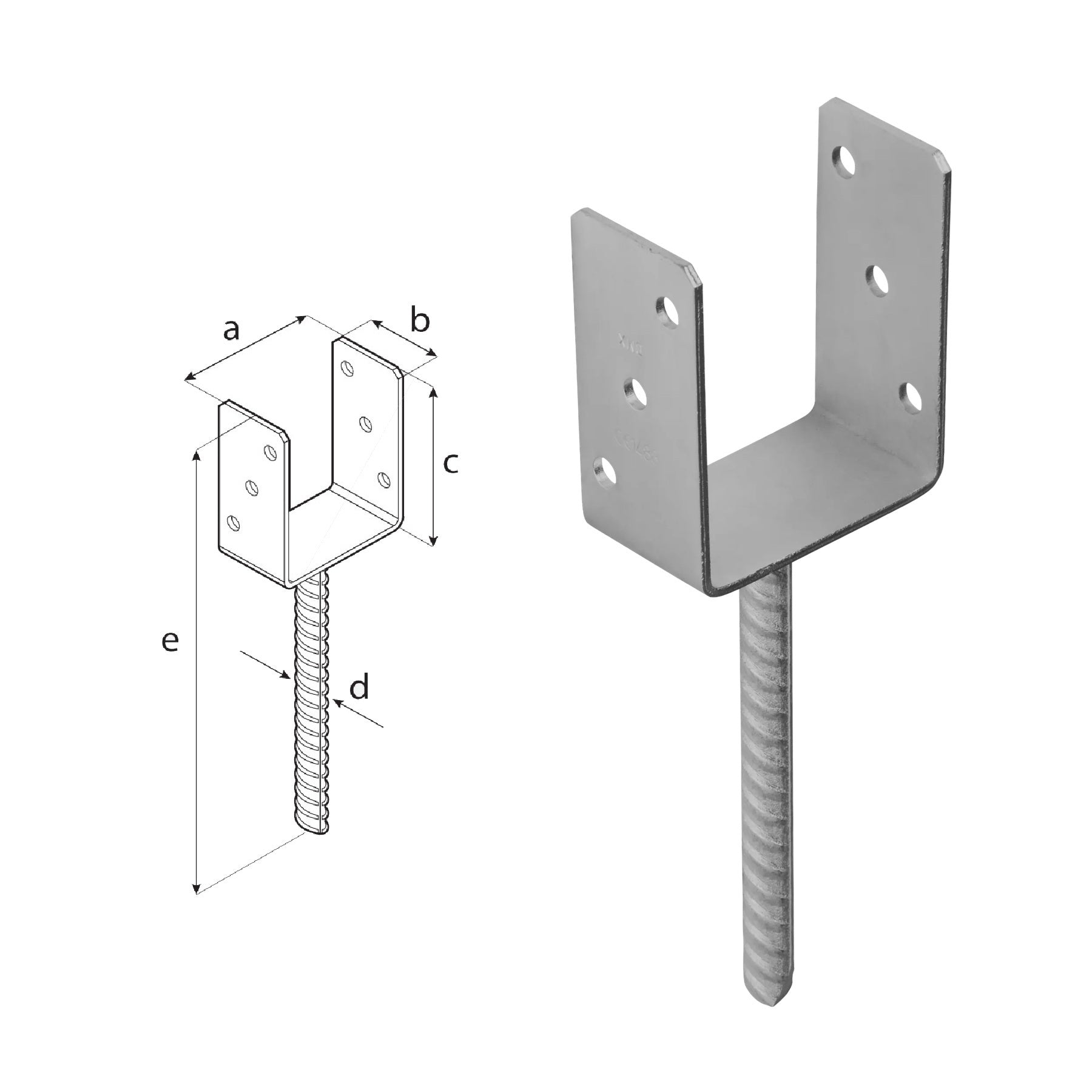

DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 100
× DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 100
DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 120
× DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 120
DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 140
× DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 140
DOMAX PS zapuštěná patka sloupku typu U ZNG 60
× DOMAX PS zapuštěná patka sloupku typu U ZNG 60

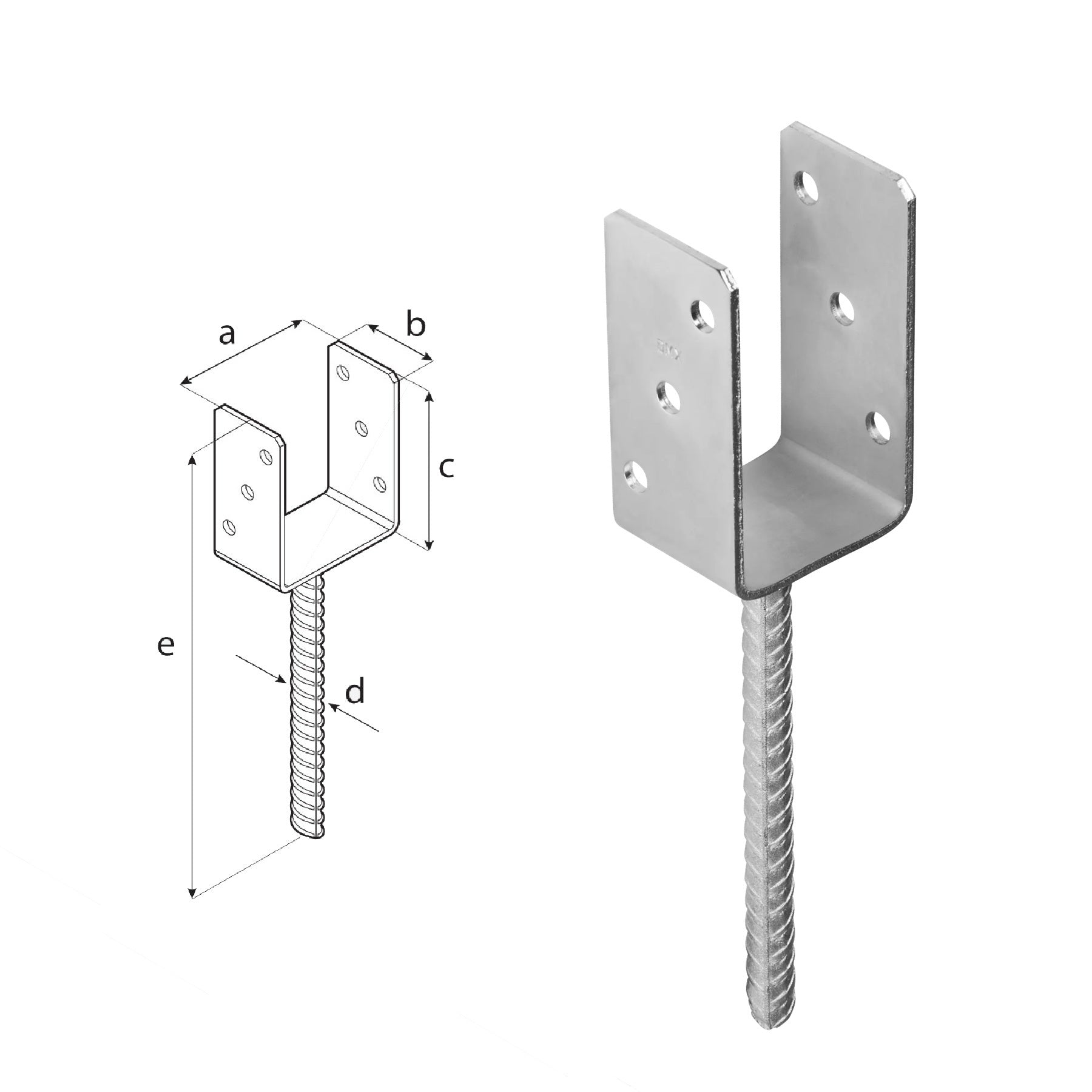

DOMAX PS zapuštěná patka sloupku typu U ZNG 70
× DOMAX PS zapuštěná patka sloupku typu U ZNG 70
DOMAX PS zapuštěná patka sloupku typu U ZNG 75
× DOMAX PS zapuštěná patka sloupku typu U ZNG 75
DOMAX PS zapuštěná patka sloupku typu U ZNG 80
× DOMAX PS zapuštěná patka sloupku typu U ZNG 80
DOMAX PS zapuštěná patka sloupku typu U ZNG 90
× DOMAX PS zapuštěná patka sloupku typu U ZNG 90
DOMAX PS zapuštěná patka sloupku typu U ZNG 100
× DOMAX PS zapuštěná patka sloupku typu U ZNG 100
DOMAX PS zapuštěná patka sloupku typu U ZNG 120
× DOMAX PS zapuštěná patka sloupku typu U ZNG 120

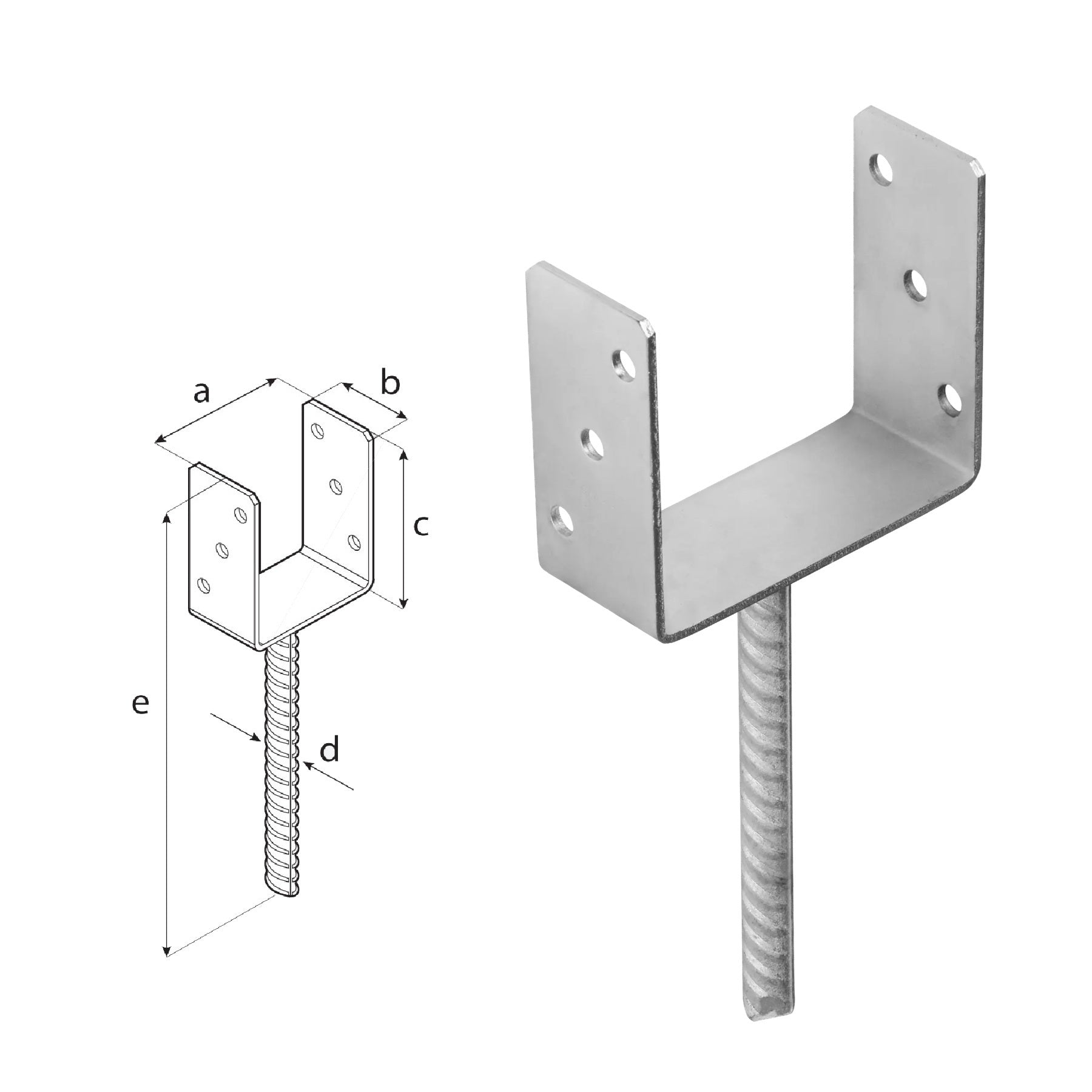

DOMAX PS zapuštěná patka sloupku typu U ZNG 140
× DOMAX PS zapuštěná patka sloupku typu U ZNG 140
DOMAX PS zapuštěná patka sloupku typu U ZNG 150
× DOMAX PS zapuštěná patka sloupku typu U ZNG 150

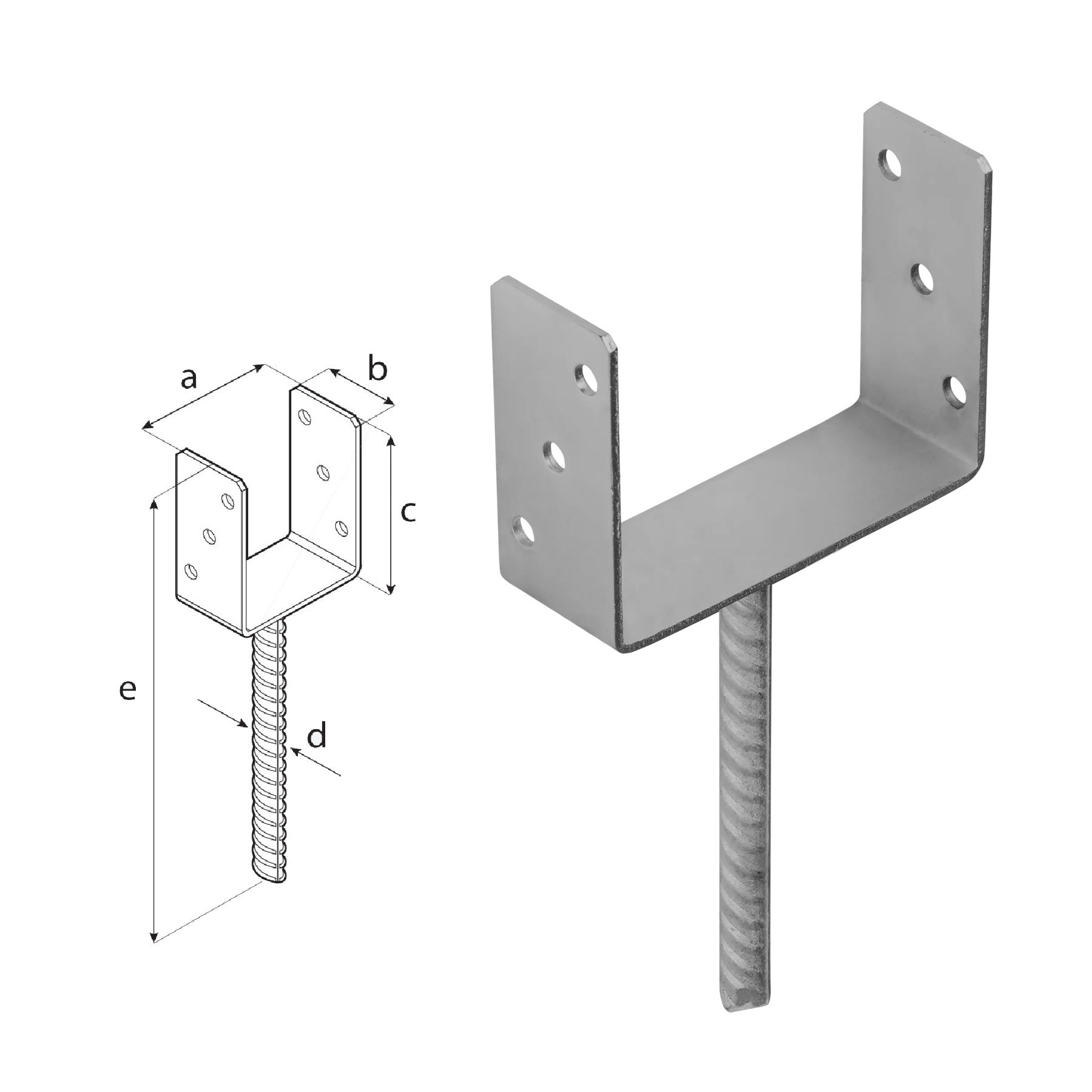

DOMAX PS zapuštěná patka sloupku typu U ZNG 160
× DOMAX PS zapuštěná patka sloupku typu U ZNG 160

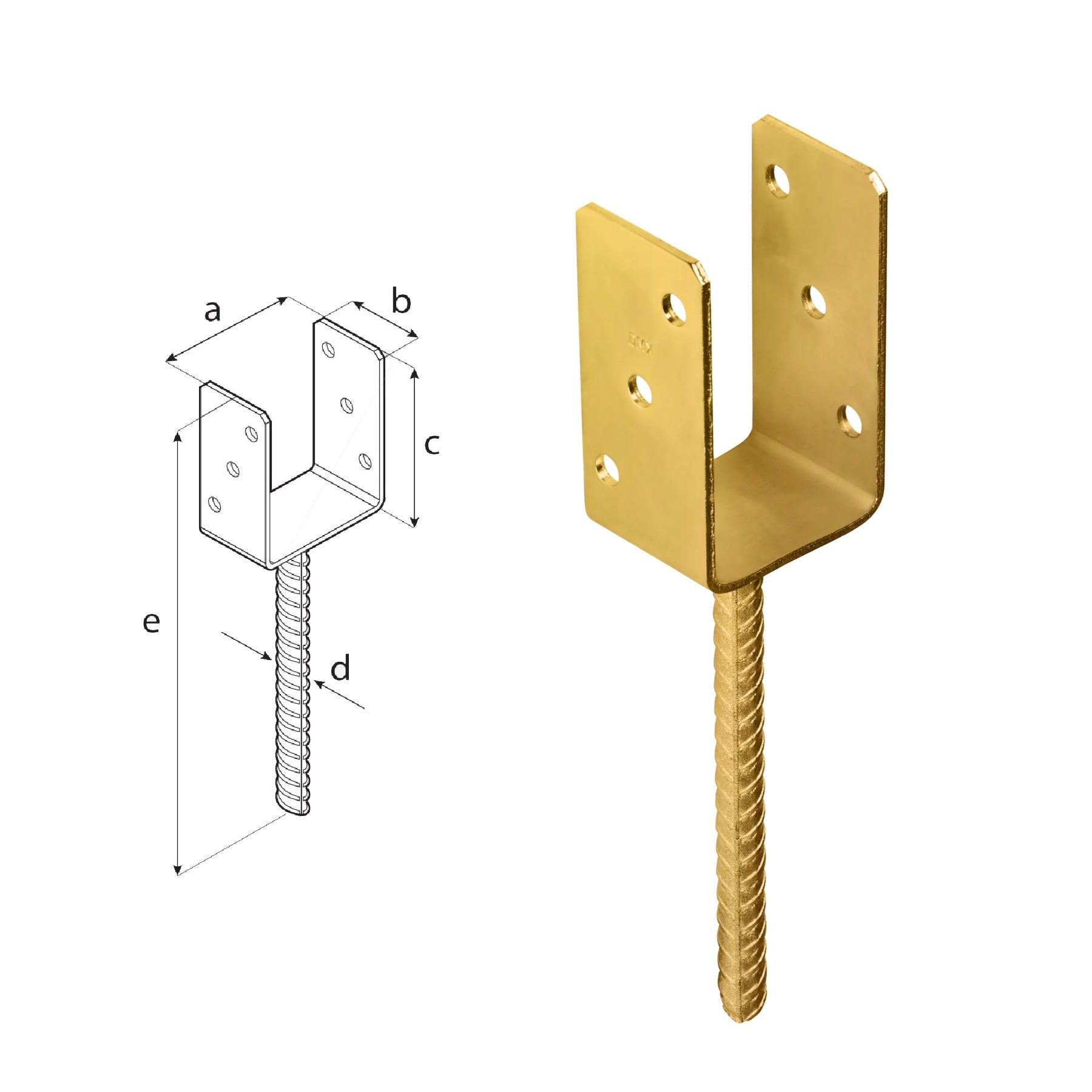

DOMAX PS zapuštěná patka sloupku typu U ZNZ 60
× DOMAX PS zapuštěná patka sloupku typu U ZNZ 60
DOMAX PS zapuštěná patka sloupku typu U ZNZ 70
× DOMAX PS zapuštěná patka sloupku typu U ZNZ 70
DOMAX PS zapuštěná patka sloupku typu U ZNZ 80
× DOMAX PS zapuštěná patka sloupku typu U ZNZ 80
DOMAX PS zapuštěná patka sloupku typu U ZNZ 90
× DOMAX PS zapuštěná patka sloupku typu U ZNZ 90
DOMAX PS zapuštěná patka sloupku typu U ZNZ 100
× DOMAX PS zapuštěná patka sloupku typu U ZNZ 100
DOMAX PS zapuštěná patka sloupku typu U ZNZ 120
× DOMAX PS zapuštěná patka sloupku typu U ZNZ 120

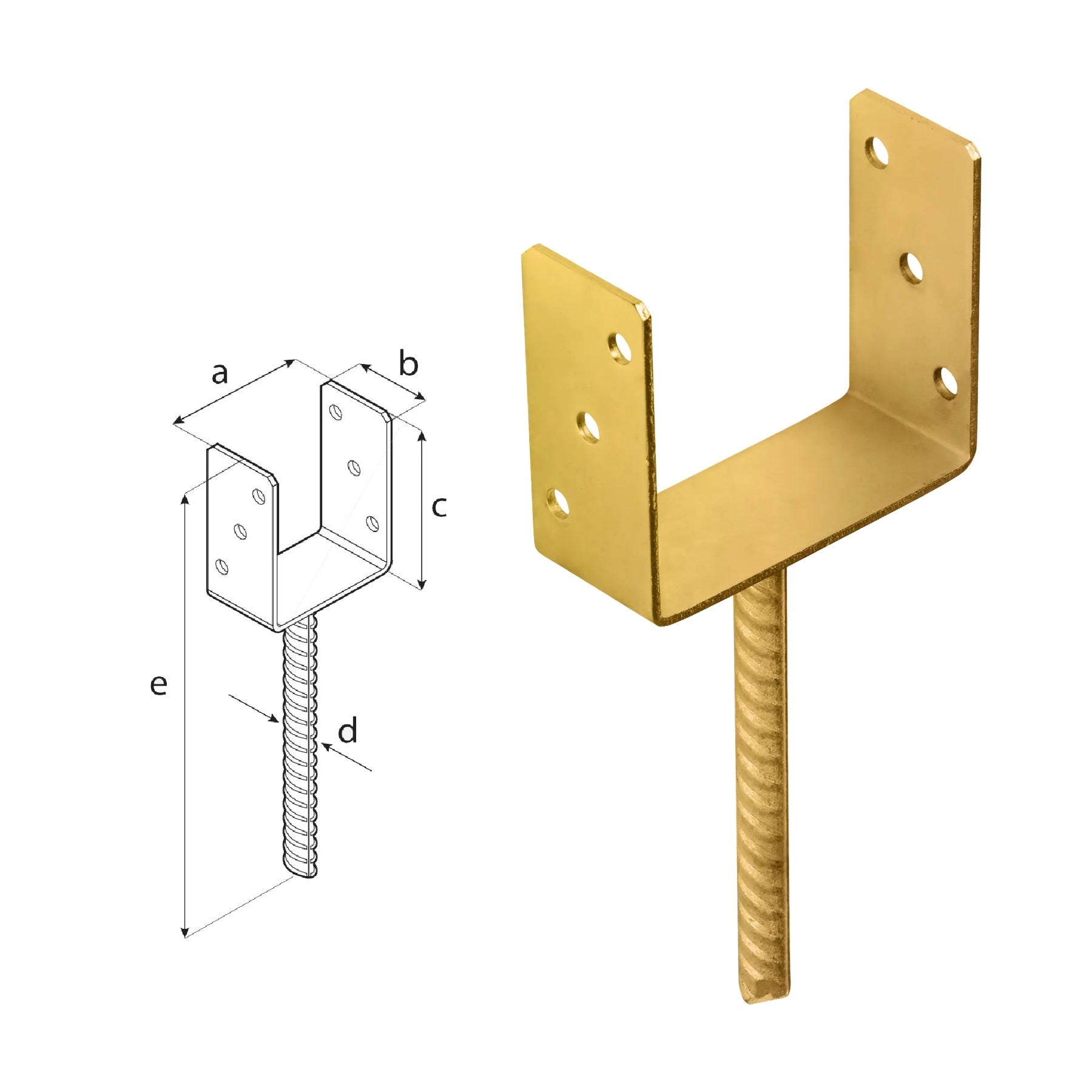

DOMAX PS zapuštěná patka sloupku typu U ZNZ 140
× DOMAX PS zapuštěná patka sloupku typu U ZNZ 140

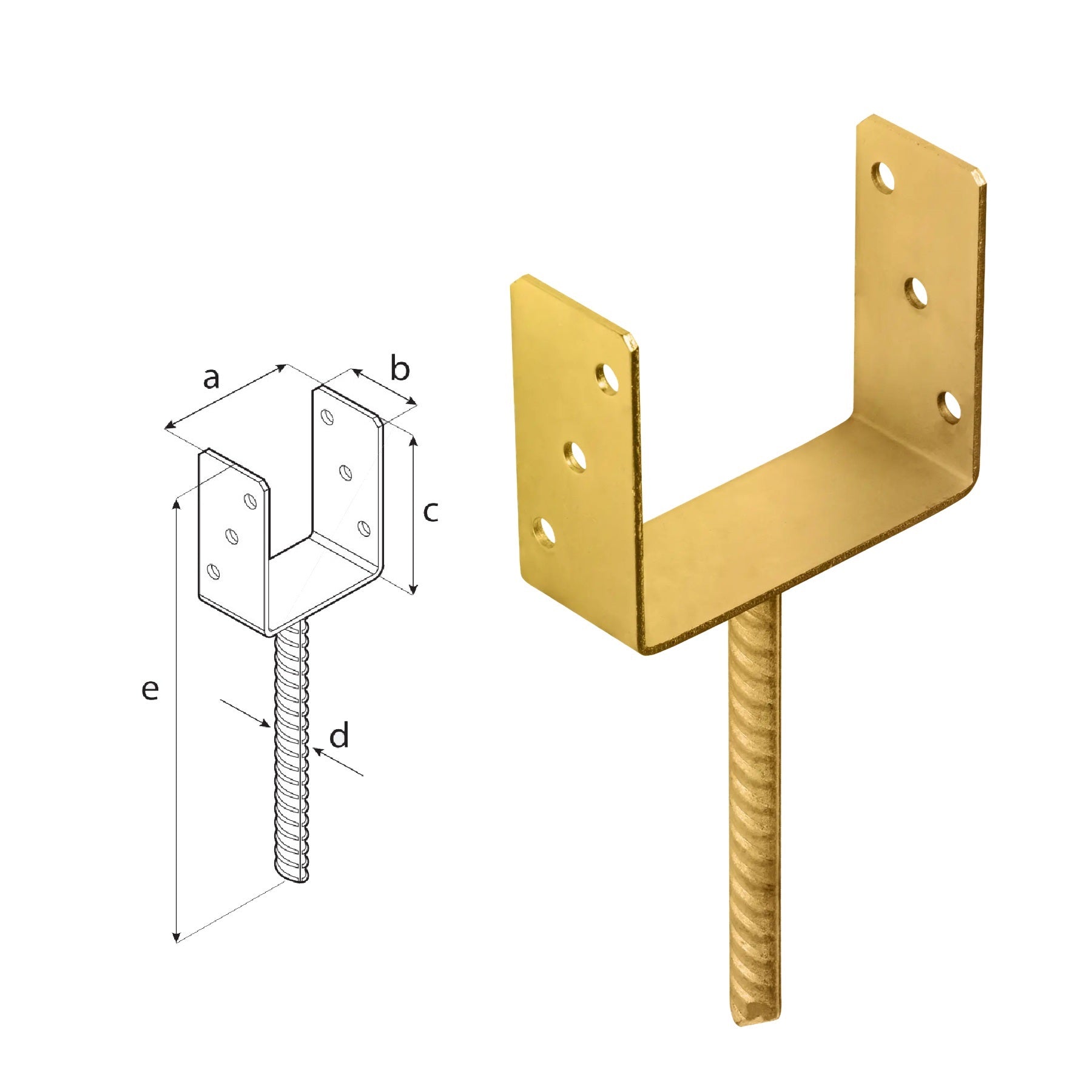

DOMAX PS zapuštěná patka sloupku typu U ZNZ 150
× DOMAX PS zapuštěná patka sloupku typu U ZNZ 150

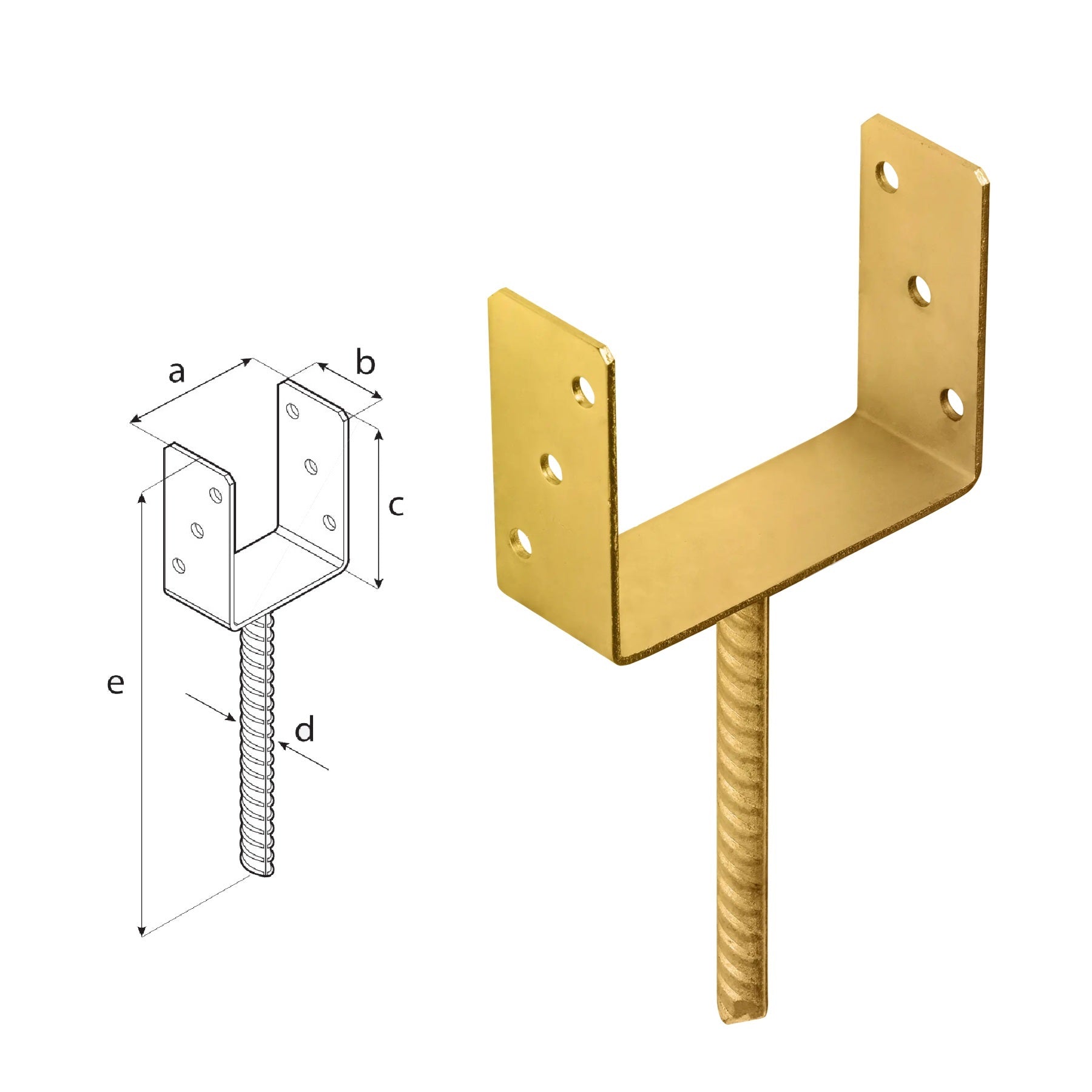

DOMAX PS zapuštěná patka sloupku typu U ZNZ 160
× DOMAX PS zapuštěná patka sloupku typu U ZNZ 160
DOMAX PS zapuštěná patka sloupku typu U C 70
× DOMAX PS zapuštěná patka sloupku typu U C 70

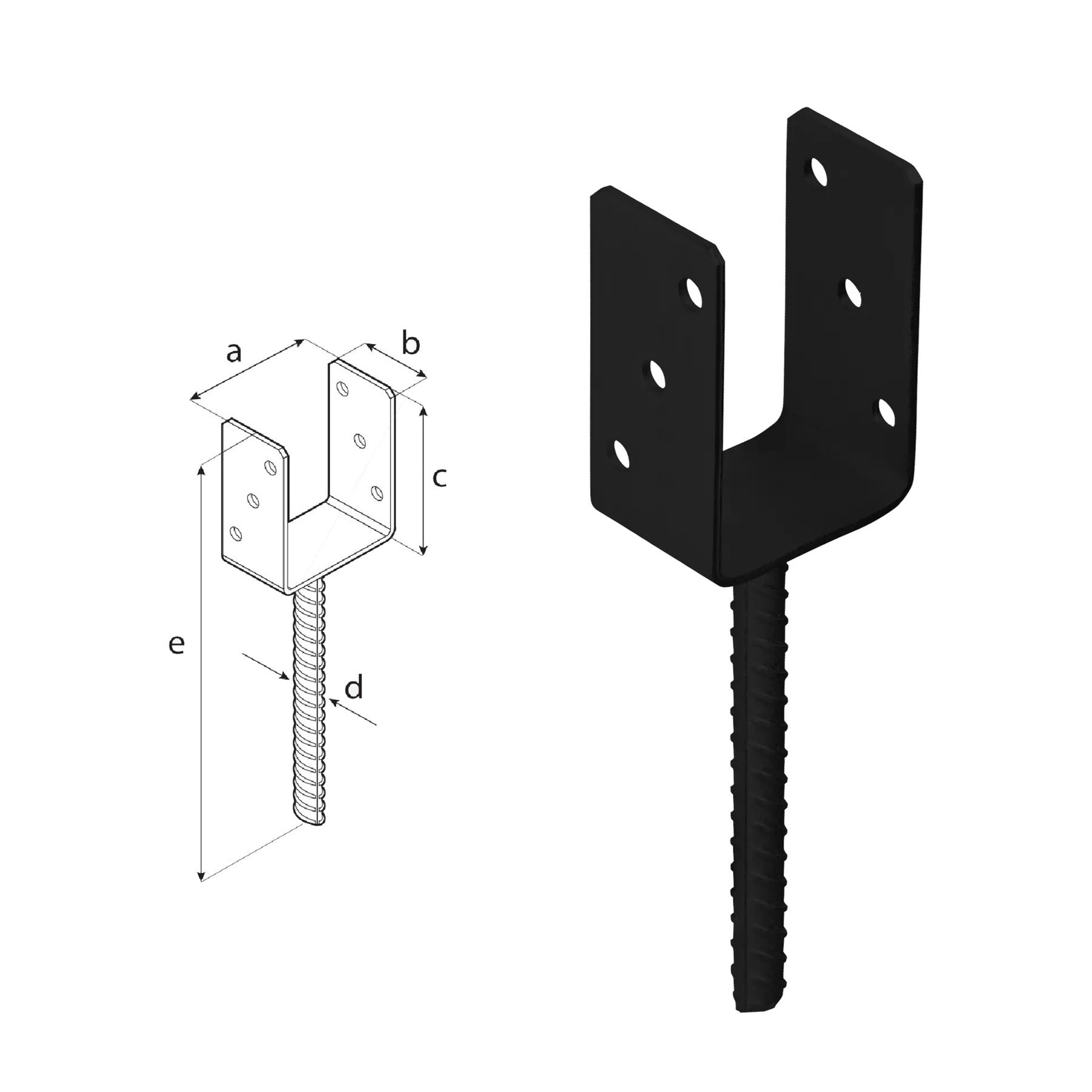

DOMAX PS zapuštěná patka sloupku typu U C 80
× DOMAX PS zapuštěná patka sloupku typu U C 80

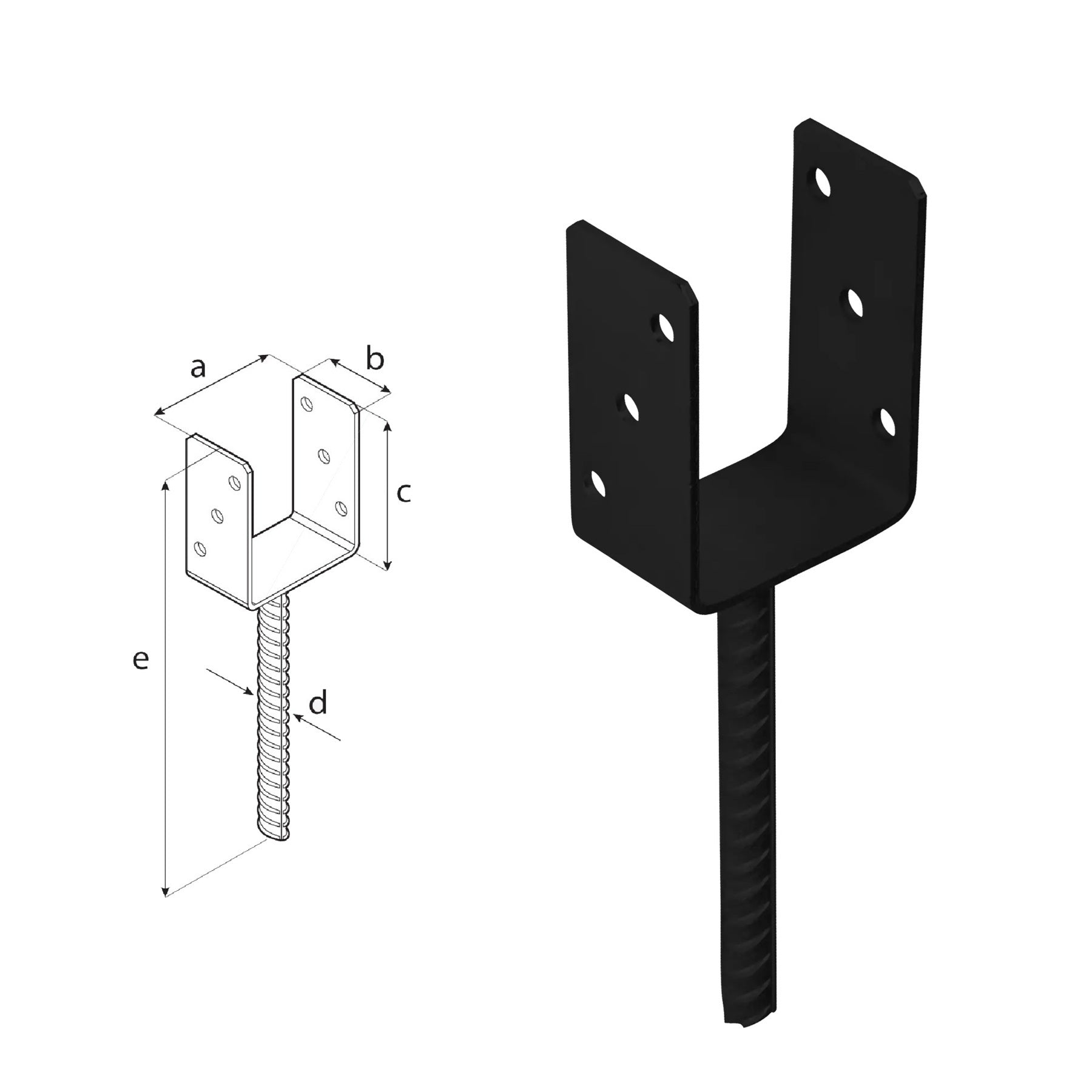

DOMAX PS zapuštěná patka sloupku typu U C 90
× DOMAX PS zapuštěná patka sloupku typu U C 90
DOMAX PS zapuštěná patka sloupku typu U C 100
× DOMAX PS zapuštěná patka sloupku typu U C 100

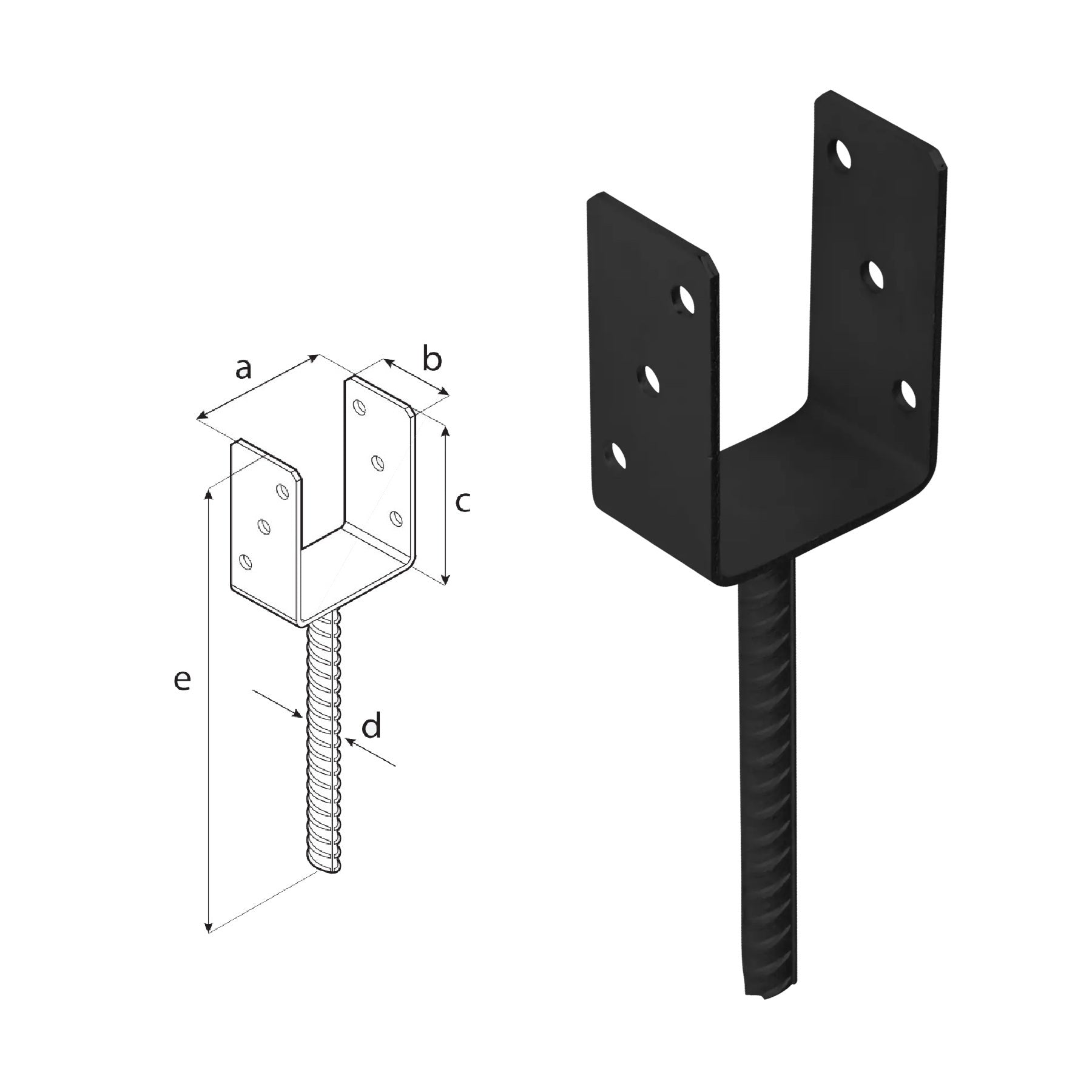

DOMAX PS zapuštěná patka sloupku typu U AN 70
× DOMAX PS zapuštěná patka sloupku typu U AN 70
DOMAX PS zapuštěná patka sloupku typu U AN 80
× DOMAX PS zapuštěná patka sloupku typu U AN 80
DOMAX PS zapuštěná patka sloupku typu U AN 90
× DOMAX PS zapuštěná patka sloupku typu U AN 90
DOMAX PS zapuštěná patka sloupku typu U AN 100
× DOMAX PS zapuštěná patka sloupku typu U AN 100
DOMAX PS zapuštěná patka sloupku typu U
× DOMAX PS zapuštěná patka sloupku typu U
DOMAX PS zapuštěná patka sloupku typu U
× DOMAX PS zapuštěná patka sloupku typu U
DOMAX PS zapuštěná patka sloupku typu U
DOMAX PS zapuštěná patka sloupku typu UDOMAX PS zapuštěná patka sloupku typu U 60 rozmeryDOMAX PS zapuštěná patka sloupku typu UDOMAX PS zapuštěná patka sloupku typu UDOMAX PS zapuštěná patka sloupku typu UDOMAX PS zapuštěná patka sloupku typu UDOMAX PS 60 zapuštěná patka sloupku typu U žárový zinek (ZNO) DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 70DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 75DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 80DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 90DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 100DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 120DOMAX PS zapuštěná patka sloupku typu U žárový zinek (ZNO) 140DOMAX PS zapuštěná patka sloupku typu U ZNG 60DOMAX PS zapuštěná patka sloupku typu U ZNG 70DOMAX PS zapuštěná patka sloupku typu U ZNG 75DOMAX PS zapuštěná patka sloupku typu U ZNG 80DOMAX PS zapuštěná patka sloupku typu U ZNG 90DOMAX PS zapuštěná patka sloupku typu U ZNG 100DOMAX PS zapuštěná patka sloupku typu U ZNG 120DOMAX PS zapuštěná patka sloupku typu U ZNG 140DOMAX PS zapuštěná patka sloupku typu U ZNG 150DOMAX PS zapuštěná patka sloupku typu U ZNG 160DOMAX PS zapuštěná patka sloupku typu U ZNZ 60DOMAX PS zapuštěná patka sloupku typu U ZNZ 70DOMAX PS zapuštěná patka sloupku typu U ZNZ 80DOMAX PS zapuštěná patka sloupku typu U ZNZ 90DOMAX PS zapuštěná patka sloupku typu U ZNZ 100DOMAX PS zapuštěná patka sloupku typu U ZNZ 120DOMAX PS zapuštěná patka sloupku typu U ZNZ 140DOMAX PS zapuštěná patka sloupku typu U ZNZ 150DOMAX PS zapuštěná patka sloupku typu U ZNZ 160DOMAX PS zapuštěná patka sloupku typu U C 70DOMAX PS zapuštěná patka sloupku typu U C 80DOMAX PS zapuštěná patka sloupku typu U C 90DOMAX PS zapuštěná patka sloupku typu U C 100DOMAX PS zapuštěná patka sloupku typu U AN 70DOMAX PS zapuštěná patka sloupku typu U AN 80DOMAX PS zapuštěná patka sloupku typu U AN 90DOMAX PS zapuštěná patka sloupku typu U AN 100DOMAX PS zapuštěná patka sloupku typu UDOMAX PS zapuštěná patka sloupku typu UDOMAX PS zapuštěná patka sloupku typu U

DOMAX PS zapuštěná patka sloupku typu U

DOMAXSKU: 4801

DOMAX PS zapuštěná patka sloupku typu U je zahradní konstrukční prvek. Třírozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům.

Více informací
Typ povlaku: Žárový zinek (ZNO)
Rozměry patky: PS 60 U - 61 x 60 x 124 x 4,0 mm (6 ks)
Skladem, pravděpodobně doručíme 20. 8. 2026
PPL již od 99 Kč
358 Kč
295,87 Kč bez DPH
59,67 Kč s DPH / ks
Cena s Cashback 307 Kč
Zapojte se do věrnostního programu
Doporučené produkty
DOMAX PWD Ø10 mm vrut do dřevaDOMAX PWD Ø10 mm vrut do dřevaDOMAX PWD Ø10 mm vrut do dřeva - montážDOMAX PWD Ø10 mm vrut do dřevaDOMAX PWD Ø10 mm vrut do dřeva - 50 mm
DOMAX PWD Ø10 mm vrut do dřeva
3891
109 – 114 Kč Od 3,30 Kč s DPH / ks
Skladem, pravděpodobně doručíme 20. 8. 2026
Vyberte možnosti
DOMAX CTO 08040 vrut pro zahradní architekturuDOMAX CTO vrut pro zahradní architekturu montážDOMAX CTO vrut pro zahradní architekturu montážDOMAX CTO vrut pro zahradní architekturu použitíDOMAX CTO vrut pro zahradní architekturu použití
DOMAX CTO vrut pro zahradní architekturu
320804
129 – 289 Kč Od 2,59 Kč s DPH / ks
Skladem, pravděpodobně doručíme 20. 8. 2026
Vyberte možnosti
Popis

DOMAX PS zapuštěná patka sloupku typu U je zahradní konstrukční prvek. Třírozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Používají se ke spojování kolmých nosných prvků z masivního dřeva vedle sebe za účelem vytvoření spojů, které musí splňovat požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základním požadavku na stavby č. 1 podle nařízení (EU) č. 305/2011.

K zapuštěné patke sloupku DOMAX PS, se používají vruty DOMAX CTO pro zahradní architekturu a vruty do dřeva DOMAX PWD Ø10 mm. Tato kombinace zajišťuje pevné, stabilní a dlouhodobě spolehlivé uchycení sloupků.

Výhody

  • Vysoká nosnost a pevnost v tahu
  • Určeno pro spojování dřeva s dřevem, betonem nebo ocelí
  • Spolehlivá odolnost proti vytažení
  • Prášková povrchová úprava pro lepší ochranu proti korozi
  • Odolnost proti korozi (třídy C1 a C2)
  • Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
  • Třída použití 1, 2 a 3 - vhodné i pro venkovní použití (bez kyselých plynů a par)
  • Vysoká mechanická pevnost a dlouhá životnost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřebíky s kulatým dříkem v souladu s normou EN 14592+A1, s následujícími parametry:

  • Průměr: ≥ 4 mm
  • Kluzná mez My,k: 7168 N·mm
  • Parametr vytažení fax,k (odolnost proti vytažení): 7,8 N/mm²
  • Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen během užívání objektu udržovat řádný technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo nátěru musí být řádně ošetřeno, aby byla zajištěna ochrana proti vnějším vlivům.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny před povětrnostními vlivy, poškozením a/nebo rozbitím.

Technický popis

Patka

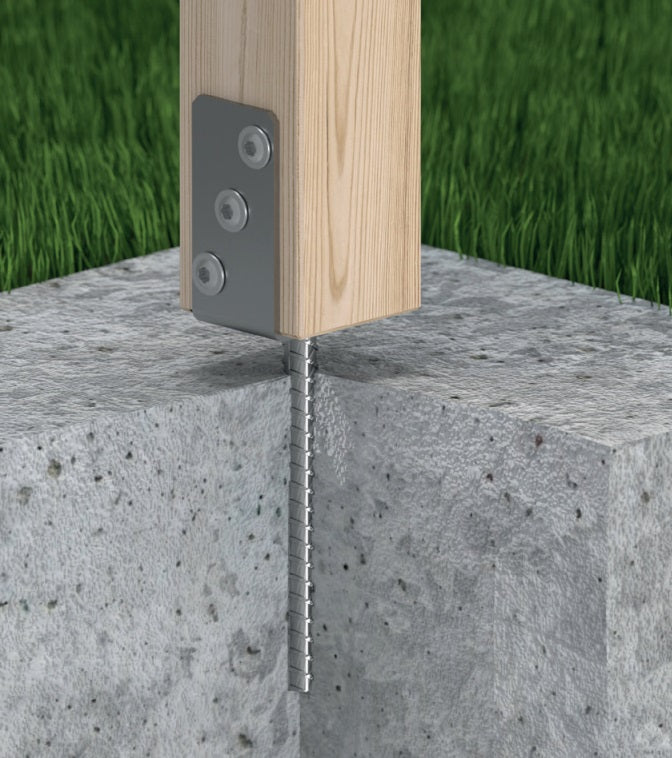

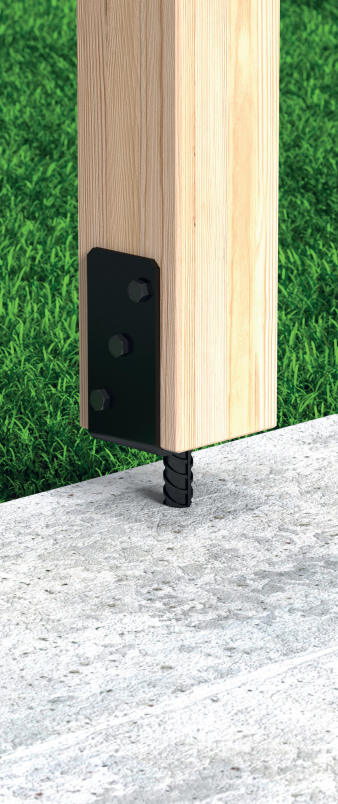

Patka sloupku typu „U“ umožňuje montáž dřevěných prvků na beton. Zajišťuje správnou dilataci dřeva od podkladu.
Upevnění
Dřevo: vruty do dřeva - CTO Ø10; vruty do dřeva - PWD Ø10; sada PNP
Povlak

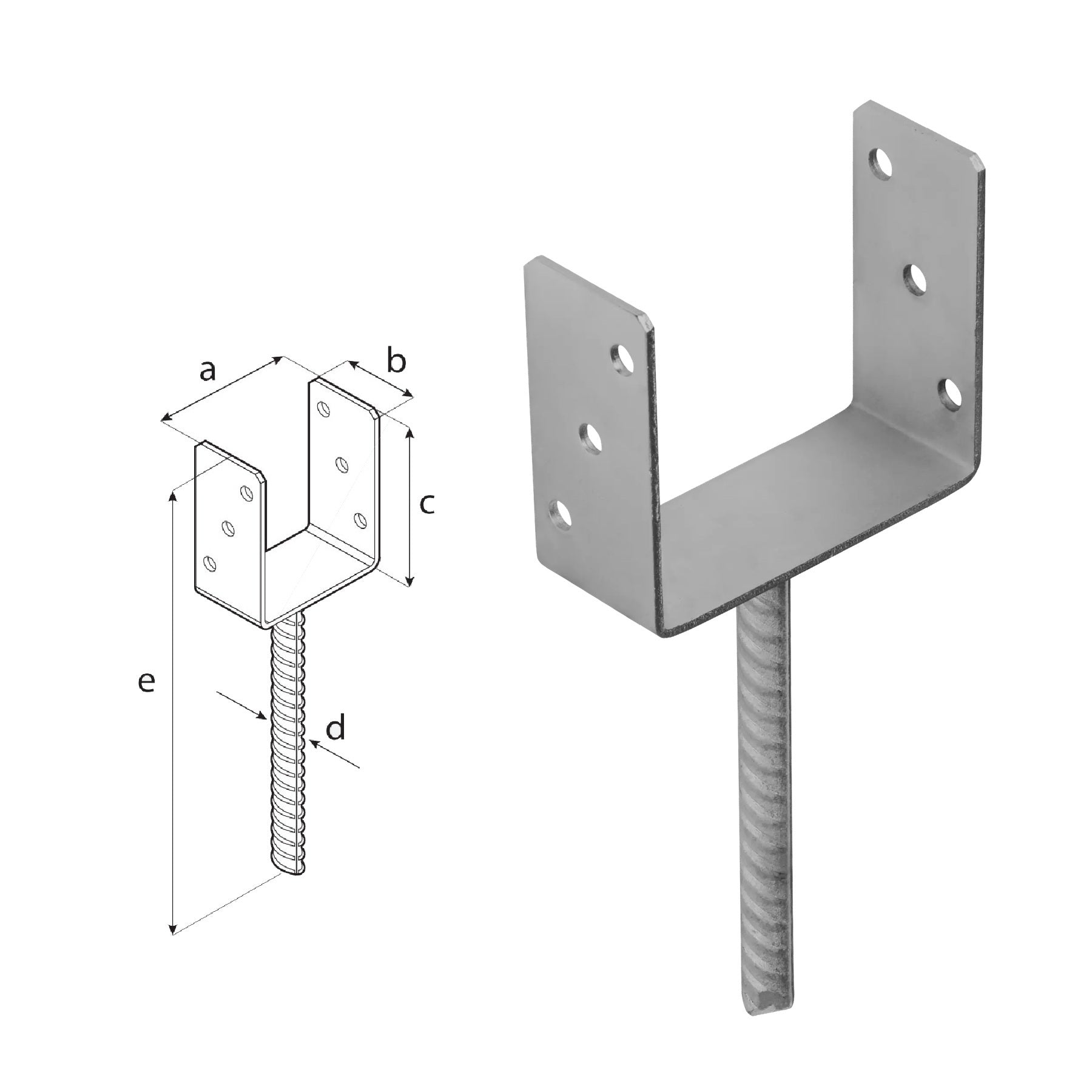

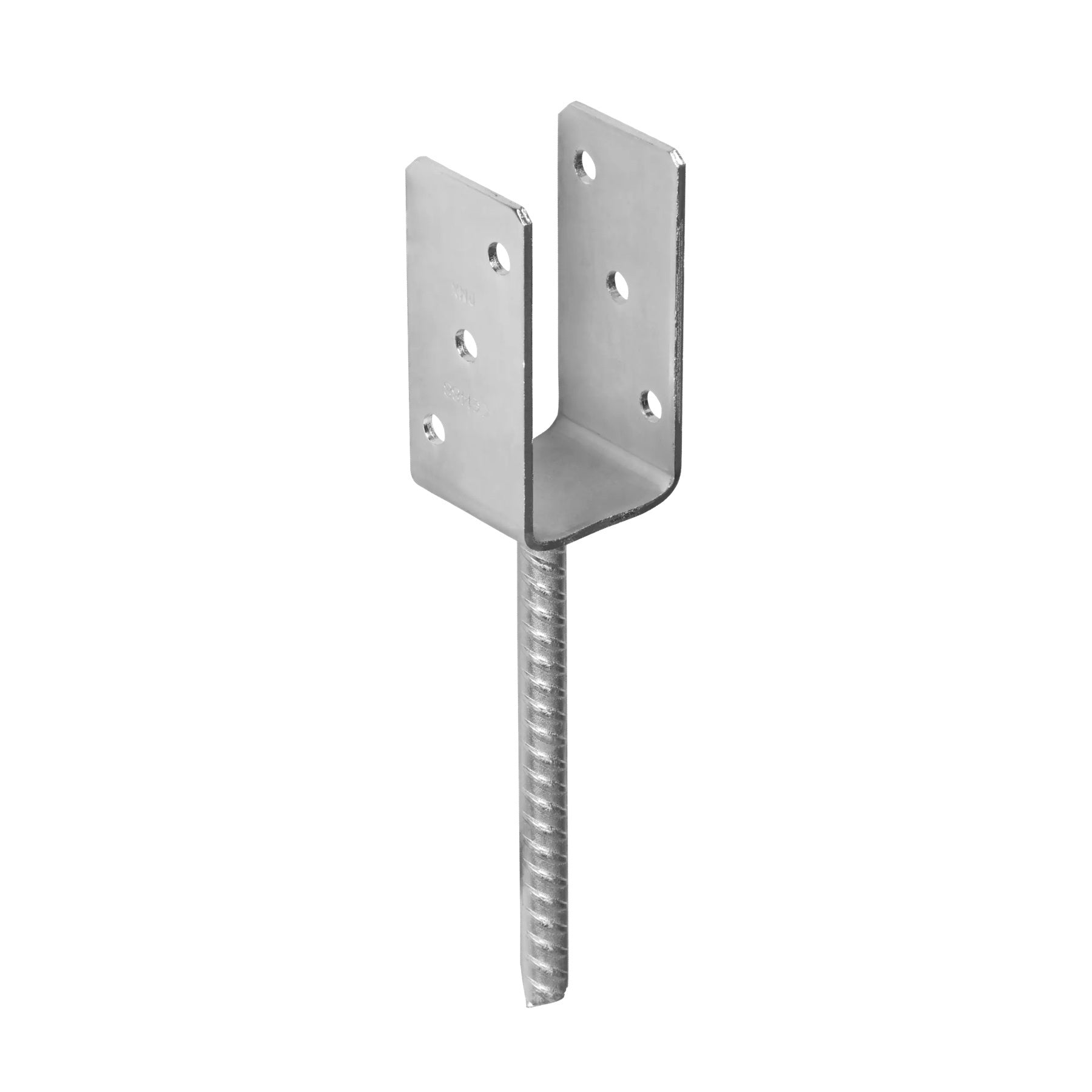

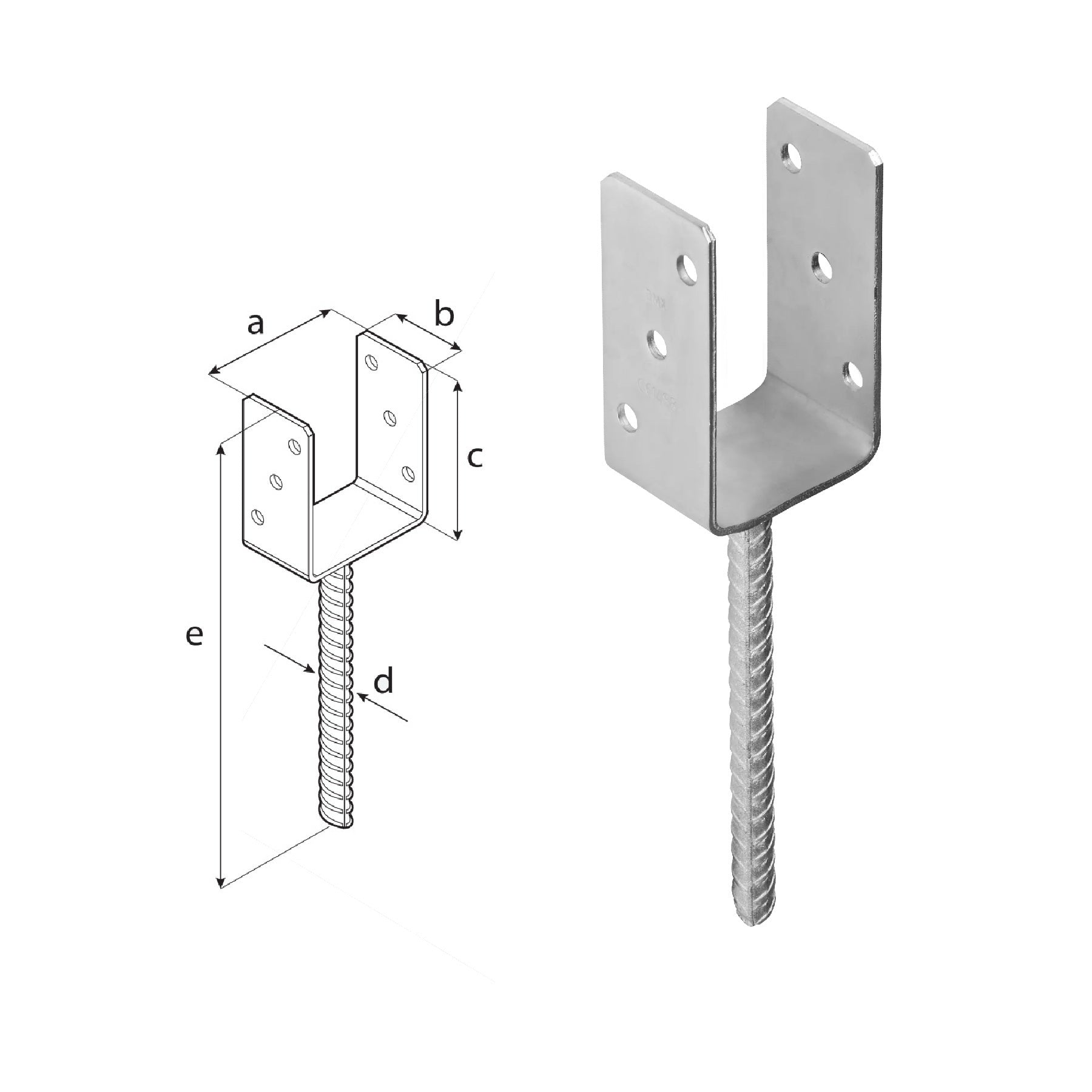

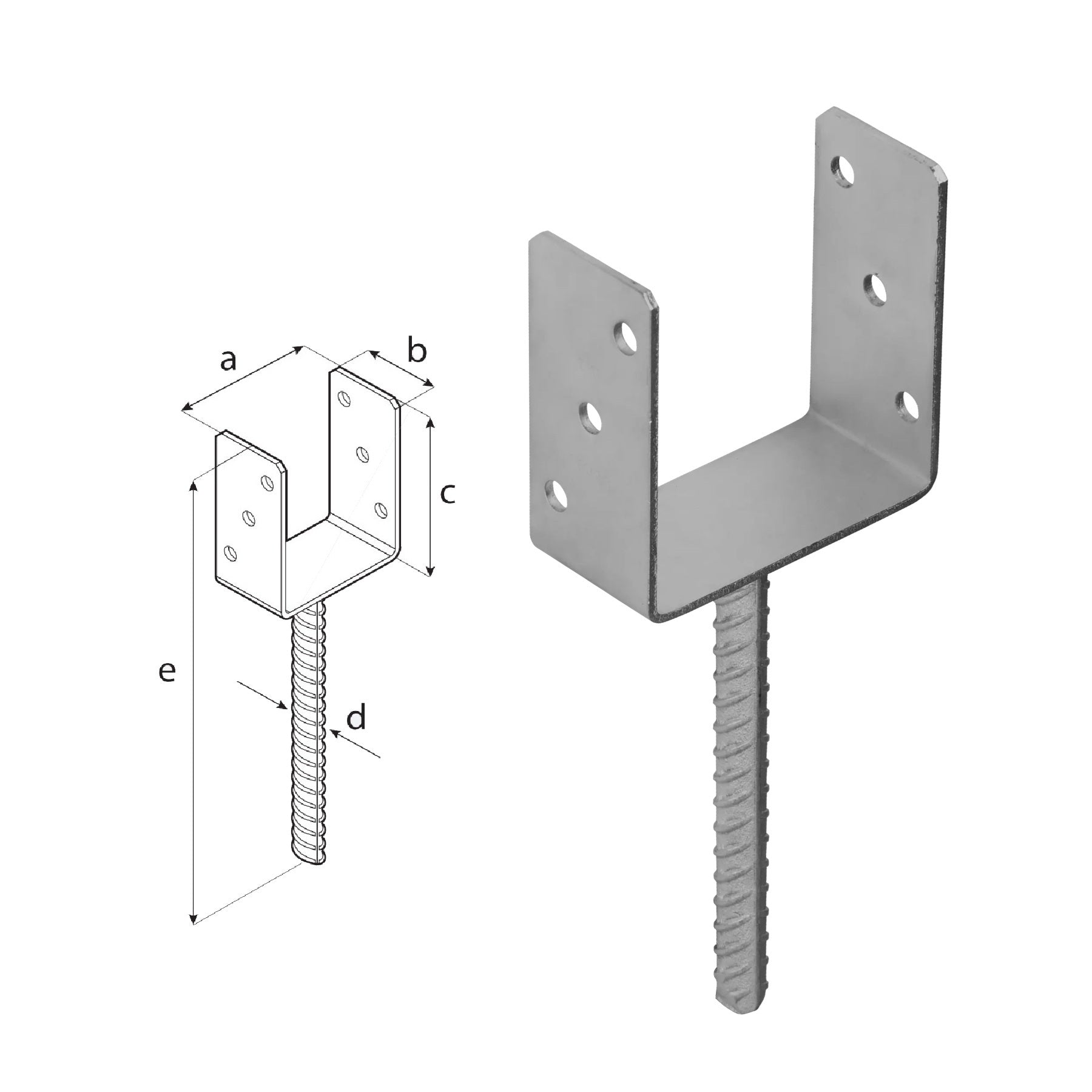

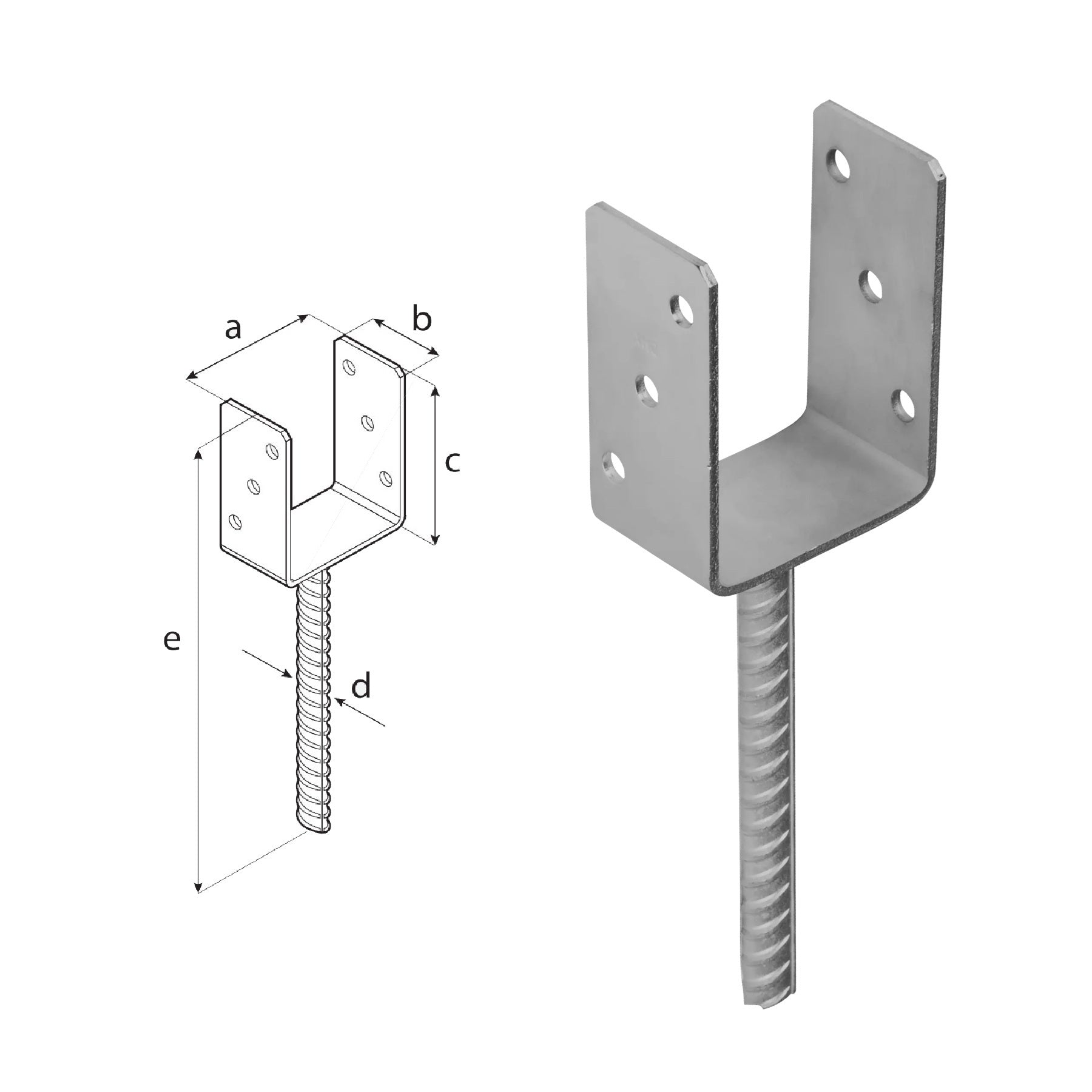

Žárový zinek (ZNO)

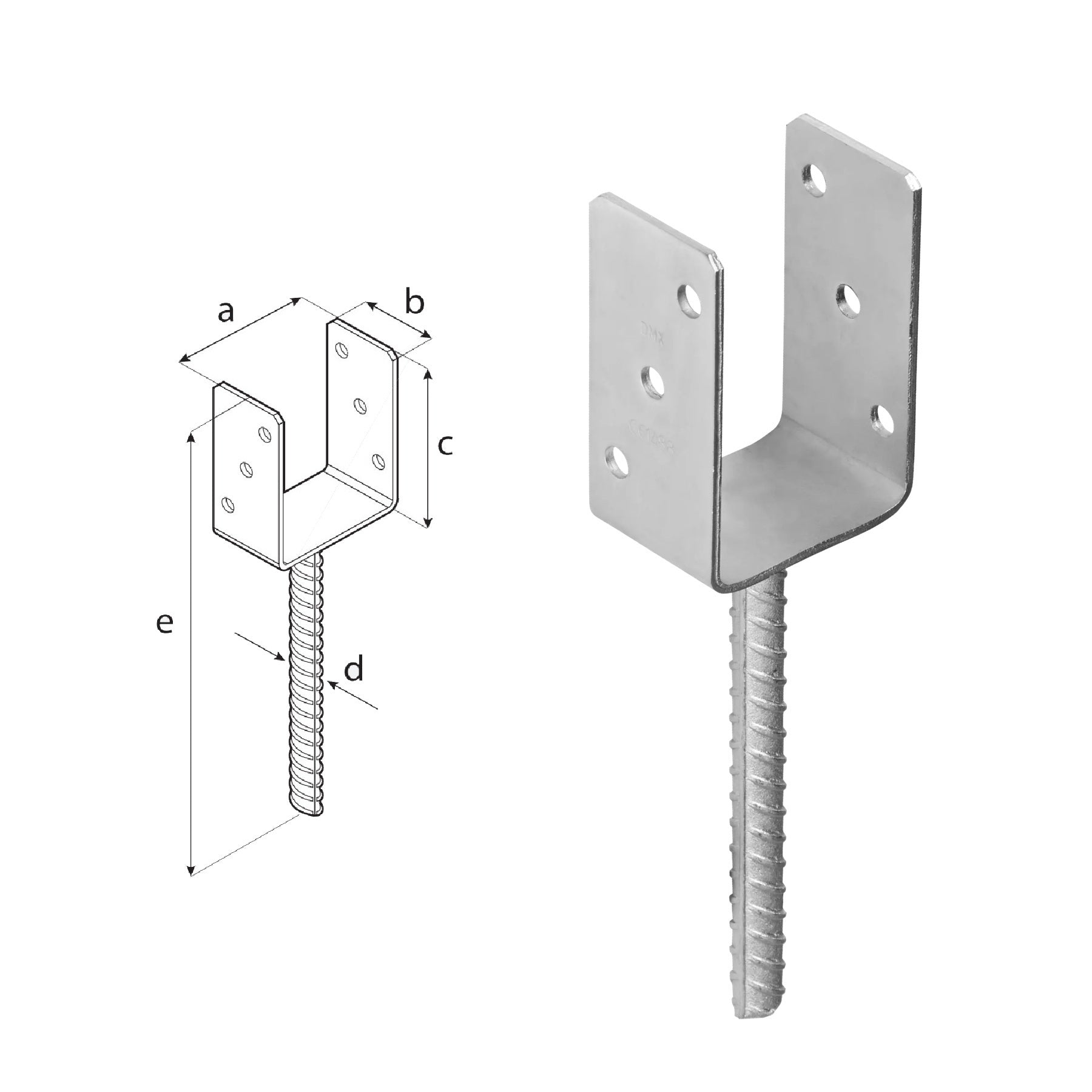

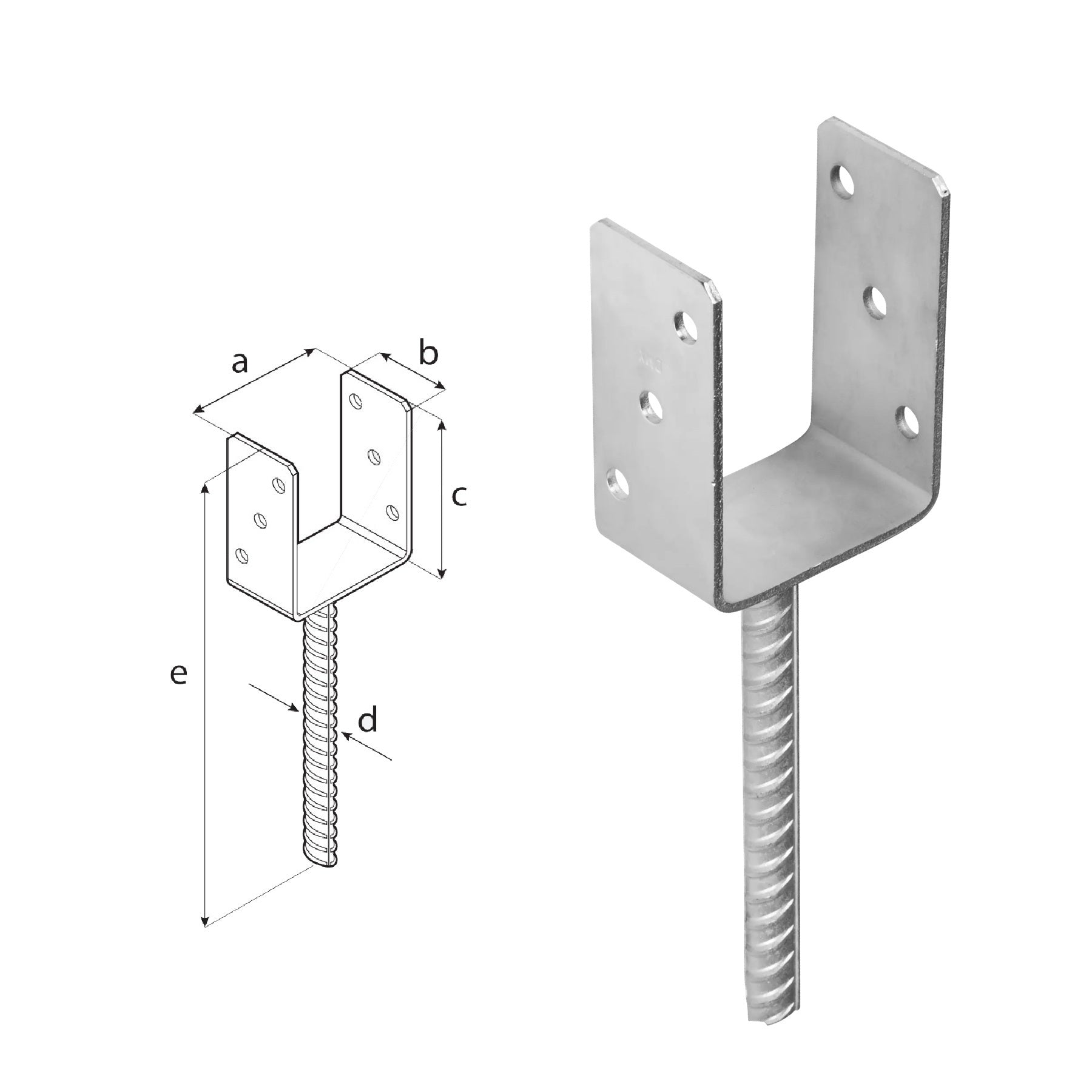

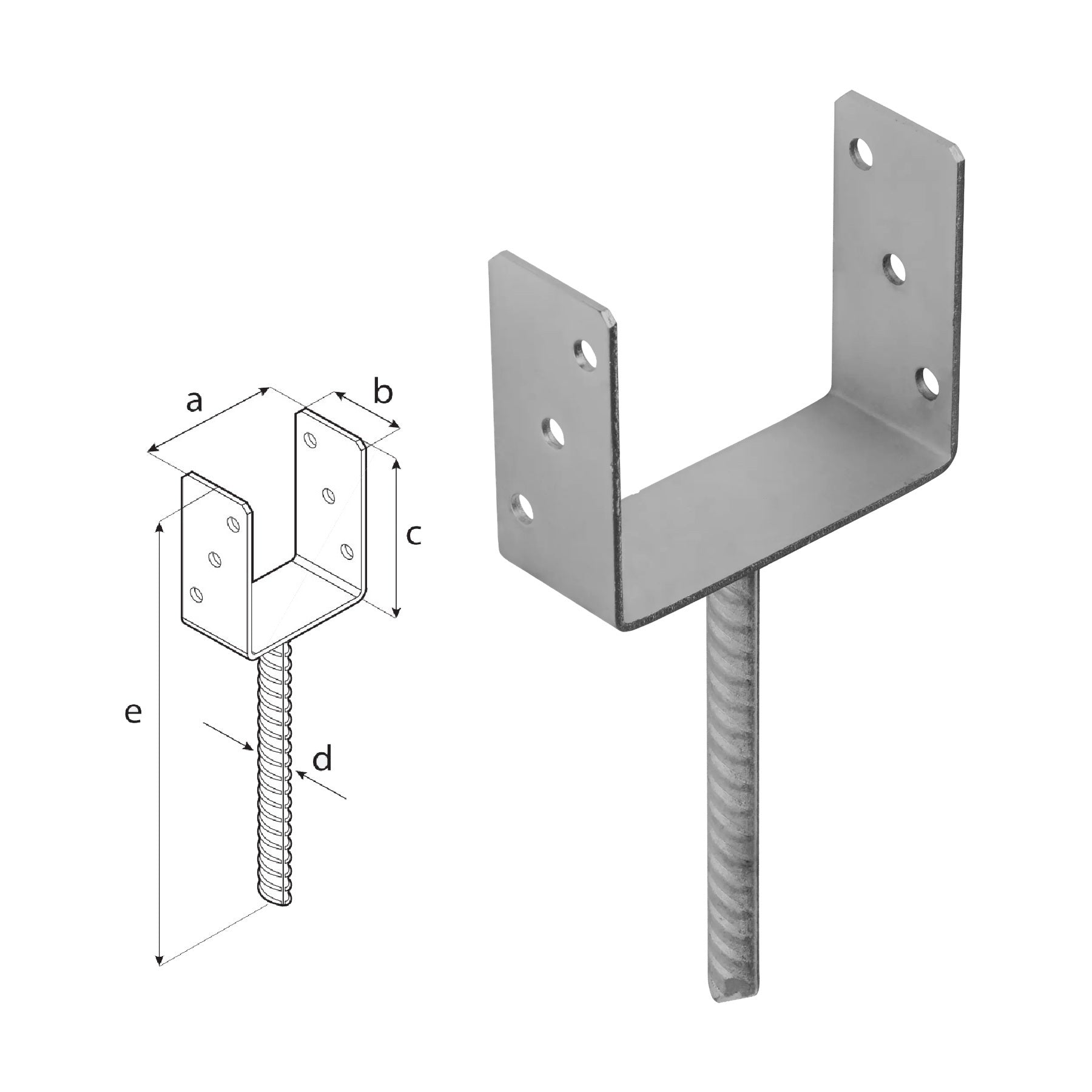

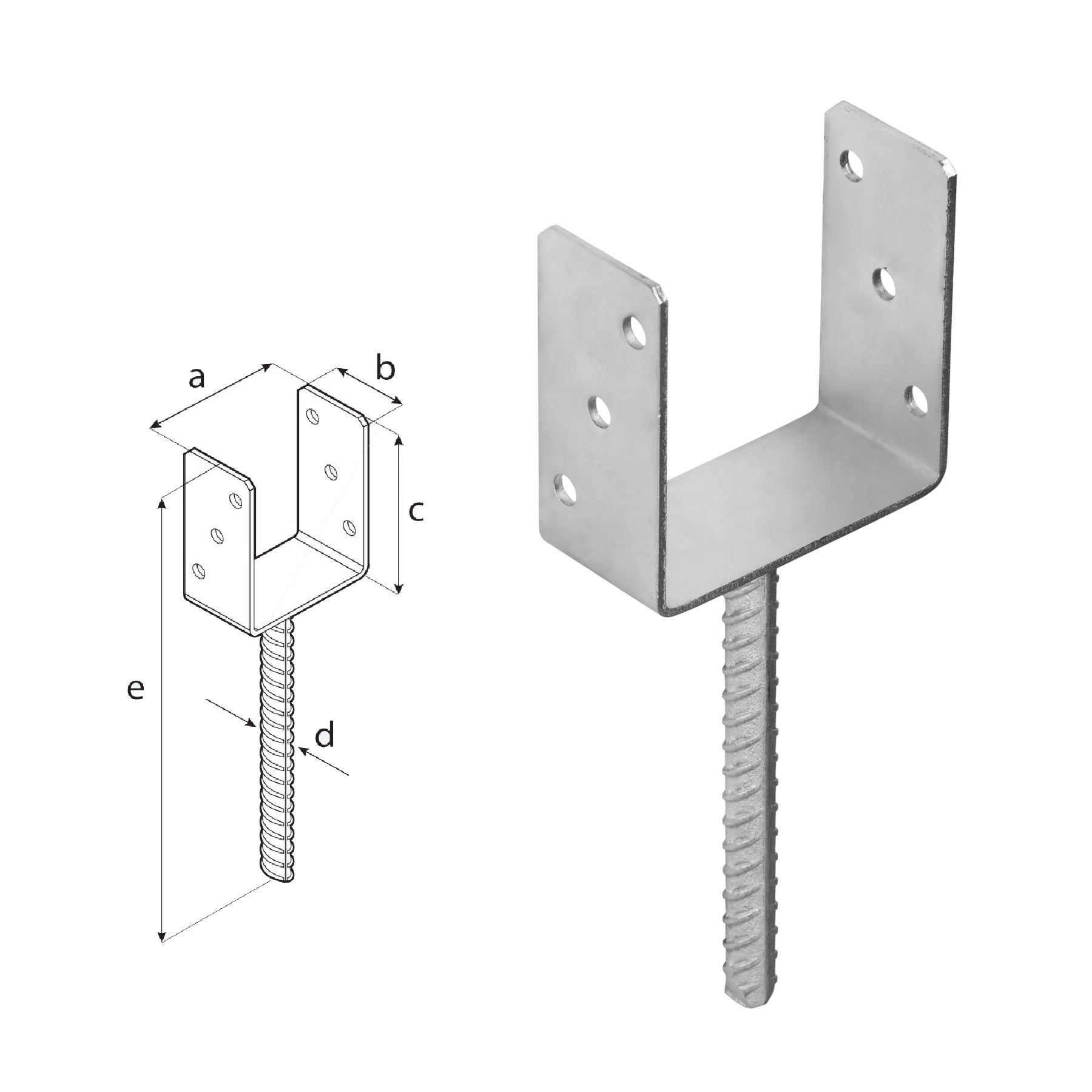

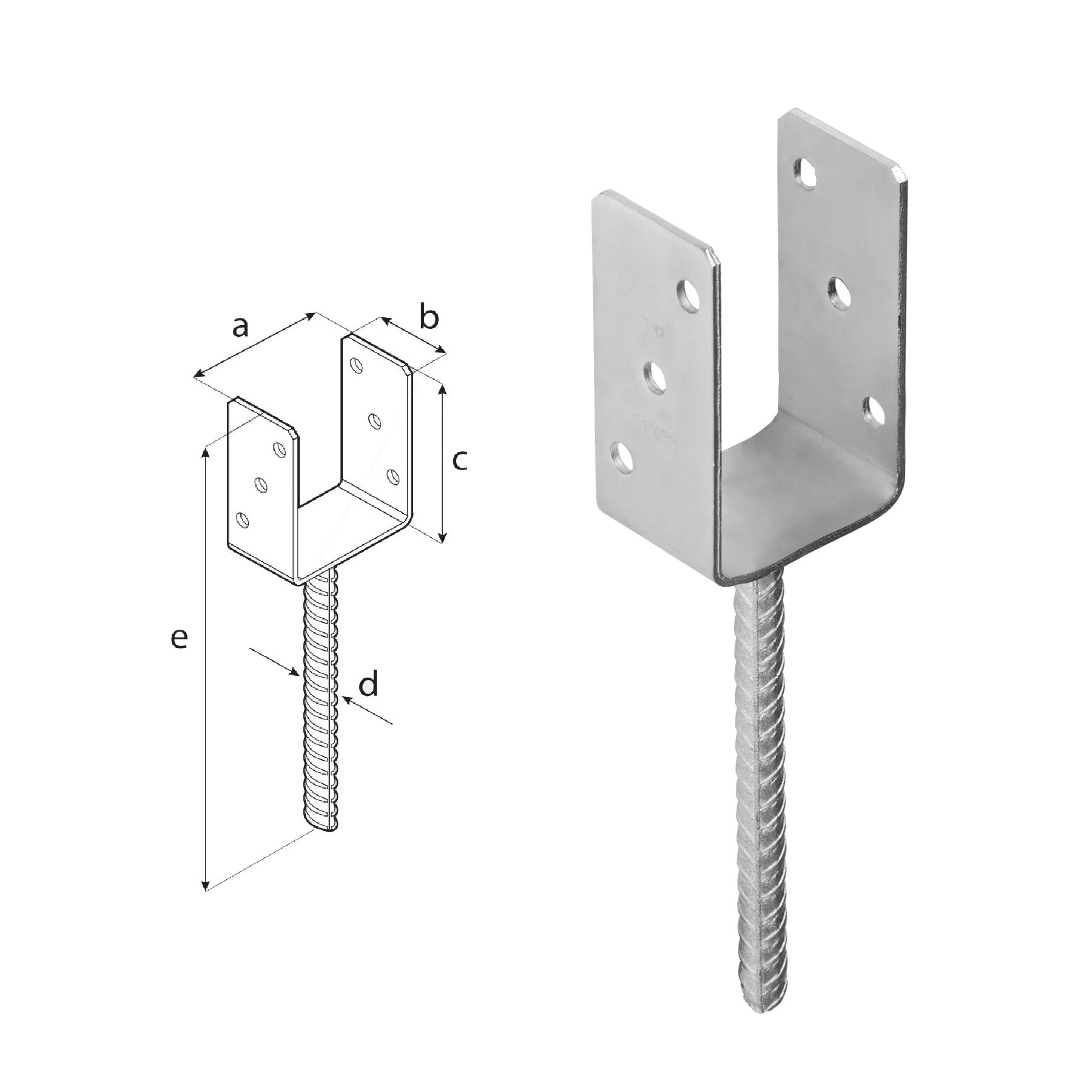

Galvanický zinek, stříbrný (ZNG)

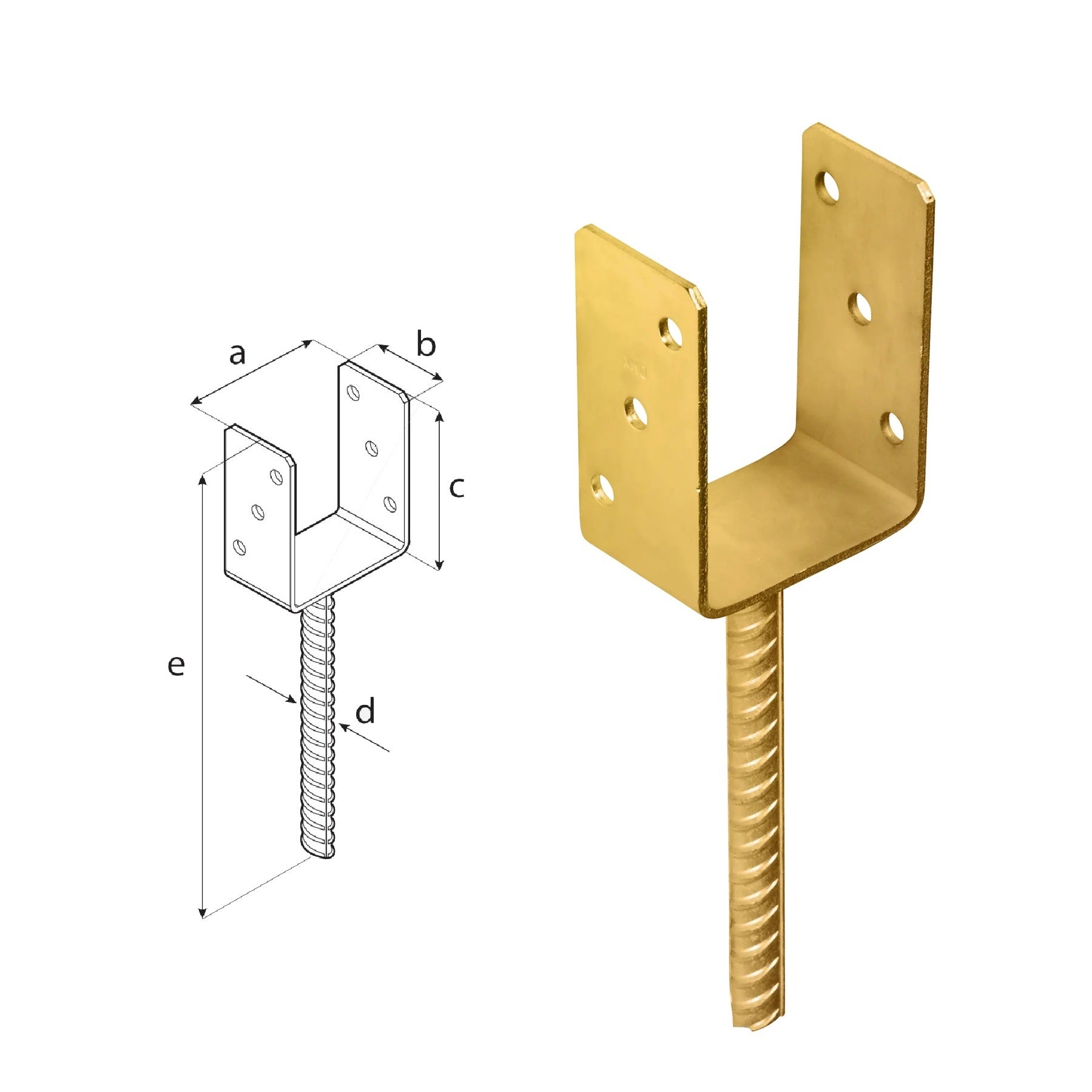

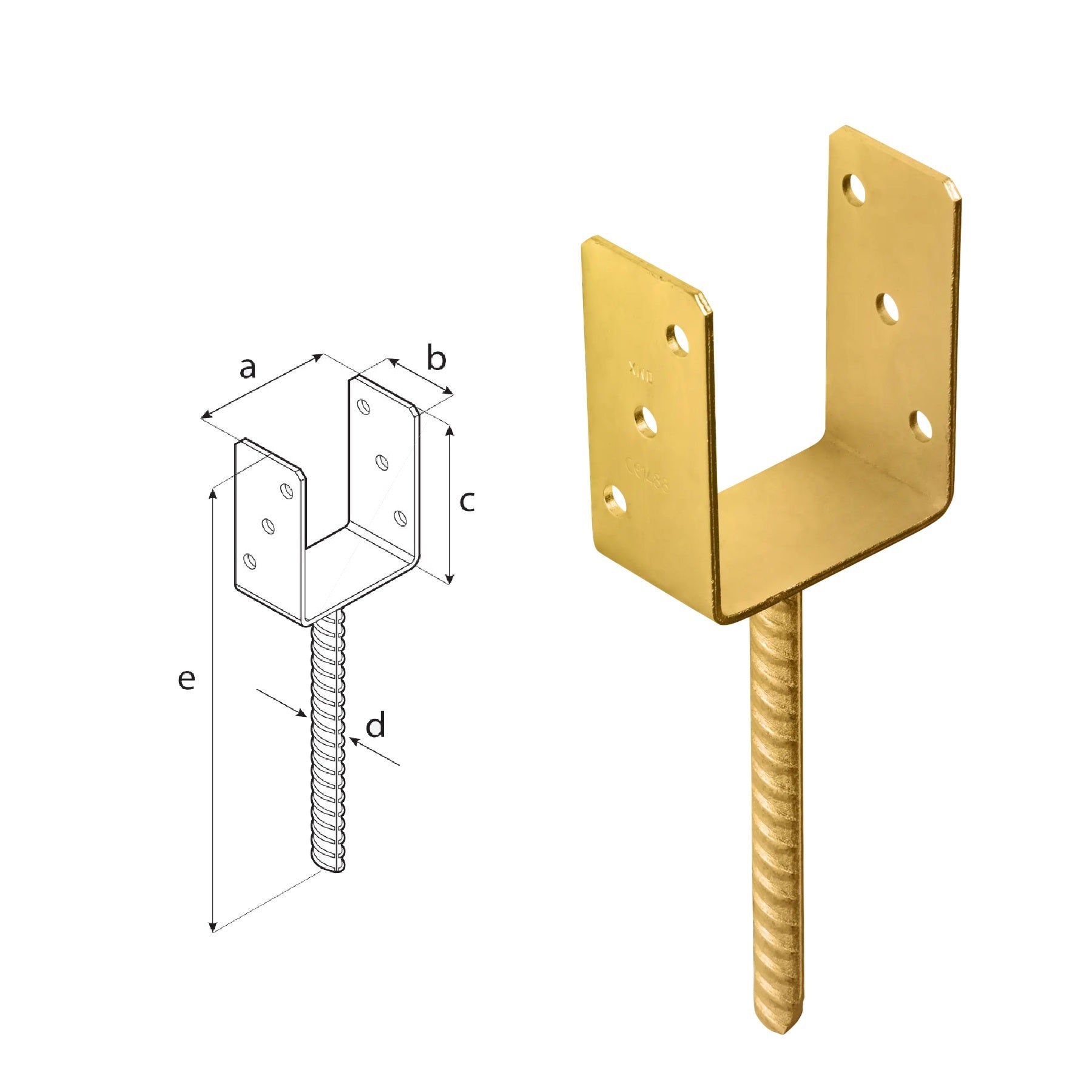

Galvanický zinek, žlutý (ZNZ)

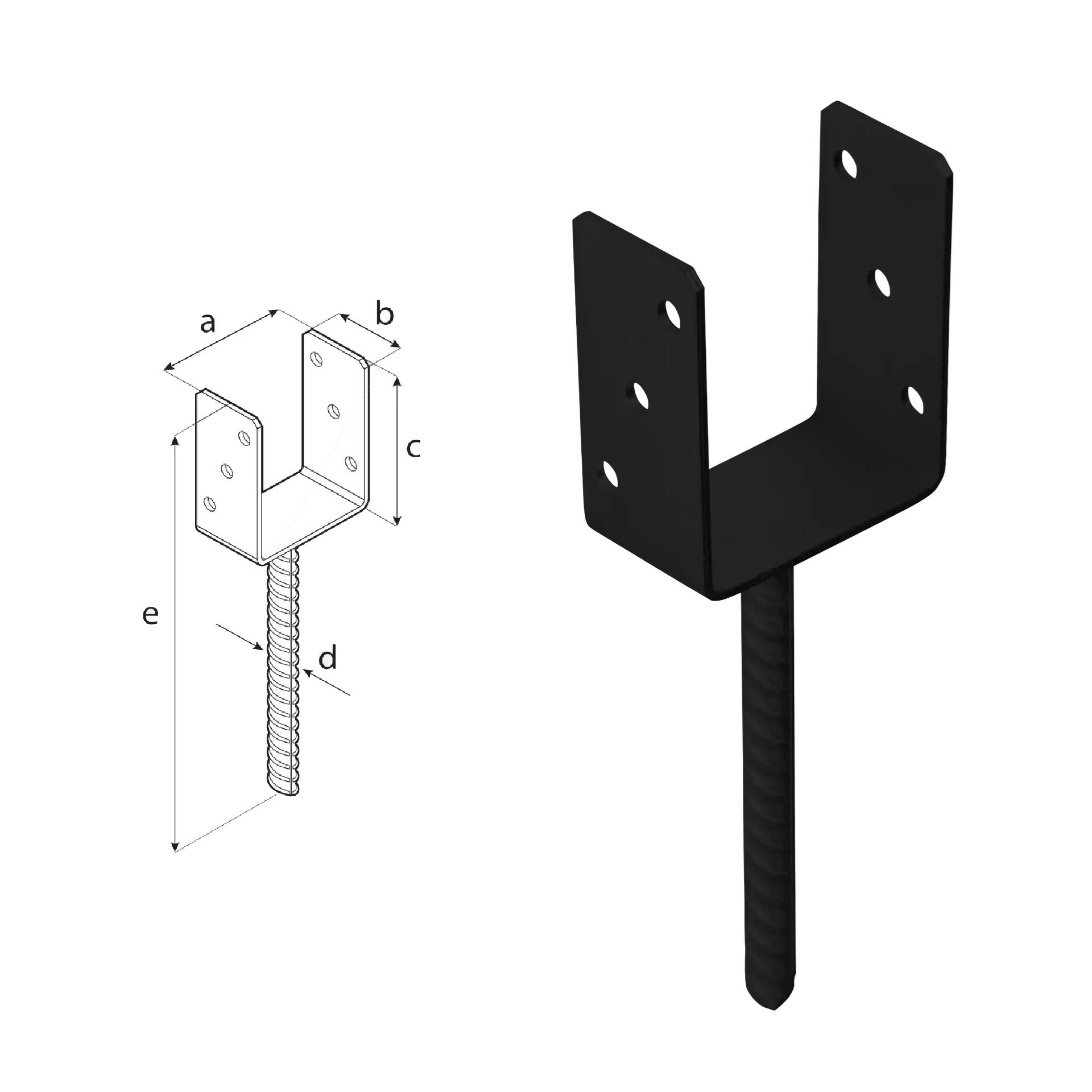

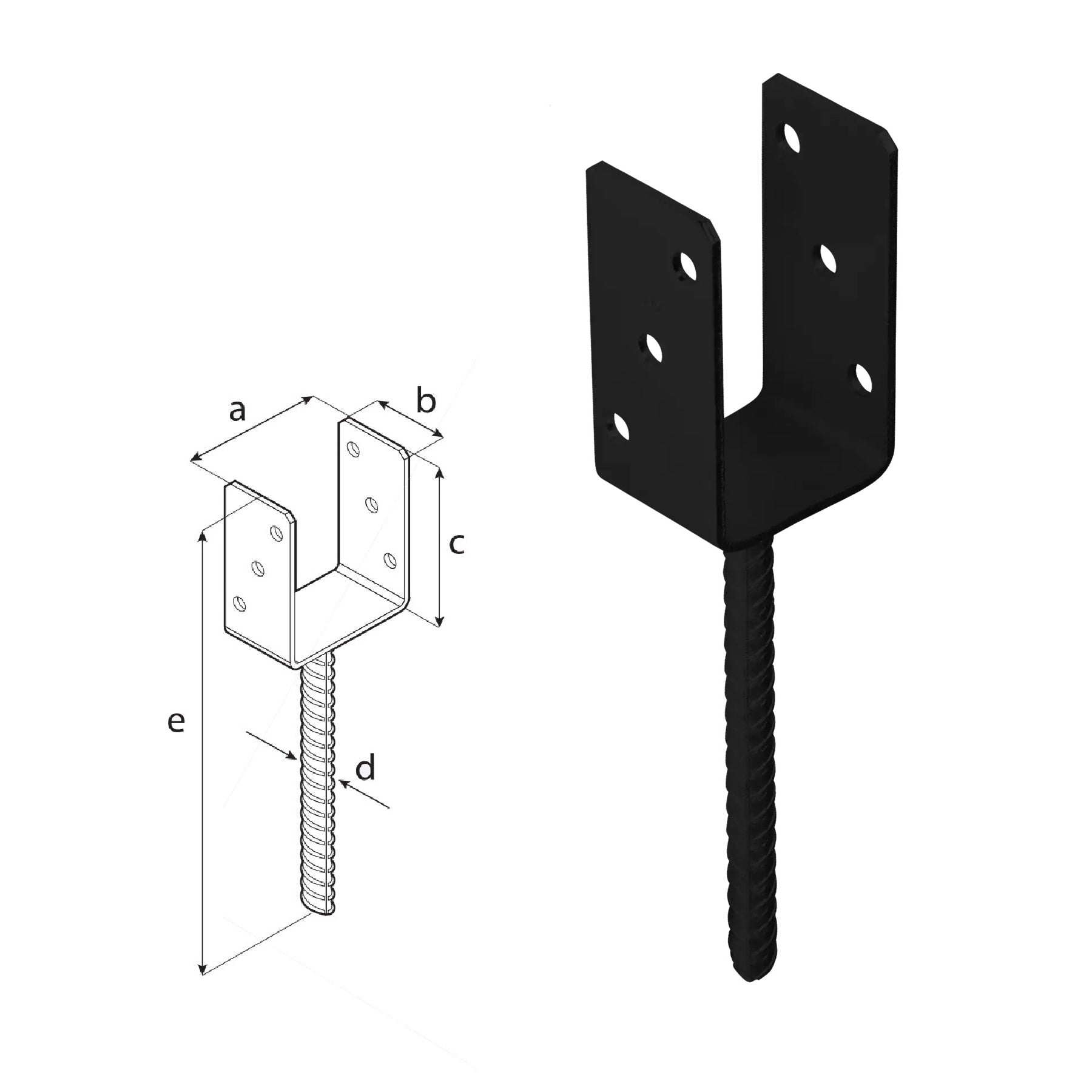

Nastříkaný práškovou barvou, černé (C)

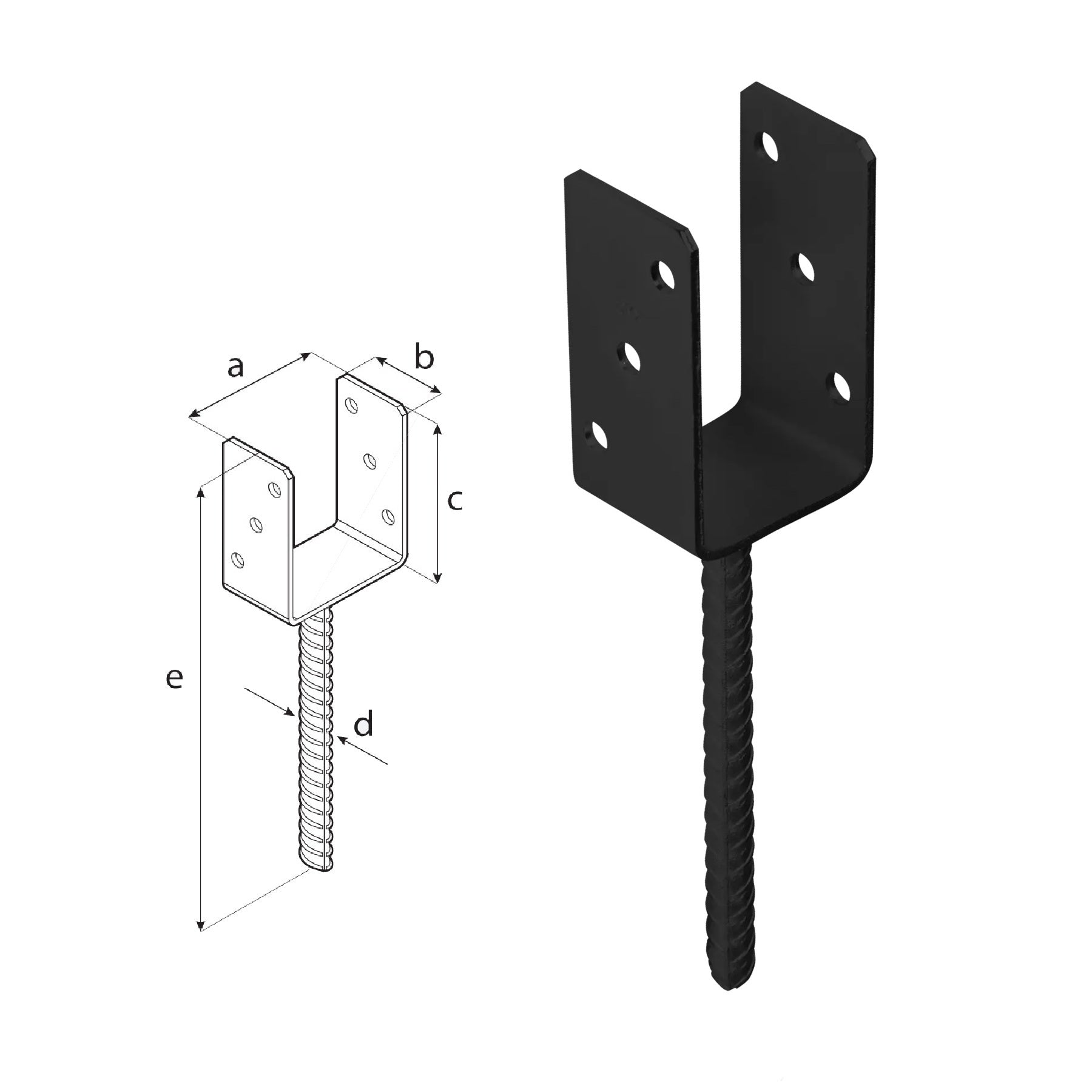

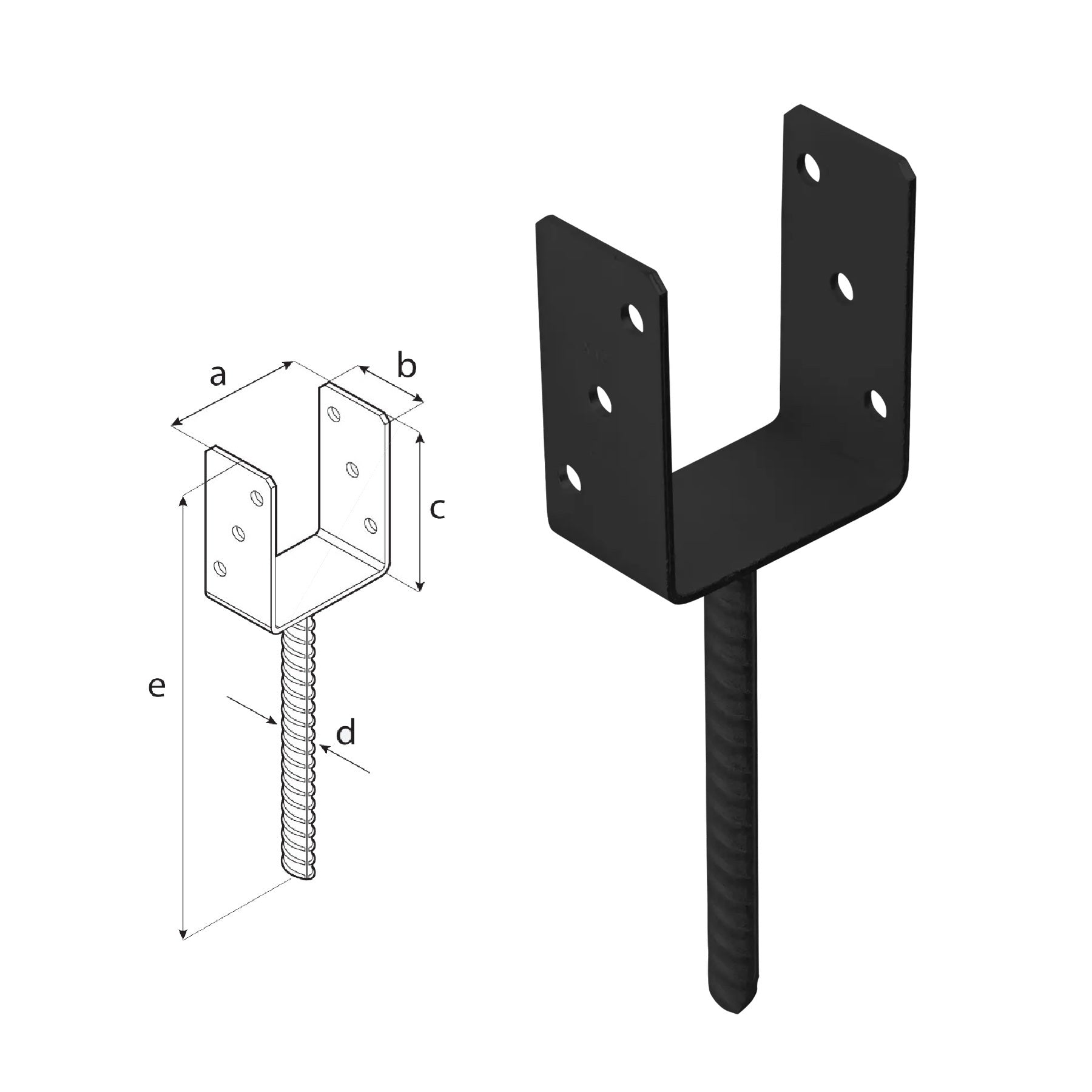

Nastříkaný práškovou barvou, antracit (AN)

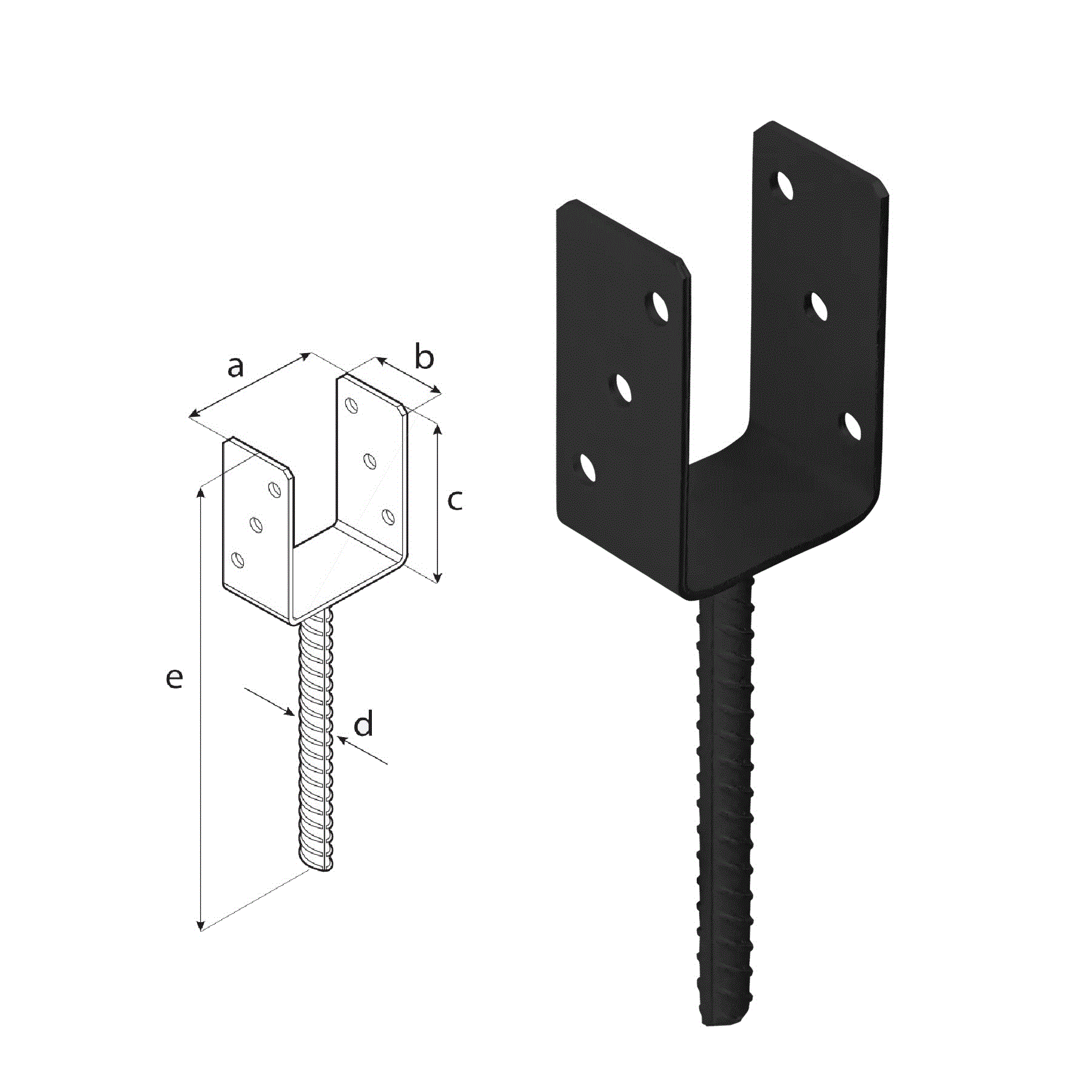

DOMAX PS zapuštěná patka sloupku typu U - nákres
DOMAX PS zapuštěná patka sloupku typu U - rozmery
DOMAX PS zapuštěná patka sloupku typu U - technické parametry
DOMAX PS zapuštěná patka sloupku typu U - schéma
DOMAX PS zapuštěná patka sloupku typu U
Technické parametry
Certifikace ETA 14/0425, ETA 20/1044
