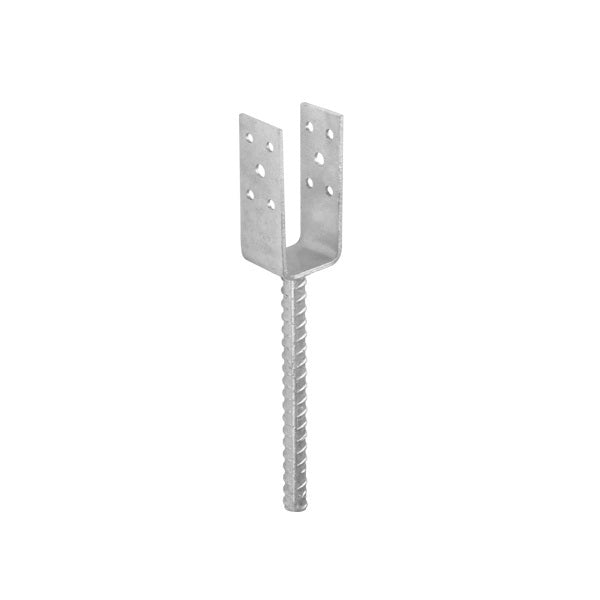

DOMAX PSL zapuštěná patka sloupku typu U je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Používají se ke spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů, pro které musí být splněny požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základním pracovním požadavku č. 1 nařízení (EU) č. 305/2011.
K zapuštěné patke sloupku DOMAX PSL, se používají vruty DOMAX CTO pro zahradní architekturu. Zajišťuje pevné, stabilní a dlouhodobě spolehlivé uchycení sloupků.
Výhody
- Vysoká nosnost a pevnost v tahu
- Určeno ke spojování dřeva s dřevem, betonem nebo ocelí
- Spolehlivá odolnost proti vytažení
- Prášková povrchová úprava pro lepší ochranu proti korozi
- Odolnost proti korozi (třídy C1 a C2)
- Splňuje požadavky Eurokódu 5 (EN 1995-1-1)
- Třída použití 1, 2 a 3 - vhodné i do exteriéru (bez kyselých plynů a par)
- Vysoká mechanická pevnost a trvanlivost
Doporučené spojení
Pro správnou funkci se doporučuje používat hřeby s kulatým dříkem v souladu s normou EN 14592+A1, s parametry:
- Průměr: ≥ 4 mm
- Mez kluzu My,k: 7168 N·mm
- Parametr vytažení fax,k (odolnost proti vytažení): 7,8 N/mm²
- Pevnost v tahu ftens,k: 7,3 kN
Údržba
Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během užívání objektu řádný technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo nátěru musí být řádně ošetřeno, aby byla zajištěna ochrana proti vnějším vlivům.
Skladování
Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.

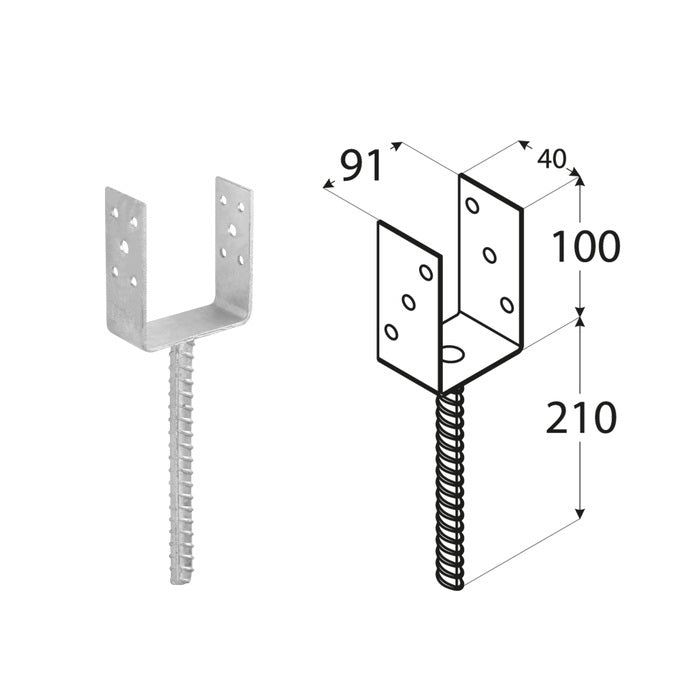

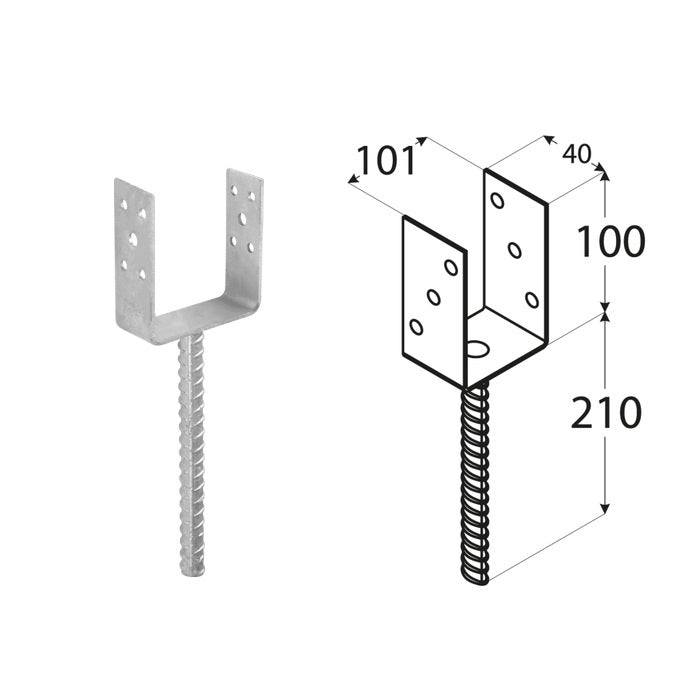

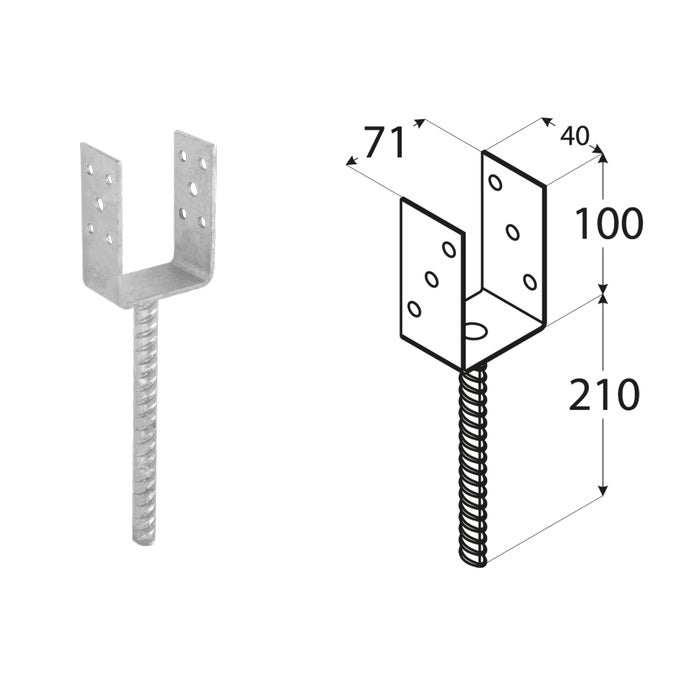

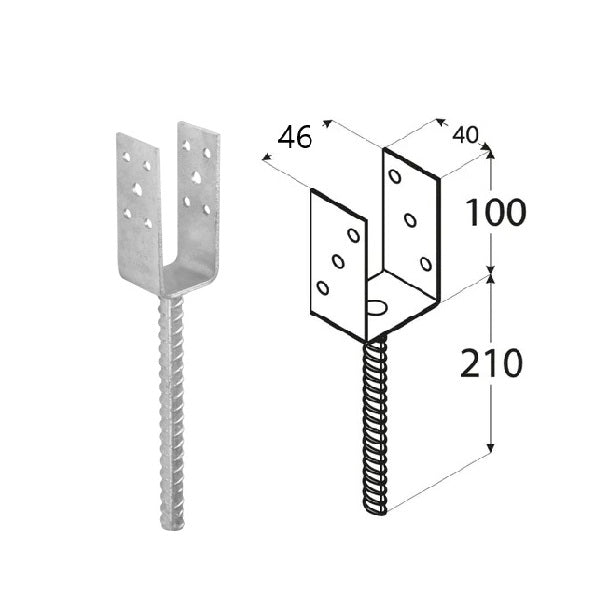

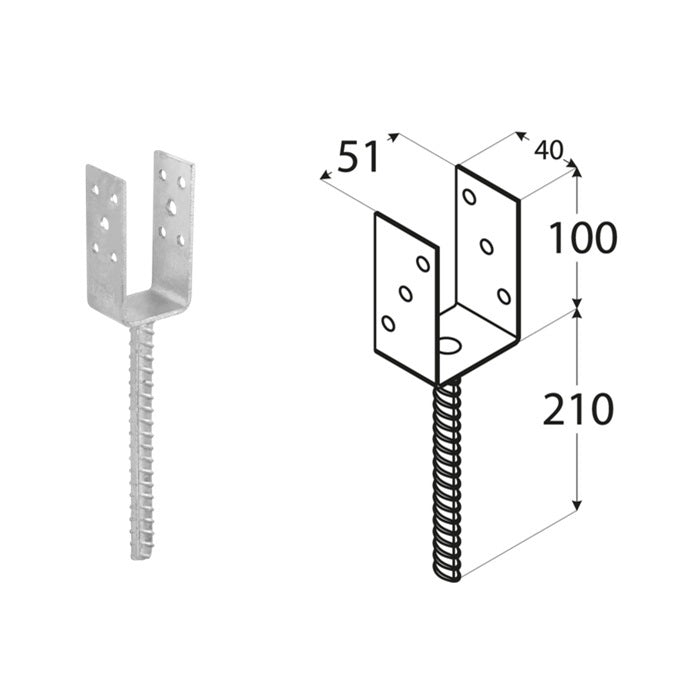

Technický popis
Patka

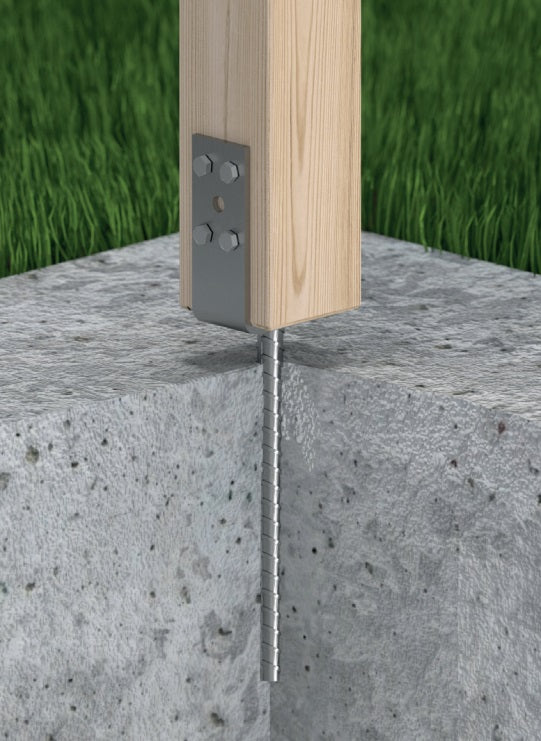

Lehká patka sloupku typu „U“ umožňuje montáž dřevěných prvků na beton, zaručuje požadovanou dilataci dřeva od podkladu.
Upevnění
Dřevo: vruty do dřeva Ø6; vruty do dřeva - CTO Ø8
Povlak
Žárové zinkování (ZNO)
| Certifikace | ETA 20/1044 |
| Materiál | S235 + žárové zinkování |
| Tloušťka | 4 mm |
