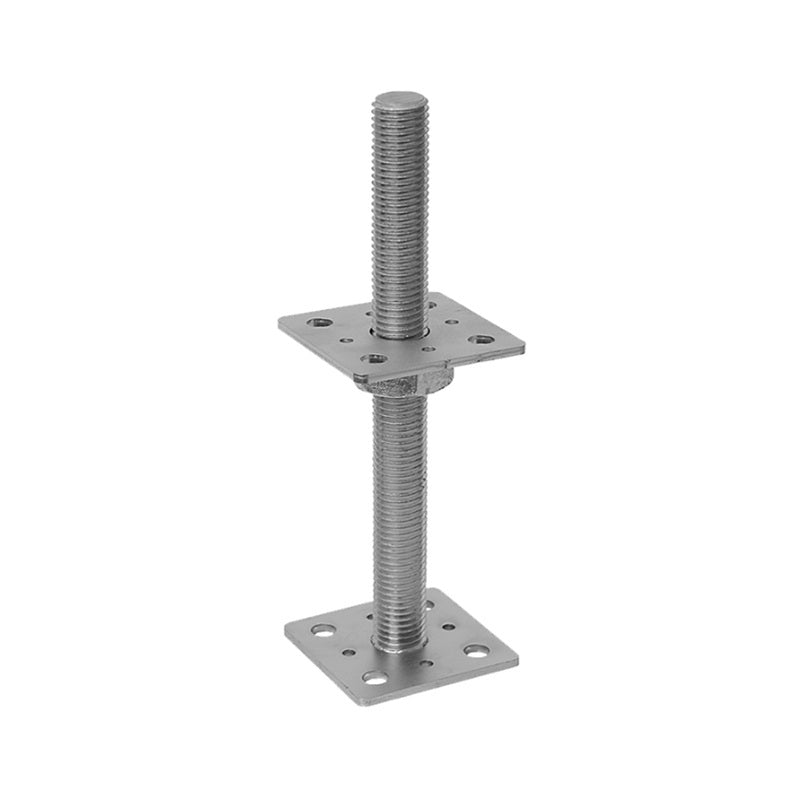

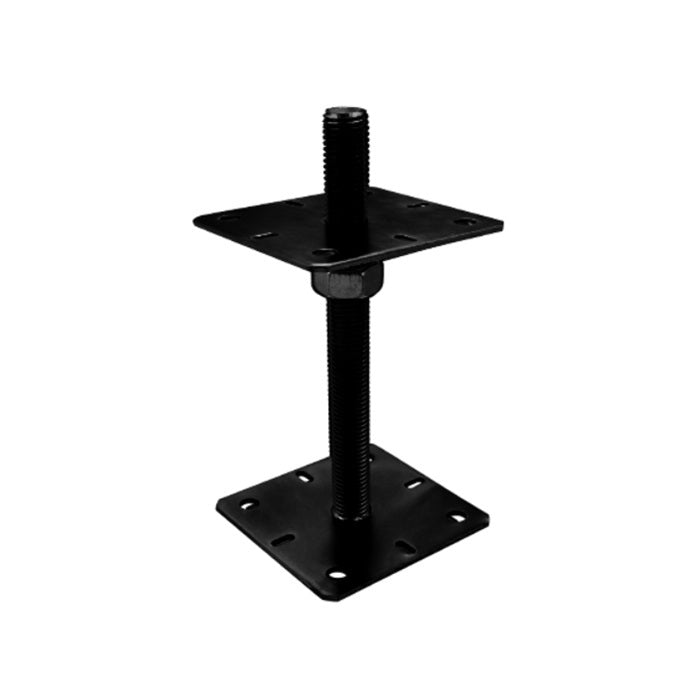

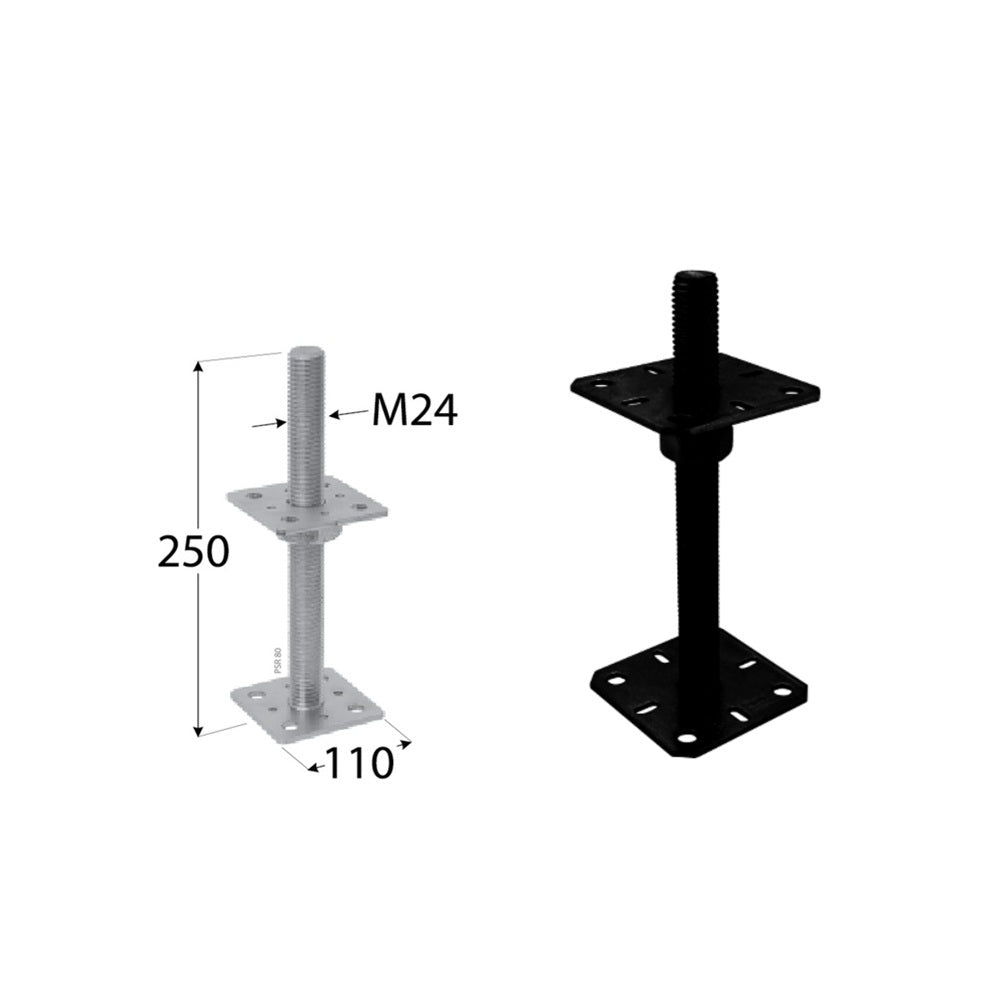

DOMAX PSR šroubovací patka sloupku nastavitelná závitová

OMAX PSR šroubovací patka sloupku nastavitelná závitová je zahradní konstrukční prvek. Třírozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Používají se ke spojování kolmých nosných prvků z masivního dřeva vedle sebe za účelem vytvoření spojů, které musí splňovat požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základním požadavku na stavby č. 1 podle nařízení (EU) č. 305/2011.

K šroubovací patke sloupku DOMAX PSR, se používají vruty DOMAX CTO pro zahradní architekturu a vruty do dřeva DOMAX PWD Ø10 mm. Tato kombinace zajišťuje pevné, stabilní a dlouhodobě spolehlivé uchycení sloupků.

Výhody

• Vysoká nosnost a pevnost v tahu

• Určeno pro spojování dřeva s dřevem, betonem nebo ocelí

• Spolehlivá odolnost proti vytažení

• Prášková povrchová úprava pro lepší ochranu proti korozi

• Odolnost proti korozi (třídy C1 a C2)

• Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)

• Třída použití 1, 2 a 3 - vhodné i pro venkovní použití (bez kyselých plynů a par)

• Vysoká mechanická pevnost a dlouhá životnost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřebíky s kulatým dříkem v souladu s normou EN 14592+A1, s následujícími parametry:

• Průměr: ≥ 4 mm

• Kluzná mez My,k: 7168 N·mm

• Parametr vytažení fax,k (odolnost proti vytažení): 7,8 N/mm²

• Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen během užívání objektu udržovat řádný technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo nátěru musí být řádně ošetřeno, aby byla zajištěna ochrana proti vnějším vlivům.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny před povětrnostními vlivy, poškozením a/nebo rozbitím.

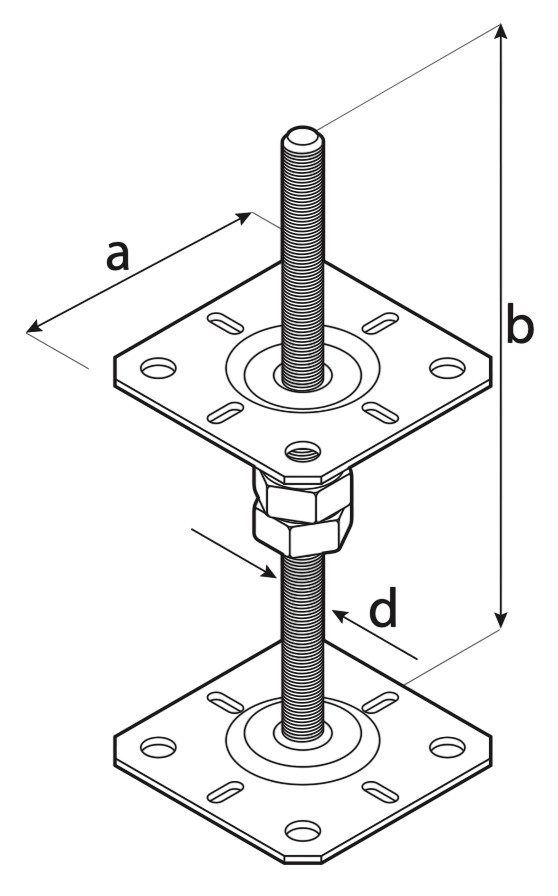

Technický popis

Patka

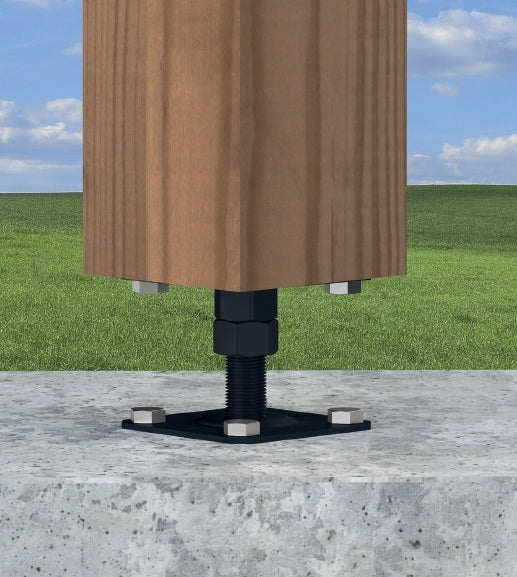

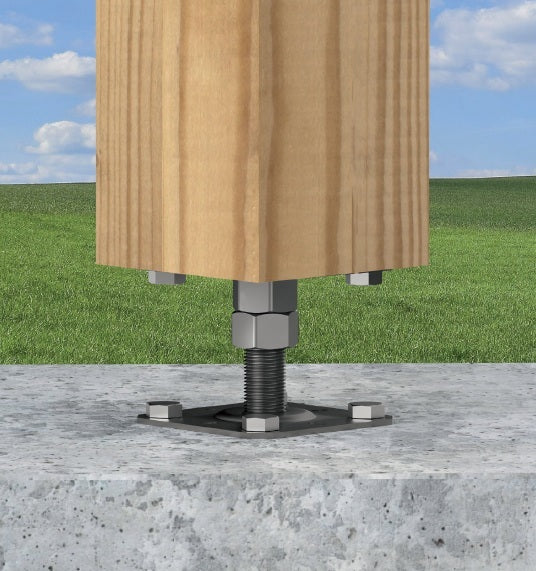

Patky sloupku určené pro připevnění dřevěných prvků k základům budov a přijímání pouze svislé zátěže. Nastavení umožňuje nastavit výšku montované konstrukce.
Upevnění
Dřevo: vruty do dřeva Ø6; vruty do dřeva - CTO Ø10; vruty do dřeva - PWD
Ø10; beton: průvlakové kotvy PBK M10, M12; šrouby do betonu PBW Ø10,5.
Povlak

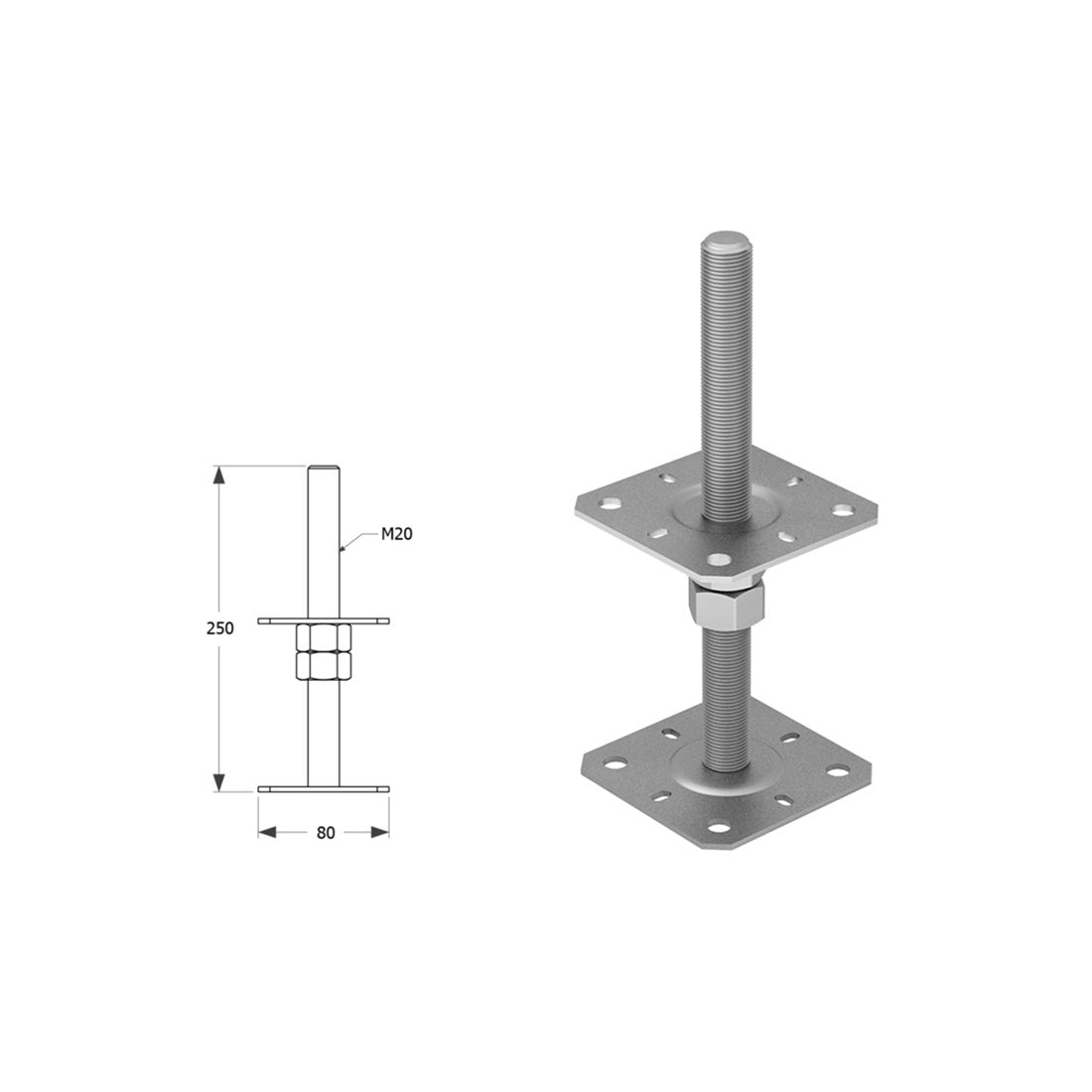

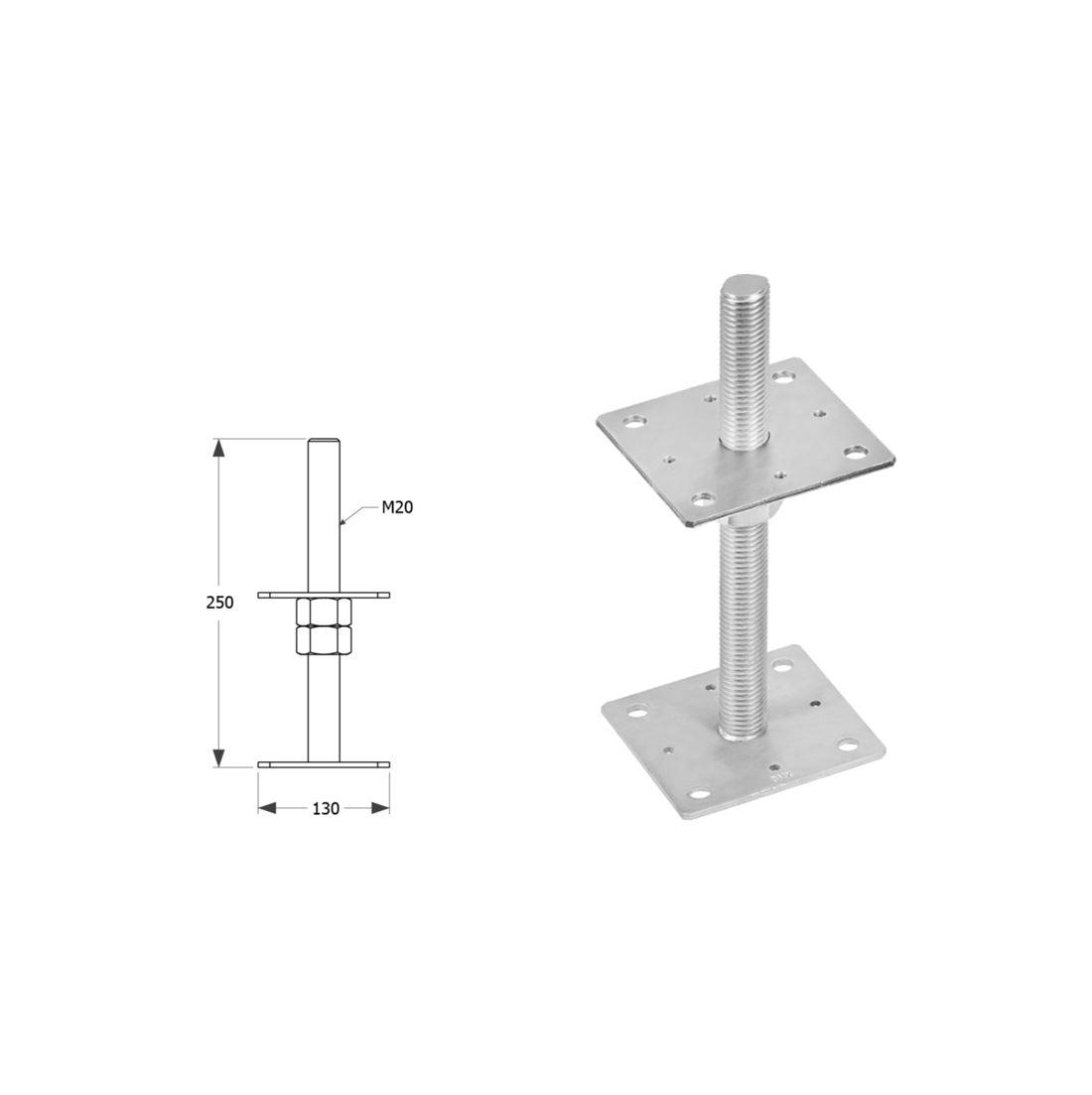

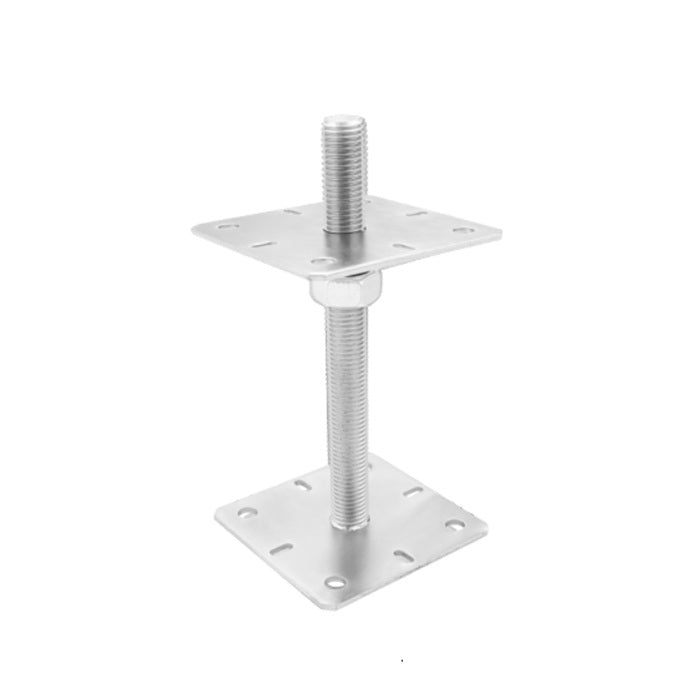

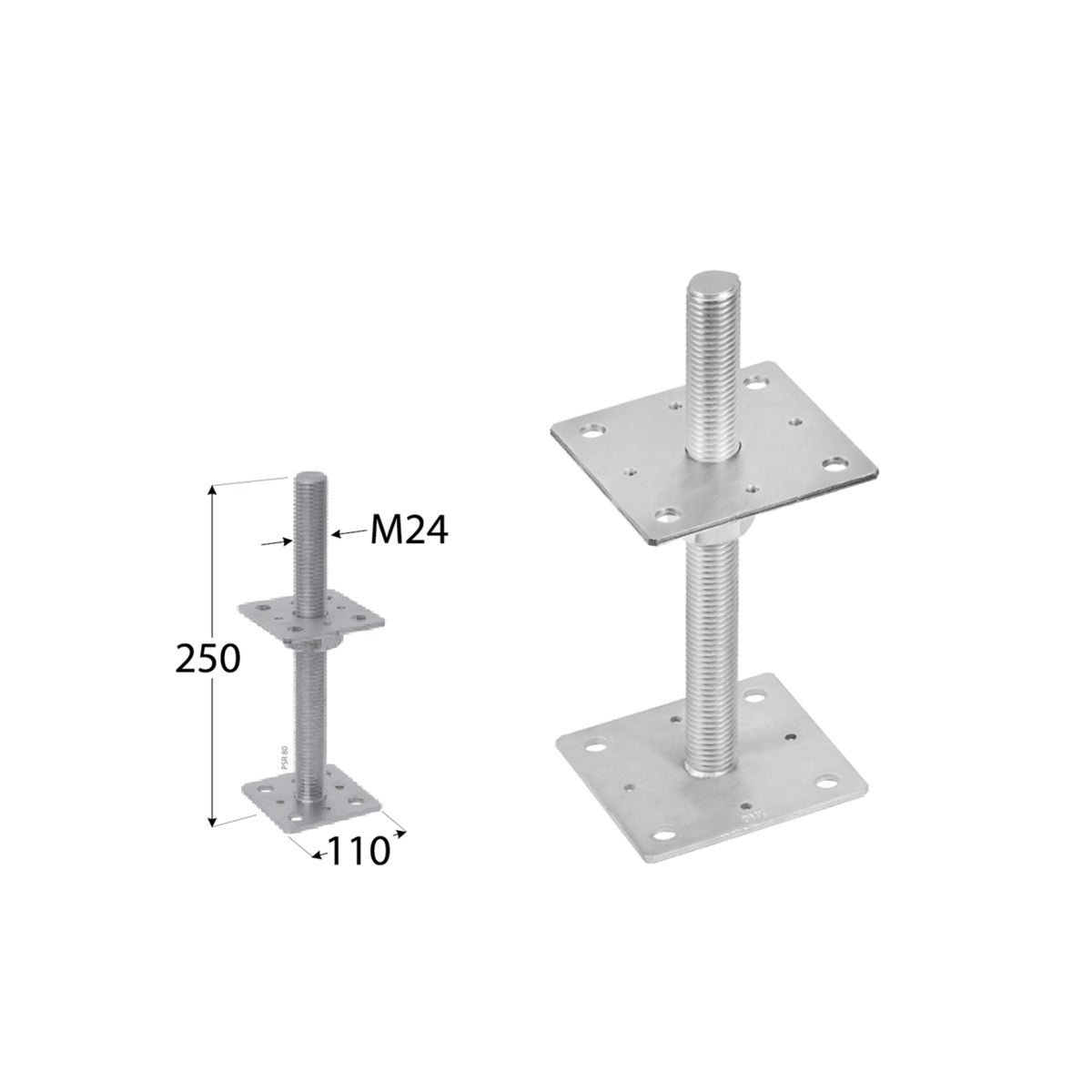

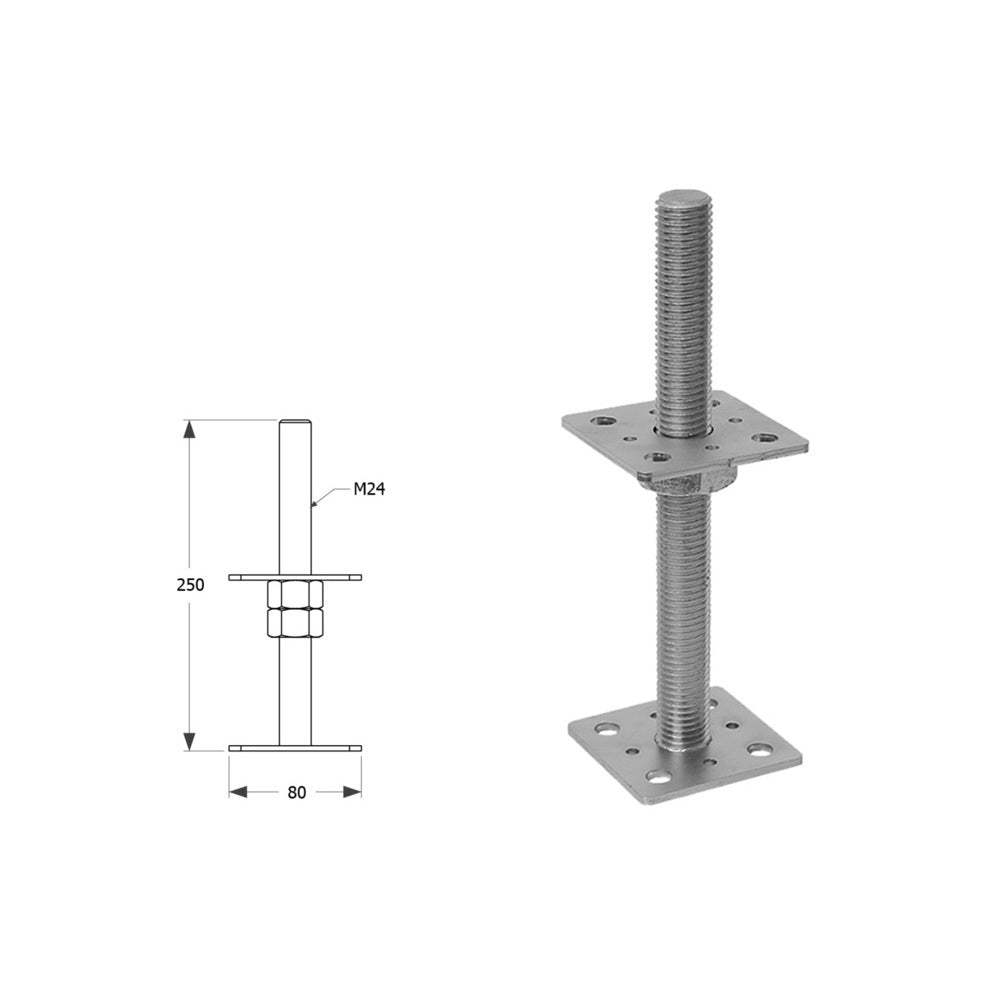

Galvanický zinek, stříbrný (ZNG)

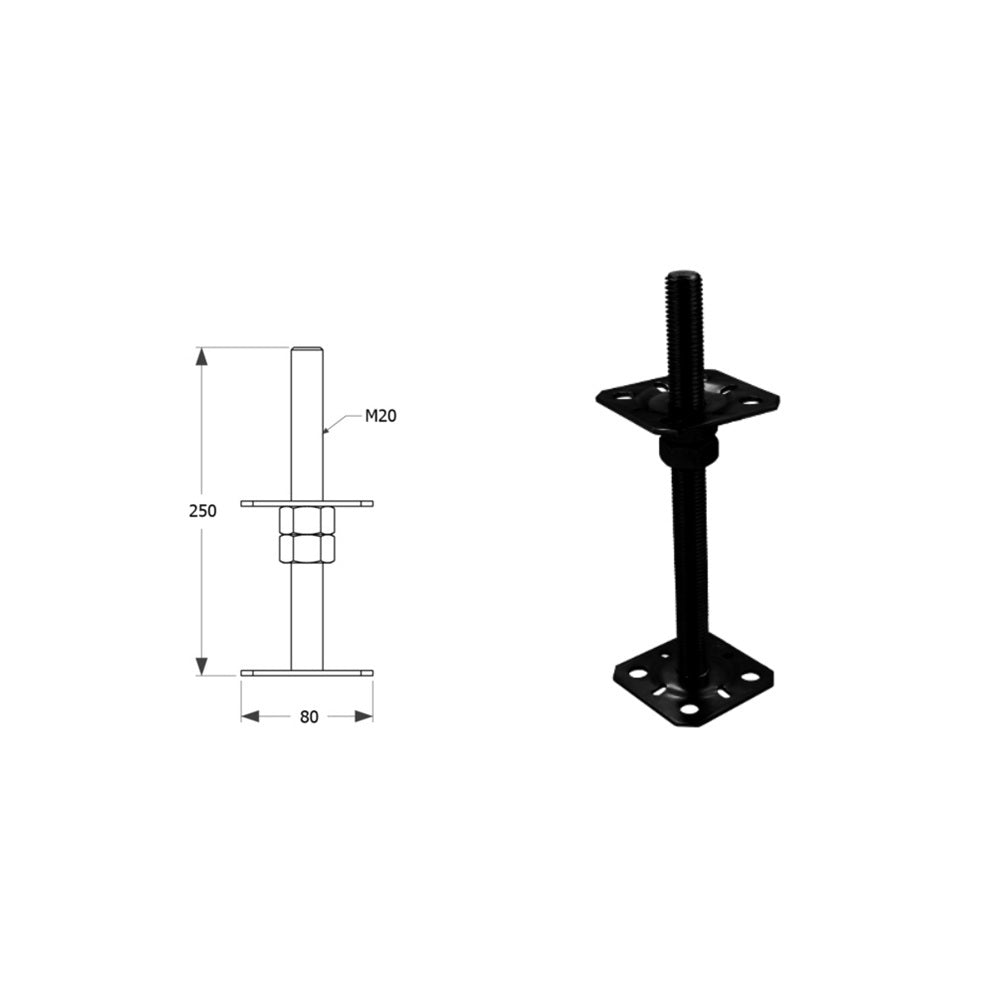

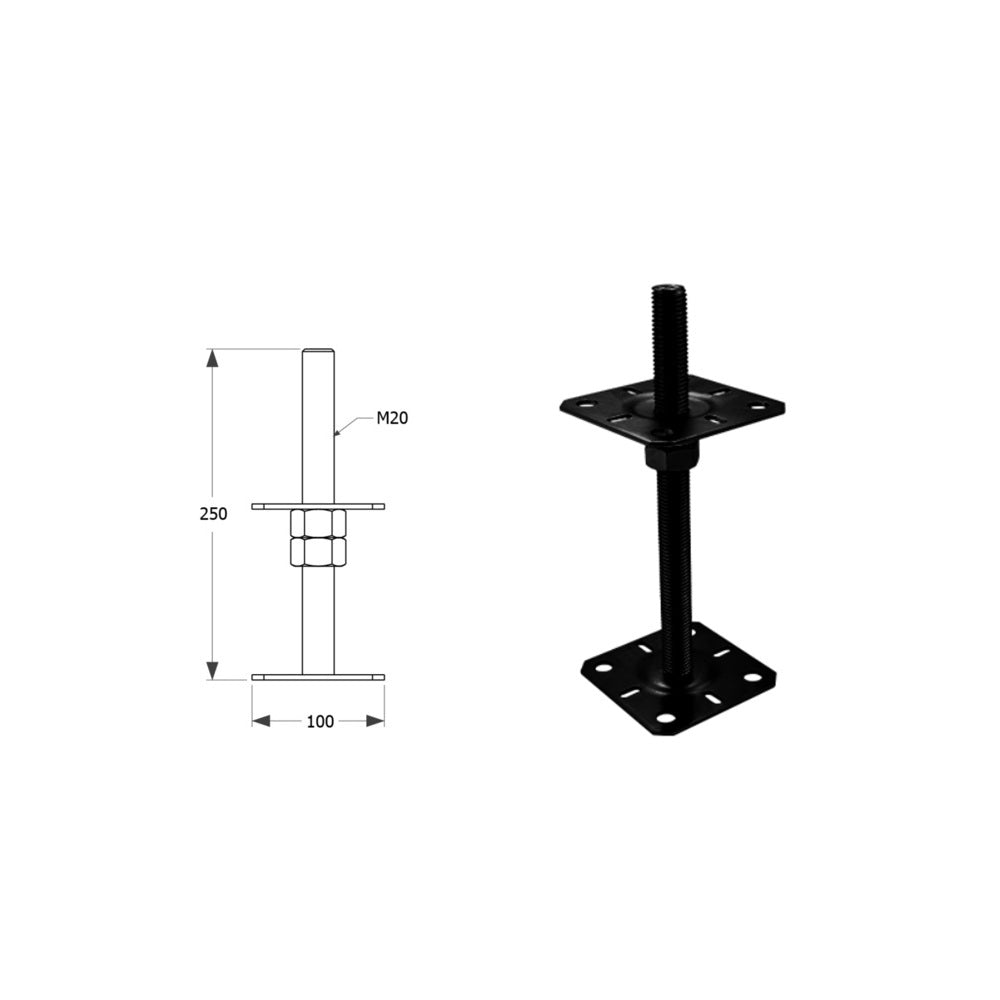

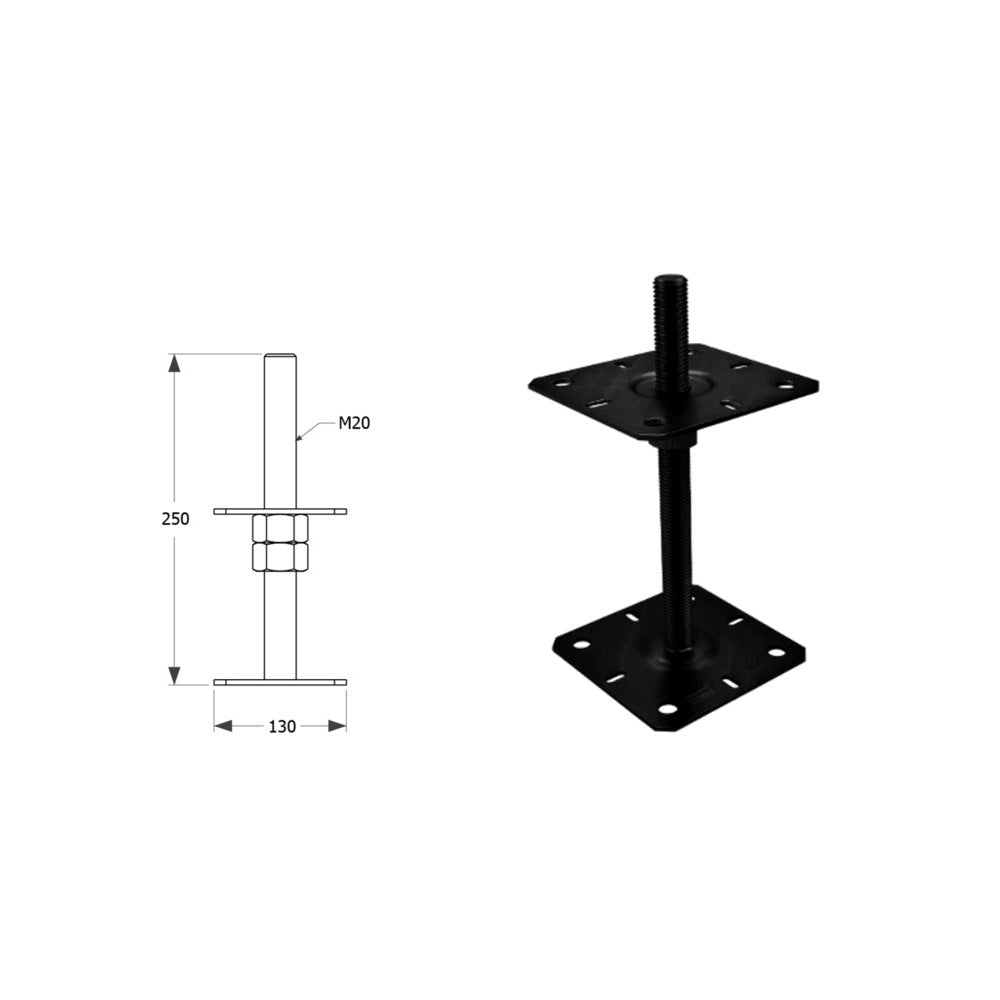

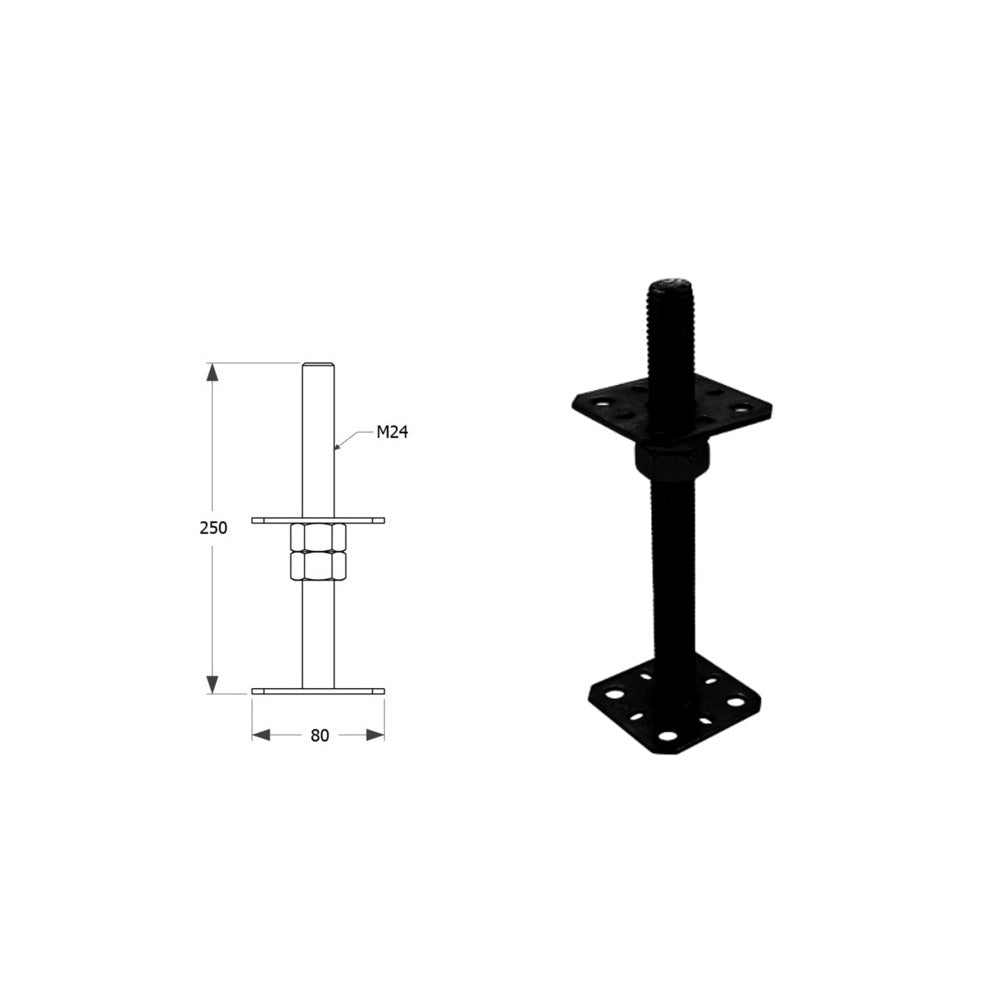

Kataforéza černé (C)
