Popis

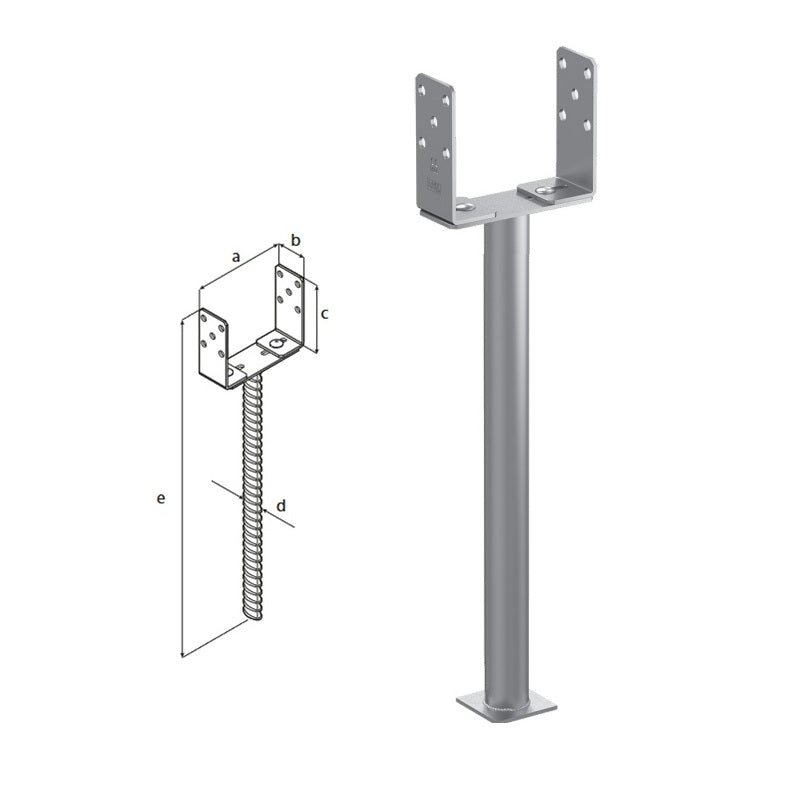

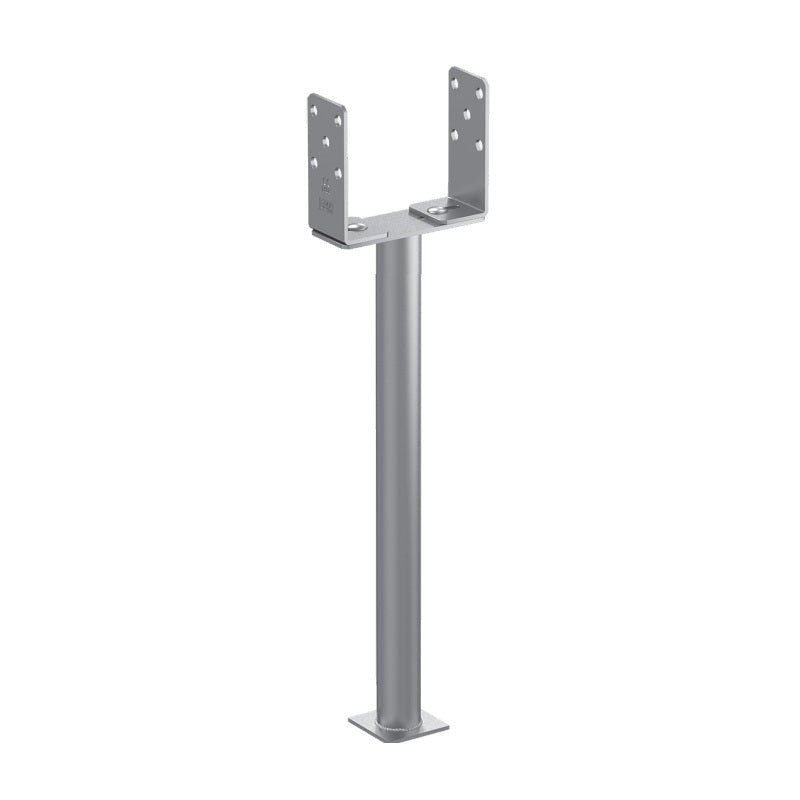

DOMAX PSRU 60-200 R500 zapuštěná patka sloupku typu U nastavitelná je zahradní konstrukční prvek. Třírozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Používají se ke spojování kolmých nosných prvků z masivního dřeva vedle sebe za účelem vytvoření spojů, pro které musí být splněny požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základním požadavku na stavby č. 1 nařízení (EU) č. 305/2011.
Výhody
- Vysoká nosnost a pevnost v tahu
- Určeno pro spojování dřeva s dřevem, betonem nebo ocelí
- Spolehlivá odolnost proti vytažení
- Odolnost proti korozi (třídy C1 a C2)
- Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
- Třída použití 1, 2 a 3 - vhodné i pro venkovní použití (bez přítomnosti kyselých plynů a par)
- Vysoká mechanická pevnost a trvanlivost
Doporučené spojení
Pro správnou funkci se doporučuje používat hřebíky s kulatým dříkem v souladu s normou EN 14592+A1 s následujícími parametry:
- Průměr: ≥4 mm
- Mez kluzu My,k: 7168 N·mm
- Odpor proti vytažení (fax,k): 7,8 N/mm²
- Pevnost v tahu (ftens,k): 7,3 kN
Údržba
Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během používání objektu odpovídající technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo nátěru musí být řádně ošetřeno, aby byla zajištěna ochrana proti vnějším vlivům.
Skladování
Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny před povětrnostními vlivy, poškozením a/nebo rozbitím.

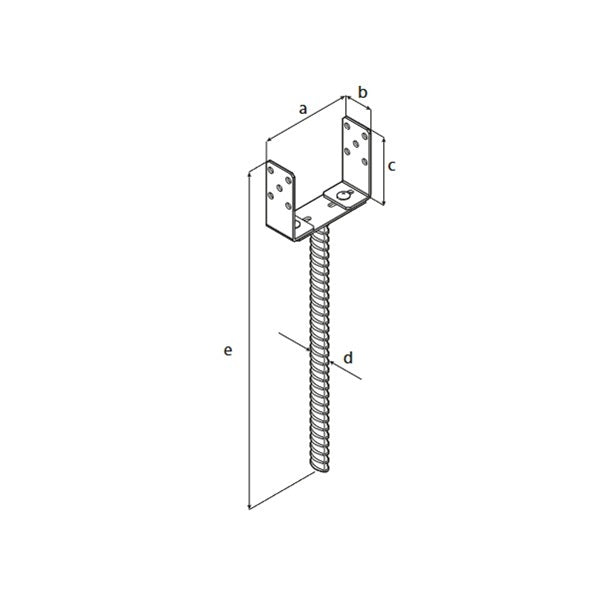

Technický popis
Patka

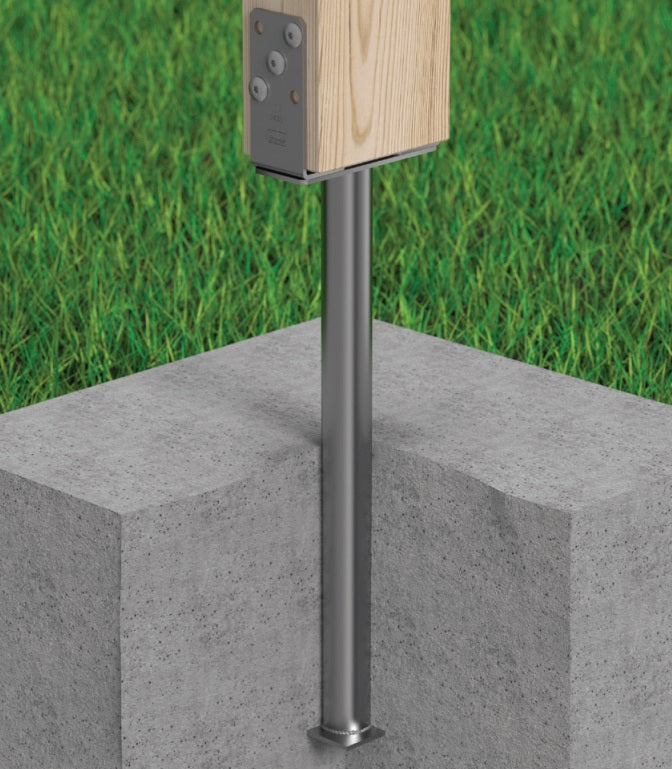

Spojená trubka patky PSRU R500 umožňuje vysunutí spodní části hranolu až do výšky 250 mm nad povrch betonu, což zajišťuje maximální dilataci dřeva od podkladu a zároveň velmi vysokou nosnost spoje. Nastavitelná konstrukce umožňuje použití hranolů s nestandardními rozměry s průřezem až do 200 mm.
Upevnění
Dřevo: vruty do dřeva - CTO Ø10; vruty do dřeva - PWD Ø10; sada PNP.
Povlak
Žárový zinek (ZNO)
Soubory ke stažení
Technické parametry
| Tloušťka | 4 mm |
| Materiál | S235 + žárové zinkování (ZNO) |
