Popis

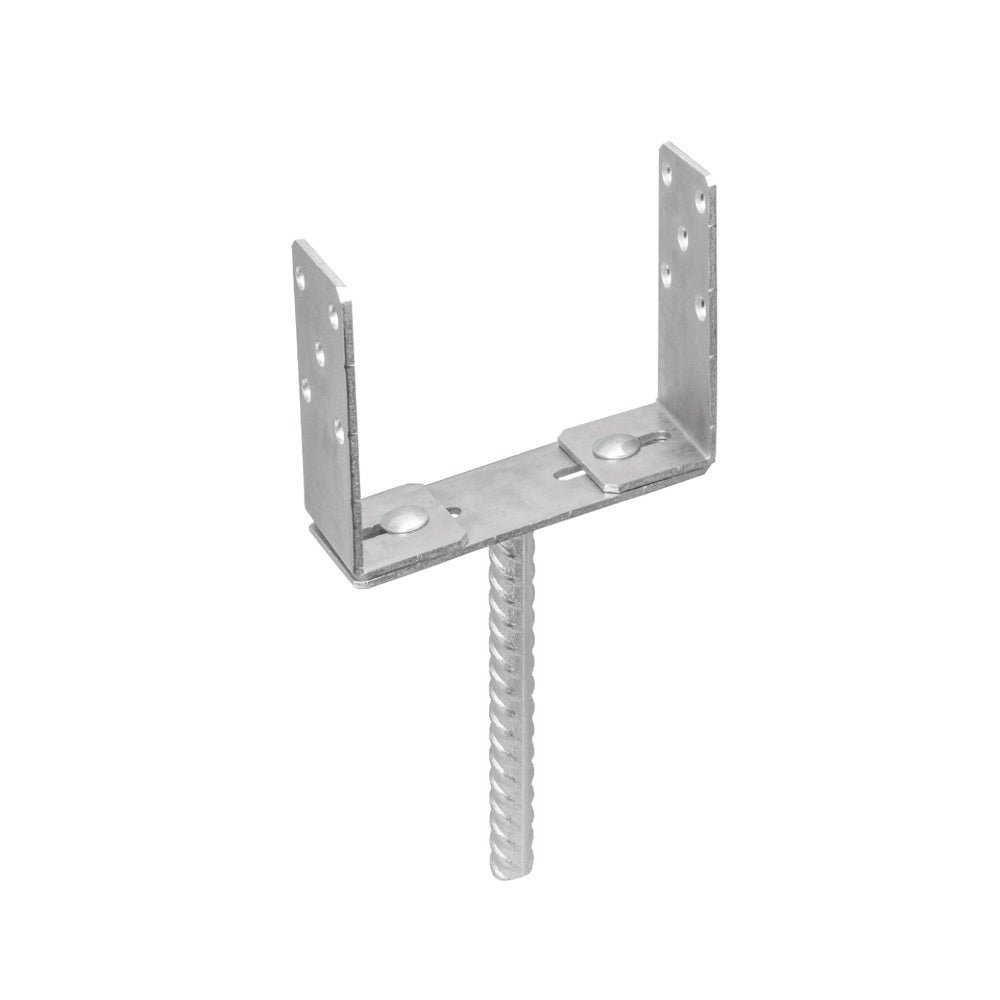

DOMAX PSRU 60-200 zapuštěná patka sloupku typu U nastavitelná je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Používají se ke spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů, pro které musí být splněny požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základním požadavku č. 1 nařízení (EU) č. 305/2011.
Výhody
- Vysoká nosnost a pevnost v tahu
-
Určeno pro spojování dřeva se dřevem, betonem nebo ocelí
- Spolehlivá odolnost proti vytažení
- Odolnost proti korozi (třídy C1 a C2)
- Splňuje požadavky Eurokódu 5 (EN 1995-1-1)
- Třída použití 1, 2 a 3 - vhodné i pro venkovní prostředí (bez kyselých plynů a par)
- Vysoká mechanická pevnost a trvanlivost
Doporučené spojení
Pro správnou funkci se doporučuje používat hřebíky s kulatým dříkem v souladu s normou EN 14592+A1, s následujícími parametry:
- Průměr: ≥ 4 mm
- Kluzná mez My,k: 7168 N·mm
- Parametr vytažení fax,k (odolnost proti vytažení): 7,8 N/mm²
- Pevnost v tahu ftens,k: 7,3 kN
Údržba
Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během užívání objektu řádný technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo nátěru musí být řádně ošetřeno, aby byla zajištěna ochrana proti vnějším vlivům.
Skladování
Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.
Technický popis
Patka

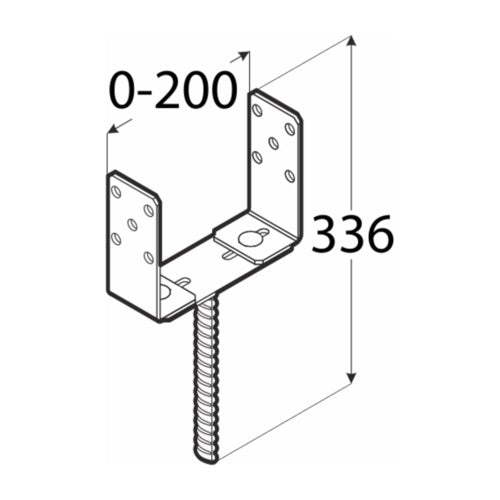

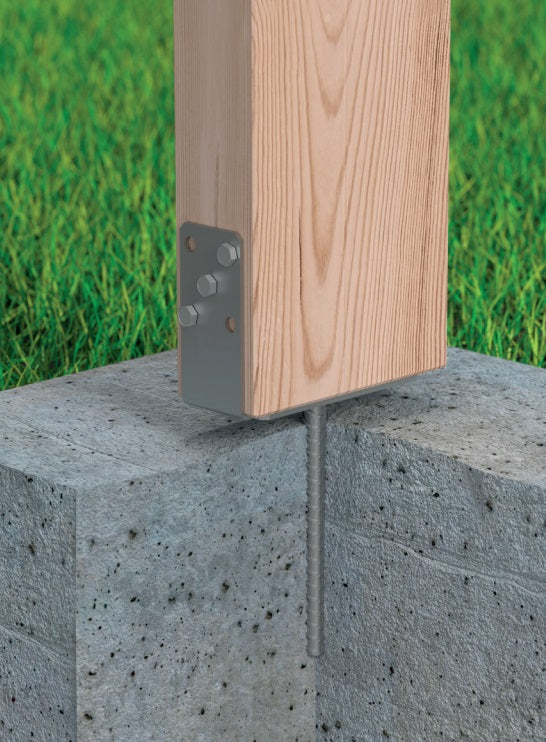

Nastavitelná patka sloupku určená pro montáž dřevěných prvků na beton. Zajišťuje požadovanou dilataci dřeva od podkladu. Díky své konstrukci umožňuje použití hranolů s nestandardními rozměry s průřezem až do 200 mm.
Upevnění
Dřevo: vruty do dřeva - CTO Ø10; vruty do dřeva - PWD Ø10; sada PNP.
Povlak
Žárový zinek (ZNO)

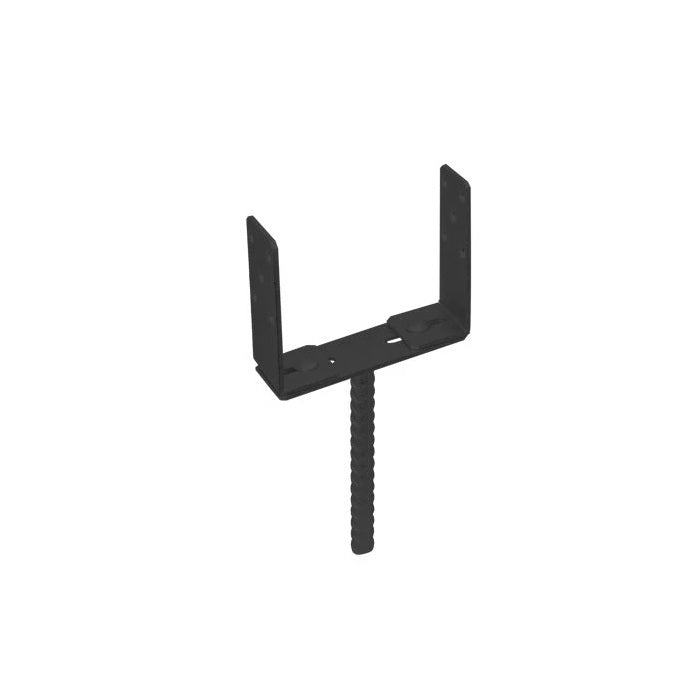

Nastříkaný práškovou barvou, černé (C)
Soubory ke stažení
Technické parametry
| Certifikace | ETA 15/0725 |
| Tloušťka | 4 mm |
| Materiál | S235 + žárové pozinkování (ZNO) |
| Materiál | Práškové lakování, načerno (C) |
