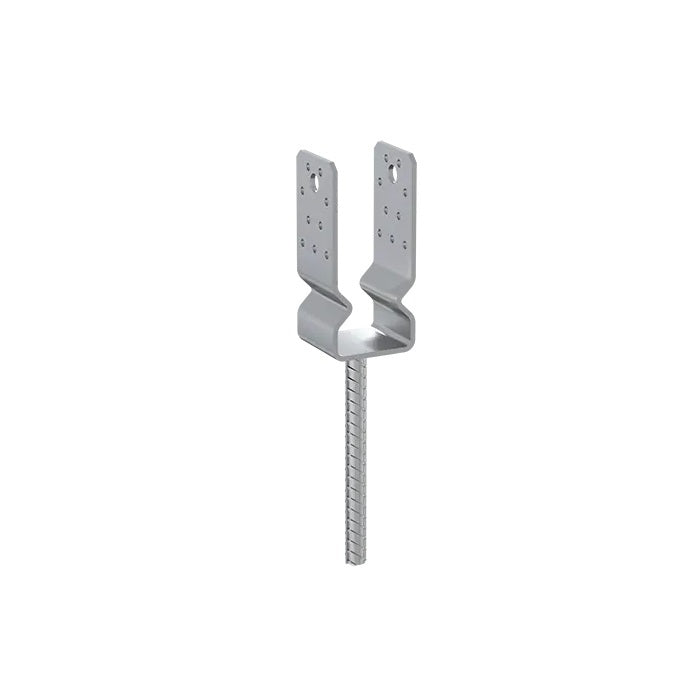

DOMAX PSSZ zapuštěná patka sloupku typu U

DOMAX PSSZ zapuštěná patka sloupku typu U je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Slouží ke spojování kolmých nosných prvků z masivního dřeva vedle sebe za účelem vytvoření spojů, pro které musí být splněny požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základní pracovní požadavku 1 nařízení (EU) č. 305/2011.

Patka je vyrobena z HDG (Hot-Dip Galvanized) oceli - žárově zinkovaného materiálu s hrubou ochranou proti korozi. Povrchová úprava vzniká ponořením do roztaveného zinku při vysoké teplotě, čímž vznikne odolná vrstva, která chrání kov před rzí i v exteriérovém prostředí. K zapuštěné patke sloupku DOMAX PSSZ, se používají vruty DOMAX CTO pro zahradní architekturu a vruty do dřeva DOMAX PWD Ø10 mm. Tato kombinace zajišťuje pevné, stabilní a dlouhodobě spolehlivé uchycení sloupků.

Výhody

• Vysoká nosnost a pevnost v tahu
• Určeno ke spojování dřeva s dřevem, betonem nebo ocelí
• Spolehlivá odolnost proti vytažení
• Odolnost vůči korozi (třídy C1 a C2)
• Splňuje požadavky Eurokódu 5 (EN 1995-1-1)
• Třída použití 1, 2 a 3 - vhodné i do exteriéru (bez kyselých plynů a par)
• Vysoká mechanická pevnost a trvanlivost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřeby s kulatým dříkem v souladu s normou EN 14592+A1, s parametry:

• Průměr: ≥4 mm
• Meze kluzu My,k: 7168 N·mm
• Odpor vůči vytažení fax,k: 7,8 N/mm²
• Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Majitel je povinen během používání objektu udržovat řádný technický stav. Stavební materiály je nutné každý rok kontrolovat. Jakékoliv poškození zinkového povlaku nebo barvy musí být řádně ošetřeno, aby bylo chráněno před vnějšími vlivy.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.

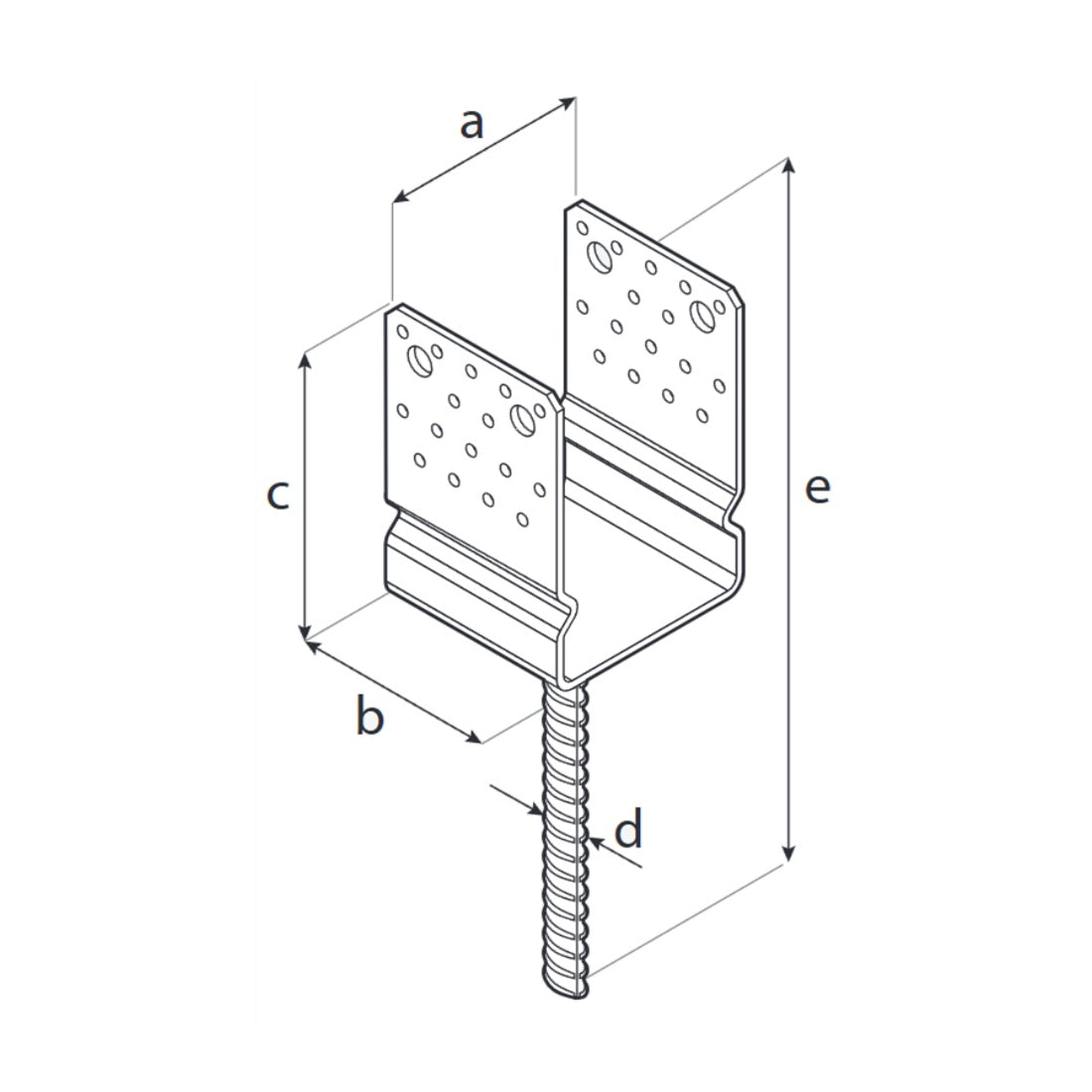

Technický popis

Patka

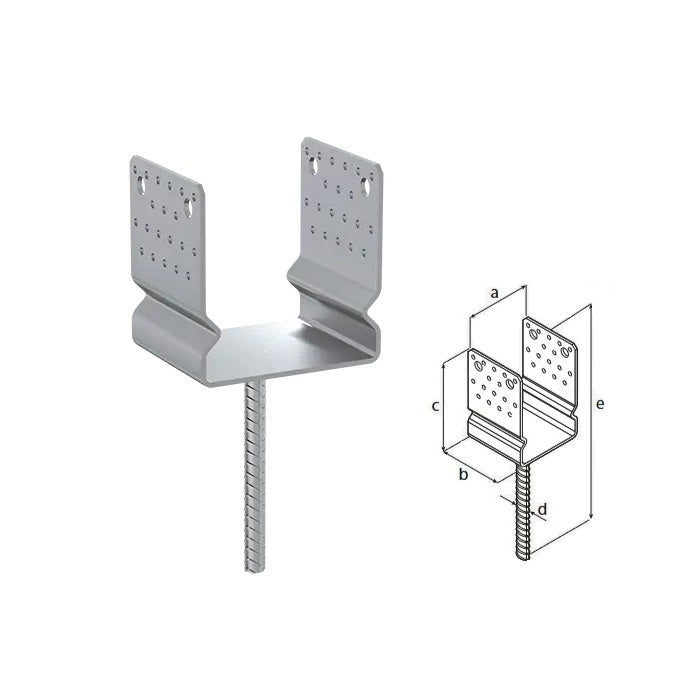

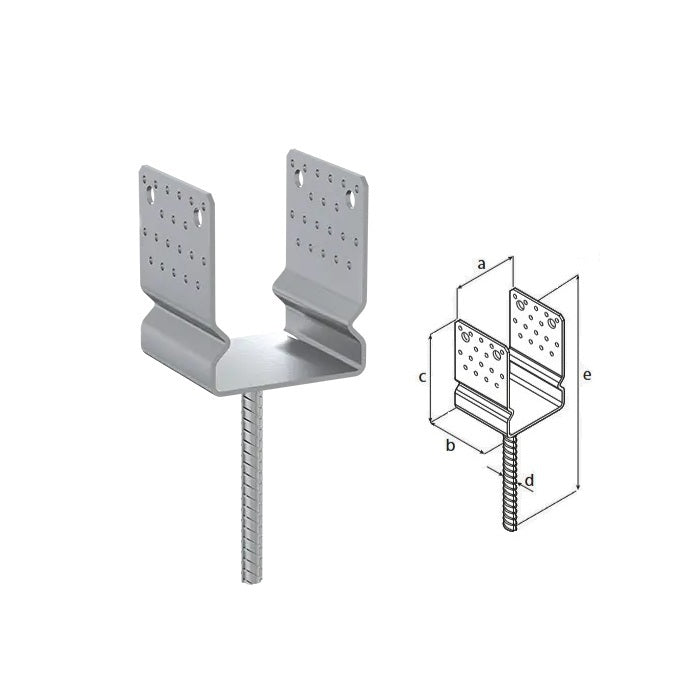

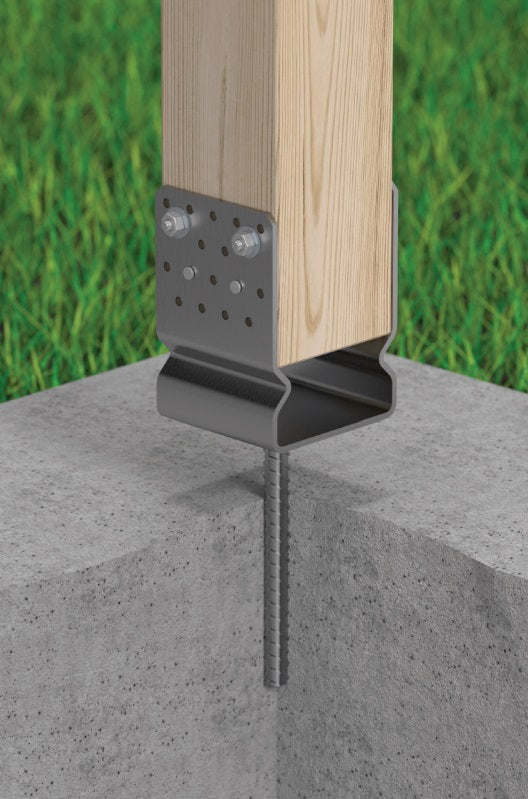

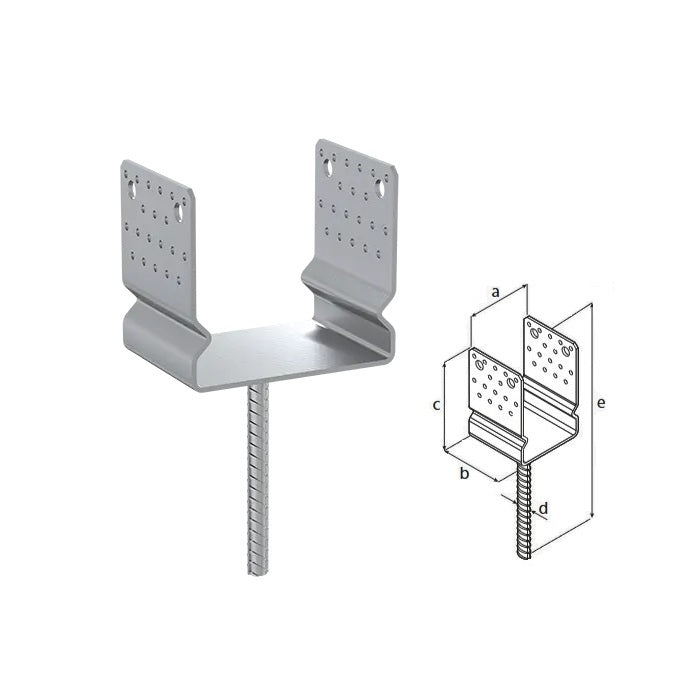

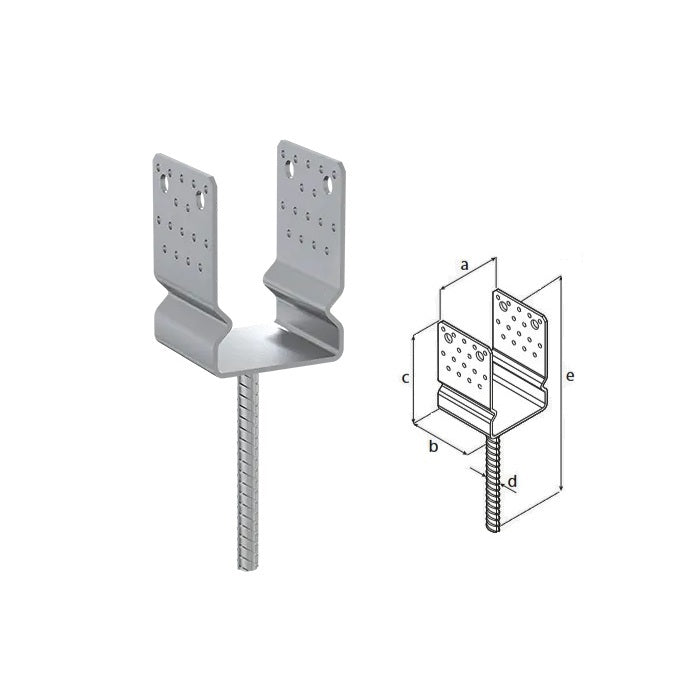

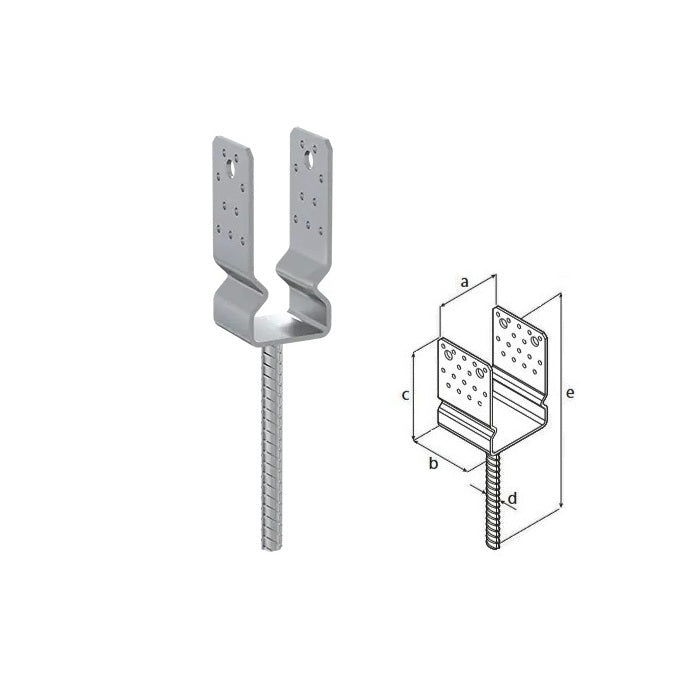

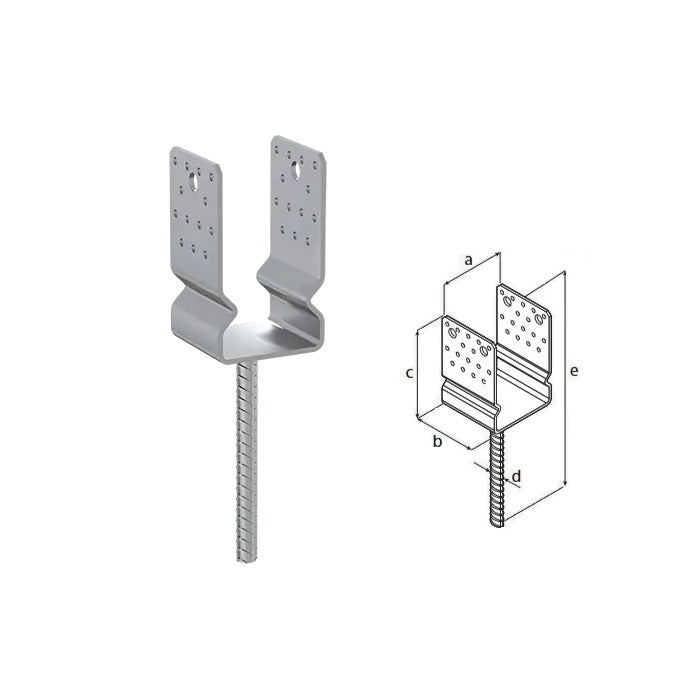

Patka sloupku typu „U“ umožňuje montáž dřevěných prvků na betonu. Připevněný hranol je umístěn v „sedle“, díky čemuž se přímo nedotýká podkladu, což zajišťuje větrání a prodlužuje životnost sloupku.
Upevnění
Dřevo: vroubkované hřebíky ANCHOR Ø4; šroub ANW s lůžkem TX-20; šrouby do dřeva CTO Ø10; šrouby do dřeva PWD Ø10.
Povlak
Žárový zinek (ZNO)
