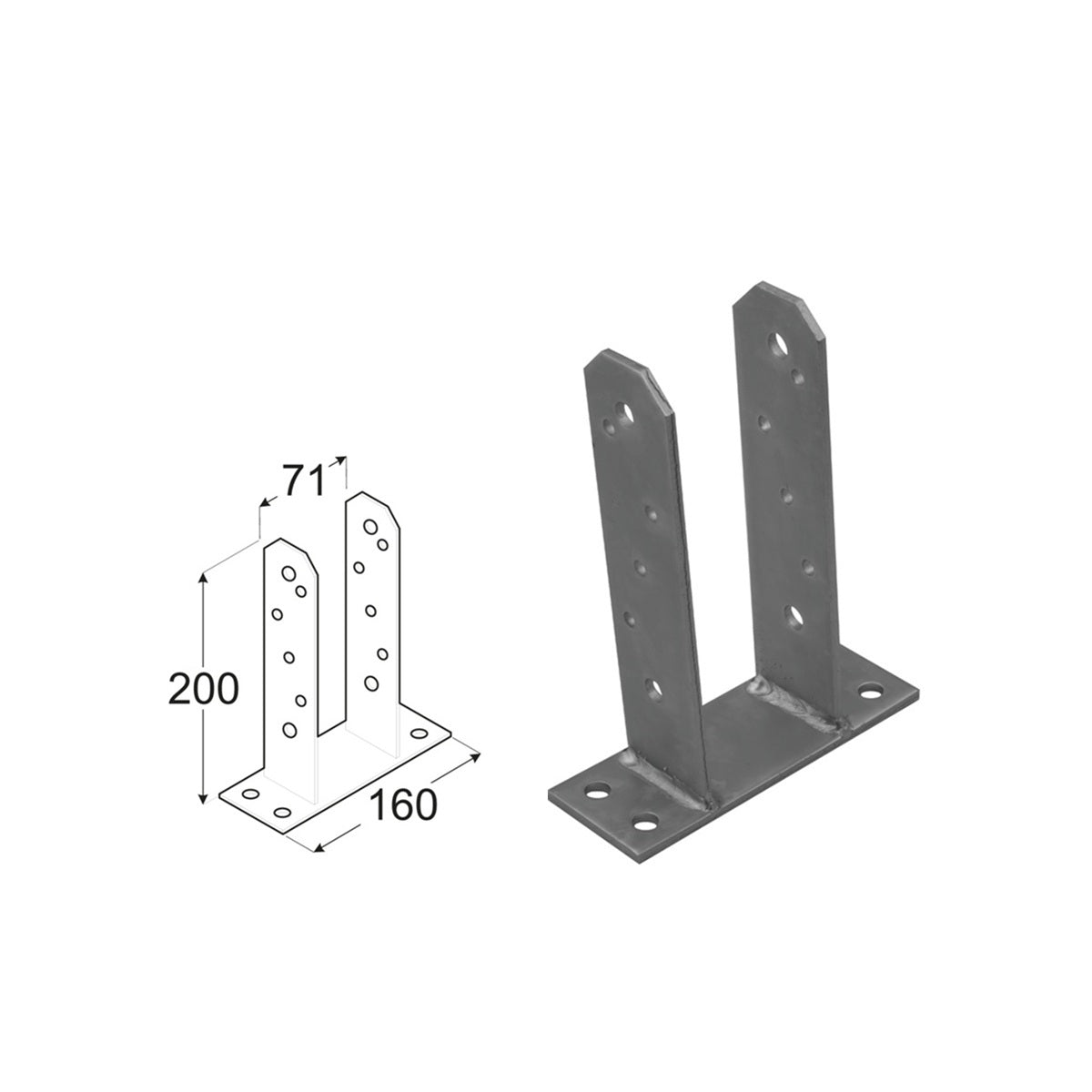

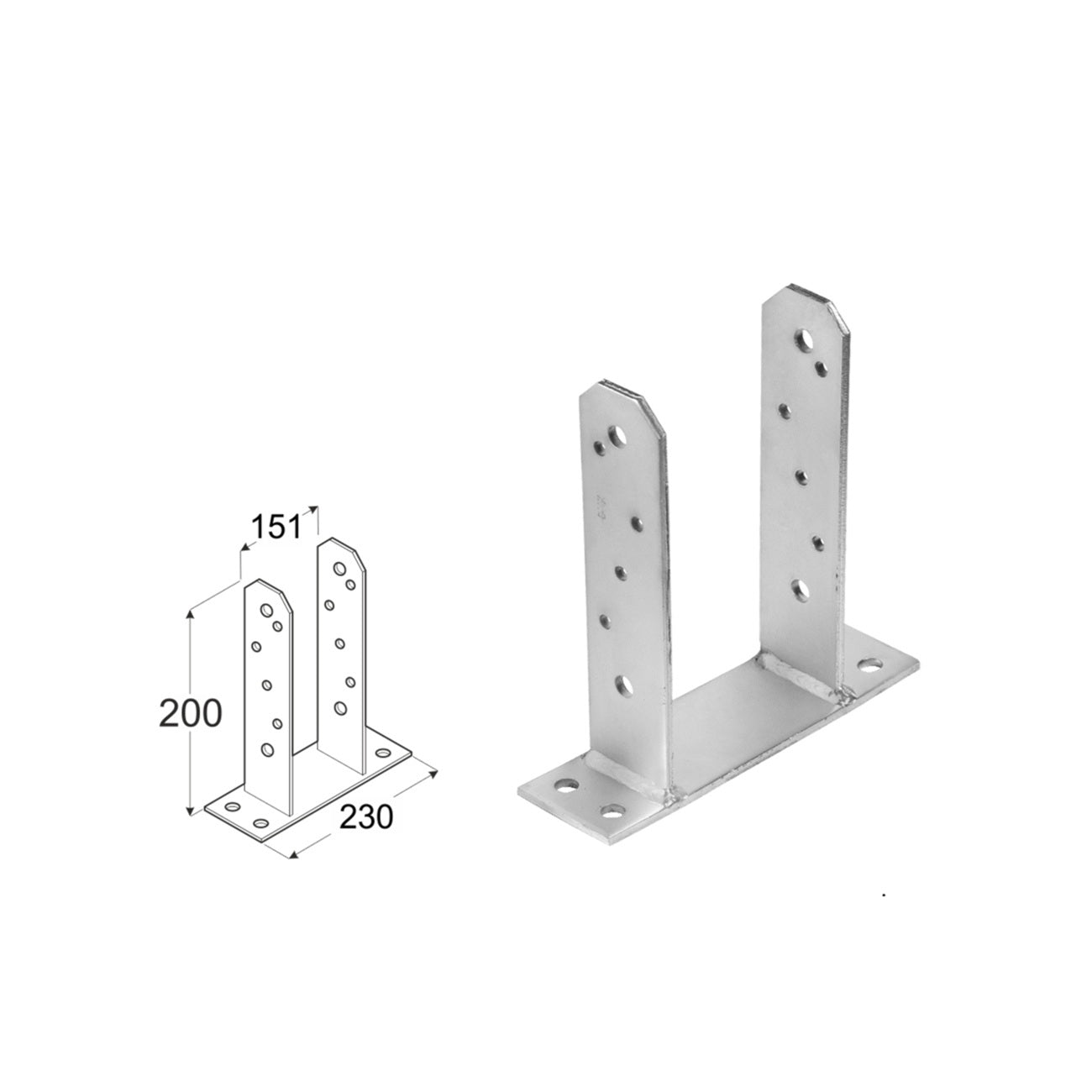

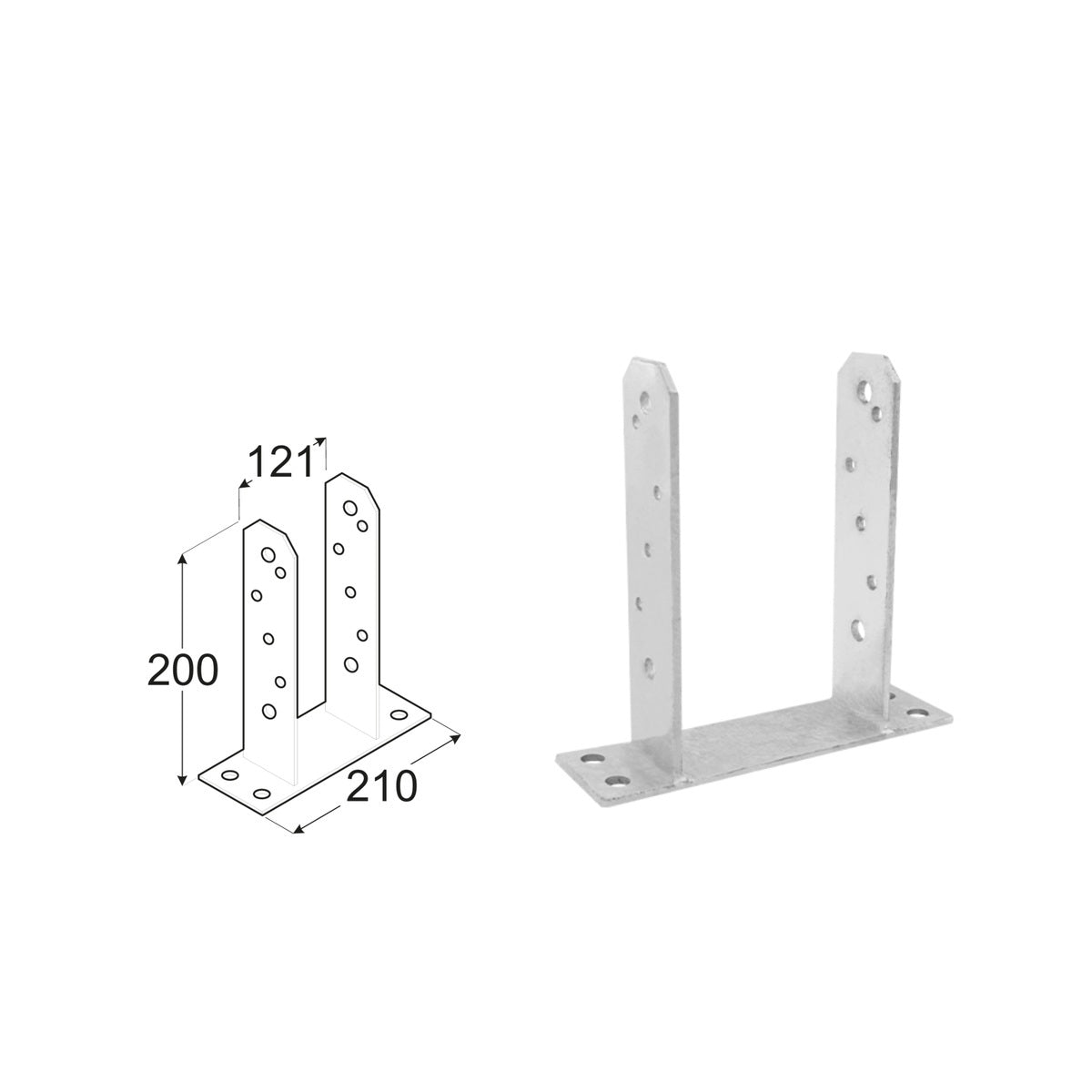

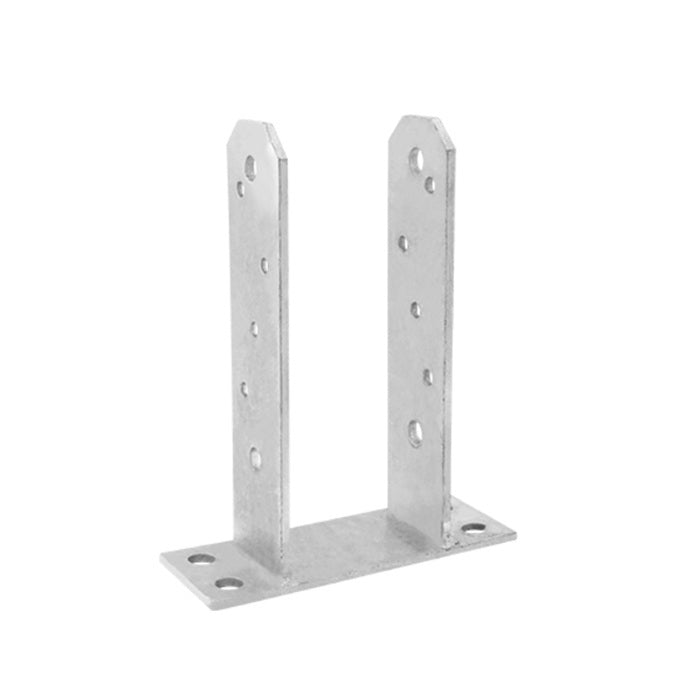

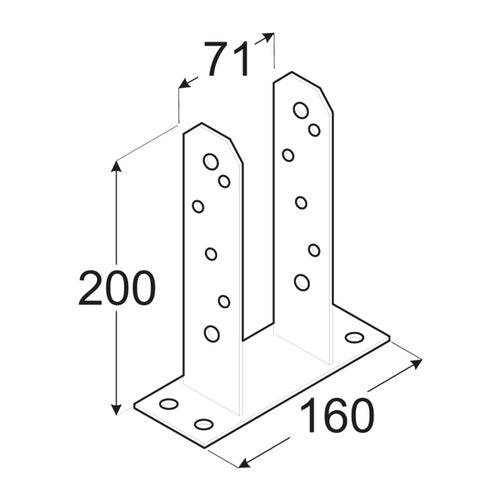

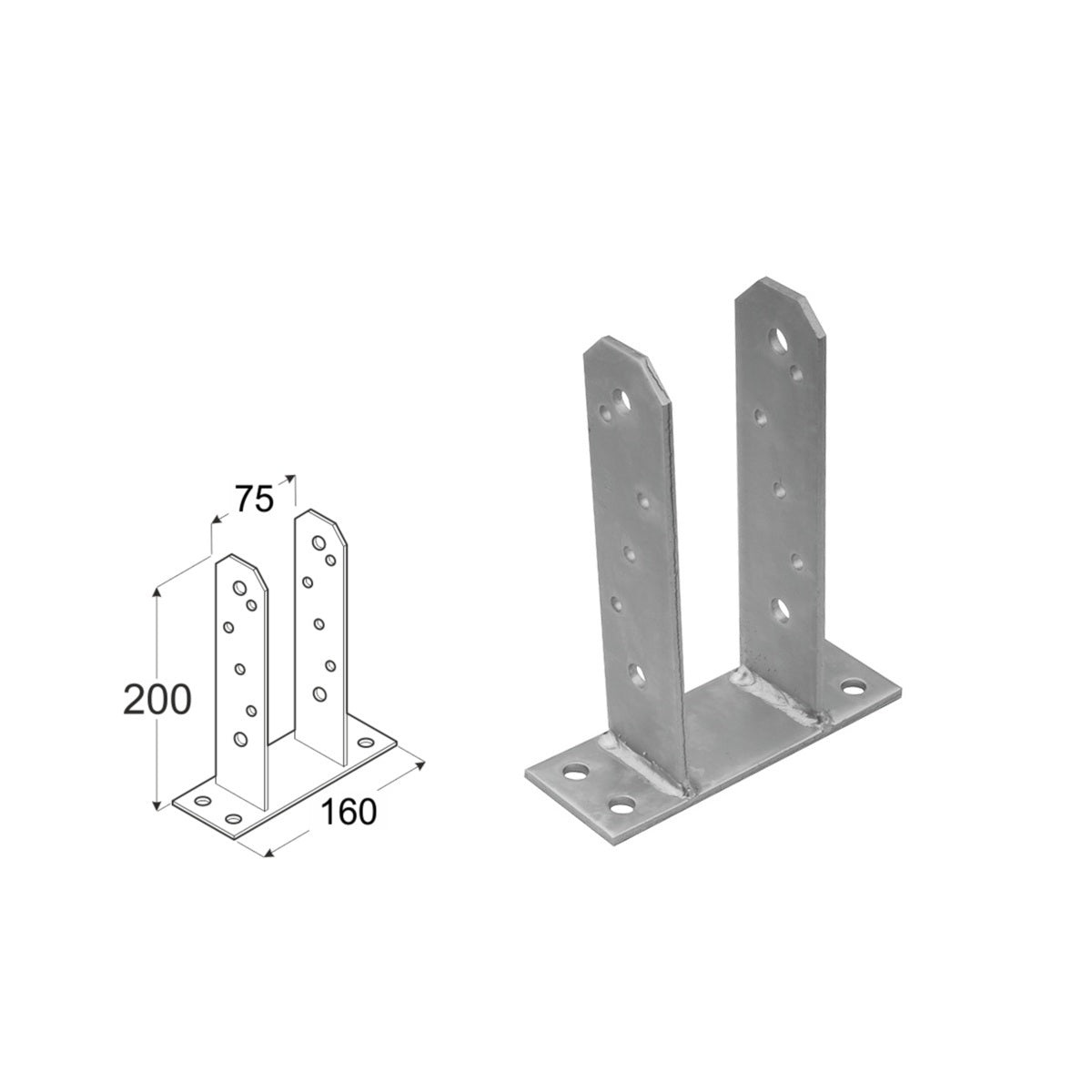

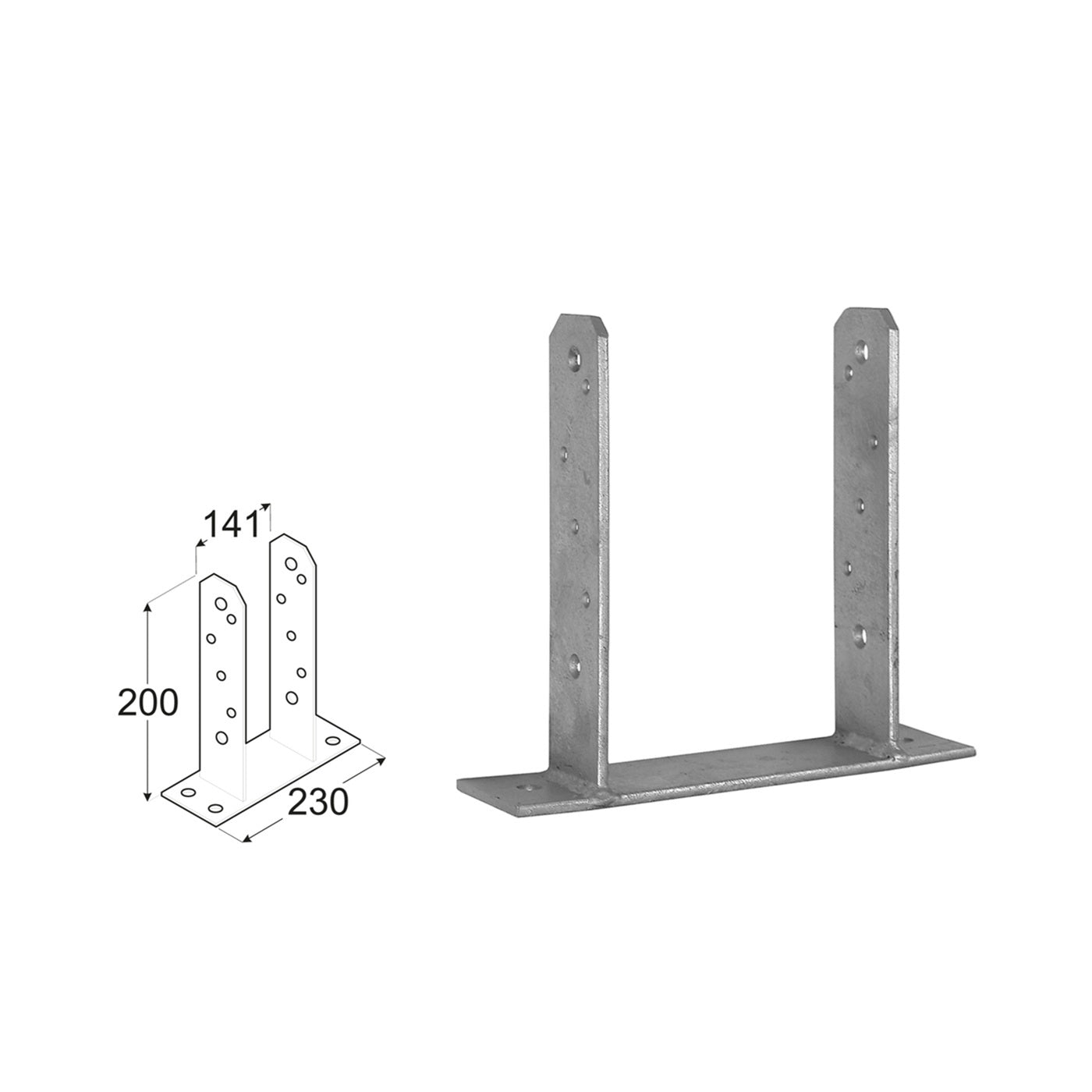

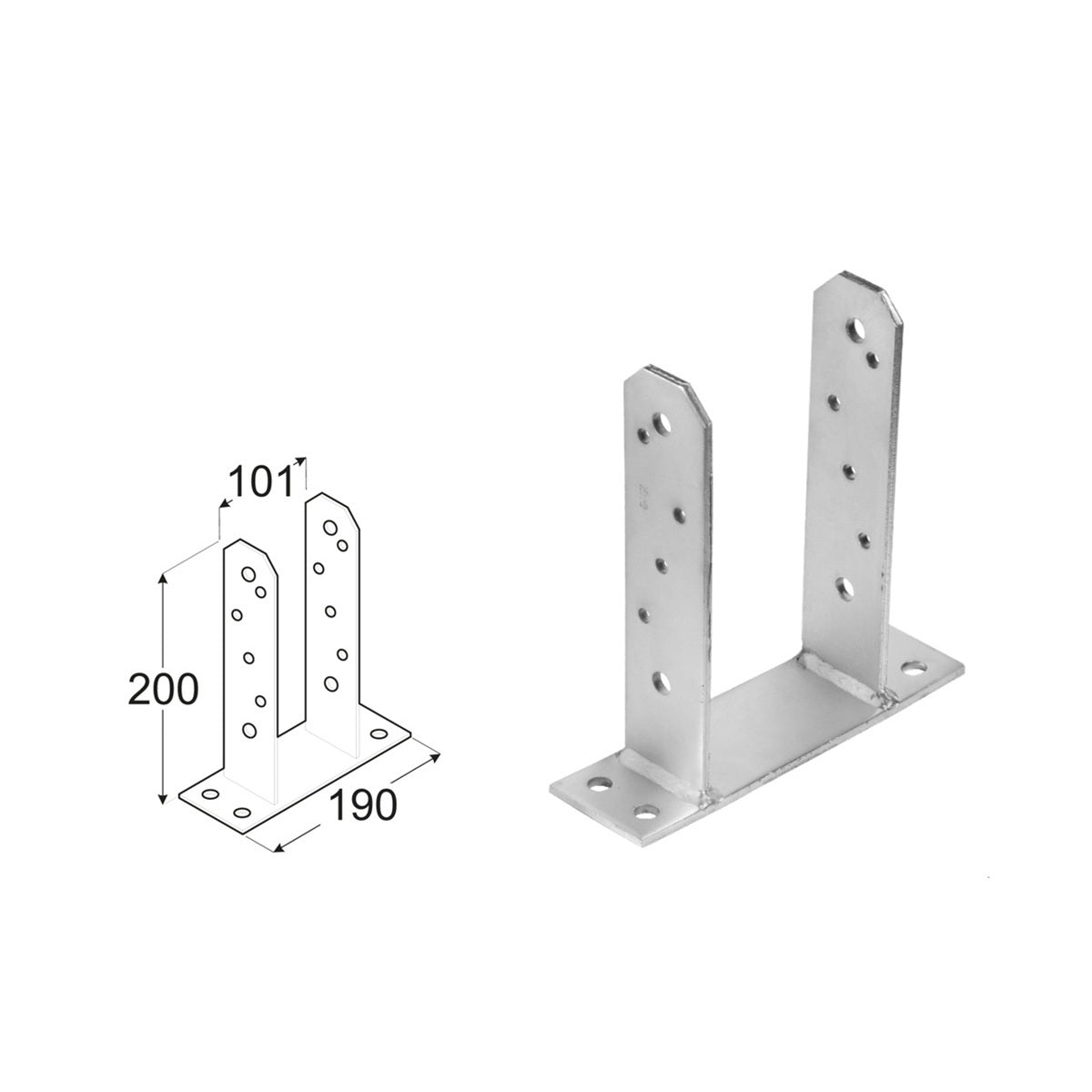

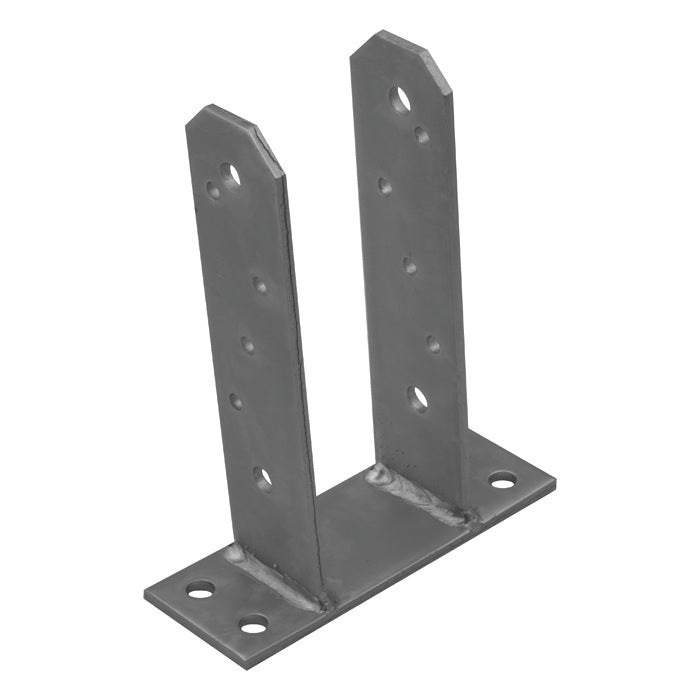

DOMAX PST šroubovací patka sloupku typu TT

DOMAX PST šroubovací patka sloupku typu TT je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Ke spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů, pro které musí být splněny požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základním pracovním požadavku 1 nařízení (EU) č. 305/2011.

Výhody

• Vysoká nosnost a pevnost v tahu
• Určeno pro spojování dřeva se dřevem, betonem nebo ocelí
• Spolehlivá odolnost vůči vytahování
• Prášková povrchová úprava pro lepší ochranu proti korozi
• Odolnost vůči korozi (třídy C1 a C2)
• Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
• Třída použití 1, 2 a 3 - vhodné i do exteriéru (bez kyselých plynů a par)
• Vysoká mechanická pevnost a trvanlivost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřebíky s kulatým dříkem v souladu s normou EN 14592+A1, s následujícími parametry:

• Průměr: ≥ 4 mm

• Kluzná mez My,k: 7168 N·mm

• Parametr vytažení fax,k (odolnost proti vytažení): 7,8 N/mm²

• Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen během užívání objektu udržovat řádný technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo nátěru musí být řádně ošetřeno, aby byla zajištěna ochrana proti vnějším vlivům.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny před povětrnostními vlivy, poškozením a/nebo rozbitím.

Technický popis

Patka

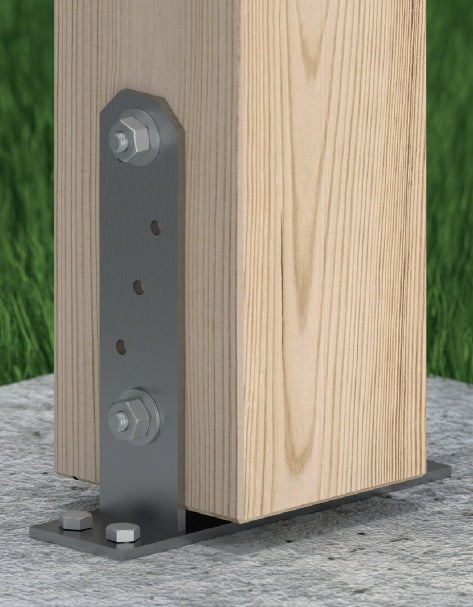

Patka určená k montáži dřevěných prvků na betonu, zaručuje požadovanou dilataci dřeva od podkladu.
Upevnění
Dřevo: šrouby do dřeva Ø6; šrouby do dřeva - CTO Ø10; šrouby do dřeva - PWD Ø10; souprava PNP; beton: kroužkové kotvy PBK M10, M12; šrouby do betonu PBW Ø10,5.
Povlak
Žárový zinek (ZNO)
