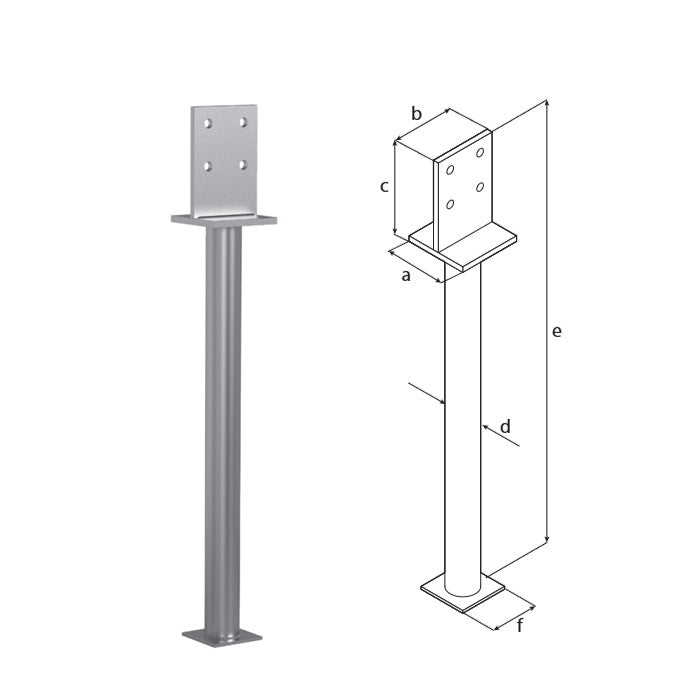

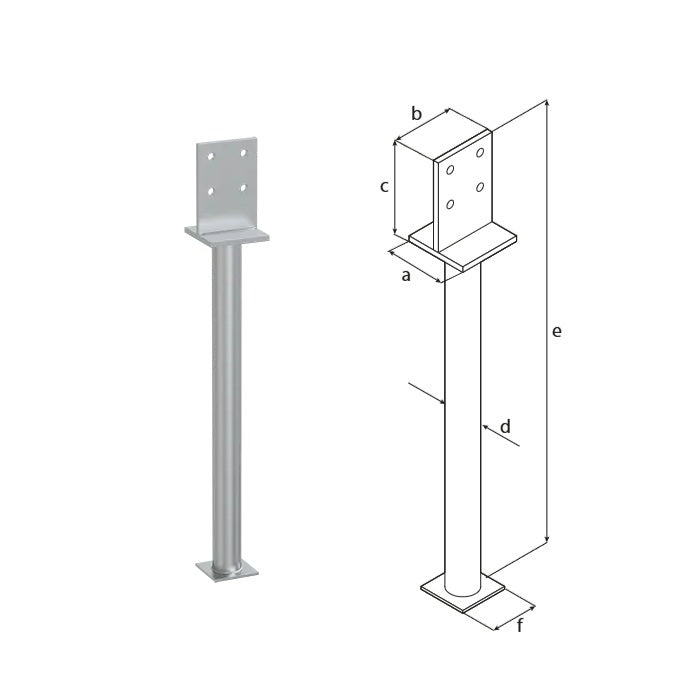

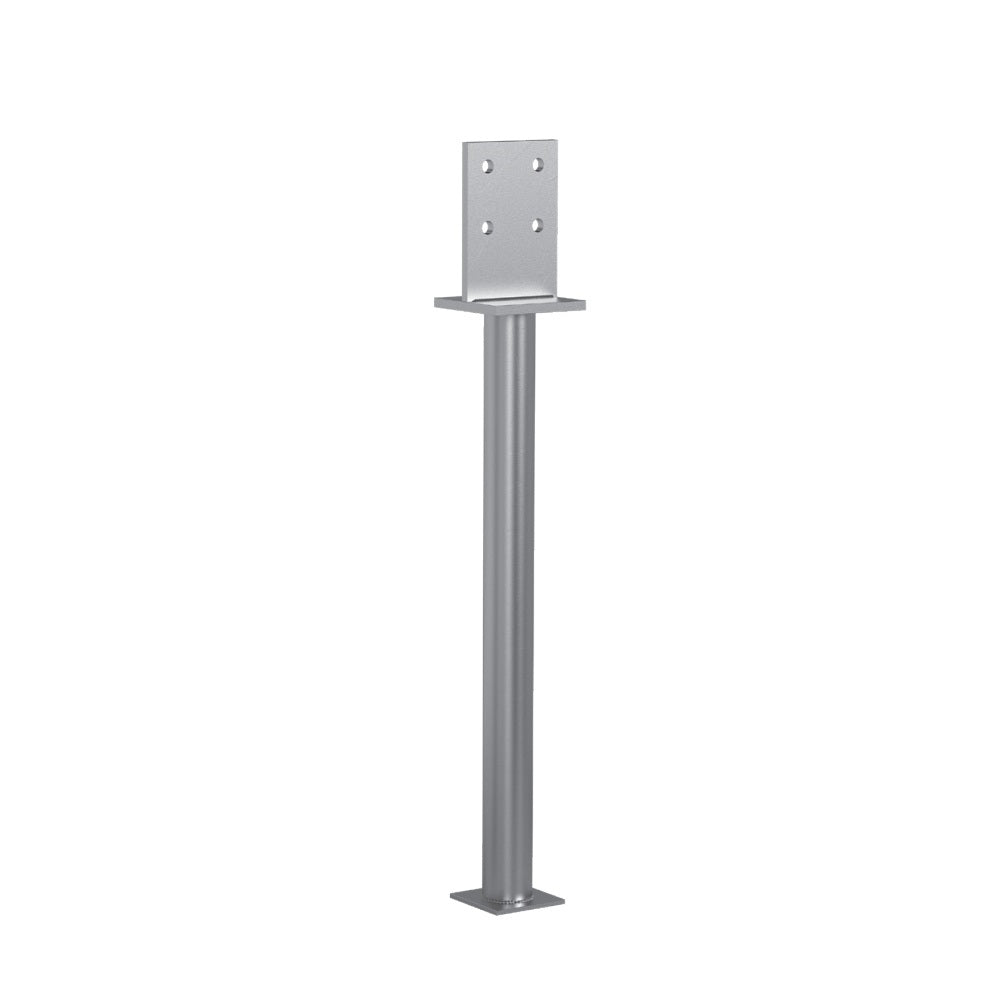

DOMAX PSW R500 zapuštěná patka sloupku typu U je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Slouží ke spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů, pro které musí být splněny požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základní pracovní požadavku 1 nařízení (EU) č. 305/2011.
Patka je vyrobená z HDG (Hot-Dip Galvanized) oceli - žárově pozinkovaného materiálu s hrubou ochranou proti korozi. Povrchová úprava vzniká ponořením do roztaveného zinku při vysoké teplotě, čímž vzniká odolná vrstva, která chrání kov před rzí i vnějšími vlivy.
Výhody
- Vysoká nosnost a pevnost v tahu
- Určeno pro spojování dřeva s dřevem, betonem nebo ocelí
- Spolehlivá odolnost proti vytržení
- Odolnost proti korozi (třídy C1 a C2)
- Splňuje požadavky Eurokódu 5 (EN 1995-1-1)
- Třída použití 1, 2 a 3 - vhodné i do exteriéru (bez kyselých plynů a par)
- Vysoká mechanická pevnost a trvanlivost
Doporučené spojení
Pro správnou funkci se doporučuje používat hřeby s kulatou stopkou v souladu s normou EN 14592+A1, s parametry:
- Průměr: ≥4 mm
- Meze kluzu My,k: 7168 N·mm
- Parametr odporu proti vytržení fax,k: 7,8 N/mm²
- Pevnost v tahu ftens,k: 7,3 kN
Údržba
Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Majitel je povinen během používání objektu udržovat řádný technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoliv poškození zinkového povlaku nebo barvy musí být řádně ošetřeno, aby bylo chráněno před vnějšími vlivy.
Skladování
Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.

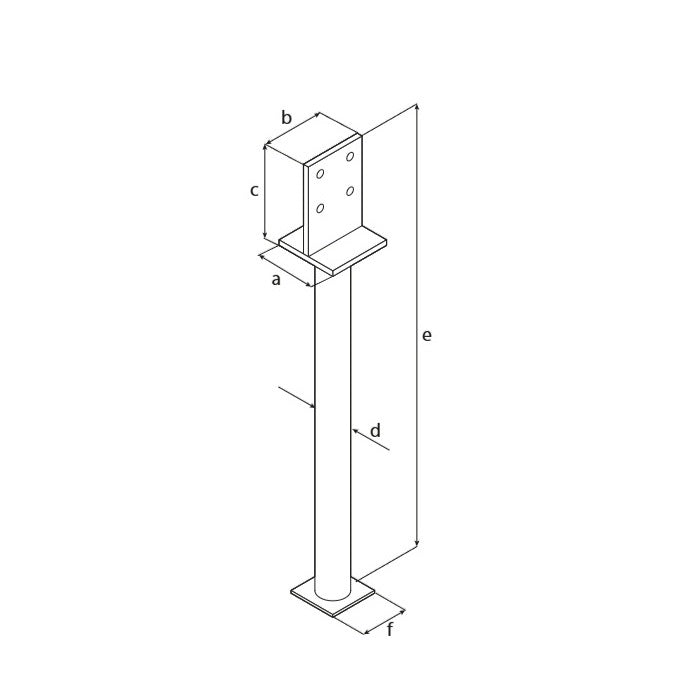

Technický popis
Patka

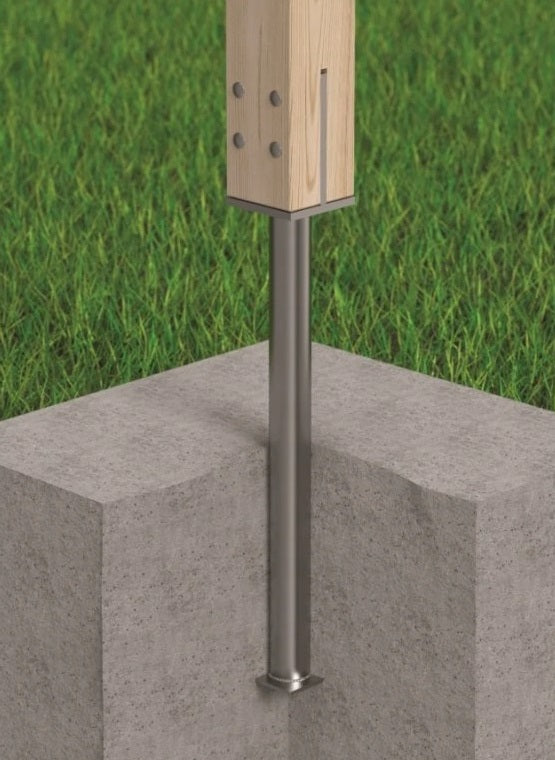

Zapuštěná patka sloupku určená k montáži dřevěných prvků na beton. Kombinovaná základní trubka PSW R500 umožňuje vysunutí dna nosníku až 250 mm nad povrch betonu, čím se zajistí maximální dilatace dřeva od země a velmi vysoká nosnost spoje.
Upevnění
Dřevo: sada PNP
Povlak
Žárový zinek (ZNO)
| Materiál | S235 + žárové zinkování |
| Tloušťka | 8 mm |
