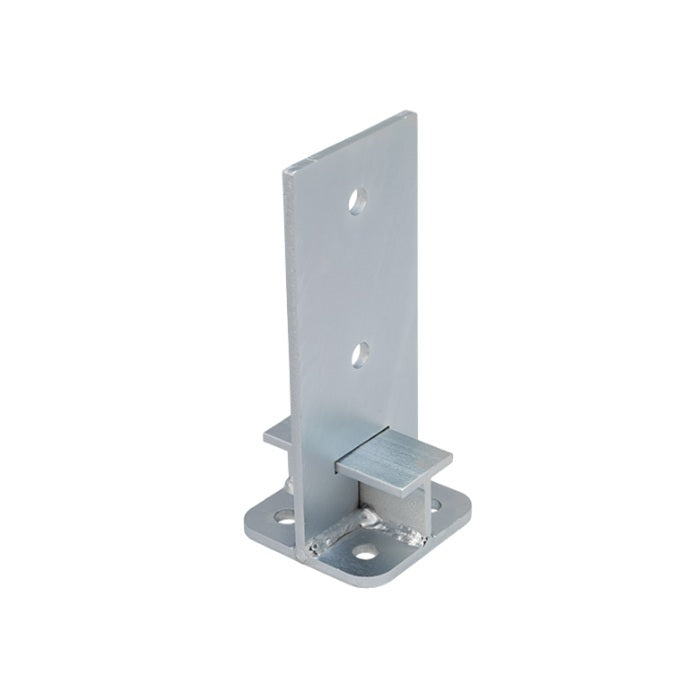

DOMAX PUW šroubovací patka sloupku typu T

DOMAX PUW šroubovací patka sloupku typu T je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Ke spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů v základním pracovním požadavku č. 1 nařízení (EU) č. 305/2011.

Výhody

• Vysoká nosnost a pevnost v tahu
• Určeno pro spojování dřeva se dřevem, betonem nebo ocelí
• Spolehlivá odolnost vůči vytahování
• Povrchová úprava pro lepší ochranu proti korozi
• Odolnost vůči korozi (třídy C1 a C2)
• Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
• Třída použití 1, 2 a 3 - vhodné i do exteriéru (bez kyselých plynů a par)
• Vysoká mechanická pevnost a trvanlivost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřebíky s kulatou stopkou v souladu s normou EN 14592+A1, s parametry:

• Průměr: ≥4 mm
• Meze kluzu My,k: 7168 N·mm
• Vytahovací parametr fax,k (odpor vůči vytahování): 7,8 N/mm²
• Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během používání objektu řádný technický stav. Stavební materiály je nutno každoročně kontrolovat. Jakékoliv poškození zinkového povlaku nebo barvy musí být řádně ošetřeno, aby bylo chráněno před vnějšími faktory.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.

Technický popis

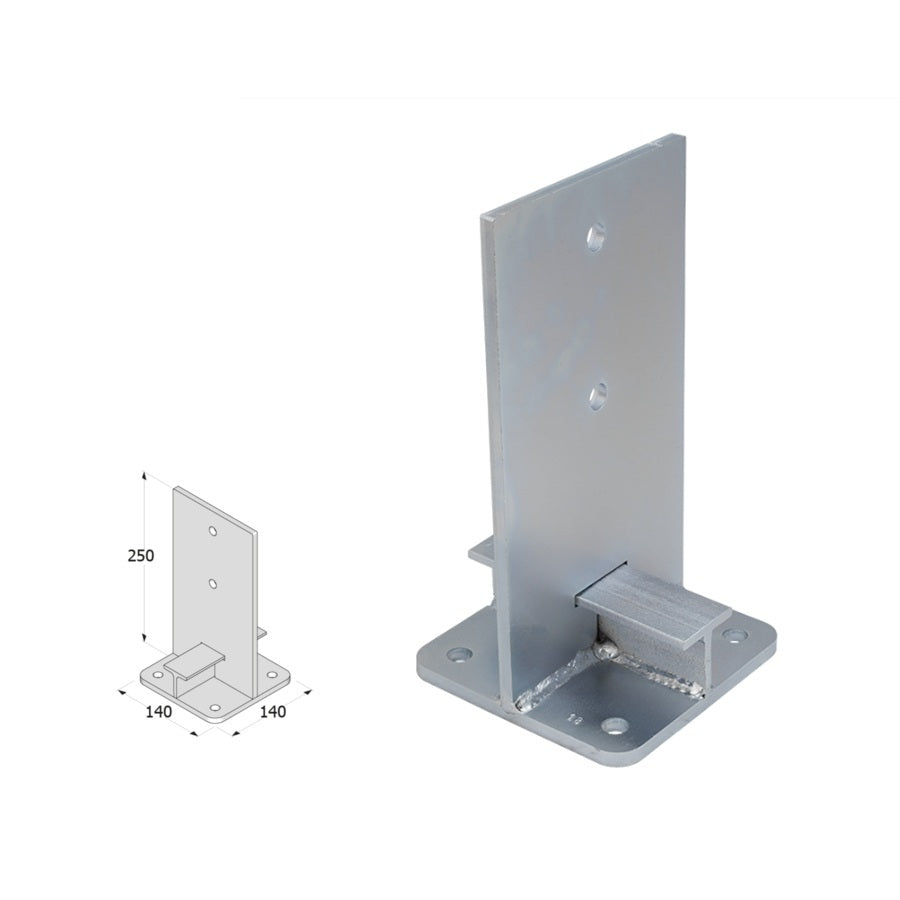

Patka

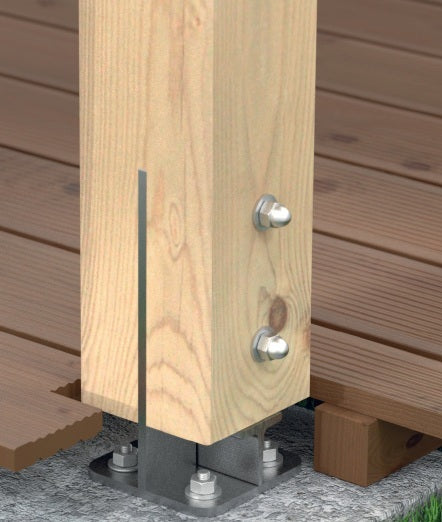

Patka sloupku pro osazení na tvrdém podkladu. T- nosník poskytuje možnost opření trámu a díky tomu je konstrukce stabilní a zajišťuje příslušnou dilatační vzdálenost sloupu od podkladu. Může se natřít dekorační barvou na zinkované povrchy.
Upevnění
Dřevo: sada PNP; beton: průvlakové kotvy PBK M12.
Povlak

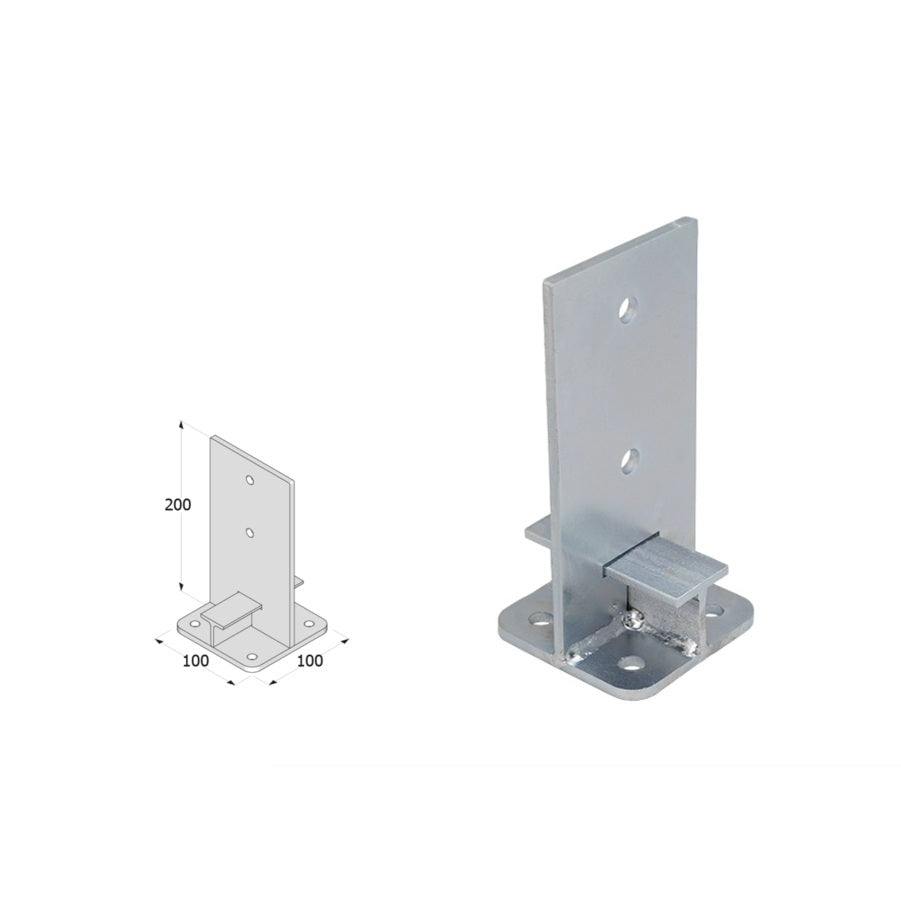

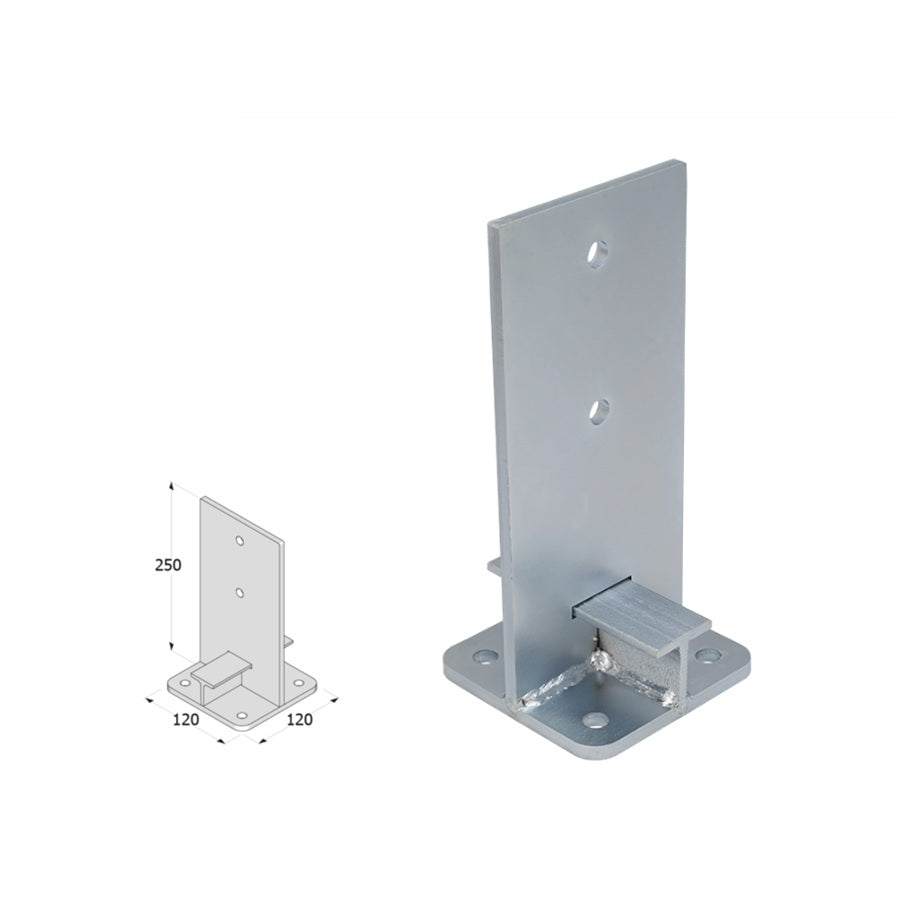

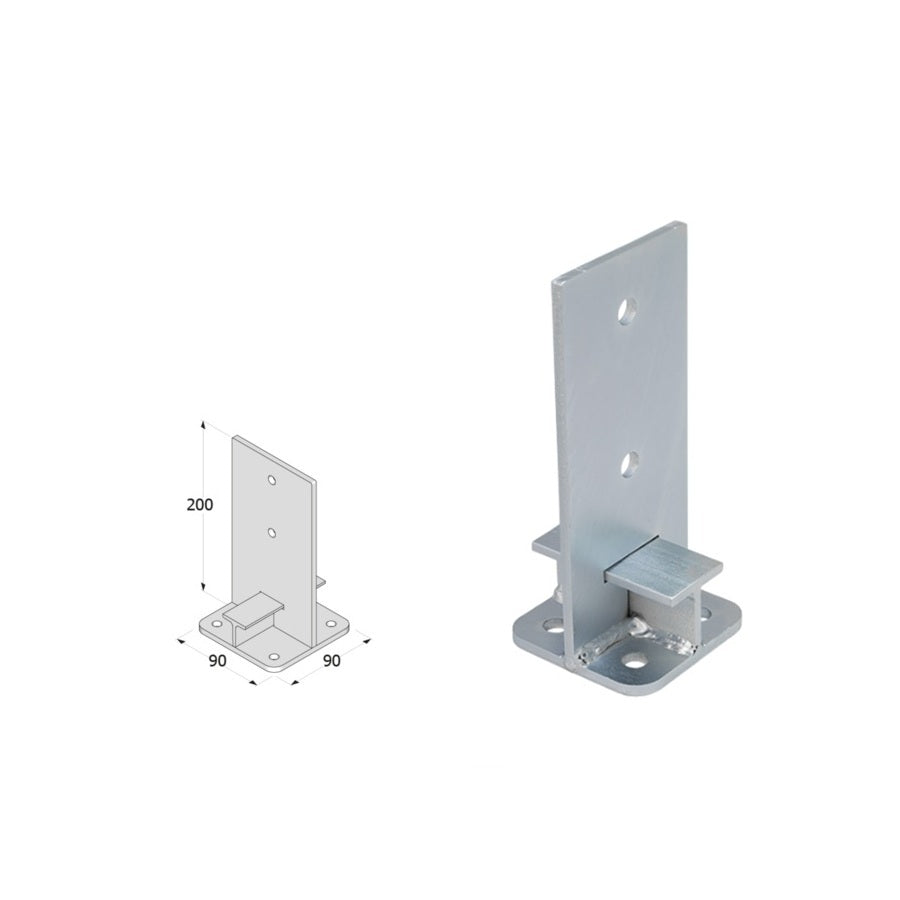

Žárový zinek (ZNO)

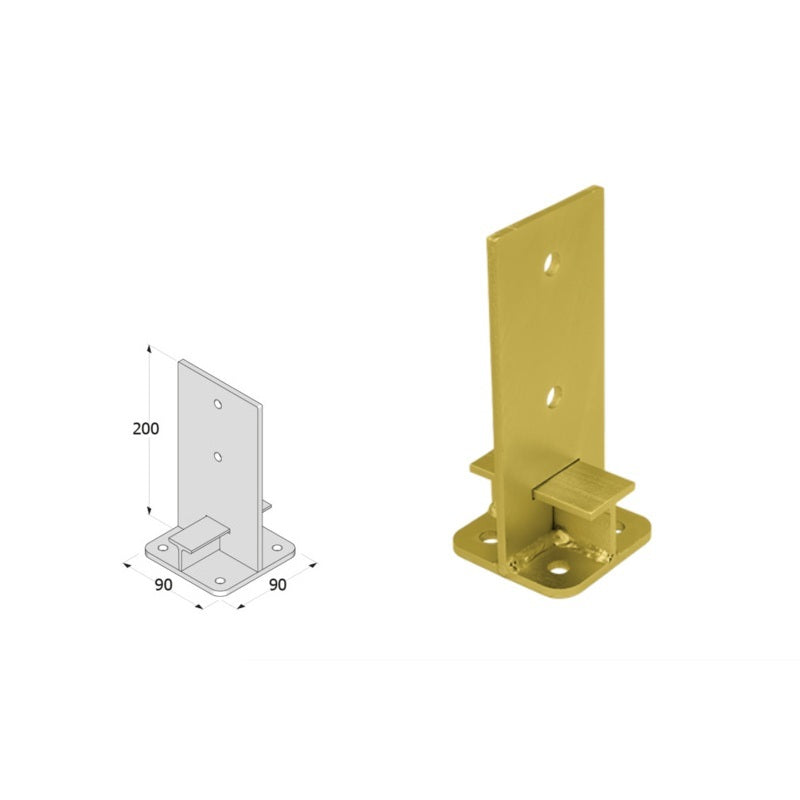

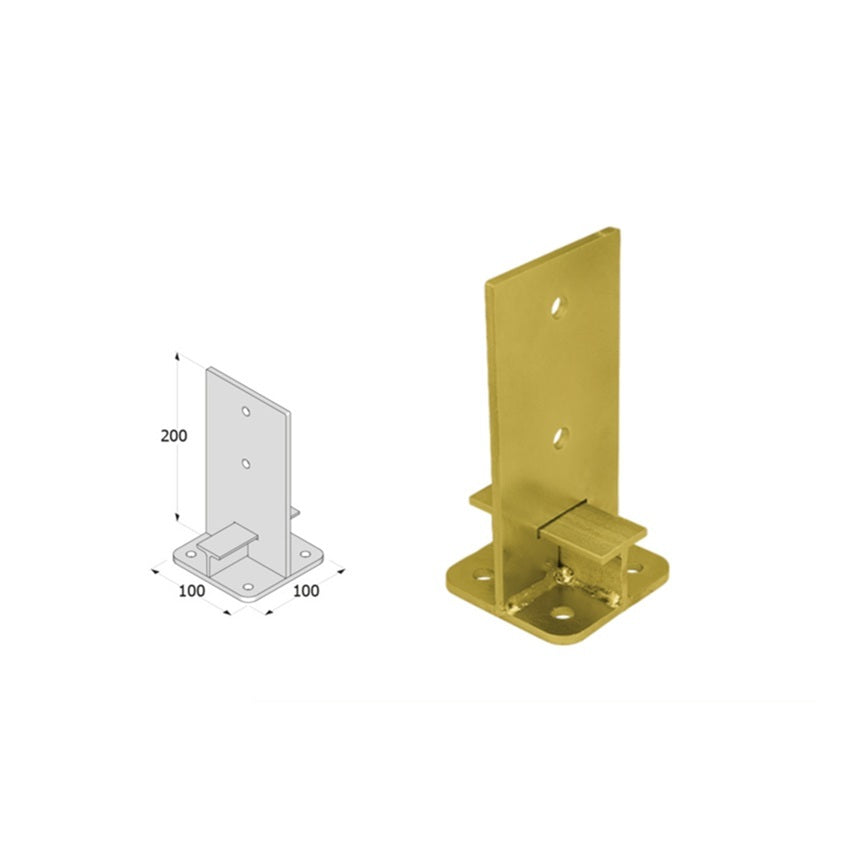

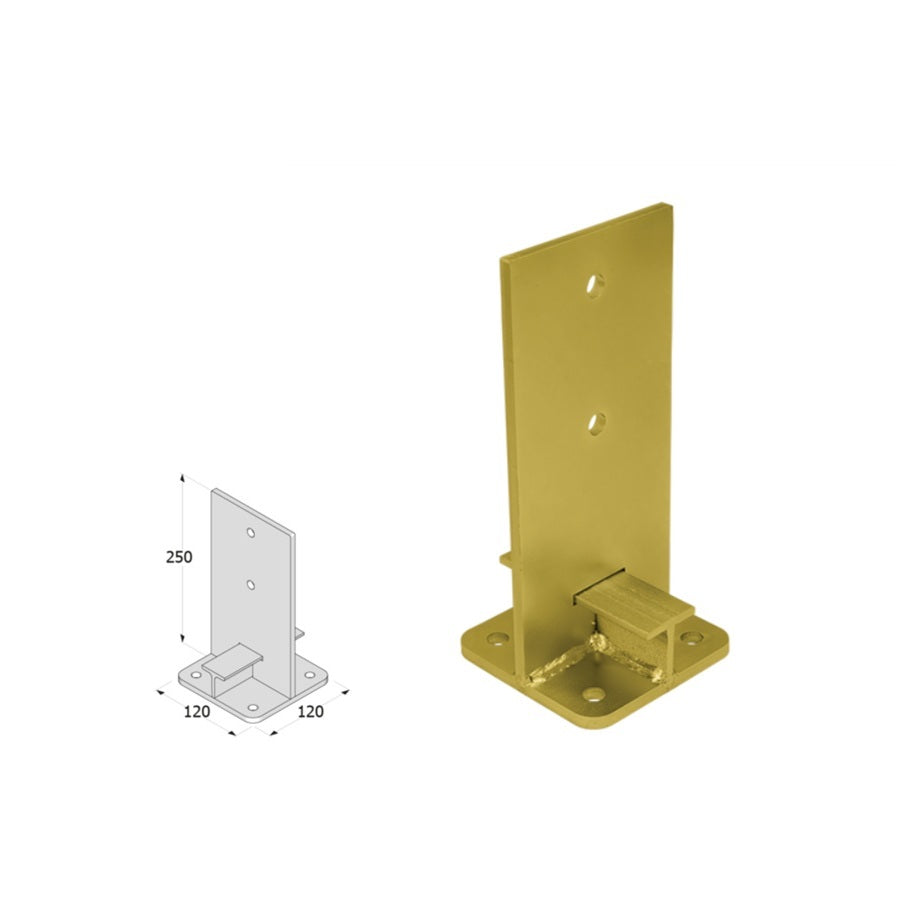

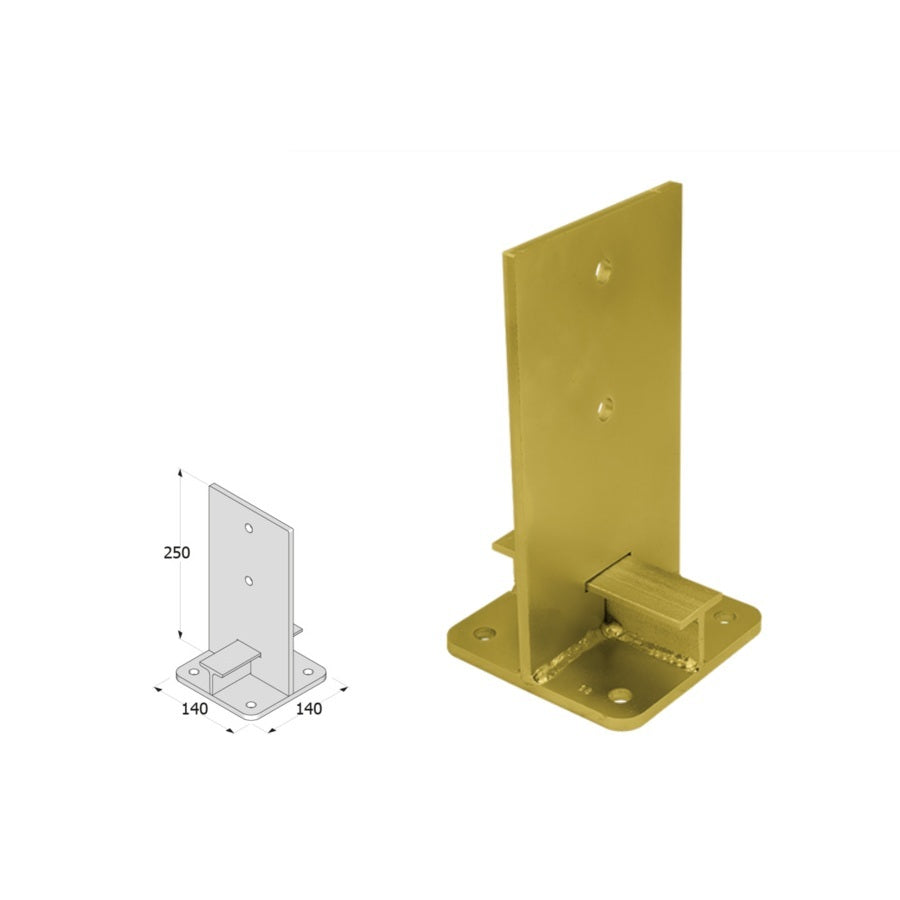

Galvanický zinek, žlutý (ZNZ)
