DOMAX PWC prodloužení patky sloupku PWM/PWF

DOMAX PWC prodloužení patky sloupku PWM/PWF je zahradní konstrukční prvek. Třírozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Používají se ke spojování kolmých nosných prvků z masivního dřeva vedle sebe za účelem vytvoření spojů, které musí splňovat požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základním požadavku na stavby č. 1 podle nařízení (EU) č. 305/2011.

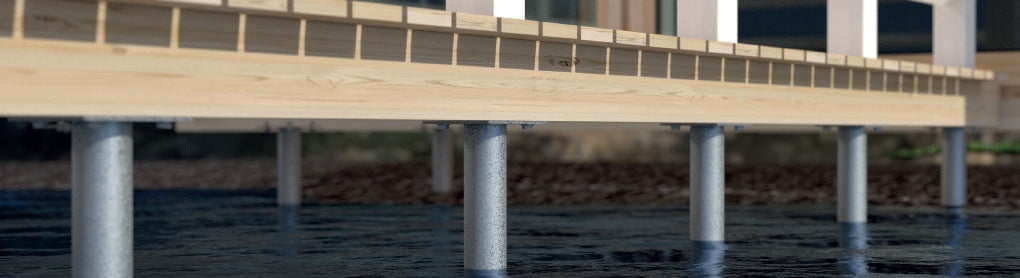

DOMAX PWC slouží jako prodloužení patky sloupku DOMAX PWM zemní šroubovací patka sloupku s šestihranem, nebo DOMAX PWF zemní šroubovací patka sloupku s obdélníkem.

K prodloužení patky sloupku DOMAX PWC, určenému pro patky typu PWM a PWF, se používají vruty DOMAX CTO pro zahradní architekturu a vruty do dřeva DOMAX PWD Ø10 mm. Tato kombinace zajišťuje pevné, stabilní a dlouhodobě spolehlivé uchycení sloupků.

Výhody

• Vysoká nosnost a pevnost v tahu

• Určeno pro spojování dřeva s dřevem, betonem nebo ocelí

• Spolehlivá odolnost proti vytažení

• Prášková povrchová úprava pro lepší ochranu proti korozi

• Odolnost proti korozi (třídy C1 a C2)

• Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)

• Třída použití 1, 2 a 3 - vhodné i pro venkovní použití (bez kyselých plynů a par)

• Vysoká mechanická pevnost a dlouhá životnost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřebíky s kulatým dříkem v souladu s normou EN 14592+A1, s následujícími parametry:

• Průměr: ≥ 4 mm

• Kluzná mez My,k: 7168 N·mm

• Parametr vytažení fax,k (odolnost proti vytažení): 7,8 N/mm²

• Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen během užívání objektu udržovat řádný technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo nátěru musí být řádně ošetřeno, aby byla zajištěna ochrana proti vnějším vlivům.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny před povětrnostními vlivy, poškozením a/nebo rozbitím.

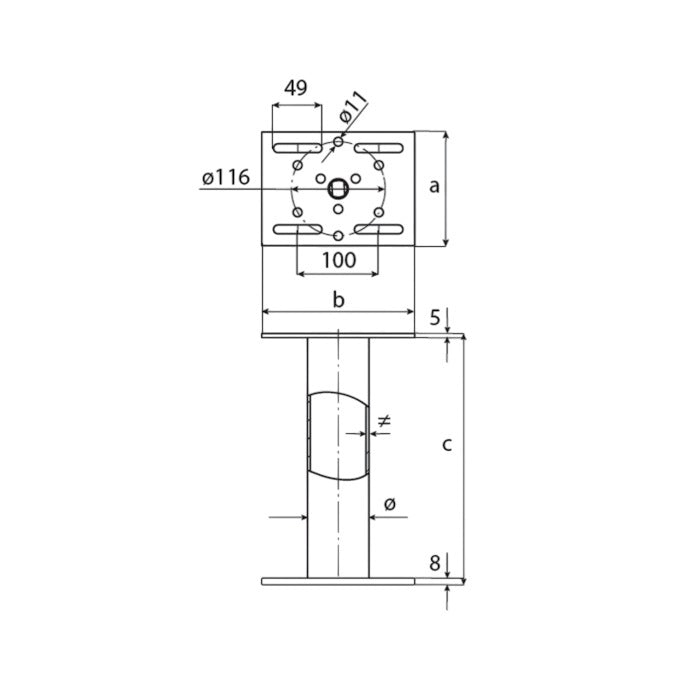

Technický popis

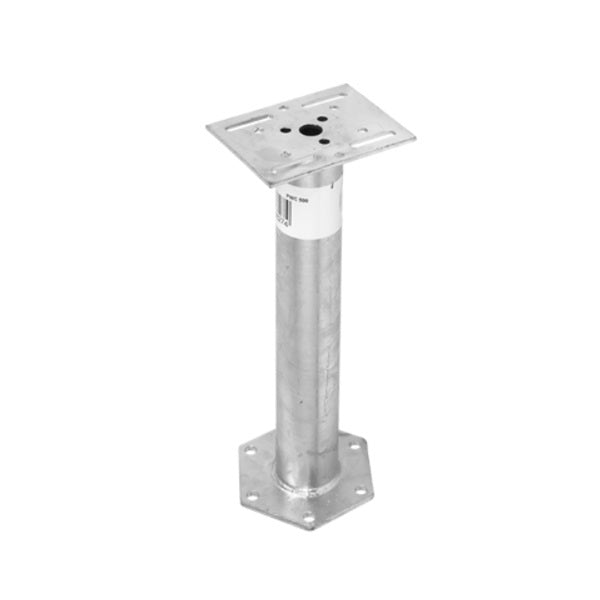

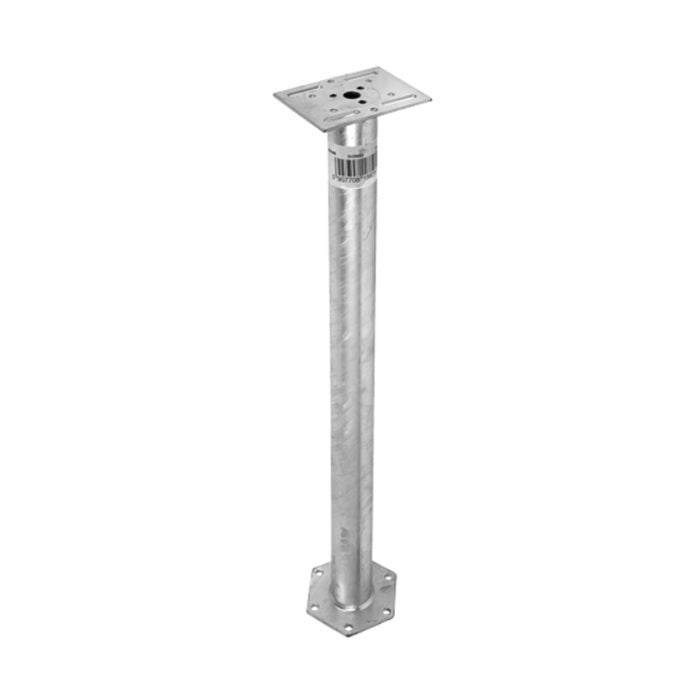

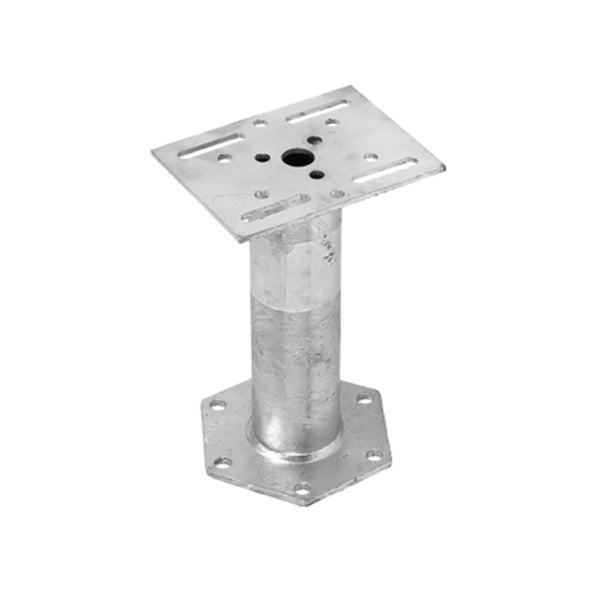

Prodloužení patky
Prodloužení patky PWM a PWF uzavřené obdélníkovou deskou s otvory umožnujícími připevnění a nastavení příslušenství. Zajišťuje zvýšení funkcionality základny.
Upevnění
Dřevo: vruty do dřeva - CTO Ø10; vruty do dřeva - PWD Ø10; ocel: metrické šrouby M10.
Povlak
Žárový zinek (ZNO)
