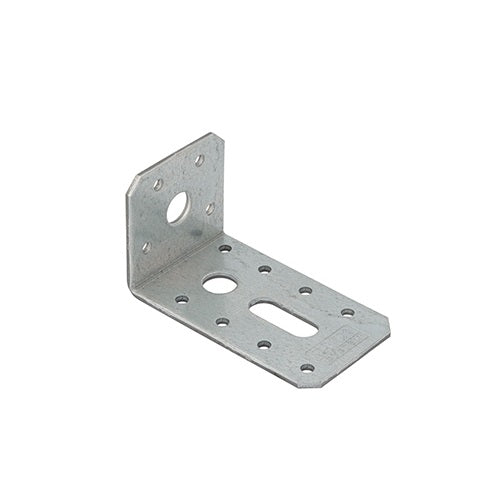

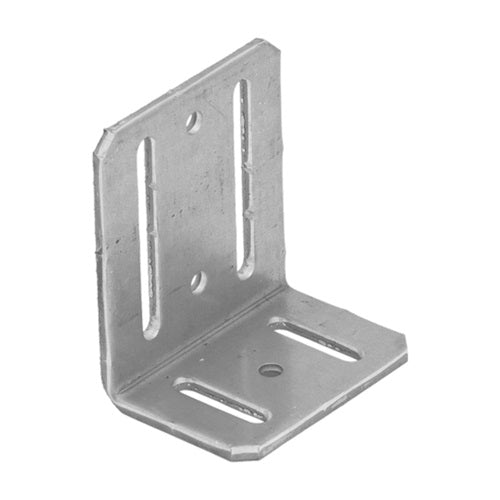

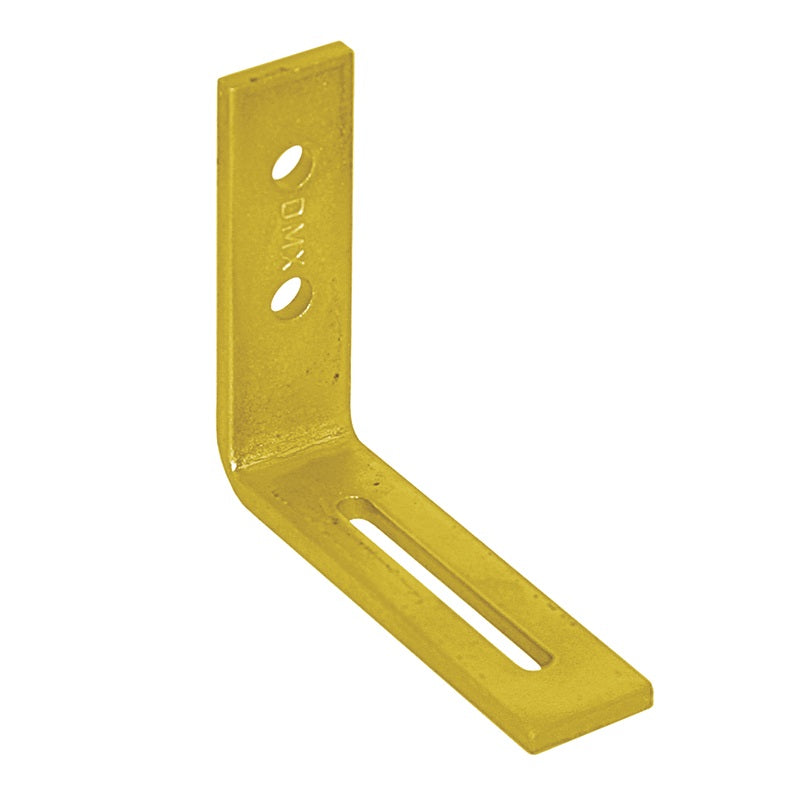

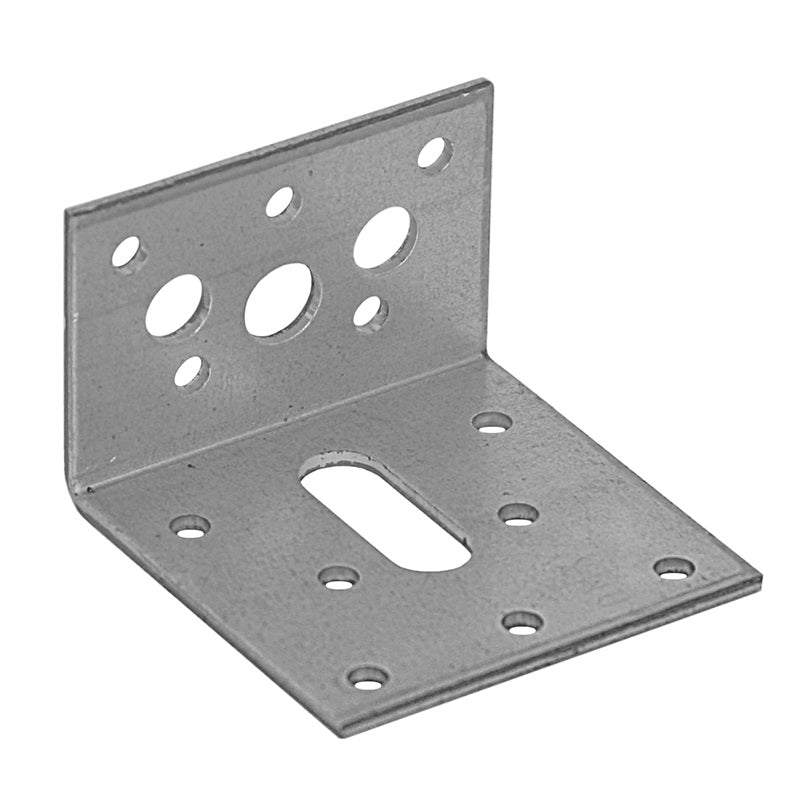

DOMAX KR nastavitelný úhelník

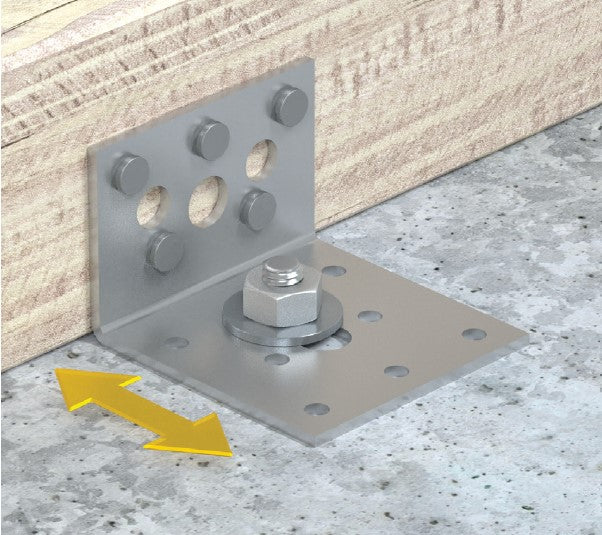

DOMAX KR nastavitelný úhelník má oválné otvory, což usnadňuje montáž netypických prvků a zároveň umožňuje eliminovat dilatační napětí. Díky možnosti vzájemného posouvání spojovaných prvků se ve spoji nevytváří zatížení, která vznikají v důsledku různých deformací nebo změn vlhkosti dřeva. Pro spoje s použitím trojrozměrných DMX spojovacích prvků by se měly používat kroužkové hřebíky ANG s průměrem Ø4 mm a délkou minimálně 50 mm, nebo jiné kroužkové hřebíky podle EN 14592 s průměrem Ø4 mm a charakteristickou únosností minimálně 1,55 kN.

S ohledem na požadavky na odolnost proti korozi mohou být trojrozměrné DMX spojovací prvky použity v dřevěných konstrukcích třídy použití 1 a 2 podle EN 1995 - 1 - 1 (Eurokód 5), v podmínkách vnitřního prostředí, v prostředích s kategoriemi korozivity C1 a C2 podle EN ISO 12944 - 2, která nejsou vystavena působení kyselých plynů a par.

Výhody

• Výborná odolnost proti korozi
• Dlouhá životnost
• Vysoká pevnost a odolnost v ohybu
• Snižuje riziko prasknutí dřeva
• Oválné otvory usnadňují montáž netypických prvků

Upevnění

Rýhované hřebíky ANCHOR Ø4; ANW - šrouby ANCHOR Ø5, hlava TX-20; vruty do dřeva Ø4, Ø5, Ø6, Ø8, Ø10, Ø12; šrouby M5, M6, M8, M10, M12; kotvy do betonu M5, M6, M8, M10, M12.

Aplikace

Trojrozměrné spojky jsou určeny ke spojování kolmých konstrukčních dřevěných prvků v uspořádání od konce na stranu (spojky typu WB a WBZ) nebo ze strany na stranu (spojky typu KPL, KP a KL) v upevněních, která splňují požadavky na únosnost a stabilitu podle základního požadavku č. 1 nařízení (EU) č. 305/2011.

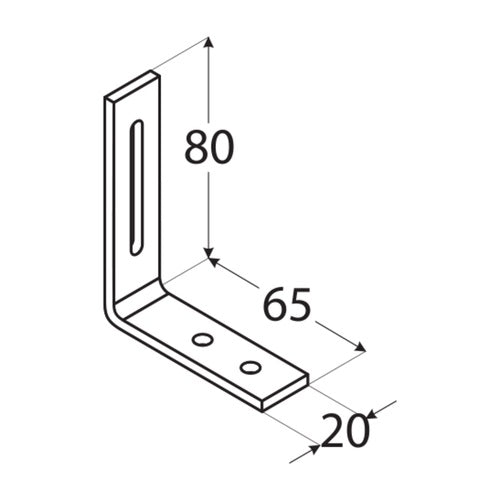

Technické parametry
