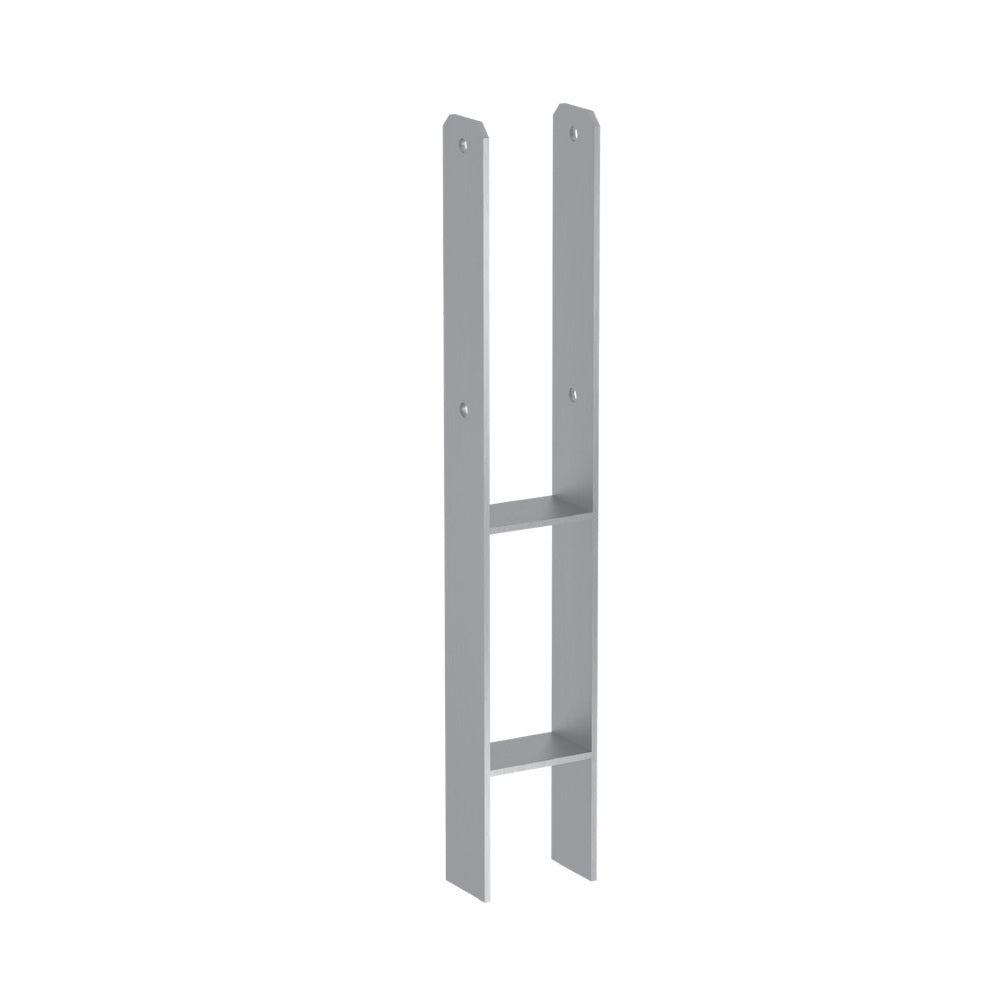

DOMAX PSH zapuštěná patka sloupku typu H je zahradní konstrukční prvek. Třírozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Slouží k spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů, pro které musí být splněny požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základní pracovní požadavku 1 nařízení (EU) č. 305/2011.
K zapuštěné patke sloupku DOMAX PSH, se používají vruty DOMAX CTO pro zahradní architekturu a vruty do dřeva DOMAX PWD Ø10 mm. Tato kombinace zajišťuje pevné, stabilní a dlouhodobě spolehlivé uchycení sloupků.
Výhody:
- Vysoká nosnost a pevnost v tahu
- Určeno pro spojování dřeva s dřevem, betonem nebo ocelí
- Spolehlivá odolnost vůči vytahování
- Prášková povrchová úprava pro lepší ochranu proti korozi
- Odolnost vůči korozi (třídy C1 a C2)
- Splňuje požadavky Eurokódu 5 (EN 1995-1-1)
- Třída použití 1, 2 a 3 - vhodné i pro exteriér (bez kyselých plynů a par)
- Vysoká mechanická pevnost a trvanlivost
Doporučené spojení
Pro správnou funkci se doporučuje používat hřebíky s kulatou stopkou v souladu s normou EN 14592+A1, s parametry:
- Průměr: ≥4 mm
- Mez kluzu My,k: 7168 N·mm
- Vytahovací parametr fax,k (odolnost vůči vytahování): 7,8 N/mm²
- Pevnost v tahu ftens,k: 7,3 kN
Údržba
Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během používání objektu řádný technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoliv poškození zinkového povlaku nebo barvy musí být řádně ošetřeno, aby bylo chráněno před vnějšími faktory.
Skladování
Konektory DOMAX musí být skladovány v uzavřených prostorech a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.

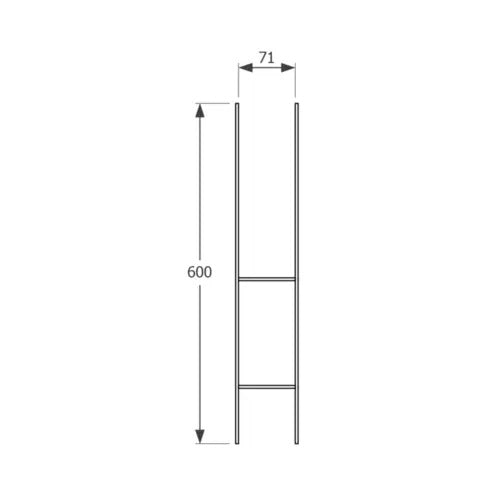

Technický popis
Patka

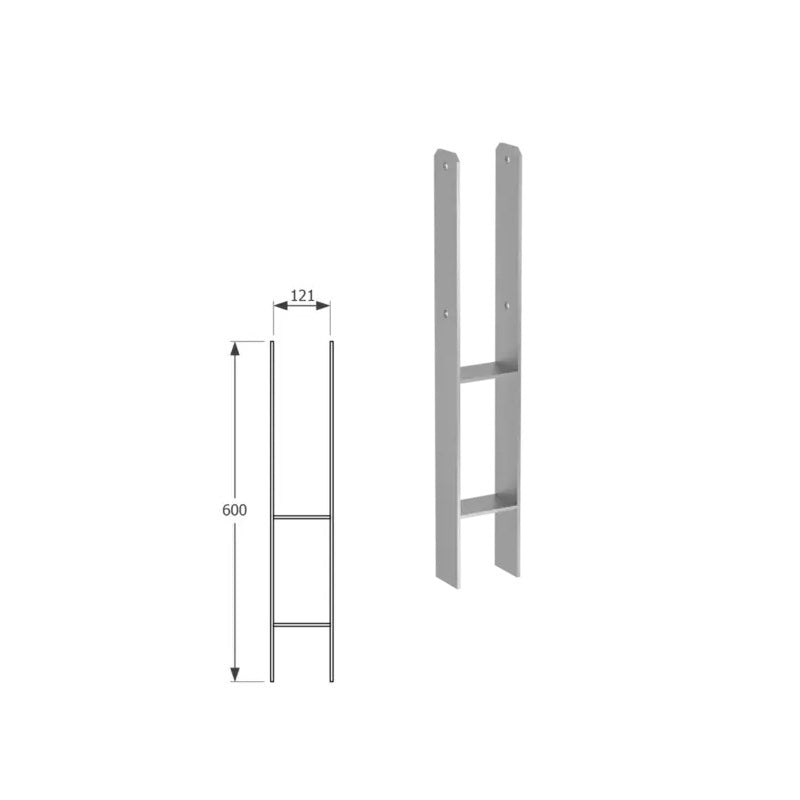

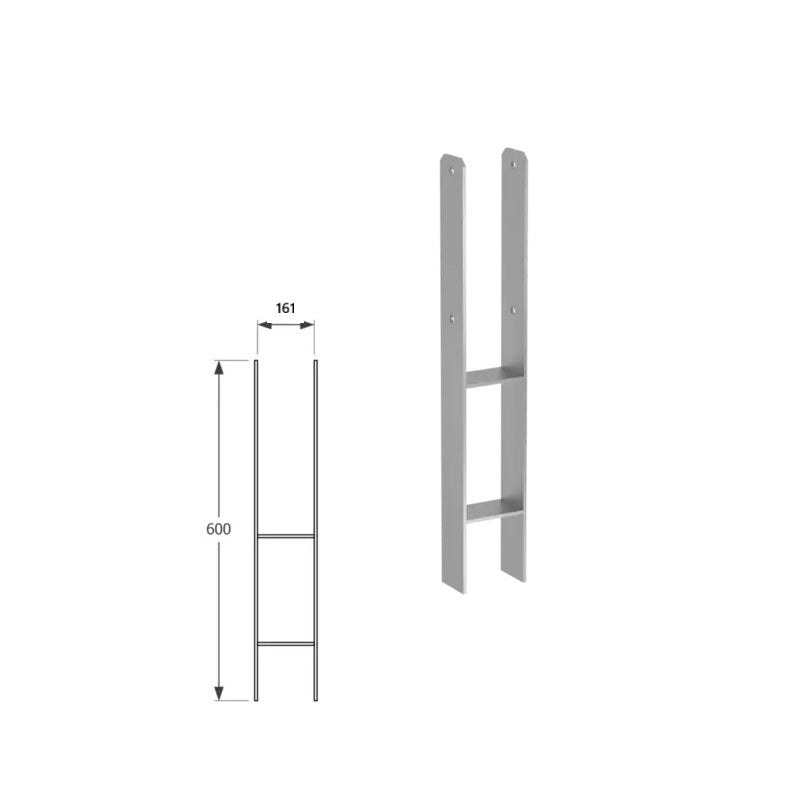

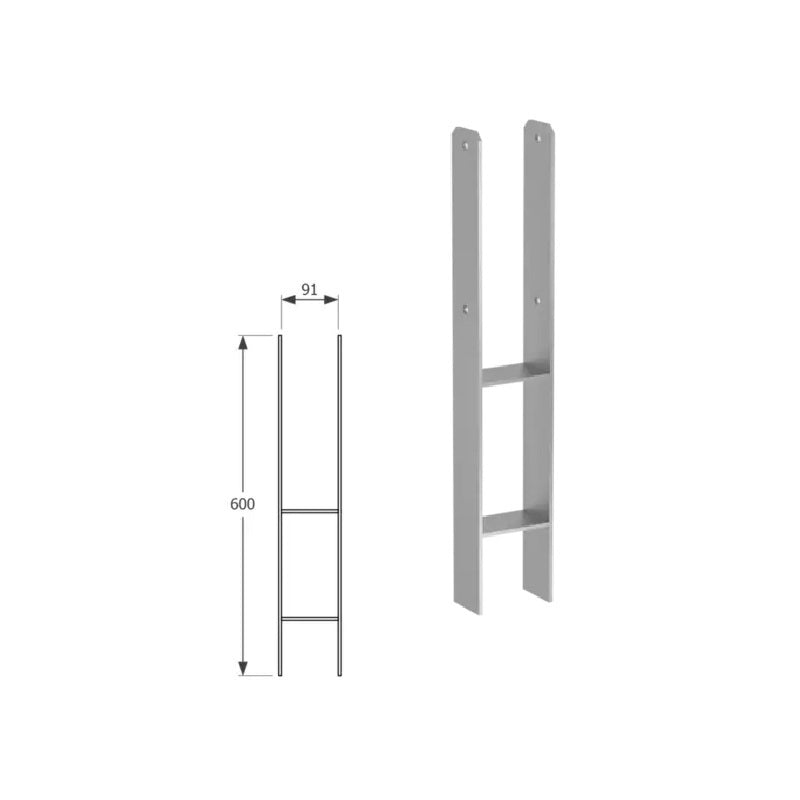

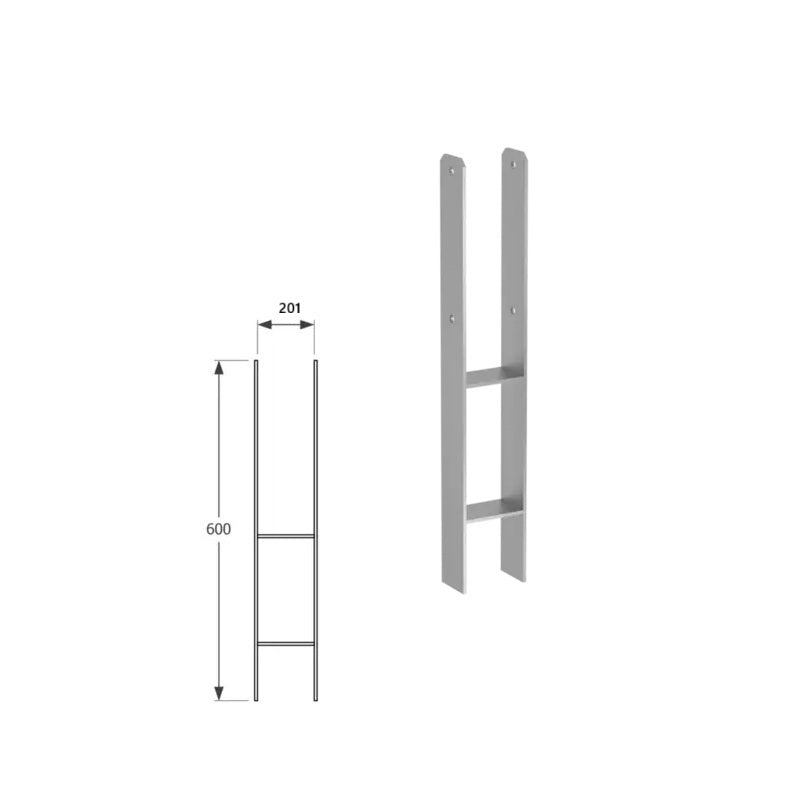

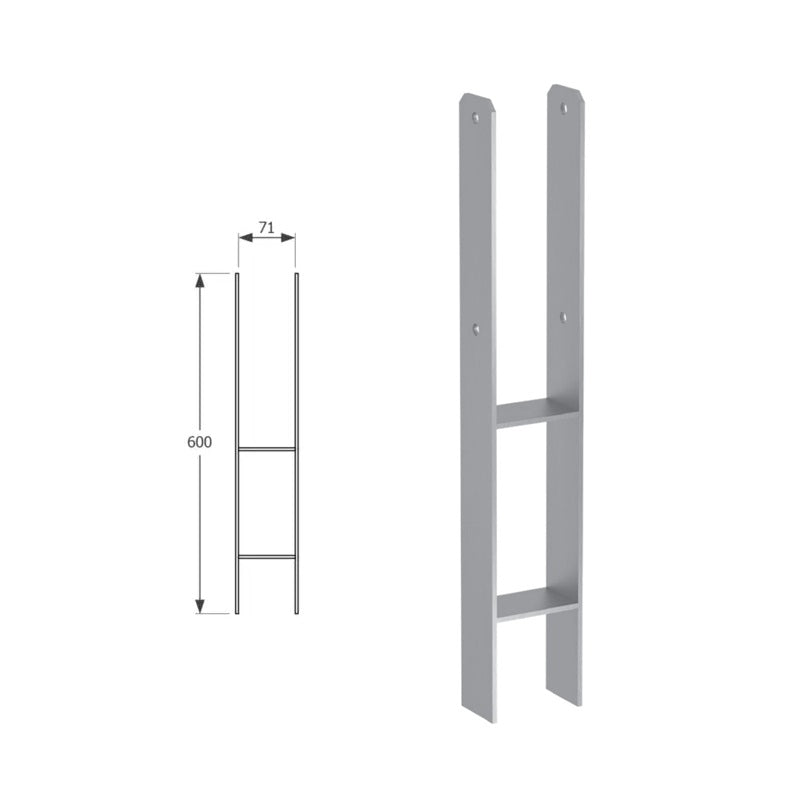

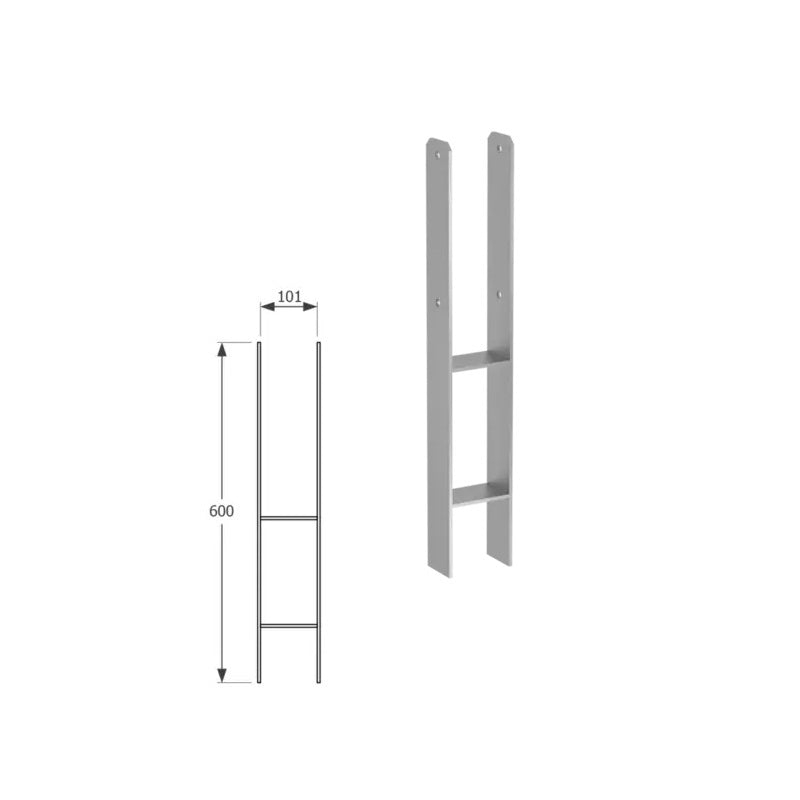

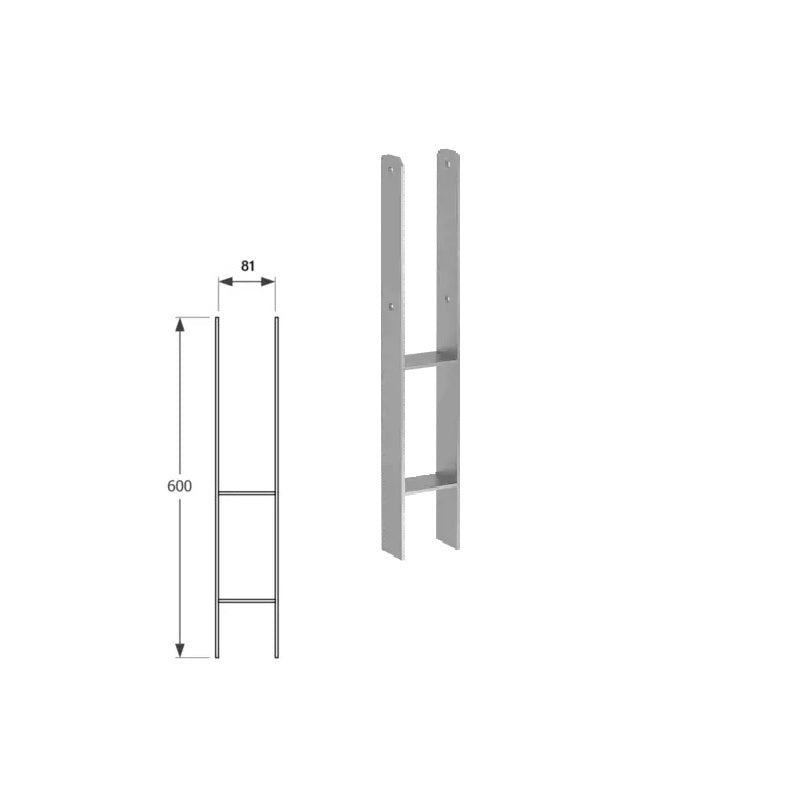

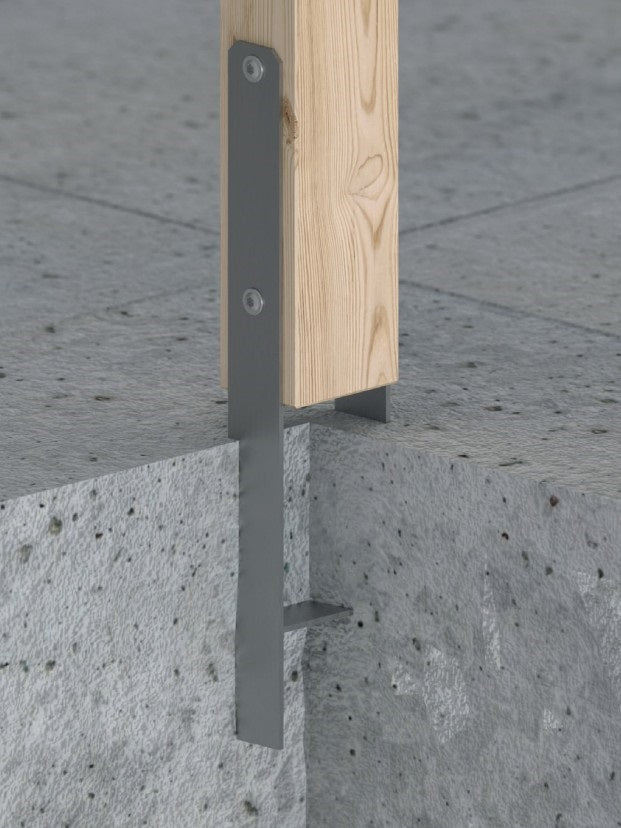

Patka sloupku typ „H“ určená pro montáž dřevěných prvků na beton. Zaručuje náležitou dilataci dřeva od podkladu.
Upevnění
Dřevo: šrouby do dřeva - CTO Ø10; šrouby do dřeva - PWD Ø10; souprava PNP
Povlak
Žárový zinek (ZNO)
| Certifikace | ETA 20/1044 |
| Tloušťka | 6 mm |
| Materiál | Žárové pozinkování (ZNO) |
