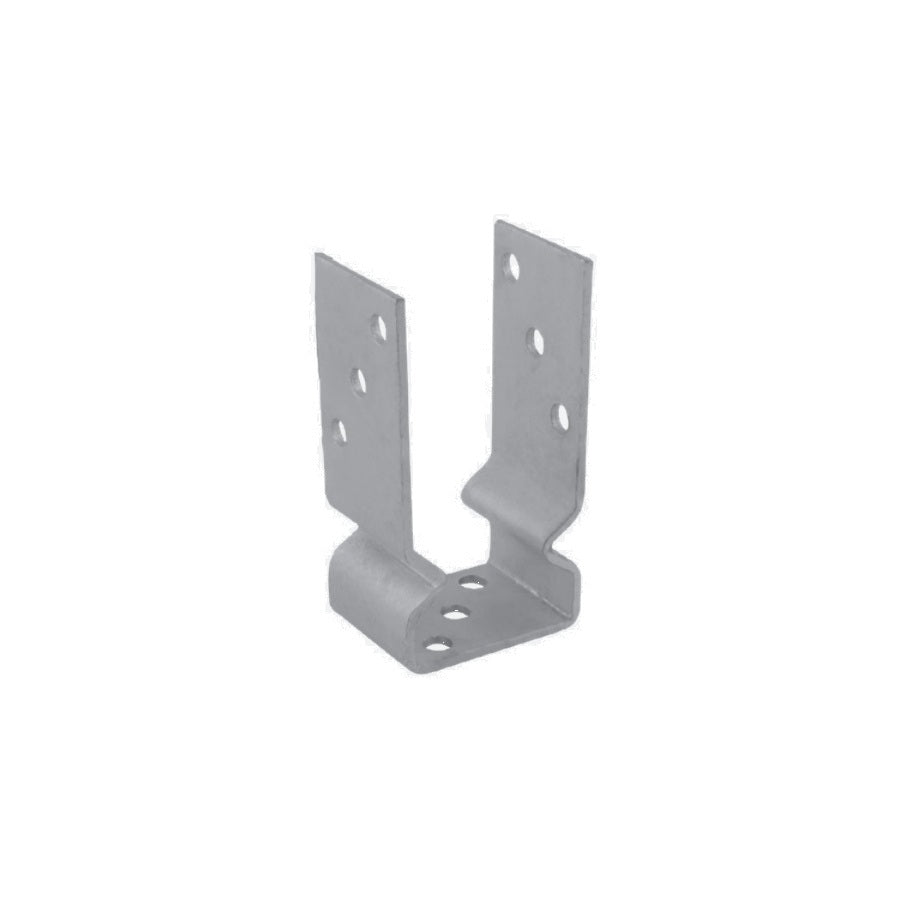

DOMAX PSOZ šroubovací patka sloupku typu U

DOMAX PSOZ šroubovací patka sloupku typu U je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Ke spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů v základním pracovním požadavku č. 1 nařízení (EU) č. 1995/2006 305/2011.

Výhody

• Vysoká nosnost a pevnost v tahu
• Určeno pro spojování dřeva se dřevem, betonem nebo ocelí
• Spolehlivá odolnost vůči vytahování
• Prášková povrchová úprava pro lepší ochranu proti korozi
• Odolnost vůči korozi (třídy C1 a C2)
• Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
• Třída použití 1, 2 a 3 - vhodné i do exteriéru (bez kyselých plynů a par)
• Vysoká mechanická pevnost a trvanlivost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřebíky s kulatou stopkou v souladu s normou EN 14592+A1, s parametry:

• Průměr: ≥4 mm
• Meze kluzu My,k: 7168 N·mm
• Vytahovací parametr fax,k (odpor vůči vytahování): 7,8 N/mm²
• Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během používání objektu řádný technický stav. Stavební materiály je nutno každoročně kontrolovat. Jakékoliv poškození zinkového povlaku nebo barvy musí být řádně ošetřeno, aby bylo chráněno před vnějšími faktory.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny proti povětrnostním vlivům, poškození nebo rozbití.

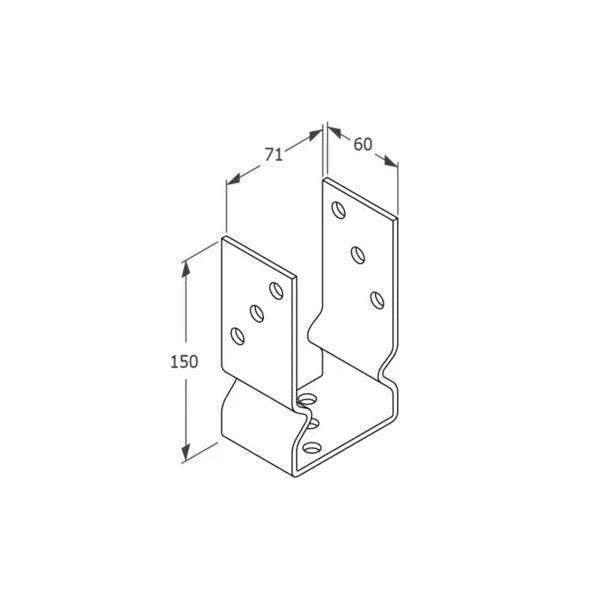

Technický popis

Patka

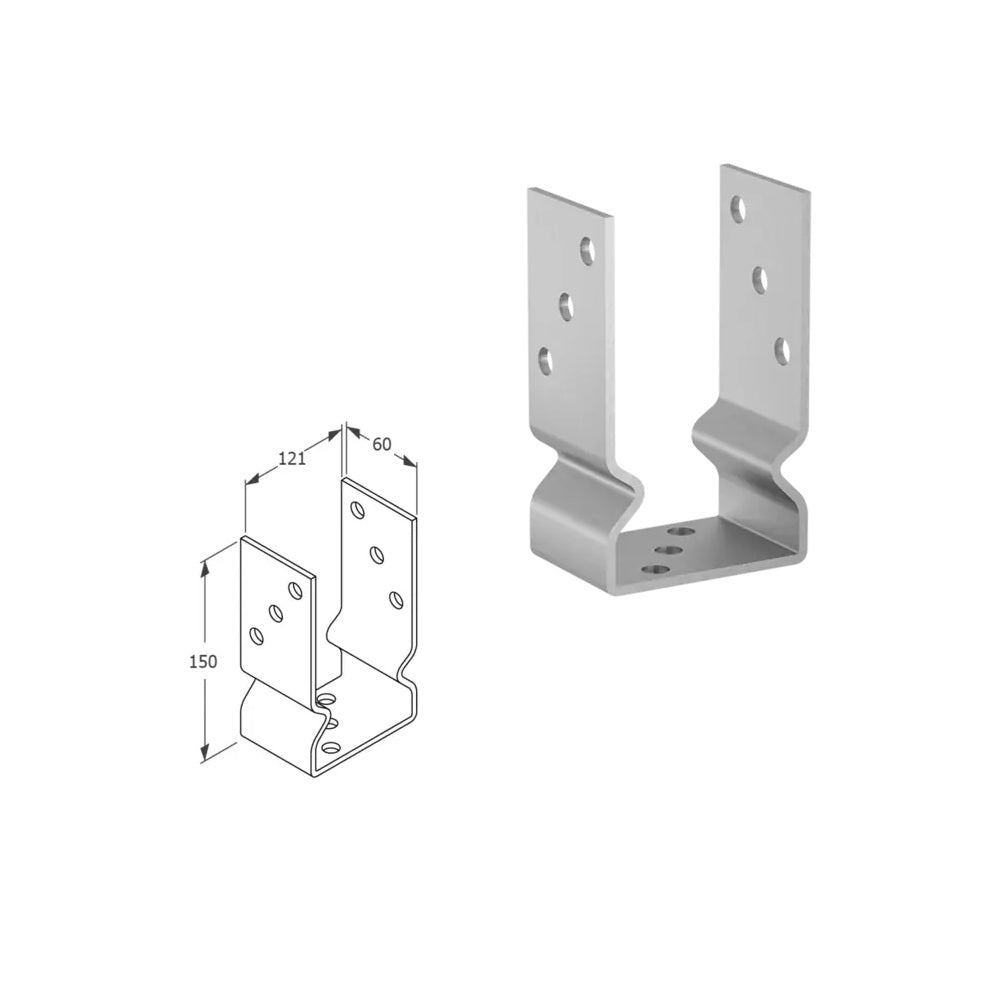

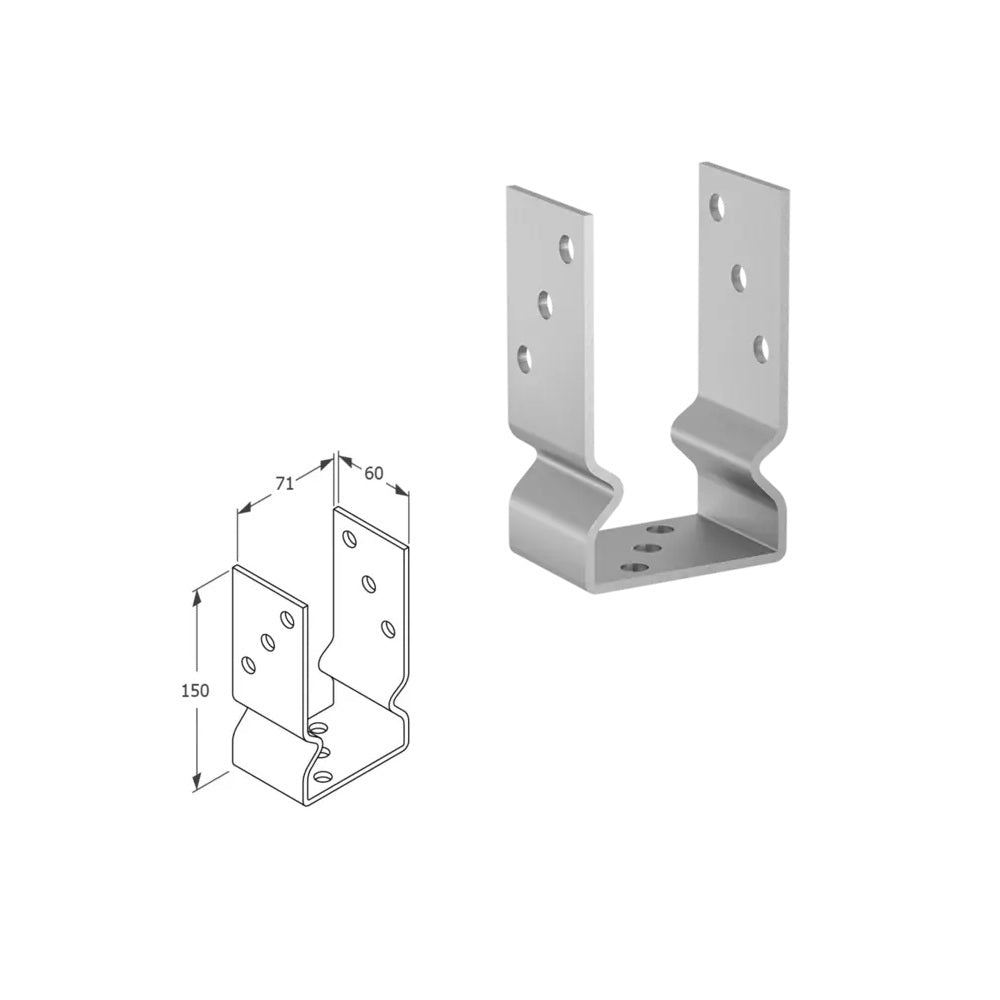

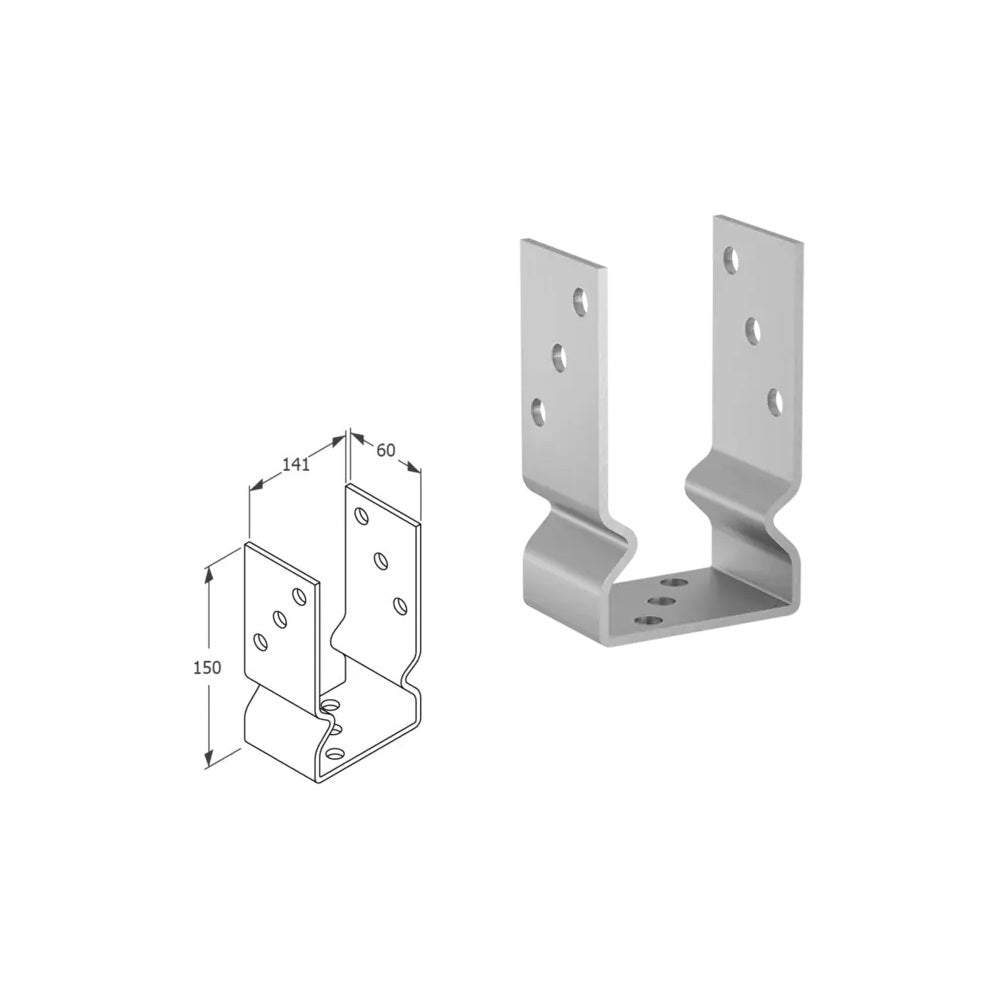

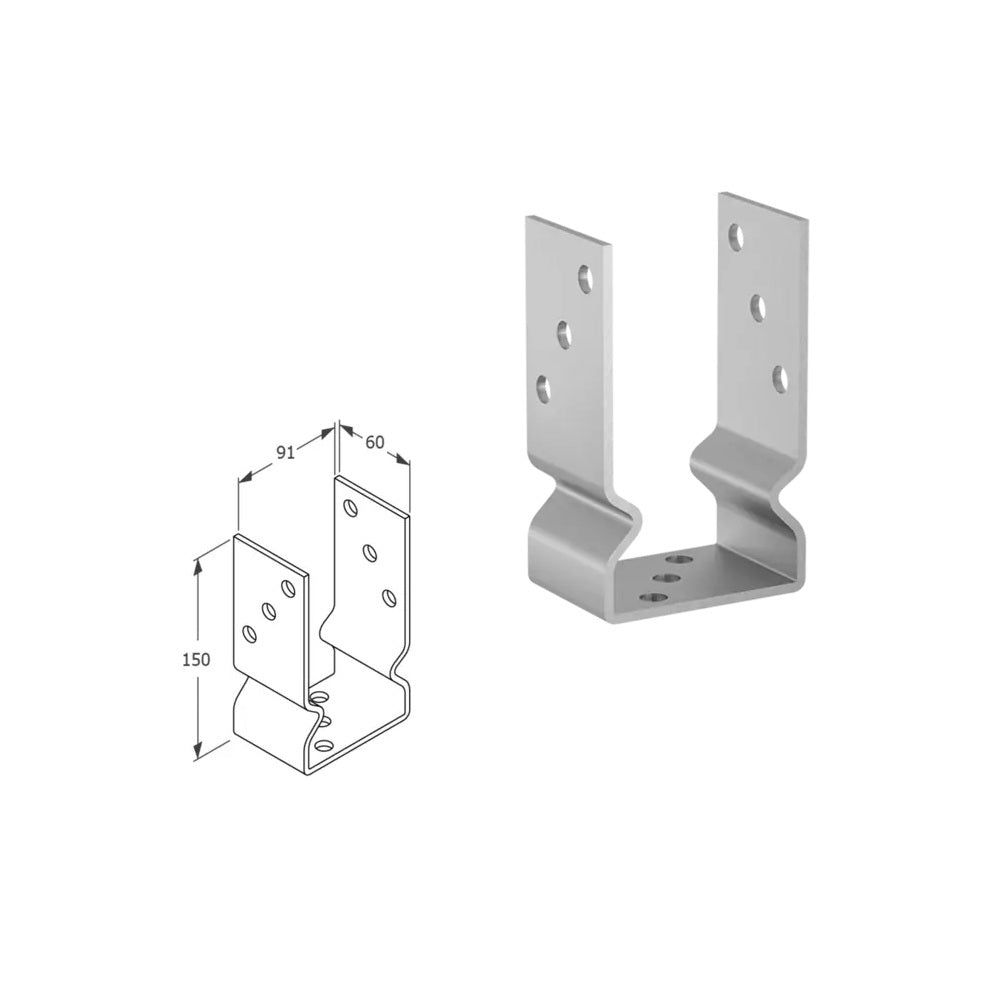

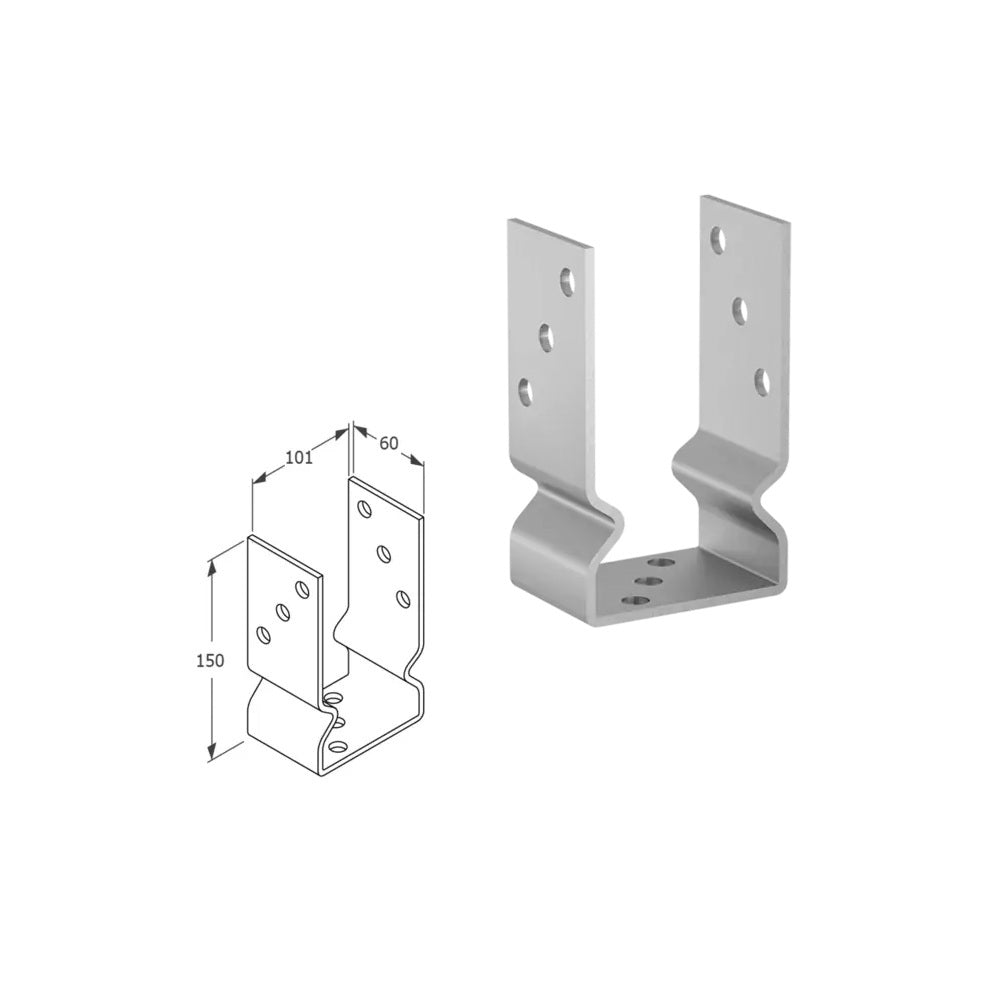

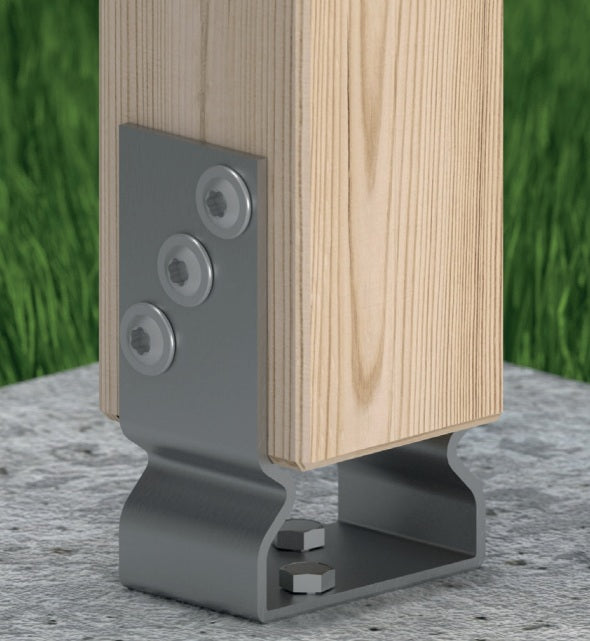

Patka sloupku určená k montáži dřevěných prvků na betonu. Upevněný hranol je umístěn v „sedle”, díky tomu se přímo nestýká s podkladem, což zaručuje větrání a delší trvanlivost sloupu.
Upevnění
Dřevo: šrouby do dřeva - CTO Ø10; šrouby do dřeva - PWD Ø10; souprava PNP; beton: kroužkové kotvy PBK M10, M12; šrouby do betonu PBW Ø10,5.
Povlak
Žárový zinek (ZNO)

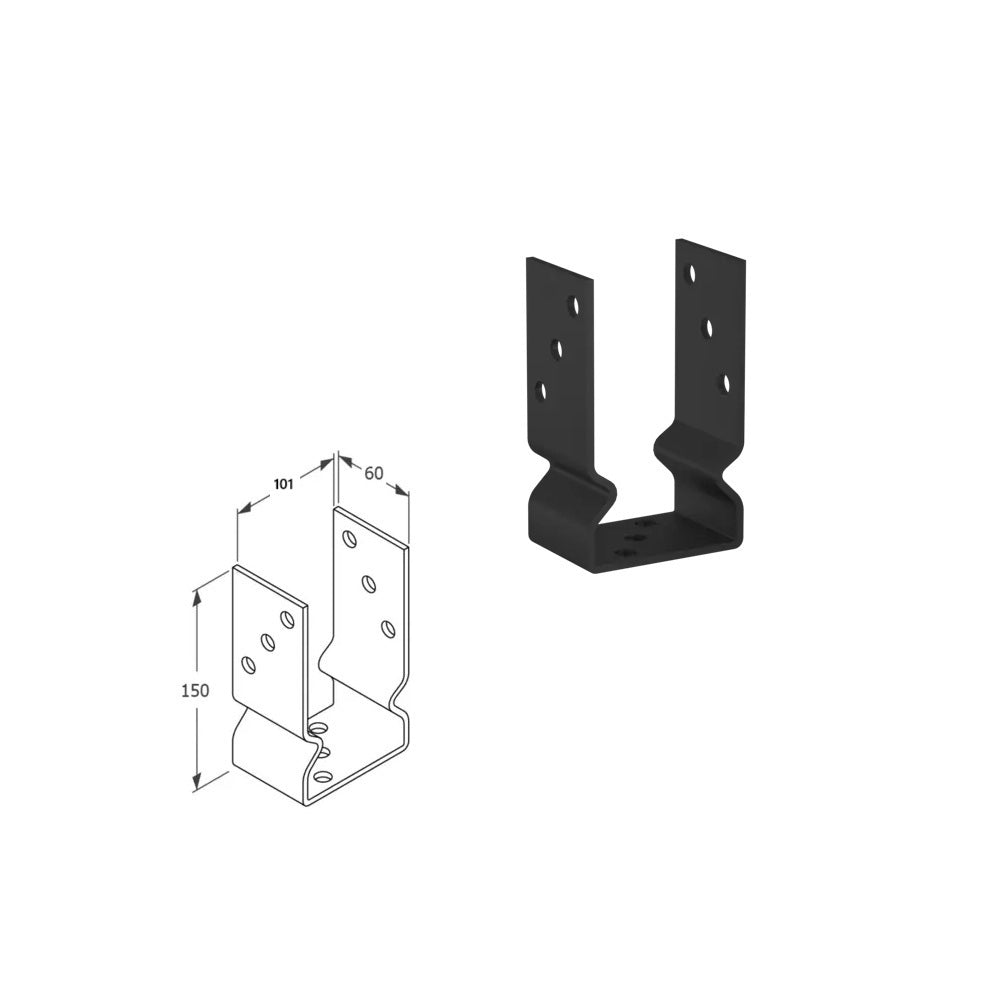

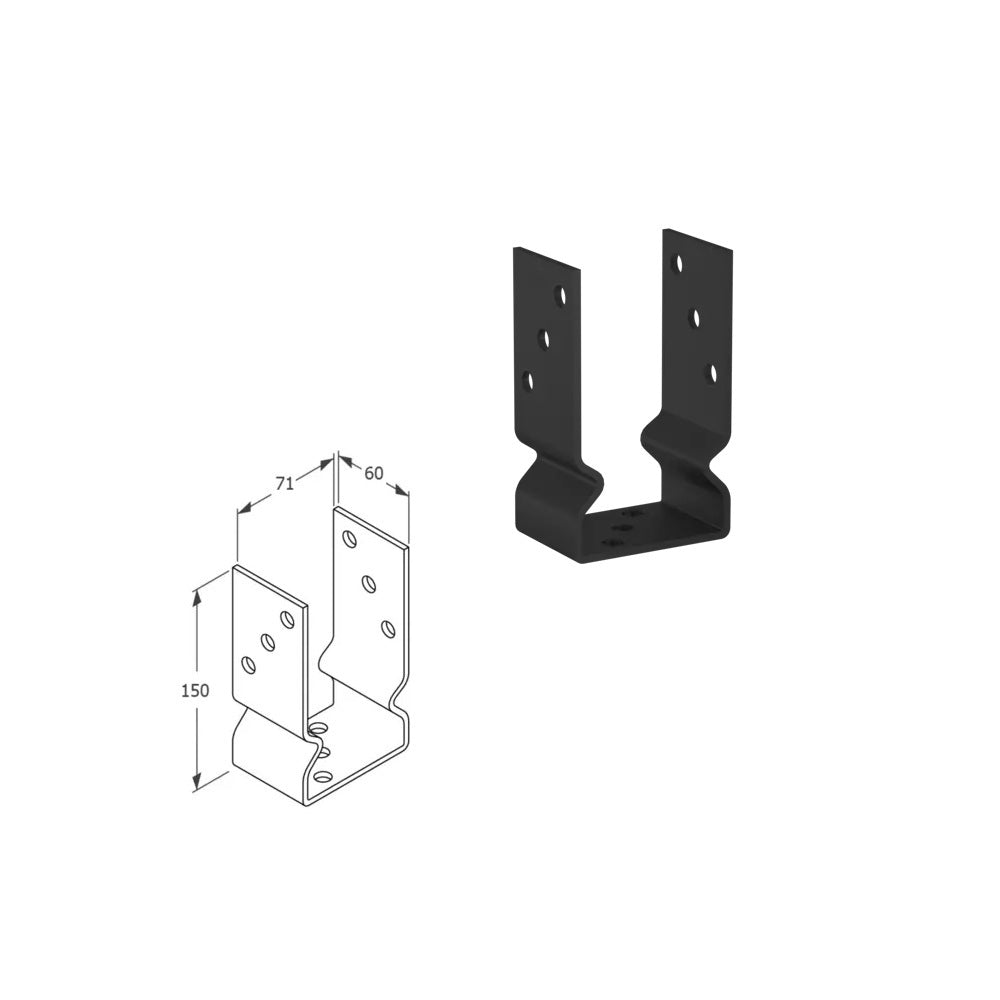

Nastříkaný práškovou barvou, černé (C)
