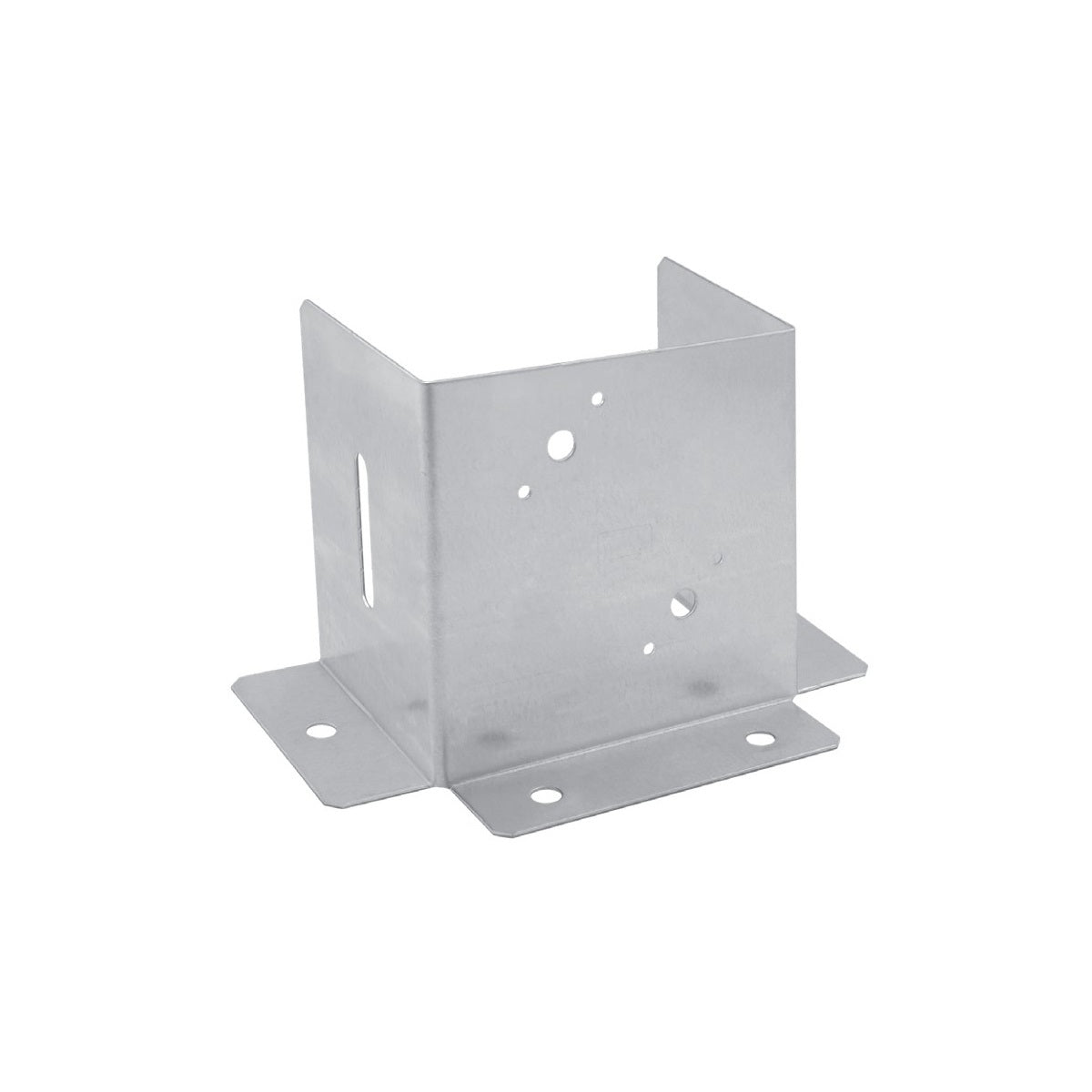

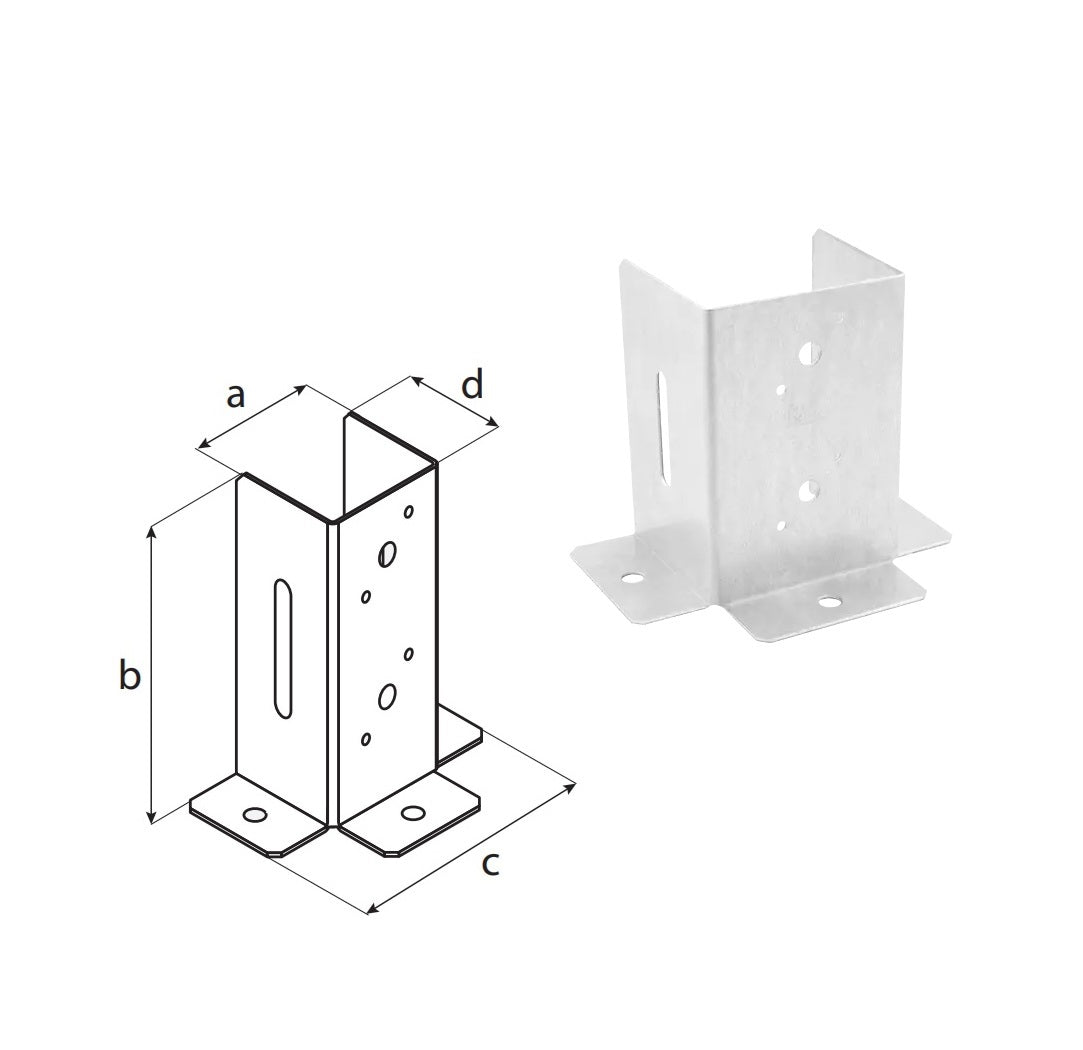

DOMAX PSP DX šroubovací patka sloupku se čtvercovou základnou otevřená

DOMAX PSP DX šroubovací patka sloupku se čtvercovou základnou otevřená je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Ke spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů v základním pracovním požadavku č. 1 nařízení (EU) č. 1995/2006 305/2011.

Výhody

• Vysoká nosnost a pevnost v tahu
• Určeno pro spojování dřeva se dřevem, betonem nebo ocelí
• Spolehlivá odolnost vůči vytahování
• Odolnost vůči korozi (třídy C1 a C2)
• Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
• Třída použití 1, 2 a 3 - vhodné i do exteriéru (bez kyselých plynů a par)
• Vysoká mechanická pevnost a trvanlivost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřebíky s kulatou stopkou v souladu s normou EN 14592+A1, s parametry:

• Průměr: ≥4 mm
• Meze kluzu My,k: 7168 N·mm
• Vytahovací parametr fax,k (odpor vůči vytahování): 7,8 N/mm²
• Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během používání objektu řádný technický stav. Stavební materiály je nutno každoročně kontrolovat. Jakékoliv poškození zinkového povlaku nebo barvy musí být řádně ošetřeno, aby bylo chráněno před vnějšími faktory.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.

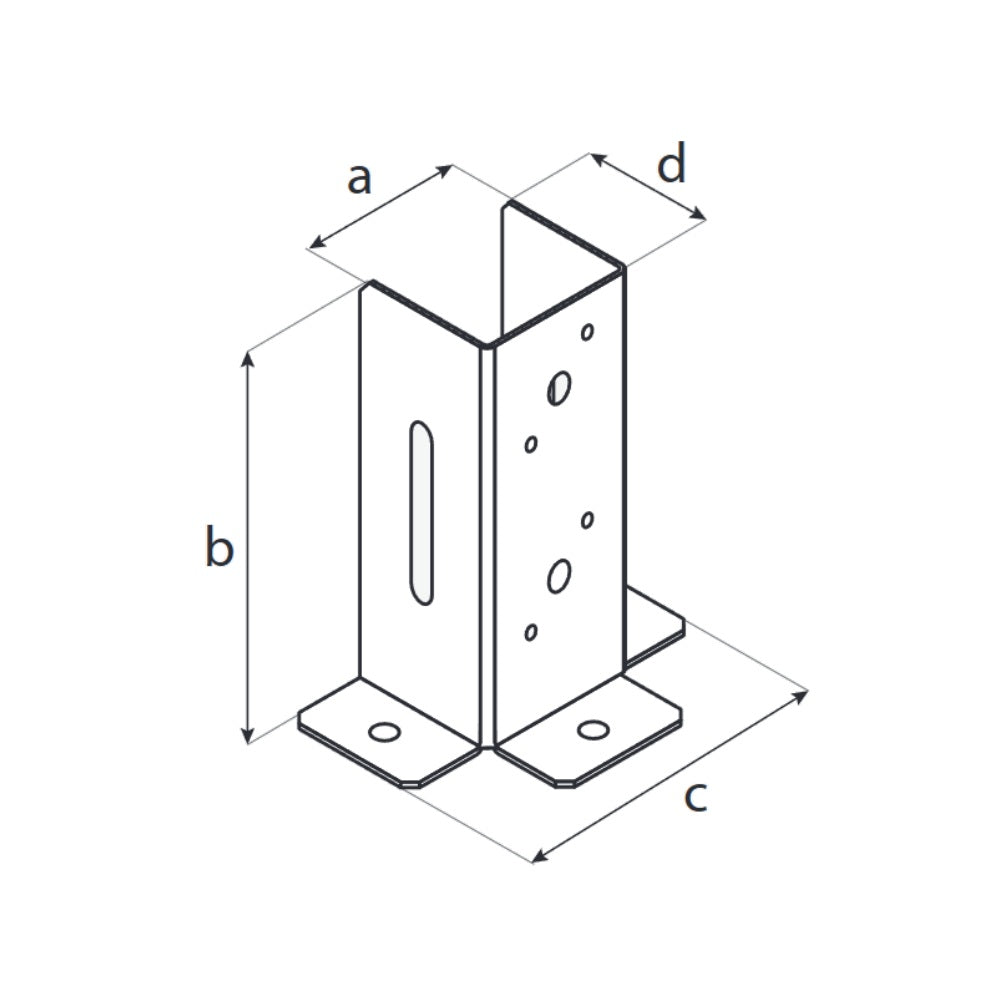

Technický popis

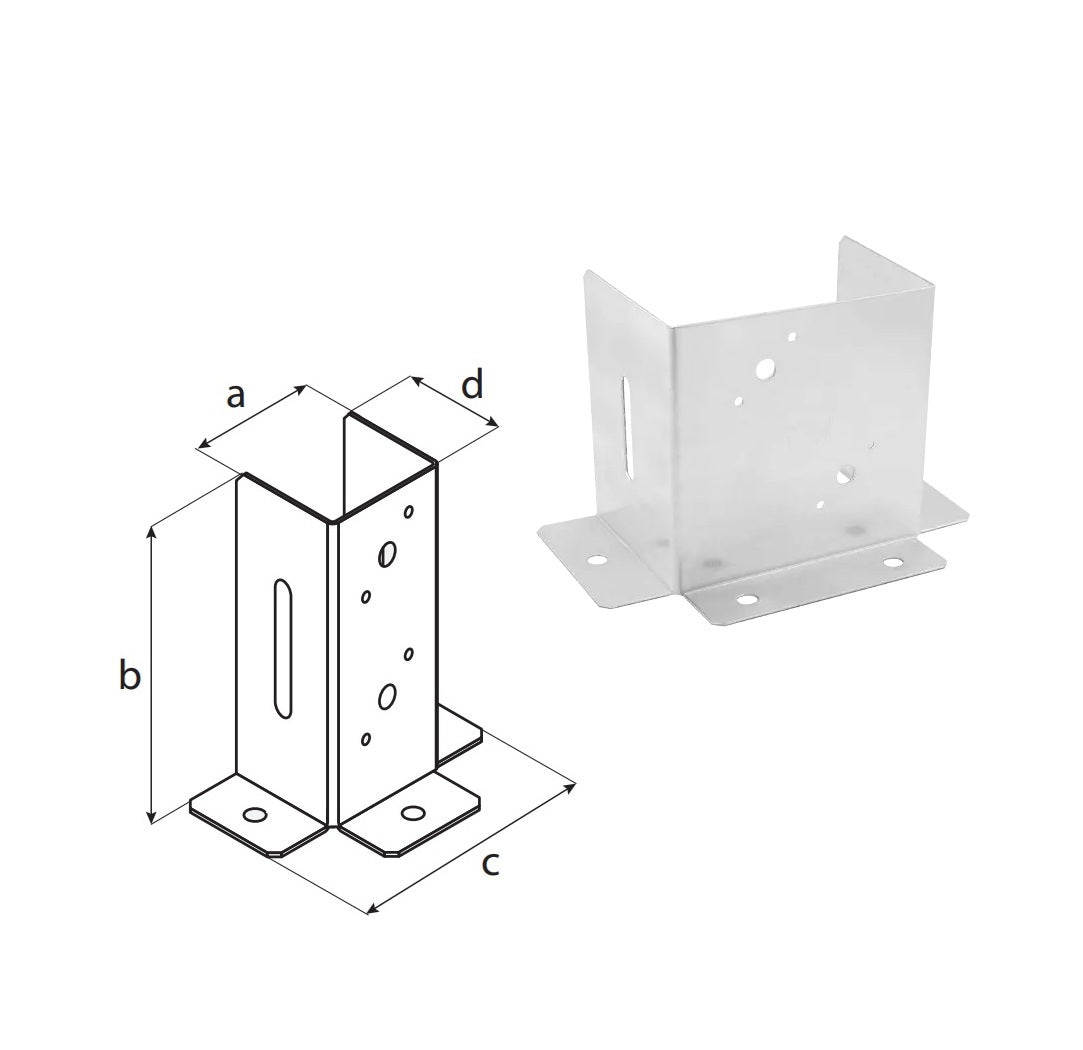

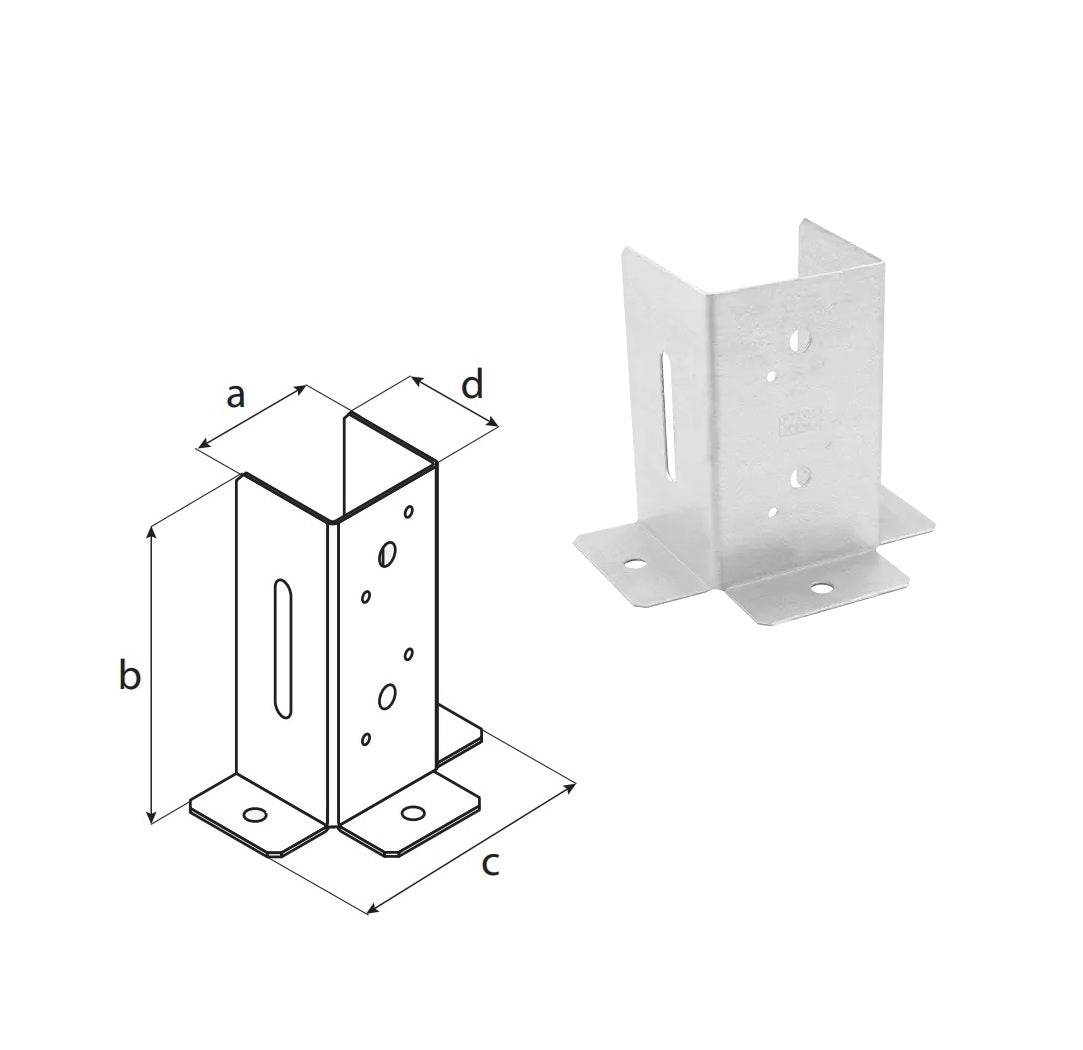

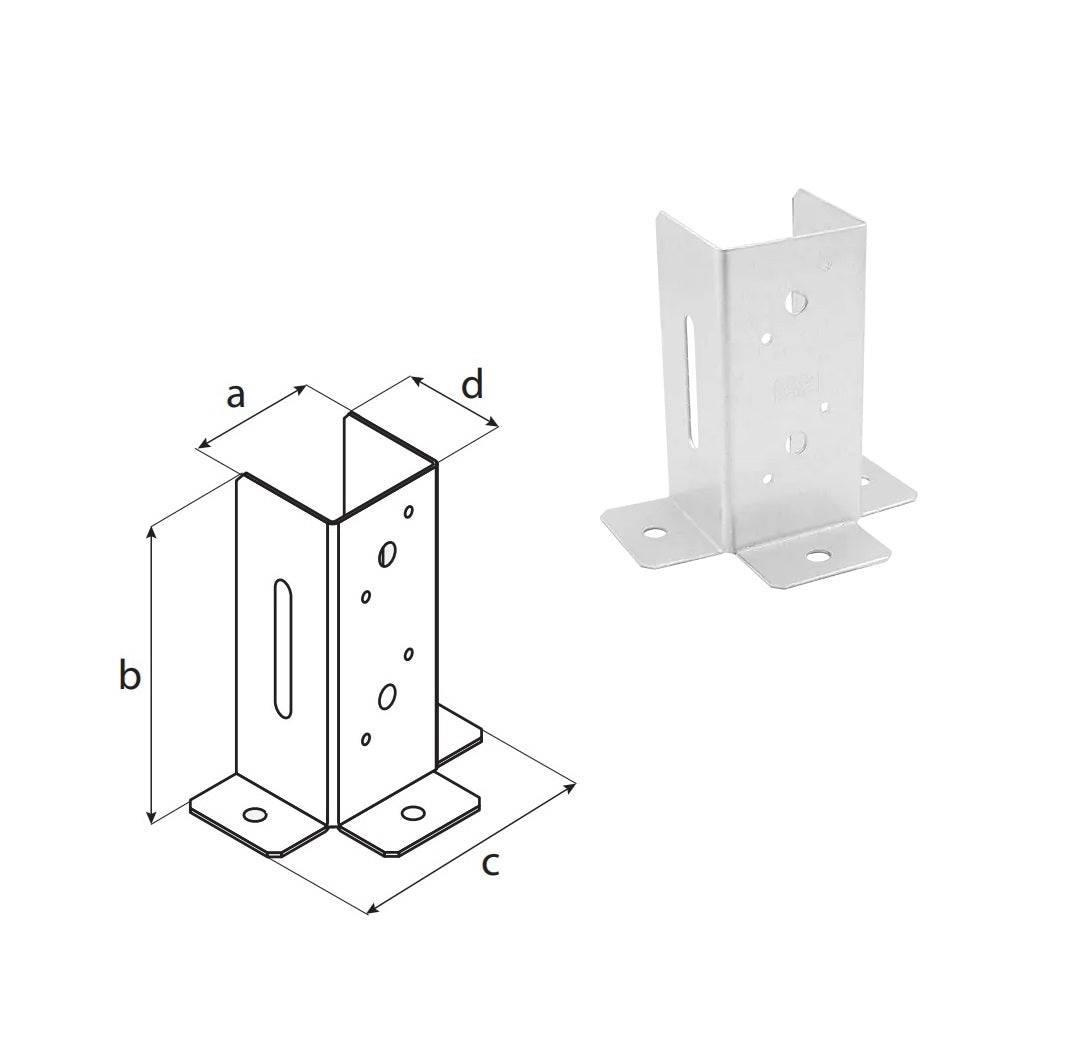

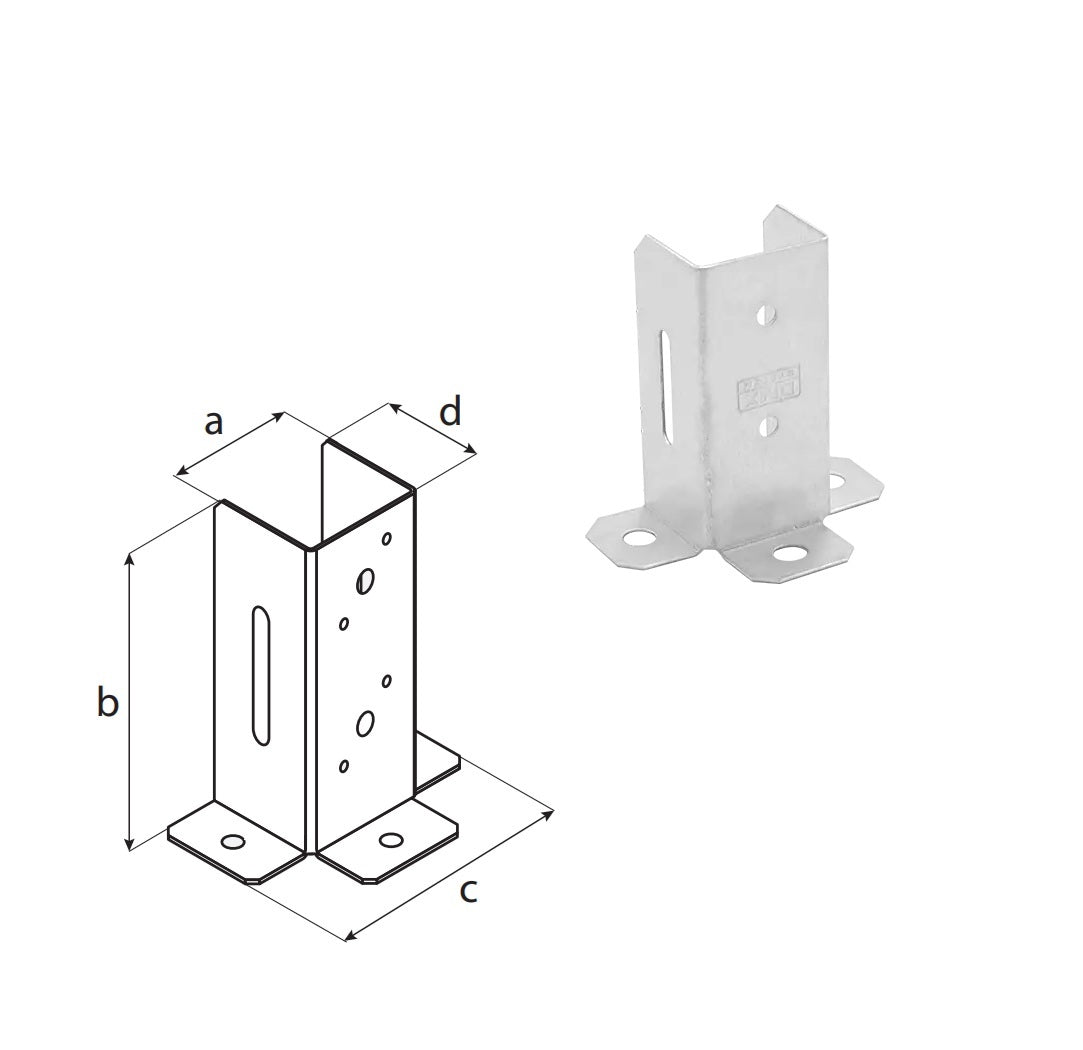

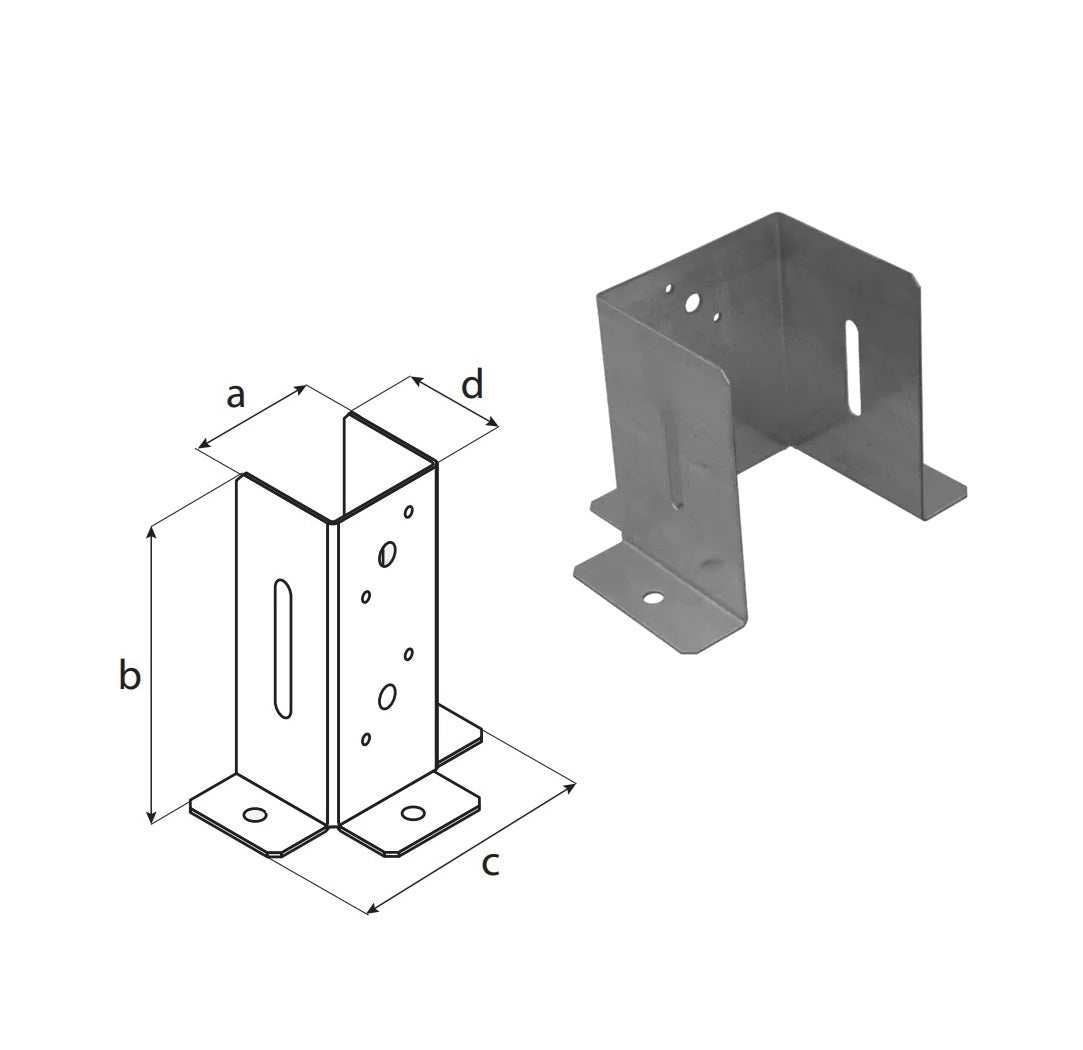

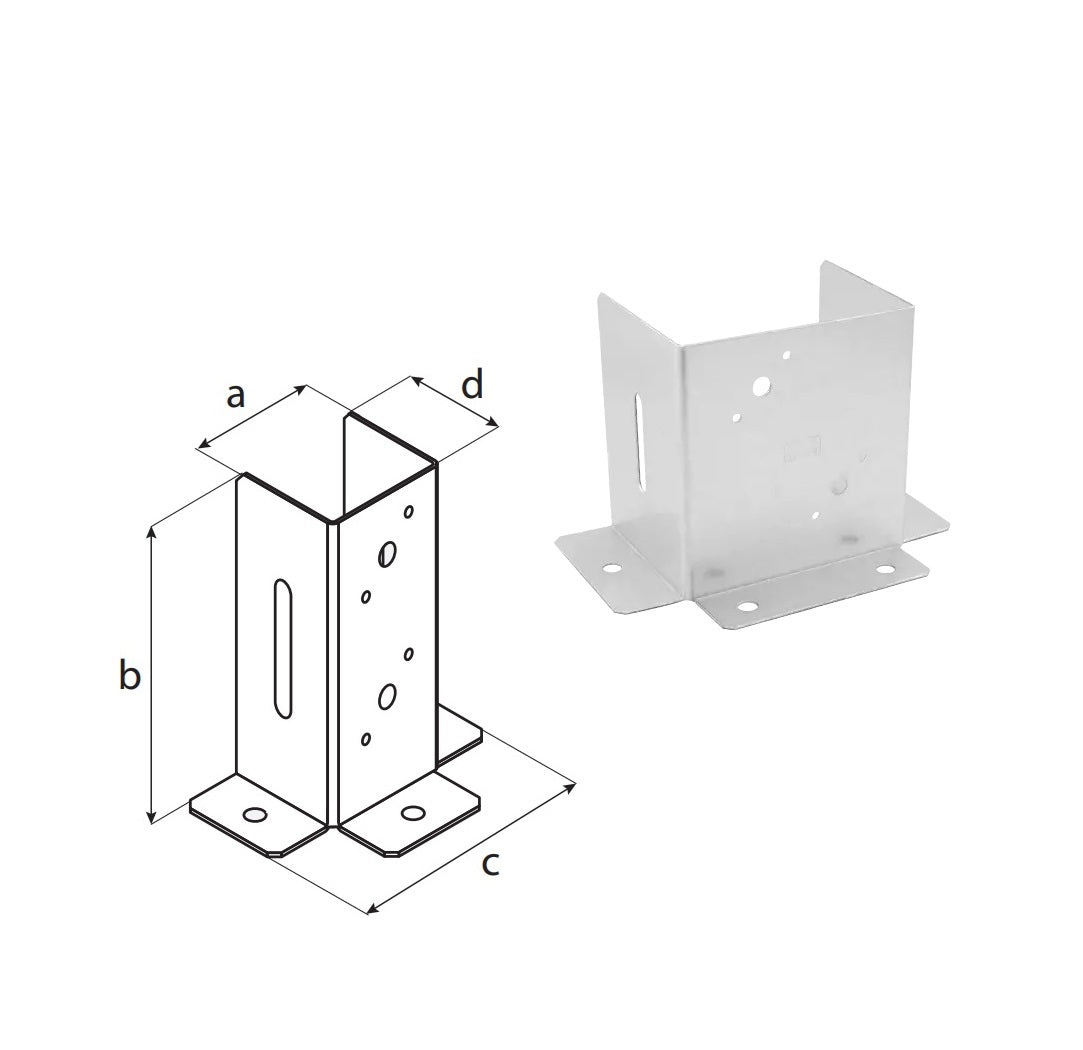

Patka

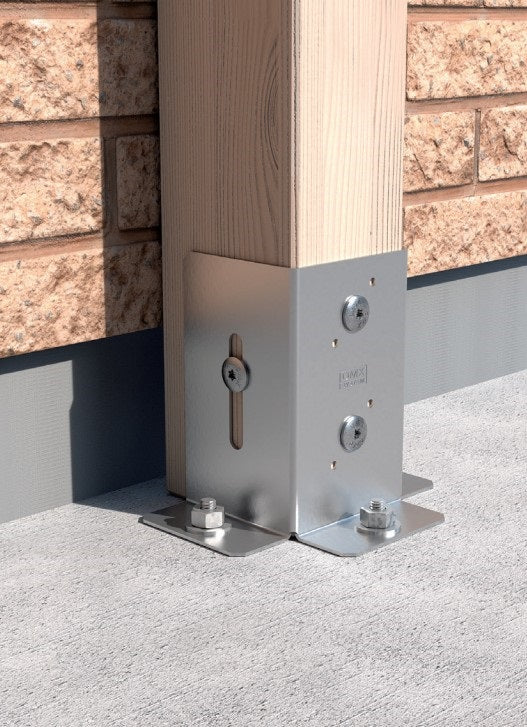

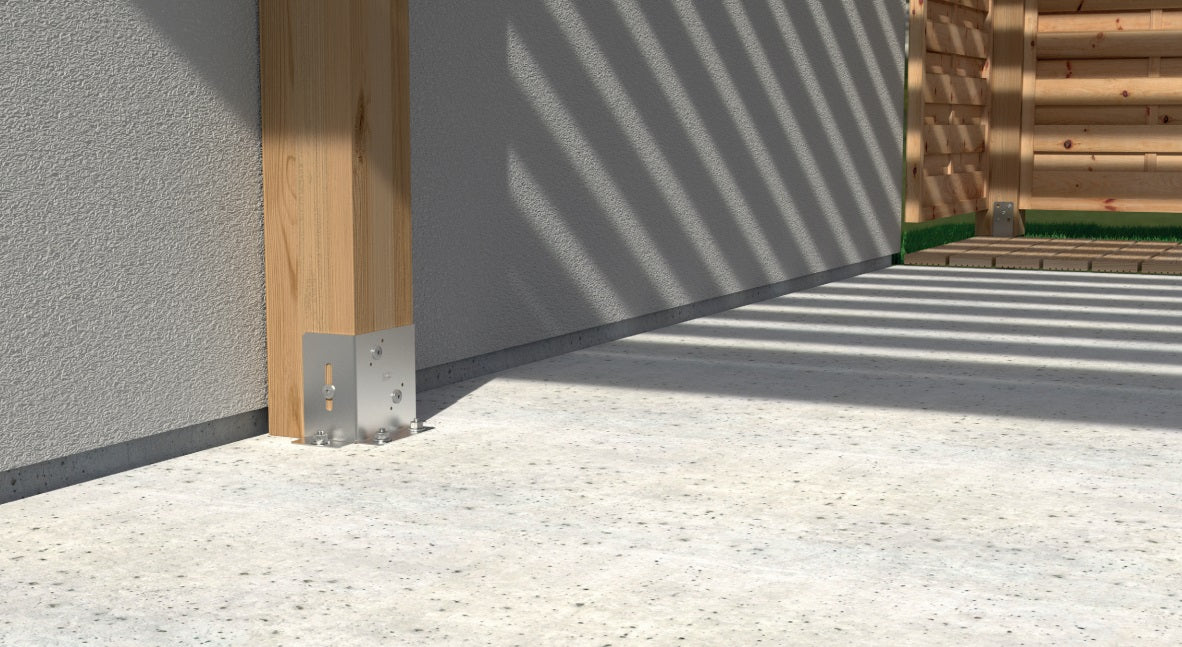

Patka sloupku umožňující montáž dřevěných prvků na betonu. Zaručuje příslušnou dilataci dřeva od podkladu. Použijte dvou patek PSP DX umožňuje montáž sloupu s obdélníkovým průřezem, patky se přizpůsobují podle šířky sloupu. Použijte jedné paty PSP DX umožňuje montáž sloupu u zdi.
Upevnění
Dřevo: vroubkované hřebíky ANCHOR Ø4; šroub ANW lůžko TX-20; šrouby do dřeva - CTO Ø10; šrouby do dřeva - PWD Ø10; beton: kroužkové kotvy PBK&M10, M12; šrouby do betonu PBW Ø10,5.
Povlak
DX51D + Z275MAC
