DOMAX PSPOD šroubovací patka sloupku s kulatou základnou je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Ke spojování kolmých nosných prvků z masivního dřeva v konfiguraci vedle sebe za účelem vytvoření spojů v základním pracovním požadavku č. 1 nařízení (EU) č. 1995/2006 305/2011.
K šroubovací patke sloupku DOMAX PSPOD, se používají vruty DOMAX CTO pro zahradní architekturu a vruty do dřeva DOMAX PWD Ø10 mm. Tato kombinace zajišťuje pevné, stabilní a dlouhodobě spolehlivé uchycení sloupků.
Výhody
- Vysoká nosnost a pevnost v tahu
- Určeno pro spojování dřeva se dřevem, betonem nebo ocelí
- Spolehlivá odolnost vůči vytahování
- Odolnost vůči korozi (třídy C1 a C2)
- Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
- Třída použití 1, 2 a 3 - vhodné i do exteriéru (bez kyselých plynů a par)
- Vysoká mechanická pevnost a trvanlivost
Doporučené spojení
Pro správnou funkci se doporučuje používat hřebíky s kulatou stopkou v souladu s normou EN 14592+A1, s parametry:
- Průměr: ≥4 mm
- Meze kluzu My,k: 7168 N·mm
- Vytahovací parametr fax,k (odpor vůči vytahování):7,8 N/mm²
- Pevnost v tahu ftens,k: 7,3 kN
Údržba
Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během používání objektu řádný technický stav. Stavební materiály je nutno každoročně kontrolovat. Jakékoliv poškození zinkového povlaku nebo barvy musí být řádně ošetřeno, aby bylo chráněno před vnějšími faktory.
Skladování
Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny proti povětrnostním vlivům, poškození a/nebo rozbití.

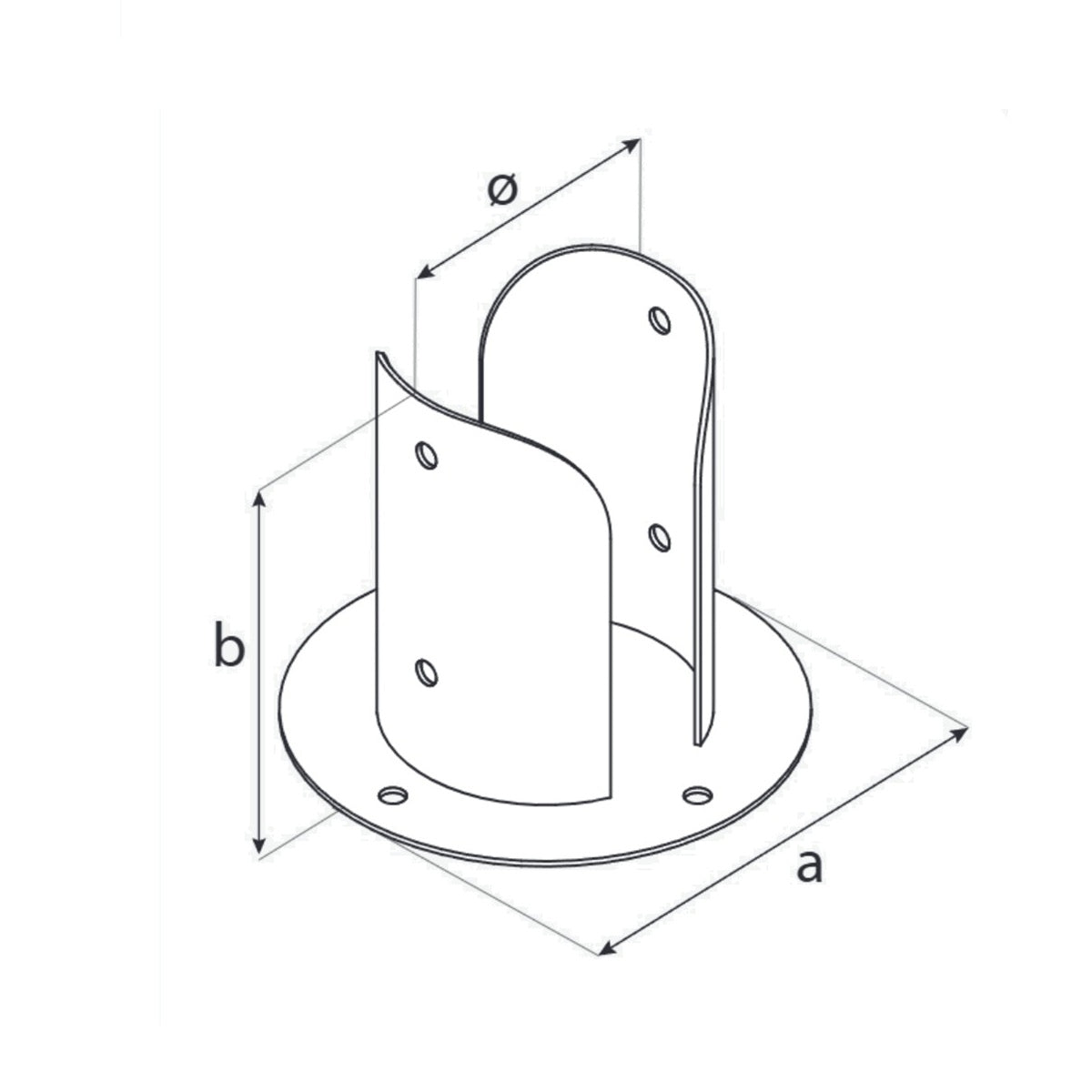

Technický popis

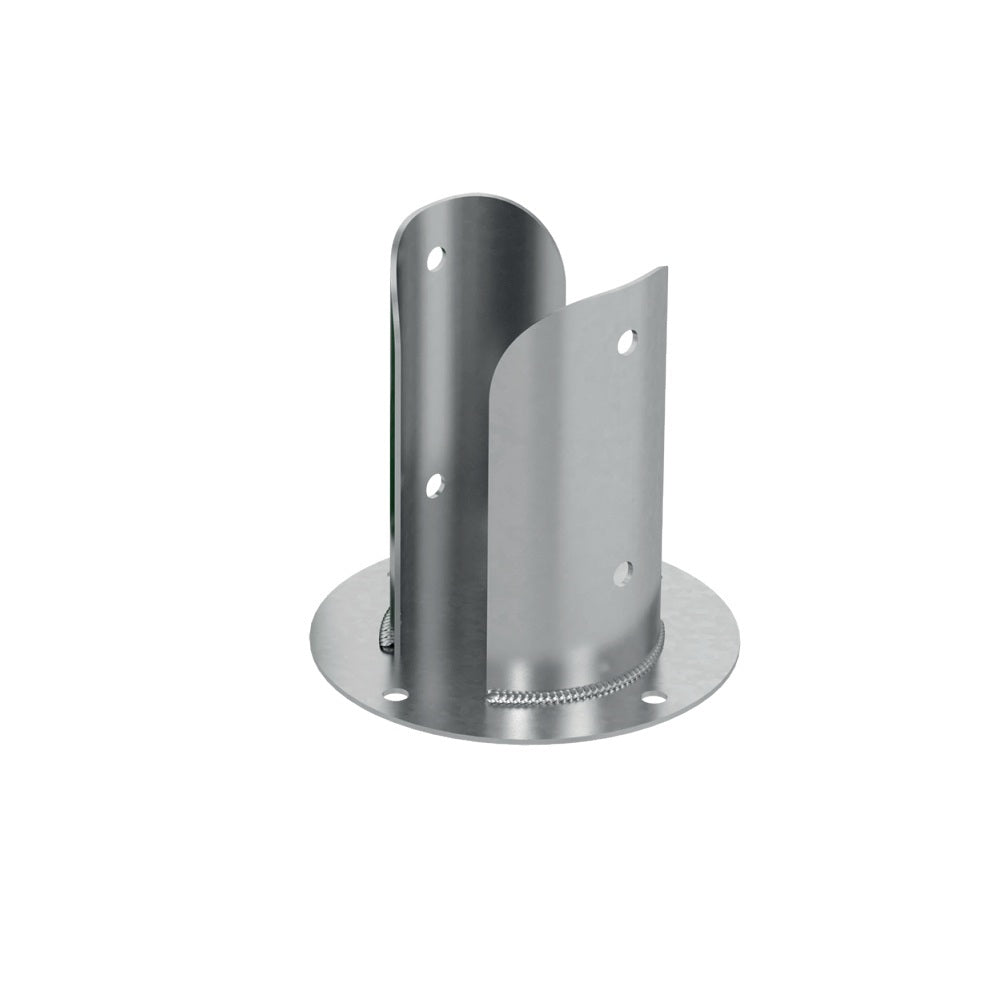

Patka

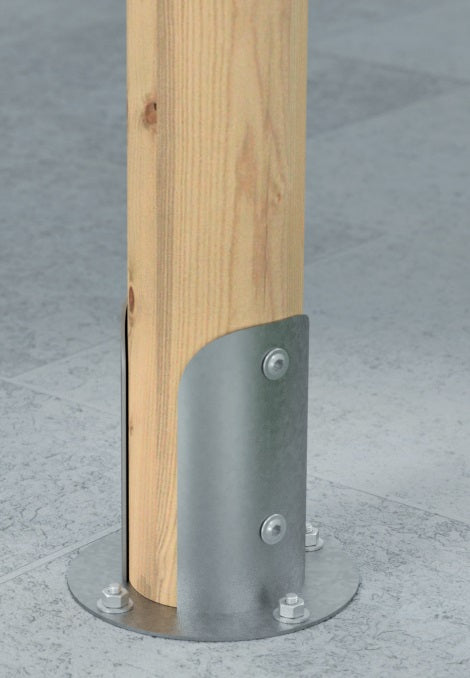

Patka pro montáž dřevěných sloupů s kruhovým průřezem na betonu. Montážní otvory zvenčí patky zaručují stabilitu konstrukce, a hluboce vyřezané boky umožňují lépe exponovat dřevo.
Upevnění
Dřevo: šrouby do dřeva - CTO Ø10; šrouby do dřeva - PWD Ø10; beton: kroužkové kotvy PBK M10, M12; šrouby do betonu PBW Ø10,5.
Povlak
Galvanický zinek stříbrný (ZNG)
| Certifikace | ETA 20/1044 |
| Tloušťka | 2.0 - 2.5 mm |
| Materiál | S235 + galvanický zinek stříbrný (ZNG) |
