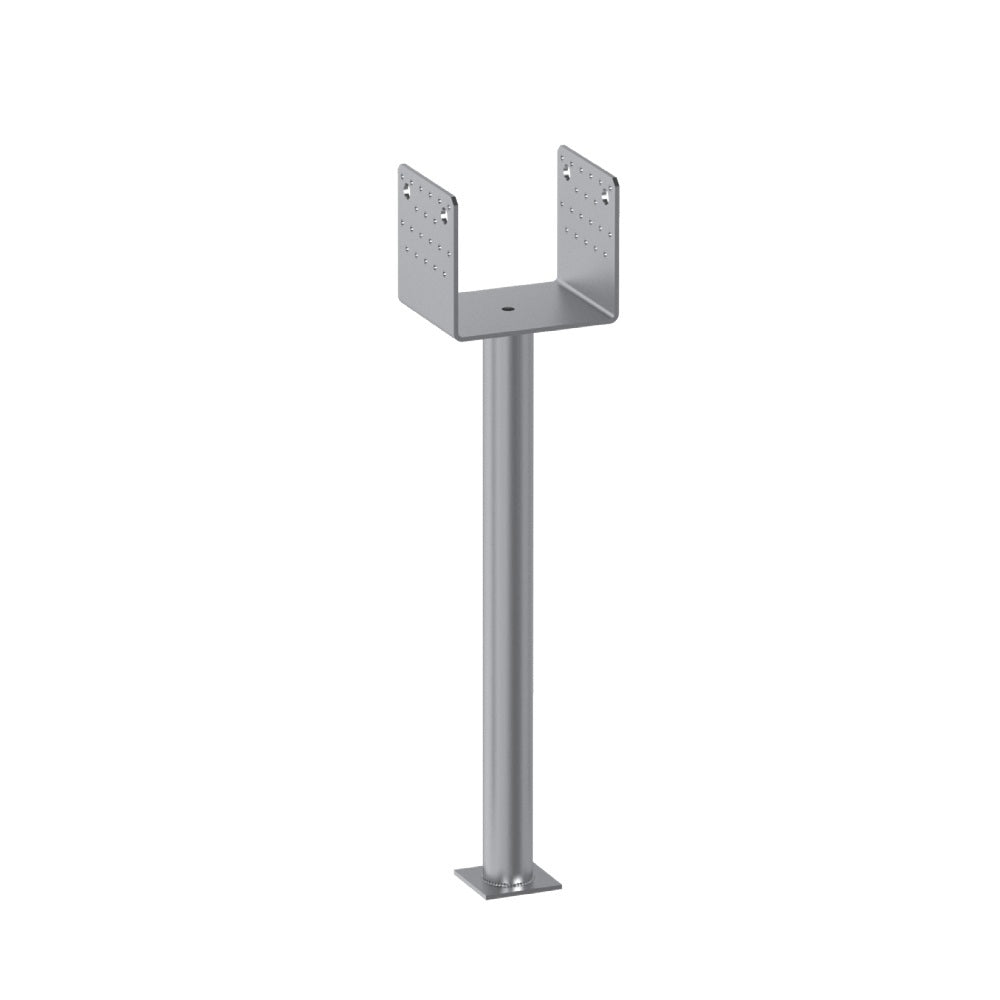

DOMAX PSS R500 zapuštěná patka sloupku typu U

DOMAX PSS R500 zapuštěná patka sloupku typu U je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Používají se ke spojování kolmých nosných prvků z masivního dřeva v uspořádání vedle sebe za účelem vytvoření spojů, pro které musí být splněny požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základním požadavku na stavby č. 1 nařízení (EU) č. 305/2011.

Pätka je vyrobena z HDG (žárově pozinkované) oceli - materiálu s vysokou ochranou proti korozi. Povrchová úprava vzniká ponořením do roztaveného zinku při vysoké teplotě, čímž se vytvoří odolná vrstva, která chrání kov proti rzi i ve venkovním prostředí.

Výhody

• Vysoká nosnost a pevnost v tahu
• Určeno pro spojování dřeva s dřevem, betonem nebo ocelí
• Spolehlivá odolnost vůči vytažení
• Odolnost proti korozi (třídy C1 a C2)
• Odpovídá požadavkům Eurokódu 5 (EN 1995-1-1)
• Třída použití 1, 2 a 3 - vhodné i pro venkovní prostředí (bez kyselých plynů a par)
• Vysoká mechanická pevnost a trvanlivost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřebíky s kulatým dříkem v souladu s normou EN 14592+A1, s následujícími parametry:

• Průměr: ≥ 4 mm
• Kluzný moment My,k: 7168 N·mm
• Parametr vytažení fax,k (odolnost vůči vytažení): 7,8 N/mm²
• Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen během užívání objektu udržovat jeho správný technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo barvy musí být řádně ošetřeno, aby byla zajištěna ochrana proti vnějším vlivům.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny před povětrnostními vlivy, poškozením a/nebo rozbitím.

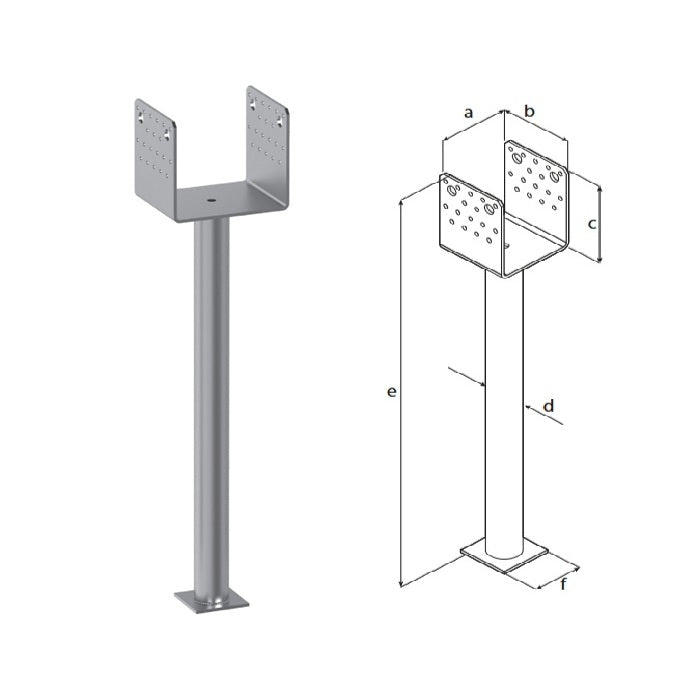

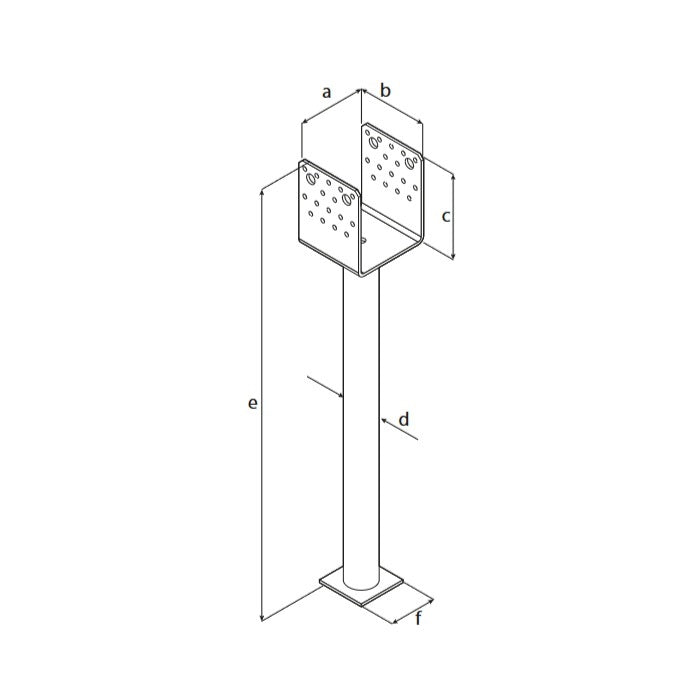

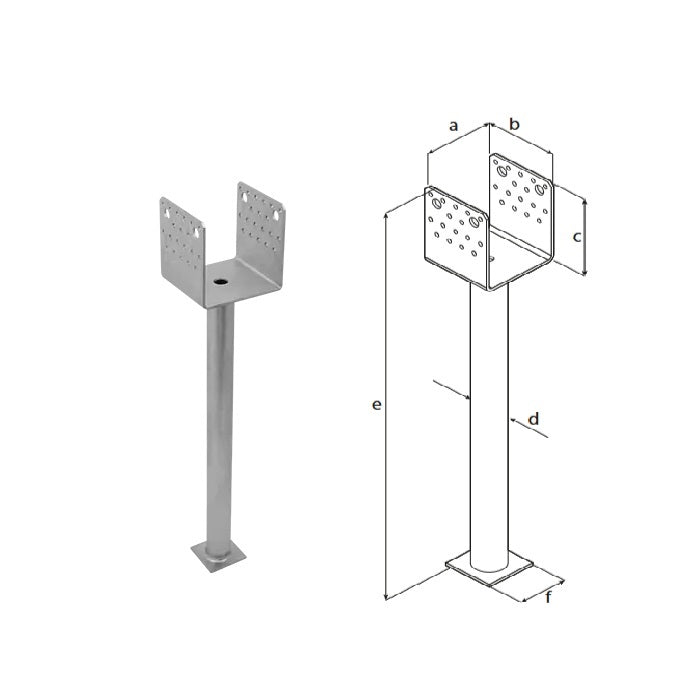

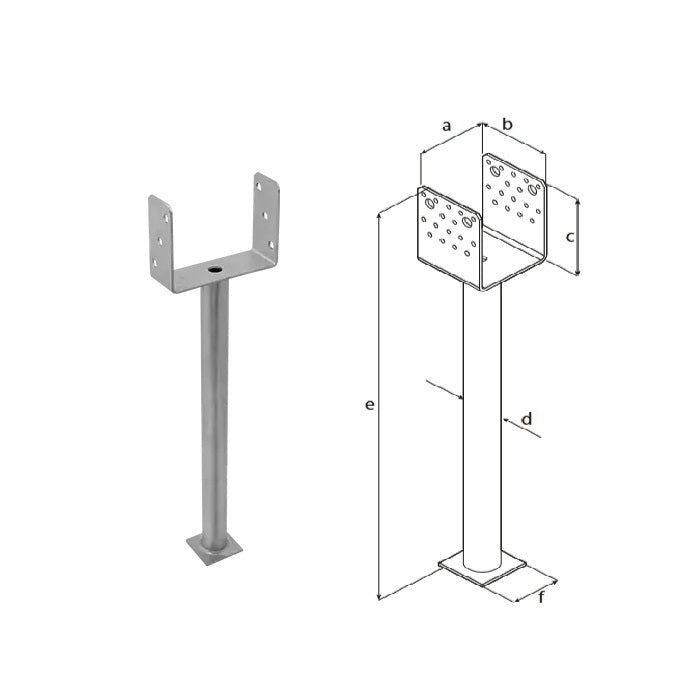

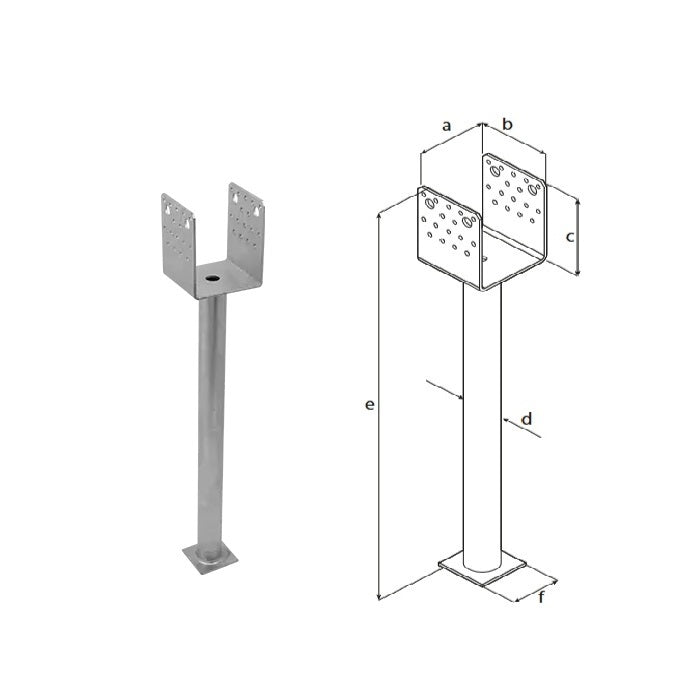

Technický popis

Patka

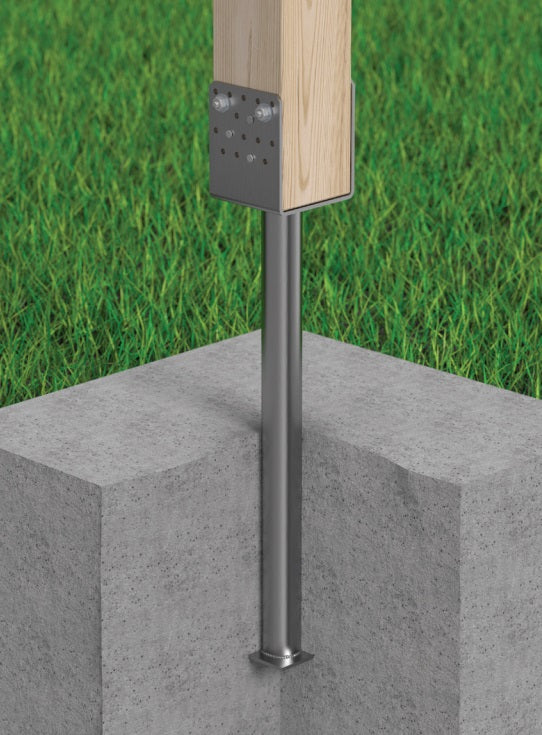

Patka sloupku typu „U“ určená k montáži dřevěných prvků na beton. Spojená trubka patek PSS R500 umožňuje vysunutí spodní části hranolu až do výšky 250 mm nad povrch betonu, čímž zajišťuje maximální dilataci dřeva od podkladu a zároveň velmi vysokou nosnost spoje.
Upevnění
Dřevo: vroubkované hřeby ANCHOR Ø4; šroub ANW s hlavicí TX-20; vruty do dřeva - CTO Ø10; vruty do dřeva - PWD Ø10.
Povlak
Žárový zinek (ZNO)
