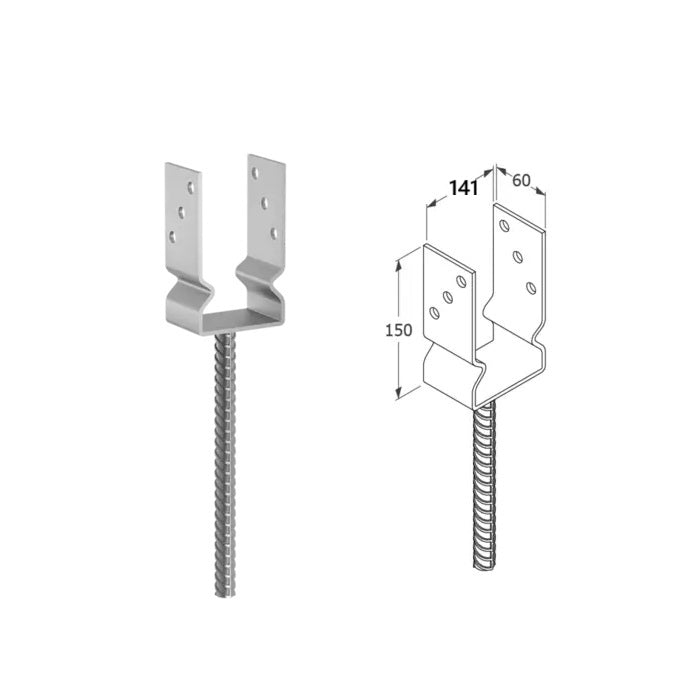

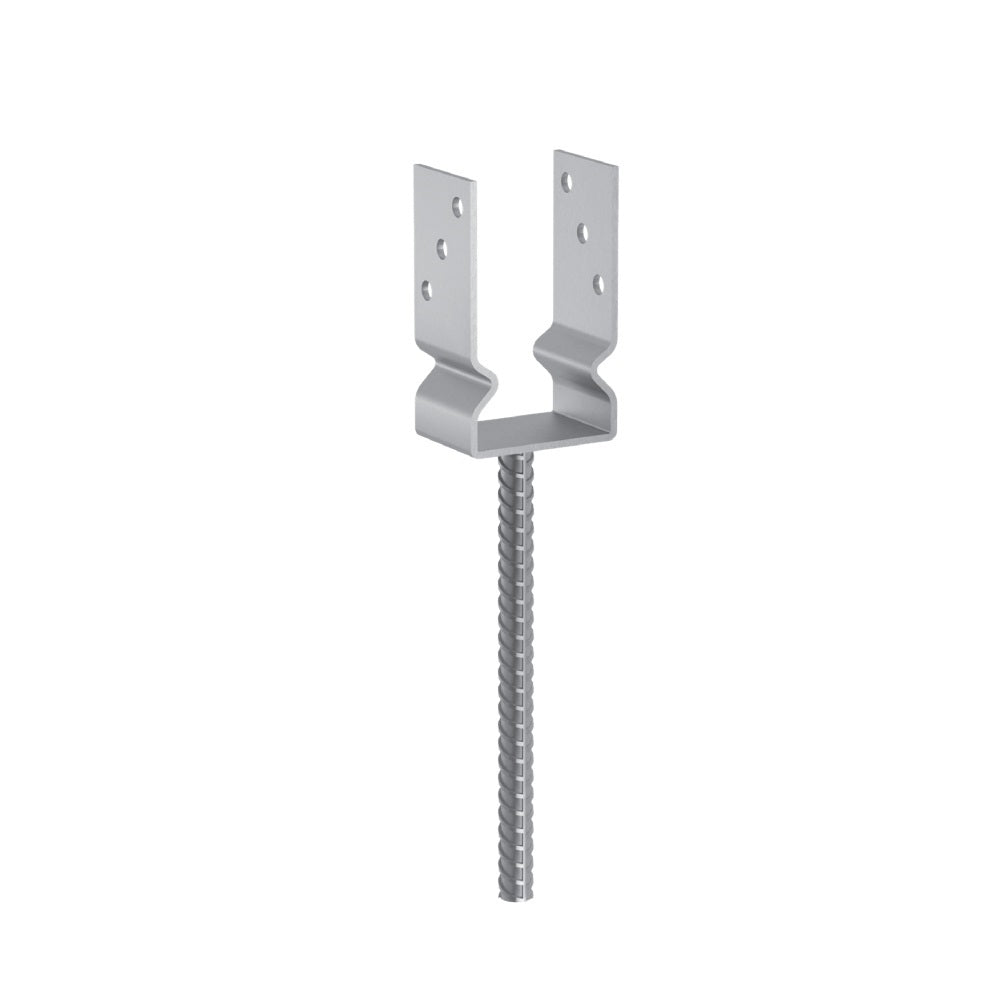

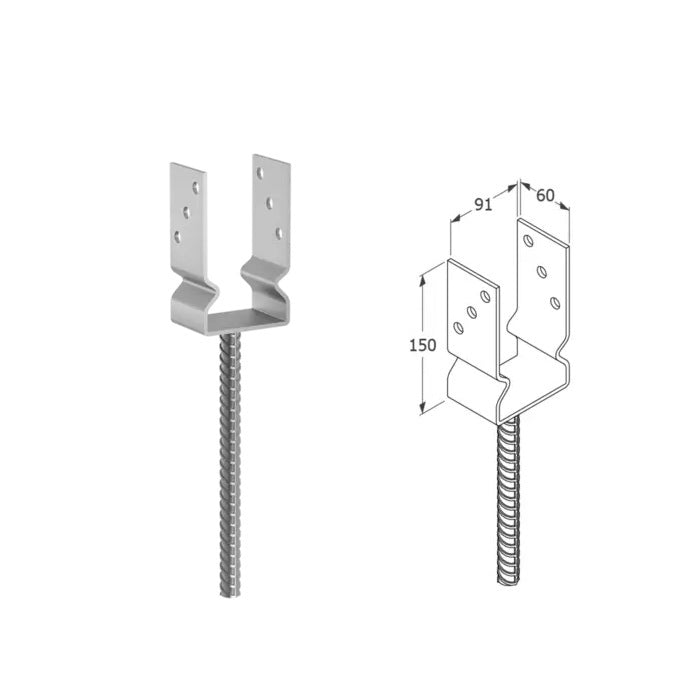

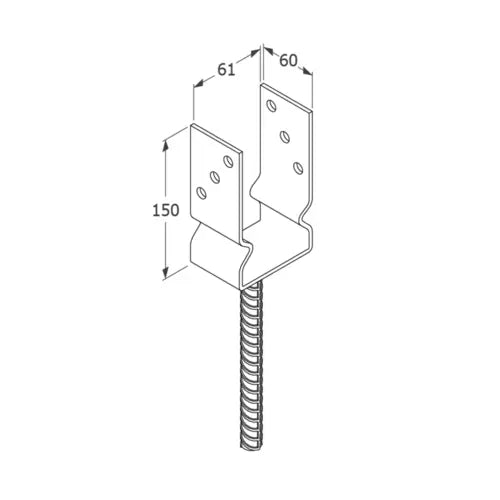

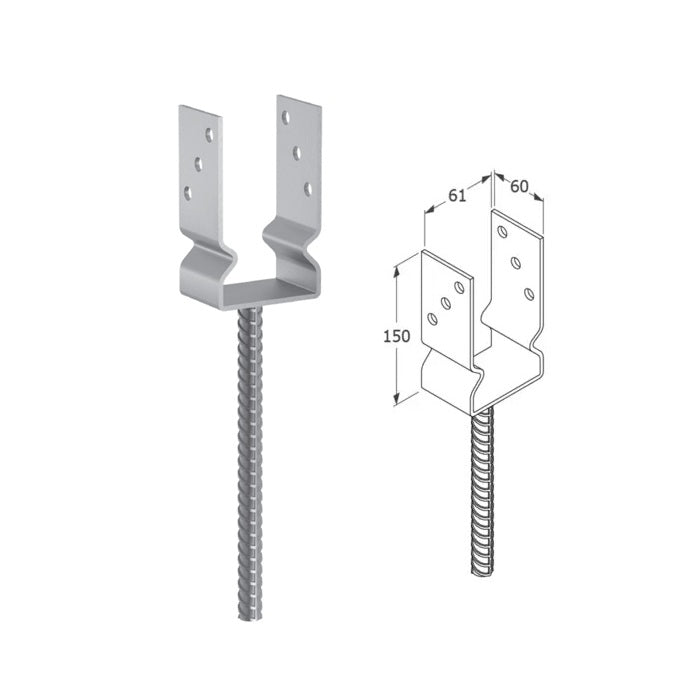

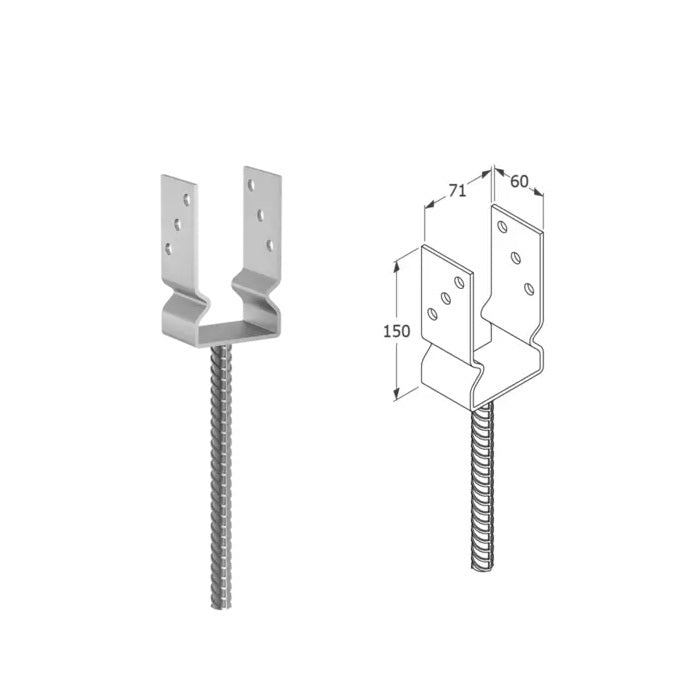

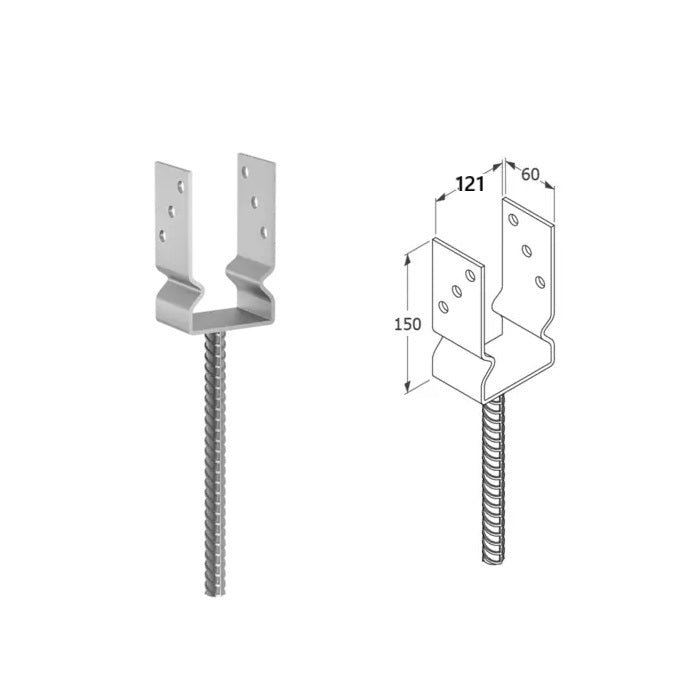

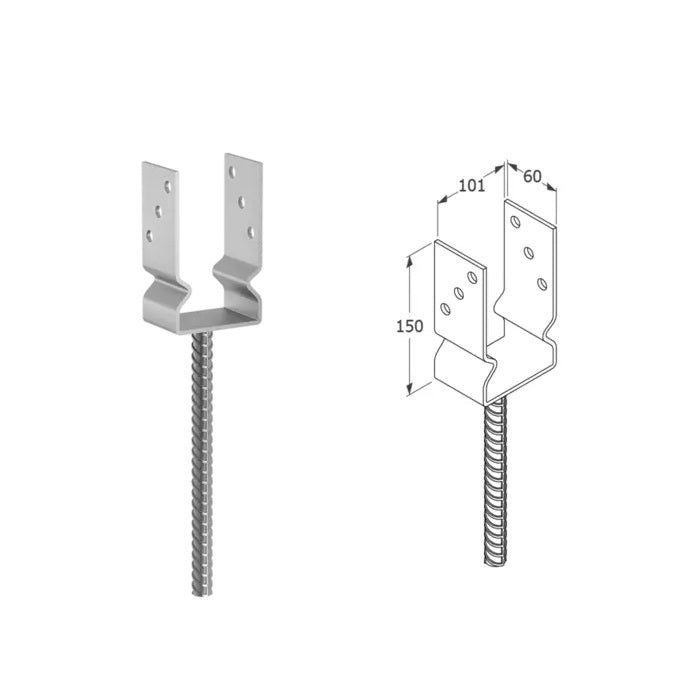

DOMAX PSZ zapuštěná patka sloupku typu U

DOMAX PSZ zapuštěná patka sloupku typu U je zahradní konstrukční prvek. Trojrozměrné spojky DMX slouží k pevnému a spolehlivému upevnění dřevěných prvků k betonovým nebo ocelovým konstrukcím, případně k jiným nosným prvkům. Jsou určeny ke spojování kolmých nosných prvků z masivního dřeva vedle sebe za účelem vytvoření spojů, které musí splňovat požadavky na mechanickou pevnost a trvanlivost, jak je definováno v základním požadavku č. 1 nařízení (EU) č. 305/2011.

Patka je vyrobena z HDG (žárově pozinkované) oceli - materiálu s vysokou ochranou proti korozi. Povrchová úprava vzniká ponořením do roztaveného zinku při vysoké teplotě, čímž se vytvoří odolná vrstva, která chrání kov proti rzi i ve venkovním prostředí. K zapuštěné patke sloupku DOMAX PSZ, se používají vruty DOMAX CTO pro zahradní architekturu a vruty do dřeva DOMAX PWD Ø10 mm. Tato kombinace zajišťuje pevné, stabilní a dlouhodobě spolehlivé uchycení sloupků.

Výhody

• Vysoká nosnost a pevnost v tahu
• Určeno pro spojování dřeva s dřevem, betonem nebo ocelí
• Spolehlivá odolnost proti vytažení
• Odolnost proti korozi (třídy C1 a C2)
• Splňuje požadavky Eurokódu 5 (EN 1995-1-1)
• Třída použití 1, 2 a 3 - vhodné i pro venkovní prostředí (bez kyselých plynů a par)
• Vysoká mechanická pevnost a trvanlivost

Doporučené spojení

Pro správnou funkci se doporučuje používat hřebíky s kulatým dříkem v souladu s normou EN 14592+A1, s následujícími parametry:

• Průměr: ≥ 4 mm
• Mez kluzu My,k: 7168 N·mm
• Parametr vytažení fax,k (odolnost proti vytažení): 7,8 N/mm²
• Pevnost v tahu ftens,k: 7,3 kN

Údržba

Dlouhá životnost je zajištěna pravidelnými technickými a údržbovými kontrolami. Vlastník je povinen udržovat během užívání objektu řádný technický stav. Stavební materiály je nutné každoročně kontrolovat. Jakékoli poškození zinkového povlaku nebo nátěru musí být řádně ošetřeno, aby byly chráněny před vnějšími vlivy.

Skladování

Konektory DOMAX musí být skladovány v uzavřených prostorách a chráněny před povětrnostními vlivy, poškozením a/nebo rozbitím.

Technický popis

Patka

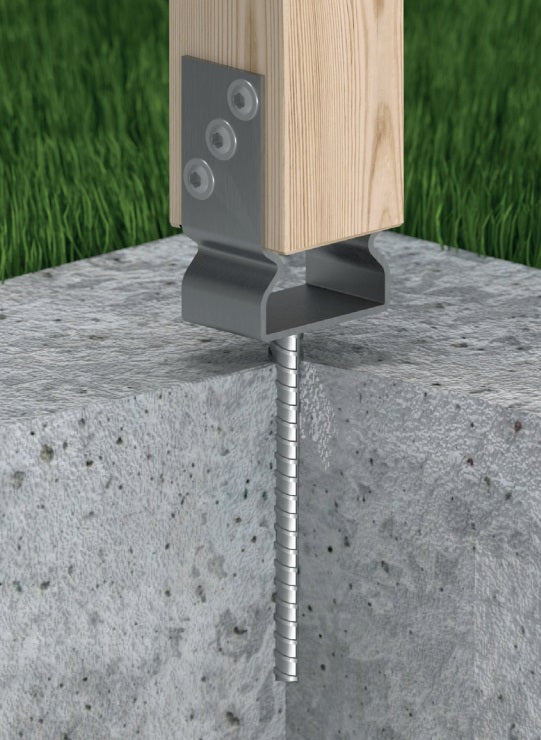

Určená k upevnění do betonu. Trámek je umístěn v sedle, díky čemuž se přímo nedotýká podkladu, což zajišťuje větrání a prodlužuje životnost montovaných sloupů.
Upevnění
Dřevo: vruty do dřeva CTO Ø10; vruty do dřeva PWD Ø10; sada PNP.
Povlak
Žárové pozinkování (ZNO)
