Popis

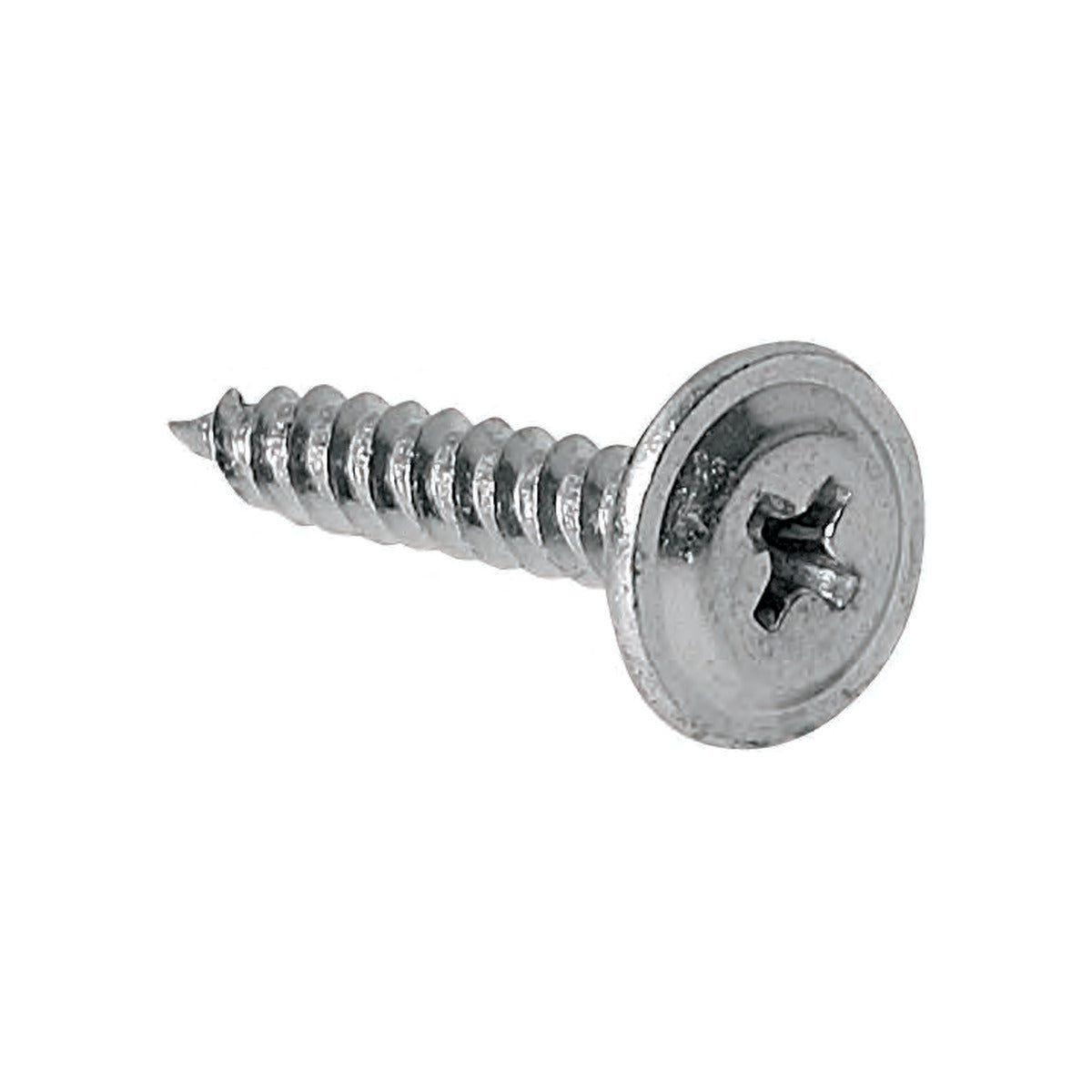

ETANCO GM-S Ø4,2 mm PH2 montážní šroub do plechu s vrtacím hrotem je univerzální samovrtný šroub z povrchově kalené uhlíkové oceli s jemným závitem a plochou hlavou o průměru 12 mm a drážkou PH2. Povrch šroubu je pozinkovaný, ve vybraných délkách je dostupný i práškově lakovaný v odstínech RAL. Vrtací hrot provrtá plech nebo ocelový profil do tloušťky 0,9 mm. Šroub je určen k upevňování tenkých ocelových nebo plastových prvků na dřevěné a ocelové profily a k jejich spojování. Hodí se i pro montáž krytiny CLICK.
Výhody
- Vrtací hrot provrtá plech nebo ocelový profil do tloušťky 0,9 mm bez předvrtání
- Jemný závit po celé délce šroubu (u délek 16 až 38 mm)
- Plochá hlava Ø12 mm s drážkou PH2 pro šroubování křížovým bitem
- Zinková vrstva 5 µm Dura.zinc chrání šroub před korozí
Výběr délky šroubu
Délku šroubu vyberte podle tloušťky upevňovaného prvku. Maximální tloušťka upevňovaného prvku:
- 16 mm pro prvky tloušťky do 10 mm (do ocelového profilu)
- 19 mm pro prvky tloušťky do 13 mm (do ocelového profilu)
- 25 mm pro prvky tloušťky do 19 mm (do ocelového profilu) nebo do 5 mm (do dřeva)
- 30 mm pro prvky tloušťky do 24 mm (do ocelového profilu) nebo do 10 mm (do dřeva)
- 38 mm pro prvky tloušťky do 32 mm (do ocelového profilu) nebo do 18 mm (do dřeva)
| Kód zboží | Rozměr | hef | Upevňovaný prvek | Vrtací kapacita |
Délka závitu |
Balení počet ks / balení / kartony (ks) |
|||
|---|---|---|---|---|---|---|---|---|---|
| MTmax | |||||||||
| D | L | Bk | dřevo | ocel | dřevo | DC | L1 | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||
| P20131610PL | 4,2 | 16 | 12 | 20 | 10 | - | 0,90 | 16 | 500/8/4000 |
| P20131910PL | 4,2 | 19 | 12 | 20 | 13 | - | 0,90 | 19 | 500/8/4000 |
| P20132510PL | 4,2 | 25 | 12 | 20 | 19 | 5 | 0,90 | 25 | 500/8/4000 |
| P20133010PL | 4,2 | 30 | 12 | 20 | 24 | 10 | 0,90 | 30 | 500/6/3000 |
| P2013380PL | 4,2 | 38 | 12 | 20 | 32 | 18 | 0,90 | 38 | 250/8/2000 |
D průměr šroubu, L délka, Bk průměr hlavy, hef hloubka zakotvení v dřevě, DC vrtací kapacita, L1 délka závitu.
Příklady použití
Šroub upevňuje tenké plechy na ocelové profily i na dřevo.
Montáž
Šroub zašroubujte křížovým bitem PH2, například magnetickým křížovým bitem KLIMAS Wkret-met PH-2. Maximální otáčky šroubováku jsou 1 300 ot./min.
Význam ikon
- Konstrukční materiál: ocel
- Konstrukční materiál: dřevo
- Křížová hlavice typu PH (PH2)
- Maximální vrtací kapacita: 0,90 mm
- Tloušťka pozinkovaného povlaku: 5 µm Dura.zinc
- Lze opatřit práškovou barvou RAL
- Doporučené otáčky šroubováku pro instalaci šroubů: maximálně 1 300 ot./min
- Maximální vrtací kapacita šroubu
- Maximální vrtací kapacita pro dva prvky
- Maximální tloušťka upevňovaných prvků MTmax (do dřeva i do oceli)
- Minimální hloubka ukotvení Hmin: 20 mm
- Minimální tloušťka upevňovaných vrstev Tmin: 2 × 0,5 mm
- Minimální tloušťka plechu na dřevěném podkladu Tmin: 1 × 0,5 mm
Dostupné balení: 250 ks; 500 ks
Technické parametry
| Typ šroubu | Univerzální montážní samovrtný šroub |
| Typ hlavy | Plochá hlava s drážkou PH2 |
| Průměr hlavy | 12 mm |
| Vnější průměr závitu | 4,2 mm |
| Délka šroubu | 16 - 38 mm |
| Vrtací kapacita | 0,90 mm |
| Materiál | Povrchově kalená uhlíková ocel |
| Povrchová úprava | Pozinkovaná, zinková vrstva 5 µm Dura.zinc |
| Lakování | Práškový lak v odstínech RAL (vybrané délky) |
| Maximální otáčky šroubováku | 1 300 ot./min |
| Obsah balení | 500 ks (délky 16 - 30 mm), 250 ks (délka 38 mm a lakované RAL) |
Časté dotazy
K čemu je šroub ETANCO GM-S určen?
Musím u šroubu ETANCO GM-S předvrtávat otvor?
Jakou délku šroubu ETANCO GM-S vybrat?
Jakým bitem šroubovat šroub ETANCO GM-S?
Je šroub ETANCO GM-S dostupný i lakovaný?
