Popis

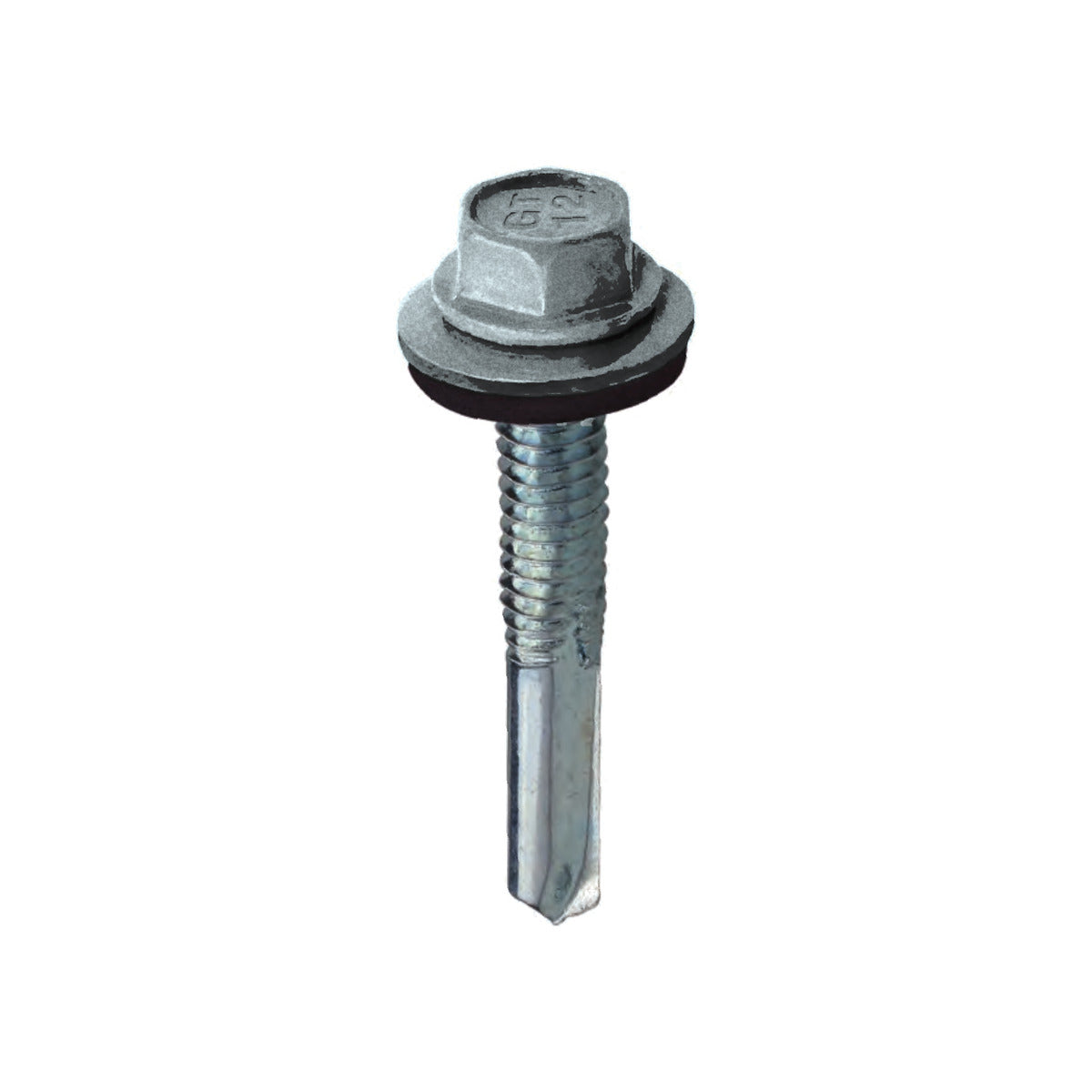

ETANCO GT 12 Ø5,5 mm šroub pro upevňování plechů s podložkou Z16 je samovrtný a samořezný šroub z povrchově kalené uhlíkové oceli, pozinkovaný, s vrtacím hrotem, jemným závitem, šestihrannou hlavou a předmontovanou ocelovou podložkou Z16 s vulkanizovaným EPDM těsněním. Je určen k upevňování profilovaných ocelových plechů na ocelové konstrukce.
Výhody
- Vrtací kapacita až 12 mm umožňuje upevnění i do silnější ocelové konstrukce bez předvrtání
- Samovrtný a samořezný šroub si sám vyvrtá otvor a vyřízne závit
- Ocelová podložka Z16 s vulkanizovaným EPDM těsněním je již namontována na šroubu
- Zinková vrstva 12 µm Dura.zinc chrání šroub před korozí
- Délka 35 mm v balení po 250 ks
Rozměry šroubu
Šroub má délku 35 mm. Hodnota MTmax v tabulce udává maximální tloušťku upevňovaných prvků (1 mm) a platí pro maximální přípustnou tloušťku podkladní konstrukce.
| Kód zboží | Rozměr | MTmax | Vrtací kapacita |
Podložka | Balení počet ks / balení / kartony (ks) |
|||
|---|---|---|---|---|---|---|---|---|
| D | L | Sw | mat. | vel. | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P15035160PL | 5,5 | 35 | 8 | 1 | 12,0 | Z | 16 | 250/6/1500 |
Příklady použití
Šroub upevňuje profilované ocelové plechy na ocelové konstrukce.
Montáž
Šroub zašroubujte nástavcem na šestihranné hlavy SW 8 mm, například magnetickým nástavcem KLIMAS Wkret-met WM Ø8 mm. Doporučený utahovací moment je 5 Nm a maximální otáčky šroubováku 1 500 ot./min. Minimální tloušťka ocelové konstrukce je 4,0 mm.
Význam ikon
- Konstrukční materiál: ocel válcovaná za tepla
- Šestihranná hlava SW 8 mm
- Maximální vrtací kapacita: 12,0 mm
- Tloušťka pozinkovaného povlaku: 12 µm Dura.zinc
- Tloušťka práškového povlaku: 50 µm
- Lze opatřit práškovou barvou RAL
- Utahovací moment: 5 Nm
- Doporučené otáčky šroubováku pro instalaci šroubů: maximálně 1 500 ot./min
- Maximální vrtací kapacita pro dva prvky: ocelový plech na ocelovou konstrukci
- Maximální tloušťka upevňovaných prvků MTmax: plech s izolací na ocelové konstrukci
- Minimální tloušťka ocelové konstrukce Tmin: 4,0 mm
Dostupné balení: 250 ks
Technické parametry
| Typ šroubu | Samovrtný a samořezný šroub |
| Typ hlavy | Šestihranná hlava SW 8 mm |
| Průměr závitu | 5,5 mm |
| Délka šroubu | 35 mm |
| Vrtací kapacita | 12 mm |
| Minimální tloušťka ocelové konstrukce | 4,0 mm |
| Materiál | Povrchově kalená uhlíková ocel |
| Povrchová úprava | Pozinkovaná, zinková vrstva 12 µm Dura.zinc |
| Podložka | Ocelová Z16 s vulkanizovaným EPDM |
| Průměr podložky | 16 mm |
| Doporučený utahovací moment | 5 Nm |
| Maximální otáčky šroubováku | 1 500 ot./min |
| Evropské technické posouzení | ETA-12/0580 |
| Obsah balení | 250 ks |
Časté dotazy
K čemu je šroub ETANCO GT 12 Z16 určen?
Jak silnou ocelovou konstrukci šroub ETANCO GT 12 Z16 provrtá?
Jaký je rozdíl mezi šroubem ETANCO GT 12 Z14 a Z16?
Jakým nástavcem a jakou silou šroub ETANCO GT 12 Z16 šroubovat?
Z čeho je šroub ETANCO GT 12 Z16 a jak je chráněn?
