Popis

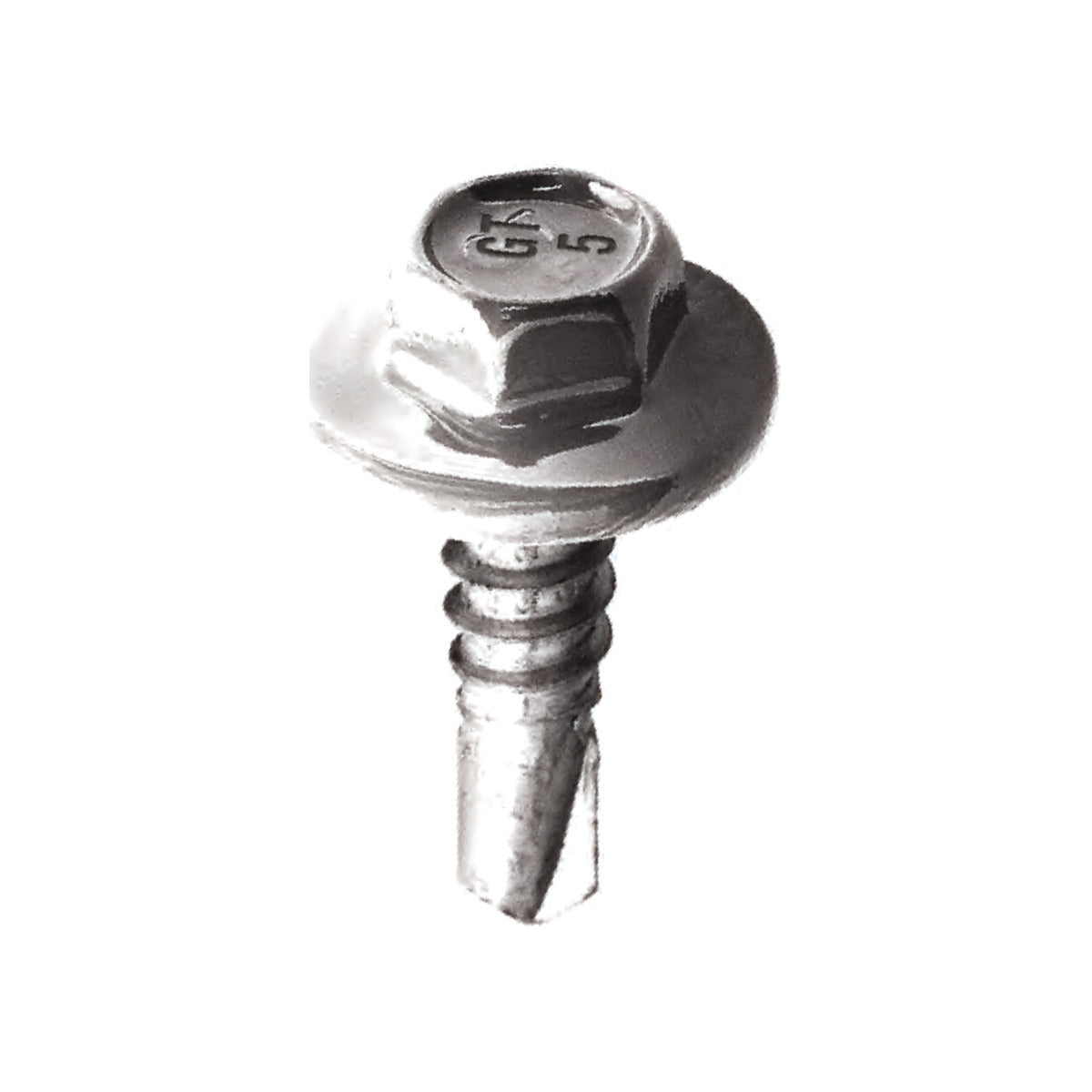

ETANCO GT 5 FH Ø5,5 mm šroub pro upevňování plechů s přírubou je samovrtný a samořezný šroub z povrchově kalené uhlíkové oceli, pozinkovaný, s vrtacím hrotem, jemným závitem, šestihrannou hlavou a integrovanou přírubou 15 mm. Je určen k upevňování profilovaných ocelových plechů na ocelové konstrukce při specifických způsobech použití.
Výhody
- Integrovaná příruba 15 mm je součástí hlavy, šroub nepotřebuje samostatnou podložku
- Vrtací kapacita až 5 mm umožňuje upevnění do ocelové konstrukce bez předvrtání
- Samovrtný a samořezný šroub si sám vyvrtá otvor a vyřízne závit
- Zinková vrstva 12 µm Dura.zinc chrání šroub před korozí
- Dvě délky 19 a 25 mm v balení po 500 ks
Výběr délky šroubu
Délku šroubu vyberte podle tloušťky upevňovaných prvků. Sloupec MTmax v tabulce udává maximální tloušťku upevňovaných prvků pro danou délku: šroub délky 19 mm do 3 mm, šroub délky 25 mm do 9 mm. Uvedená tloušťka MTmax platí pro maximální přípustnou tloušťku podkladní konstrukce.
| Kód zboží | Rozměr | MTmax | Vrtací kapacita |
Balení počet ks / balení / kartony (ks) |
|||
|---|---|---|---|---|---|---|---|
| D | L | Sw | Bk | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||
| P15019FH3PL | 5,5 | 19 | 8 | 15 | 3 | 5,0 | 500/4/2000 |
| P15025FH3PL | 5,5 | 25 | 8 | 15 | 9 | 5,0 | 500/4/2000 |
Příklady použití
Šroub upevňuje profilované ocelové plechy na ocelové konstrukce, i s tepelnou izolací pod plechem.
Montáž
Šroub zašroubujte nástavcem na šestihranné hlavy SW 8 mm, například magnetickým nástavcem KLIMAS Wkret-met WM Ø8 mm. Doporučený utahovací moment je 5 Nm a maximální otáčky šroubováku 1 500 ot./min. Minimální tloušťka ocelové konstrukce je 1,5 mm.
Význam ikon
- Konstrukční materiál: ocelový profil válcovaný za studena
- Šestihranná hlava SW 8 mm
- Maximální vrtací kapacita: 5,0 mm
- Tloušťka pozinkovaného povlaku: 12 µm Dura.zinc
- Utahovací moment: 5 Nm
- Doporučené otáčky šroubováku pro instalaci šroubů: maximálně 1 500 ot./min
- Lze opatřit práškovou barvou RAL
- Maximální vrtací kapacita pro dva prvky: ocelový plech na ocelovou konstrukci
- Maximální tloušťka upevňovaných prvků MTmax
- Minimální tloušťka ocelové konstrukce: 1,5 mm
Dostupné balení: 500 ks
Technické parametry
| Typ šroubu | Samovrtný a samořezný šroub s přírubou |
| Typ hlavy | Šestihranná hlava SW 8 mm s integrovanou přírubou |
| Průměr závitu | 5,5 mm |
| Délka šroubu | 19 - 25 mm |
| Průměr příruby | 15 mm |
| Vrtací kapacita | 5 mm |
| Minimální tloušťka ocelové konstrukce | 1,5 mm |
| Materiál | Povrchově kalená uhlíková ocel |
| Povrchová úprava | Pozinkovaná, zinková vrstva 12 µm Dura.zinc |
| Doporučený utahovací moment | 5 Nm |
| Maximální otáčky šroubováku | 1 500 ot./min |
| Evropské technické posouzení | ETA-12/0580 |
| Obsah balení | 500 ks |
Časté dotazy
K čemu je šroub ETANCO GT 5 FH určen?
Jak silnou ocelovou konstrukci šroub ETANCO GT 5 FH provrtá?
Jakou délku šroubu ETANCO GT 5 FH vybrat?
Potřebuje šroub ETANCO GT 5 FH samostatnou podložku?
Jakým nástavcem a jakou silou šroub ETANCO GT 5 FH šroubovat?
