Popis

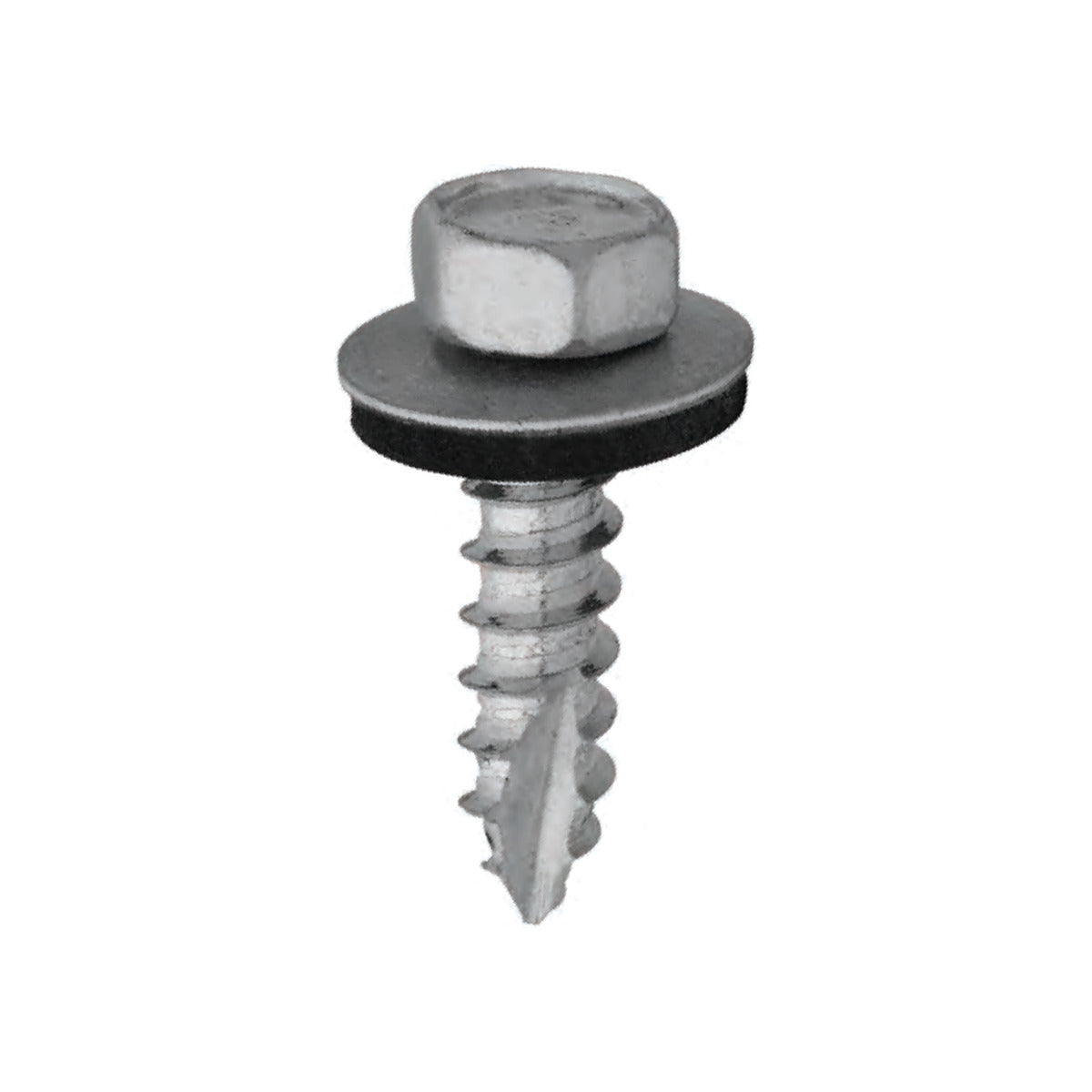

ETANCO GTA Ø6,5 mm šroub pro upevňování plechů na ocel a dřevo s podložkou Z16 je samořezný šroub typu A s hrubým závitem z povrchově kalené uhlíkové oceli, pozinkovaný, se šestihrannou hlavou 3/8" a předmontovanou ocelovou podložkou Z16 s vulkanizovaným EPDM těsněním. Je určen k upevňování profilovaných ocelových plechů na dřevěné a ocelové konstrukce (do 2 × 1,5 mm). Krátké délky lze použít k přeplátování nebo jako opravné šrouby. Šroub není samovrtný, do oceli se montuje do předvrtaného otvoru.
Výhody
- Hrubý závit typu A drží ve dřevě i v ocelové konstrukci
- Zakotvení ve dřevě od 30 mm zajistí pevné upevnění plechu
- Podložka Z16 s vulkanizovaným EPDM těsněním je již namontována na šroubu
- Zinková vrstva 12 µm Dura.zinc chrání šroub před korozí
- Délky 32 a 38 mm v balení po 250 a 100 ks
Rozměry šroubu
Hodnoty MTmax v tabulce udávají maximální tloušťku upevňovaných prvků pro danou délku. Délku vyberte podle tloušťky plechu a podkladu, u dřeva musí zakotvení dosáhnout alespoň 30 mm.
| Kód zboží | Rozměr | MTmax | Podložka | Balení počet ks / balení / kartony (ks) |
|||||
|---|---|---|---|---|---|---|---|---|---|
| D | L | Sw | hef | dřevo | ocel | mat. | vel. | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P2513320PL | 6,5 | 32 | 3/8" | 30 | - | 23 | Z | 16 | 250/4/1000 |
| P2513380PL | 6,5 | 38 | 3/8" | 30 | 4 | 29 | Z | 16 | 100/4/400 |
Průměr vrtáku
Před montáží předvrtejte otvor vrtákem podle tloušťky ocelové konstrukce:
| Tloušťka ocelové konstrukce [mm] | Průměr vrtáku [mm] |
|---|---|
| 0,63 | 3,5 |
| 0,75 | 4,0 |
| 0,88 - 1,25 | 4,5 |
| 1,5 | 5,0 |
| 2,0 | 5,5 |
Příklady použití
Šroub upevňuje profilované ocelové plechy na dřevěné a ocelové konstrukce.
Montáž
Otvor v ocelové konstrukci předvrtejte podle tabulky průměrů vrtáků. Šroub zašroubujte nástavcem na šestihranné hlavy 3/8". Doporučený utahovací moment je 4,5 Nm a maximální otáčky šroubováku 1 200 ot./min. Minimální hloubka zakotvení ve dřevě je 30 mm.
Význam ikon
- Konstrukční materiál: ocelový profil válcovaný za studena
- Konstrukční materiál: profilovaný ocelový plech
- Konstrukční materiál: ocel
- Konstrukční materiál: dřevo
- Šestihranná hlava 3/8"
- Tloušťka pozinkovaného povlaku: 12 µm Dura.zinc
- Tloušťka práškového povlaku: 50 µm
- Lze opatřit práškovou barvou RAL
- Utahovací moment: 4,5 Nm
- Doporučené otáčky šroubováku pro instalaci šroubů: maximálně 1 200 ot./min
- Minimální tloušťka plechu na dřevěném podkladu Tmin: 1 × 0,63 mm
- Maximální tloušťka upevňovaných prvků MTmax: plech s izolací na dřevě
- Maximální tloušťka upevňovaných prvků MTmax: plech s izolací na ocelové konstrukci
- Minimální hloubka ukotvení Hmin: 30 mm
- Minimální tloušťka upevňovaných vrstev Tmin: 2 × 0,63 mm
Dostupné balení: 250 ks (32 mm) a 100 ks (38 mm)
Technické parametry
| Typ šroubu | Samořezný šroub typu A s hrubým závitem |
| Typ hlavy | Šestihranná hlava 3/8" |
| Průměr závitu | 6,5 mm |
| Délka šroubu | 32 a 38 mm |
| Materiál | Povrchově kalená uhlíková ocel |
| Povrchová úprava | Pozinkovaná, zinková vrstva 12 µm Dura.zinc |
| Podložka | Ocelová Z16 s vulkanizovaným EPDM |
| Průměr podložky | 16 mm |
| Doporučený utahovací moment | 4,5 Nm |
| Maximální otáčky šroubováku | 1 200 ot./min |
| Evropské technické posouzení | ETA-12/0580 |
| Minimální hloubka zakotvení ve dřevě | 30 mm |
| Obsah balení | 250 ks a 100 ks |
