Popis

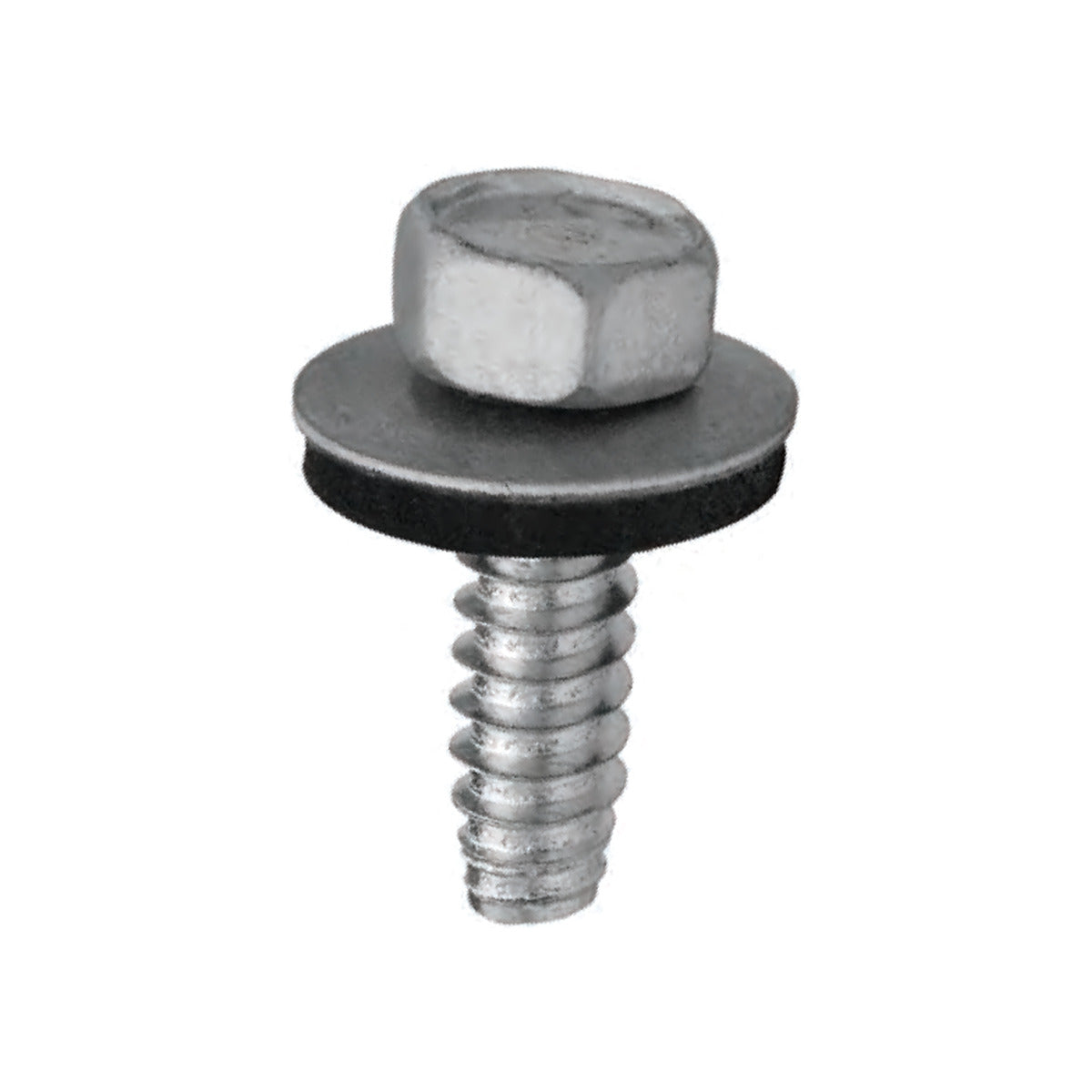

ETANCO GTB Ø6,3 mm šroub pro upevňování plechů na ocel s podložkou Z16 je samořezný šroub typu B s jemným závitem z povrchově kalené uhlíkové oceli, pozinkovaný, se šestihrannou hlavou 3/8" a předmontovanou ocelovou podložkou Z16 s vulkanizovaným EPDM těsněním. Je určen k upevňování profilovaných ocelových plechů na ocelové konstrukce. Maximální tloušťku podkladu určuje schopnost šroubu řezat závit. Šroub není samovrtný, do oceli se montuje do předvrtaného otvoru.
Výhody
- Jemný závit typu B řeže závit do předvrtaného otvoru v ocelové konstrukci
- Tloušťka podkladu je dána schopností šroubu řezat závit
- Podložka Z16 s vulkanizovaným EPDM těsněním je již namontována na šroubu
- Zinková vrstva 12 µm Dura.zinc chrání šroub před korozí
- Délka 32 mm v balení po 250 ks
Rozměry šroubu
Hodnoty MTmax v tabulce udávají maximální tloušťku upevňovaných prvků pro danou délku.
| Kód zboží | Rozměr | MTmax | Podložka | Balení počet ks / balení / kartony (ks) |
|||
|---|---|---|---|---|---|---|---|
| D | L | Sw | mat. | vel. | |||
| [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P2533320PL | 6,3 | 32 | 3/8" | 22 | Z | 16 | 250/4/1000 |
Průměr vrtáku
Před montáží předvrtejte otvor vrtákem podle tloušťky ocelové konstrukce:
| Tloušťka ocelové konstrukce [mm] | Průměr vrtáku [mm] |
|---|---|
| 3,0 - 5,0 | 5,3 |
| 6,0 | 5,5 |
| 8,0 a více | 5,7 |
Příklady použití
Šroub upevňuje profilované ocelové plechy na ocelové konstrukce.
Montáž
Otvor v ocelové konstrukci předvrtejte podle tabulky průměrů vrtáků. Šroub zašroubujte nástavcem na šestihranné hlavy 3/8". Doporučený utahovací moment je 4,5 Nm a maximální otáčky šroubováku 1 200 ot./min. Minimální tloušťka ocelové konstrukce je 3 mm.
Význam ikon
- Konstrukční materiál: ocel válcovaná za tepla
- Šestihranná hlava 3/8"
- Tloušťka pozinkovaného povlaku: 12 µm Dura.zinc
- Tloušťka práškového povlaku: 50 µm
- Lze opatřit práškovou barvou RAL
- Utahovací moment: 4,5 Nm
- Doporučené otáčky šroubováku pro instalaci šroubů: maximálně 1 200 ot./min
- Maximální tloušťka upevňovaných prvků MTmax
- Minimální tloušťka ocelové konstrukce Tmin: 3 mm
Dostupné balení: 250 ks
Technické parametry
| Typ šroubu | Samořezný šroub typu B s jemným závitem |
| Typ hlavy | Šestihranná hlava 3/8" |
| Průměr závitu | 6,3 mm |
| Délka šroubu | 32 mm |
| Materiál | Povrchově kalená uhlíková ocel |
| Povrchová úprava | Pozinkovaná, zinková vrstva 12 µm Dura.zinc |
| Podložka | Ocelová Z16 s vulkanizovaným EPDM |
| Průměr podložky | 16 mm |
| Doporučený utahovací moment | 4,5 Nm |
| Maximální otáčky šroubováku | 1 200 ot./min |
| Evropské technické posouzení | ETA-12/0580 |
| Minimální tloušťka ocelové konstrukce | 3 mm |
| Obsah balení | 250 ks |
