Popis

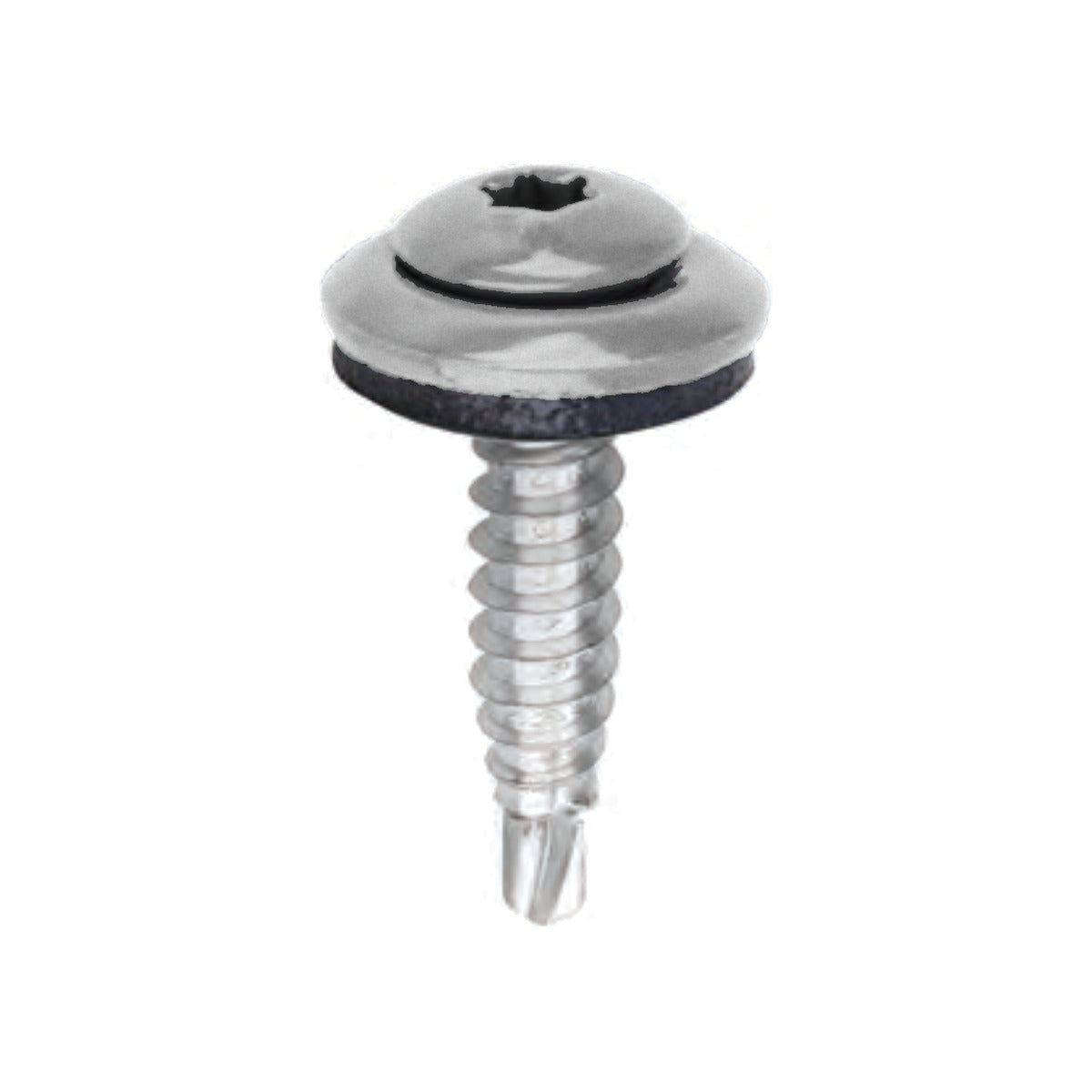

ETANCO GTF 02 P Ø4,8 mm sešívačka s podložkou A14 je samovrtný a samořezný šroub z povrchově kalené uhlíkové oceli, pozinkovaný, se zmenšeným vrtacím hrotem, oválnou hlavou s vnitřním TORX 20 a předmontovanou hliníkovou podložkou A14 s vulkanizovaným EPDM těsněním. Je určen k přeplátování plochých a profilovaných ocelových plechů.
Výhody
- Vrtací hrot projde plechem bez předvrtání
- Vrtací kapacita 2 × 1,0 mm umožňuje sešít dva plechy v jednom kroku
- Hliníková podložka A14 s vulkanizovaným EPDM těsněním je již namontována na šroubu
- Zinková vrstva 20 µm Dura.zinc chrání šroub před korozí
- Délka 20 mm v balení po 250 ks
Rozměry šroubu
Šroub má délku 20 mm. Hodnota MTmax v tabulce udává maximální tloušťku upevňovaných prvků (7 mm).
| Kód zboží | Rozměr | MTmax | Vrtací kapacita |
Podložka | Balení počet ks / balení / kartony (ks) |
|||
|---|---|---|---|---|---|---|---|---|
| D | L | TX | mat. | vel. | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P14020PH | 4,8 | 20 | 20 | 7 | 2x1,00 | A | 14 | 250/6/1500 |
Příklady použití
Šroub spojuje ploché a profilované ocelové plechy, například při přeplátování trapézových plechů, i v kombinaci s tepelnou izolací.
Montáž
Šroub zašroubujte bitem TORX 20, například magnetickým hvězdicovým bitem KLIMAS Wkret-met TX-20. Doporučený utahovací moment je 3 Nm a maximální otáčky šroubováku 1 800 ot./min. Minimální tloušťka upevňovaných vrstev je 2 × 0,5 mm. Výrobce doporučuje montáž speciálním držákem ETANCO.
Význam ikon
- Konstrukční materiál: profilovaný ocelový plech
- Konstrukční materiál: ocel
- Hlavice s vnitřním TORX 20
- Maximální vrtací kapacita pro sešití: 2 × 1,0 mm
- Tloušťka pozinkovaného povlaku: 20 µm Dura.zinc
- Tloušťka práškového povlaku: 50 µm
- Lze opatřit práškovou barvou RAL
- Utahovací moment: 3 Nm
- Doporučené otáčky šroubováku pro instalaci šroubů: maximálně 1 800 ot./min
- Maximální vrtací kapacita pro dva prvky
- Maximální tloušťka upevňovaných prvků MTmax
- Minimální tloušťka upevňovaných vrstev Tmin: 2 × 0,5 mm
Dostupné balení: 250 ks
Technické parametry
| Typ šroubu | Samovrtný a samořezný sešívací šroub |
| Typ hlavy | Oválná hlava s vnitřním TORX 20 |
| Průměr závitu | 4,8 mm |
| Délka šroubu | 20 mm |
| Vrtací kapacita | 2 × 1,0 mm |
| Maximální tloušťka upevňovaných prvků | 7 mm |
| Minimální tloušťka upevňovaných vrstev | 2 × 0,5 mm |
| Materiál | Povrchově kalená uhlíková ocel |
| Povrchová úprava | Pozinkovaná, zinková vrstva 20 µm Dura.zinc |
| Podložka | Hliníková A14 s vulkanizovaným EPDM |
| Průměr podložky | 14 mm |
| Doporučený utahovací moment | 3 Nm |
| Maximální otáčky šroubováku | 1 800 ot./min |
| Evropské technické posouzení | ETA-12/0580 |
| Obsah balení | 250 ks |
