Popis

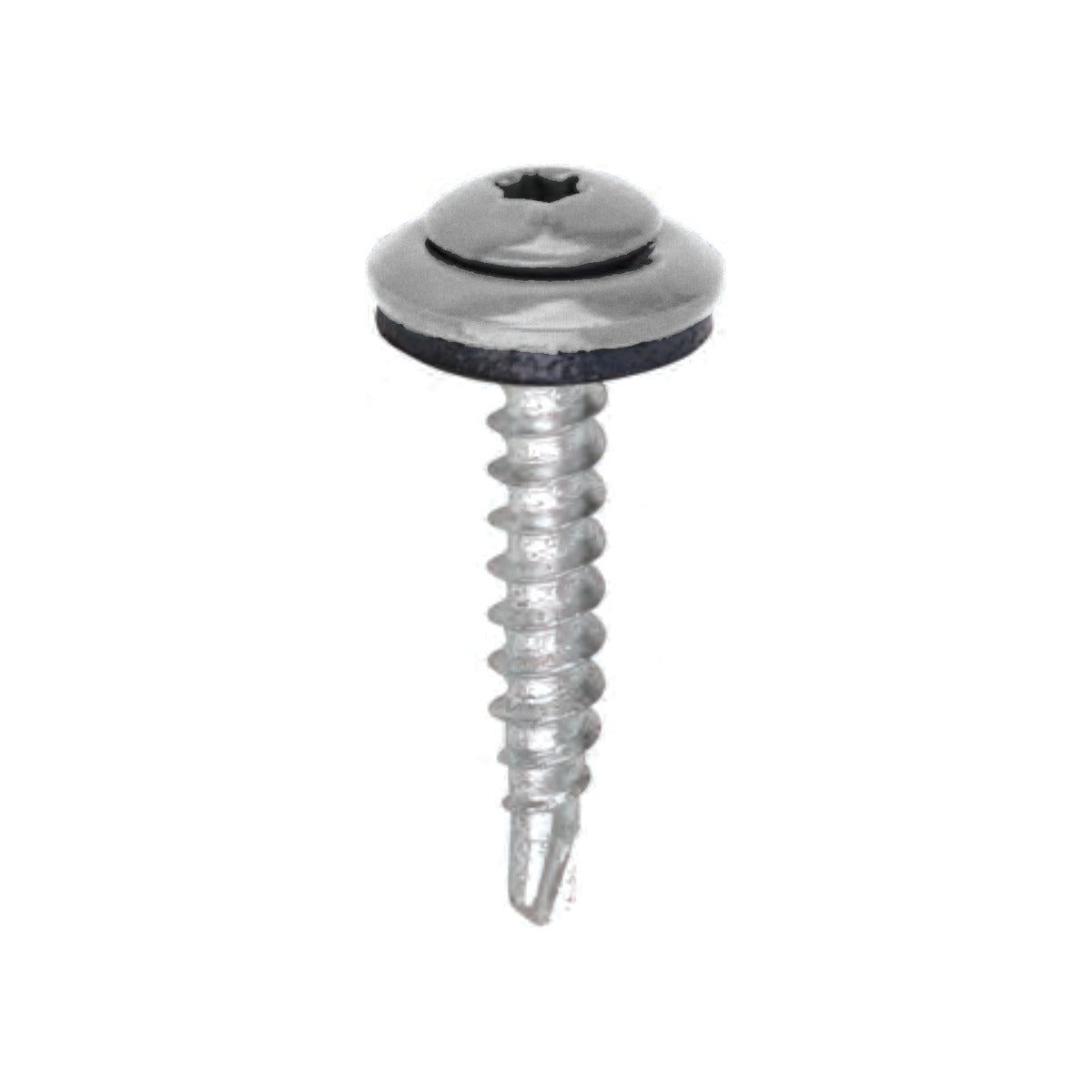

ETANCO GTF P Ø4,8 mm farmářský šroub pro upevňování plechů na dřevo s podložkou A14 je samovrtný a samořezný šroub z povrchově kalené uhlíkové oceli, pozinkovaný, se zmenšeným vrtacím hrotem, závitem do dřeva, oválnou hlavou s vnitřním TORX 20 a předmontovanou hliníkovou podložkou A14 s vulkanizovaným EPDM těsněním. Je určen k upevňování profilovaných kovových plechů na dřevěné konstrukce.
Výhody
- Vrtací hrot projde plechem bez předvrtání, závit do dřeva šroub pevně zakotví
- Vrtací kapacita 2 × 1,0 mm umožňuje sešít i dva plechy
- Hliníková podložka A14 s vulkanizovaným EPDM těsněním je již namontována na šroubu
- Zinková vrstva 20 µm Dura.zinc chrání šroub před korozí
- Délka 35 mm v balení po 250 ks
Rozměry šroubu
Šroub má délku 35 mm. Hodnota MTmax v tabulce udává maximální tloušťku upevňovaných prvků (9 mm). Minimální hloubka zakotvení ve dřevě je 20 mm.
| Kód zboží | Rozměr | MTmax | Vrtací kapacita |
Podložka | Balení počet ks / balení / kartony (ks) |
|||
|---|---|---|---|---|---|---|---|---|
| D | L | TX | mat. | vel. | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P14035PH | 4,8 | 35 | 20 | 9 | 2x1,00 | A | 14 | 250/6/1500 |
Příklady použití
Šroub upevňuje profilované kovové plechy, například vlnité a trapézové, na dřevěné konstrukce.
Montáž
Šroub zašroubujte bitem TORX 20, například magnetickým hvězdicovým bitem KLIMAS Wkret-met TX-20. Doporučený utahovací moment je 3 Nm a maximální otáčky šroubováku 1 800 ot./min. Minimální tloušťka plechu na dřevěném podkladu je 1 × 0,5 mm. Výrobce doporučuje montáž speciálním držákem ETANCO.
Význam ikon
- Konstrukční materiál: dřevo
- Hlavice s vnitřním TORX 20
- Maximální vrtací kapacita pro sešití: 2 × 1,0 mm
- Tloušťka pozinkovaného povlaku: 20 µm Dura.zinc
- Tloušťka práškového povlaku: 50 µm
- Lze opatřit práškovou barvou RAL
- Utahovací moment: 3 Nm
- Doporučené otáčky šroubováku pro instalaci šroubů: maximálně 1 800 ot./min
- Maximální vrtací kapacita: plech na dřevěném podkladu
- Maximální tloušťka upevňovaných prvků MTmax
- Minimální hloubka ukotvení Hmin: 20 mm
- Minimální tloušťka plechu na dřevěném podkladu Tmin: 1 × 0,5 mm
Dostupné balení: 250 ks
Technické parametry
| Typ šroubu | Samovrtný a samořezný farmářský šroub |
| Typ hlavy | Oválná hlava s vnitřním TORX 20 |
| Průměr závitu | 4,8 mm |
| Délka šroubu | 35 mm |
| Vrtací kapacita | 2 × 1,0 mm |
| Maximální tloušťka upevňovaných prvků | 9 mm |
| Minimální hloubka zakotvení ve dřevě | 20 mm |
| Materiál | Povrchově kalená uhlíková ocel |
| Povrchová úprava | Pozinkovaná, zinková vrstva 20 µm Dura.zinc |
| Podložka | Hliníková A14 s vulkanizovaným EPDM |
| Průměr podložky | 14 mm |
| Doporučený utahovací moment | 3 Nm |
| Maximální otáčky šroubováku | 1 800 ot./min |
| Evropské technické posouzení | ETA-12/0580 |
| Obsah balení | 250 ks |
Časté dotazy
K čemu je šroub ETANCO GTF P určen?
Musí se šroub ETANCO GTF P předvrtávat?
Jak hluboko musí šroub ETANCO GTF P zapadnout do dřeva?
Jaký bit na šroub ETANCO GTF P použít?
Dá se šroub ETANCO GTF P lakovat?
