Popis

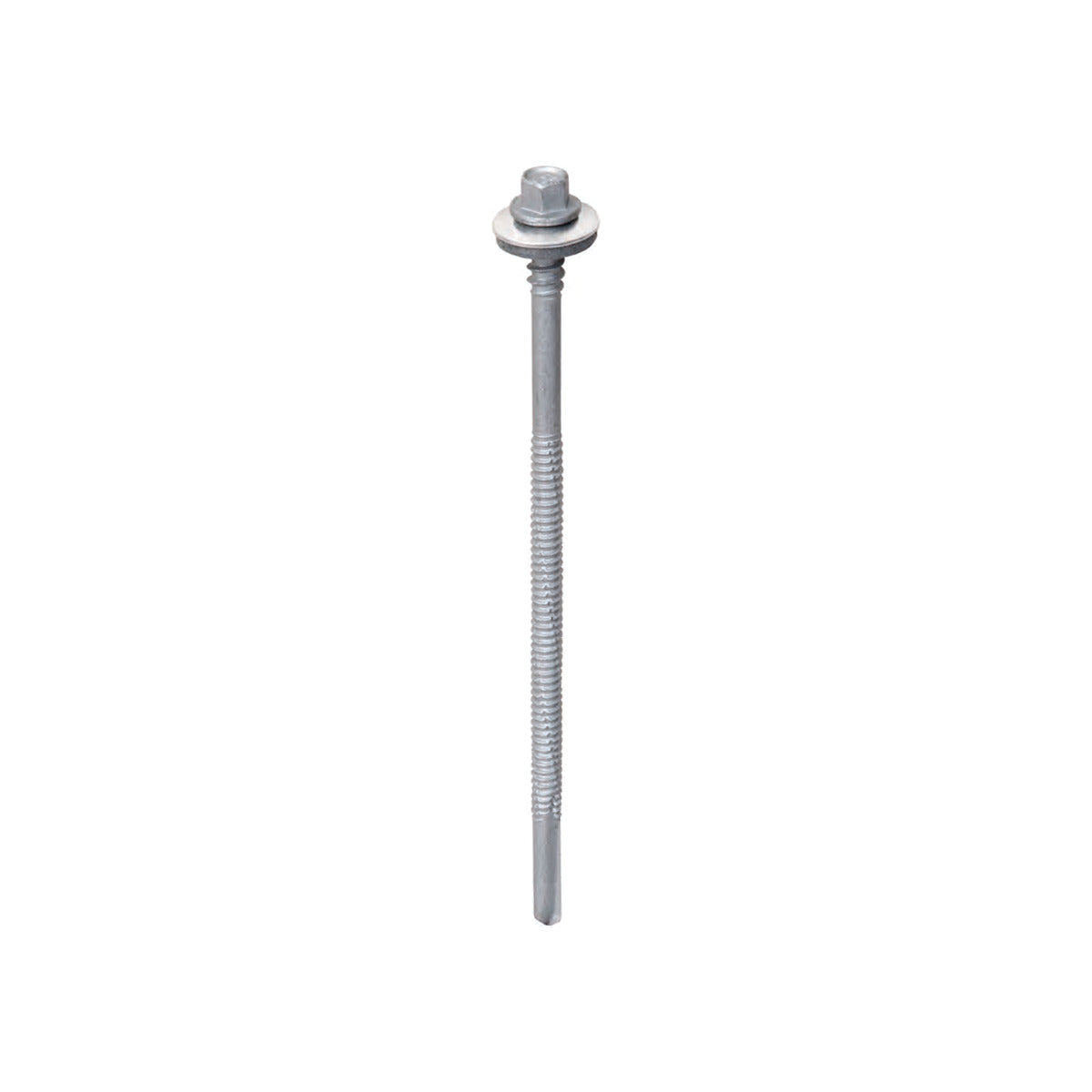

ETANCO GTR 25 SP Ø6,3 / 7,0 mm šroub pro upevnění sendvičových panelů s podložkou A19 je samovrtný a samořezný šroub z povrchově kalené uhlíkové oceli s jemným závitem, zvětšenou šestihrannou hlavou a předmontovanou hliníkovou podložkou s vulkanizovaným EPDM těsněním. Při šroubování si šroub sám vyvrtá otvor a současně vyřízne závit, díky vrtací kapacitě až 25 mm si poradí i s tlustší ocelovou konstrukcí. Je určen k upevnění sendvičových panelů na ocelové konstrukce.
Šroub je chráněn protikorozní vrstvou gRey.coat a je určen do prostředí s korozní kategorií C1, C2, C3 a C4 podle PN-EN ISO 12944-2. Má evropské technické posouzení ETA-13/0199.
Výhody
- Vrtací kapacita až 25 mm umožňuje upevnění i do silnějších ocelových konstrukcí bez předvrtání
- Samovrtný a samořezný šroub si sám vyvrtá otvor a vyřízne závit
- Hliníková podložka A19 s vulkanizovaným EPDM těsněním je již namontována na šroubu
- Ochrana gRey.coat pro prostředí s korozní kategorií C1 až C4
- Délky 160 až 280 mm pro sendvičové panely tloušťky 45 až 215 mm
Výběr délky šroubu
Délku šroubu vyberte podle tloušťky sendvičového panelu. Sloupce MTmin a MTmax v tabulce udávají rozsah tloušťky panelu pro danou délku. Uvedená tloušťka MTmax platí pro maximální přípustnou tloušťku podkladní konstrukce.
| Kód zboží | Rozměr | MTmin | MTmax | Vrtací kapacita |
Podložka | Balení počet ks / balení / kartony (ks) |
|||
|---|---|---|---|---|---|---|---|---|---|
| D | L | Sw | mat. | vel. | |||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P151160R0PL | 6,3/7,0 | 160 | 8 | 45 | 95 | 25,0 | A | 19 | 100/1/100 |
| P151200R0PL | 6,3/7,0 | 200 | 8 | 85 | 135 | 25,0 | A | 19 | 100/1/100 |
| P151240R0PL | 6,3/7,0 | 240 | 8 | 125 | 175 | 25,0 | A | 19 | 100/1/100 |
| P151280R0PL | 6,3/7,0 | 280 | 8 | 165 | 215 | 25,0 | A | 19 | 100/1/100 |
Při velké tloušťce podkladu a rozmanitosti materiálů na stavbě výrobce doporučuje před montáží provést zkoušku vrtání. Maximální tloušťka vrtání platí pouze pro vodorovnou polohu šroubu.
Příklady použití
Šroub upevňuje sendvičové panely na ocelové konstrukce.
Montáž
Šroub zašroubujte nástavcem na šestihranné hlavy SW 8 mm, například magnetický nástavec KLIMAS Wkret-met WM Ø8 mm. Doporučený utahovací moment je 6 Nm a maximální otáčky šroubováku 1 200 ot./min. Minimální tloušťka ocelové konstrukce je 4,0 mm.
Význam ikon
- Konstrukční materiál: ocel válcovaná za tepla
- Šestihranná hlava SW 8 mm
- Maximální vrtací kapacita: 25,0 mm
- Protikorozní ochrana gRey.coat
- Tloušťka práškového povlaku: 50 µm
- Lze opatřit práškovou barvou RAL
- Točivý moment: 6 Nm
- Doporučené otáčky šroubováku pro instalaci šroubů: maximálně 1 200 ot./min
- Maximální vrtací kapacita pro dva prvky: sendvičový panel k ocelové konstrukci
- Rozsah tloušťky použitých sendvičových panelů
- Minimální tloušťka ocelové konstrukce: 4,0 mm
Dostupné balení: 100 ks
Technické parametry
| Typ šroubu | Samovrtný a samořezný šroub pro sendvičové panely |
| Typ hlavy | Šestihranná hlava SW 8 mm |
| Vnější průměr závitu | 6,3 - 7,0 mm |
| Délka šroubu | 160 - 280 mm |
| Vrtací kapacita | 25 mm |
| Minimální tloušťka ocelové konstrukce | 4,0 mm |
| Materiál | Povrchově kalená uhlíková ocel |
| Protikorozní ochrana | gRey.coat |
| Korozní kategorie | C1 až C4 (PN-EN ISO 12944-2) |
| Podložka | Hliníková A19 s vulkanizovaným EPDM |
| Průměr podložky | 19 mm |
| Doporučený utahovací moment | 6 Nm |
| Maximální otáčky šroubováku | 1 200 ot./min |
| Evropské technické posouzení | ETA-13/0199 |
| Obsah balení | 100 ks |
