Popis

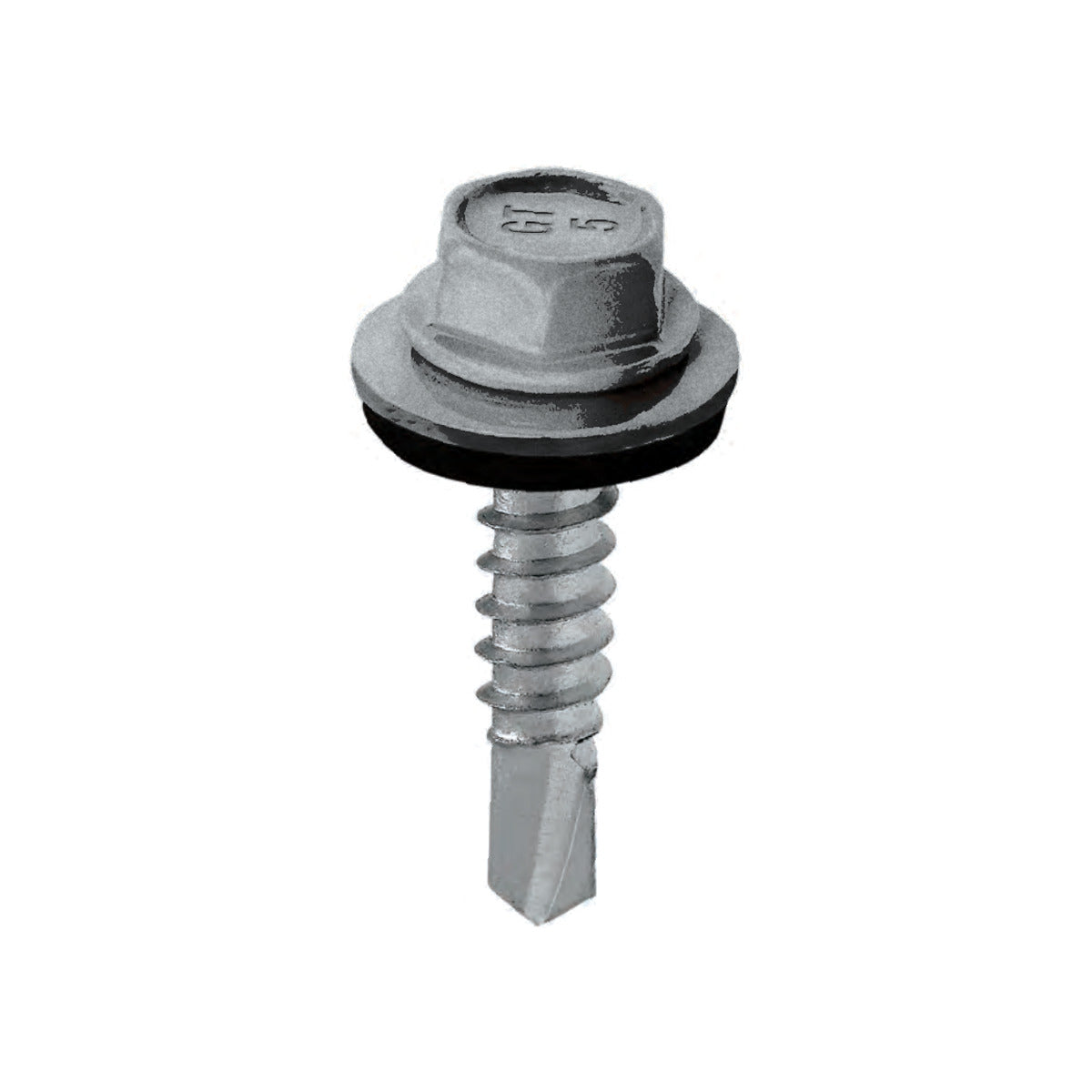

ETANCO GTR 5 Ø5,5 mm šroub pro upevňování plechů s podložkou A14 je samovrtný a samořezný šroub z povrchově kalené uhlíkové oceli s dodatečnou ochranou gRey.coat, s vrtacím hrotem, jemným závitem, šestihrannou hlavou a předmontovanou hliníkovou podložkou A14 s vulkanizovaným EPDM těsněním. Je určen k upevňování profilovaných ocelových plechů na ocelové konstrukce.
Výhody
- Ochrana gRey.coat zvyšuje odolnost šroubu proti korozi
- Hliníková podložka A14 s vulkanizovaným EPDM těsněním je již namontována na šroubu
- Vrtací kapacita až 5 mm umožňuje upevnění do ocelové konstrukce bez předvrtání
- Samovrtný a samořezný šroub si sám vyvrtá otvor a vyřízne závit
- Délka 25 mm v balení po 250 ks
Rozměry šroubu
Šroub má délku 25 mm. Hodnota MTmax v tabulce udává maximální tloušťku upevňovaných prvků (6 mm) a platí pro maximální přípustnou tloušťku podkladní konstrukce.
| Kód zboží | Rozměr | MTmax | Vrtací kapacita |
Podložka | Balení počet ks / balení / kartony (ks) |
|||
|---|---|---|---|---|---|---|---|---|
| D | L | Sw | mat. | vel. | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P15025A14R0PL | 5,5 | 25 | 8 | 6 | 5,0 | A | 14 | 250/6/1500 |
Příklady použití
Šroub upevňuje profilované ocelové plechy na ocelové konstrukce, i s tepelnou izolací pod plechem.
Montáž
Šroub zašroubujte nástavcem na šestihranné hlavy SW 8 mm, například magnetickým nástavcem KLIMAS Wkret-met WM Ø8 mm. Doporučený utahovací moment je 5 Nm a maximální otáčky šroubováku 1 500 ot./min. Minimální tloušťka ocelové konstrukce je 1,5 mm.
Význam ikon
- Konstrukční materiál: ocelový profil válcovaný za studena
- Šestihranná hlava SW 8 mm
- Maximální vrtací kapacita: 5,0 mm
- Dodatečná ochrana proti korozi: povlak gRey.coat
- Tloušťka práškového povlaku: 50 µm
- Lze opatřit práškovou barvou RAL
- Utahovací moment: 5 Nm
- Doporučené otáčky šroubováku pro instalaci šroubů: maximálně 1 500 ot./min
- Maximální vrtací kapacita pro dva prvky: ocelový plech na ocelovou konstrukci
- Maximální tloušťka upevňovaných prvků MTmax: plech s izolací na ocelové konstrukci
- Minimální tloušťka ocelové konstrukce Tmin: 1,5 mm
Dostupné balení: 250 ks
Technické parametry
| Typ šroubu | Samovrtný a samořezný šroub |
| Typ hlavy | Šestihranná hlava SW 8 mm |
| Průměr závitu | 5,5 mm |
| Délka šroubu | 25 mm |
| Vrtací kapacita | 5 mm |
| Maximální tloušťka upevňovaných prvků | 6 mm |
| Minimální tloušťka ocelové konstrukce | 1,5 mm |
| Materiál | Povrchově kalená uhlíková ocel |
| Povrchová úprava | Protikorozní ochrana gRey.coat |
| Podložka | Hliníková A14 s vulkanizovaným EPDM |
| Průměr podložky | 14 mm |
| Doporučený utahovací moment | 5 Nm |
| Maximální otáčky šroubováku | 1 500 ot./min |
| Evropské technické posouzení | ETA-12/0580 |
| Obsah balení | 250 ks |
Časté dotazy
K čemu je šroub ETANCO GTR 5 A14 určen?
Jak silnou ocelovou konstrukci šroub ETANCO GTR 5 A14 provrtá?
Jaká je maximální tloušťka upevňovaných prvků u šroubu ETANCO GTR 5 A14?
Jakým nástavcem a jakou silou šroub ETANCO GTR 5 A14 šroubovat?
Co znamená ochrana gRey.coat?
