Popis

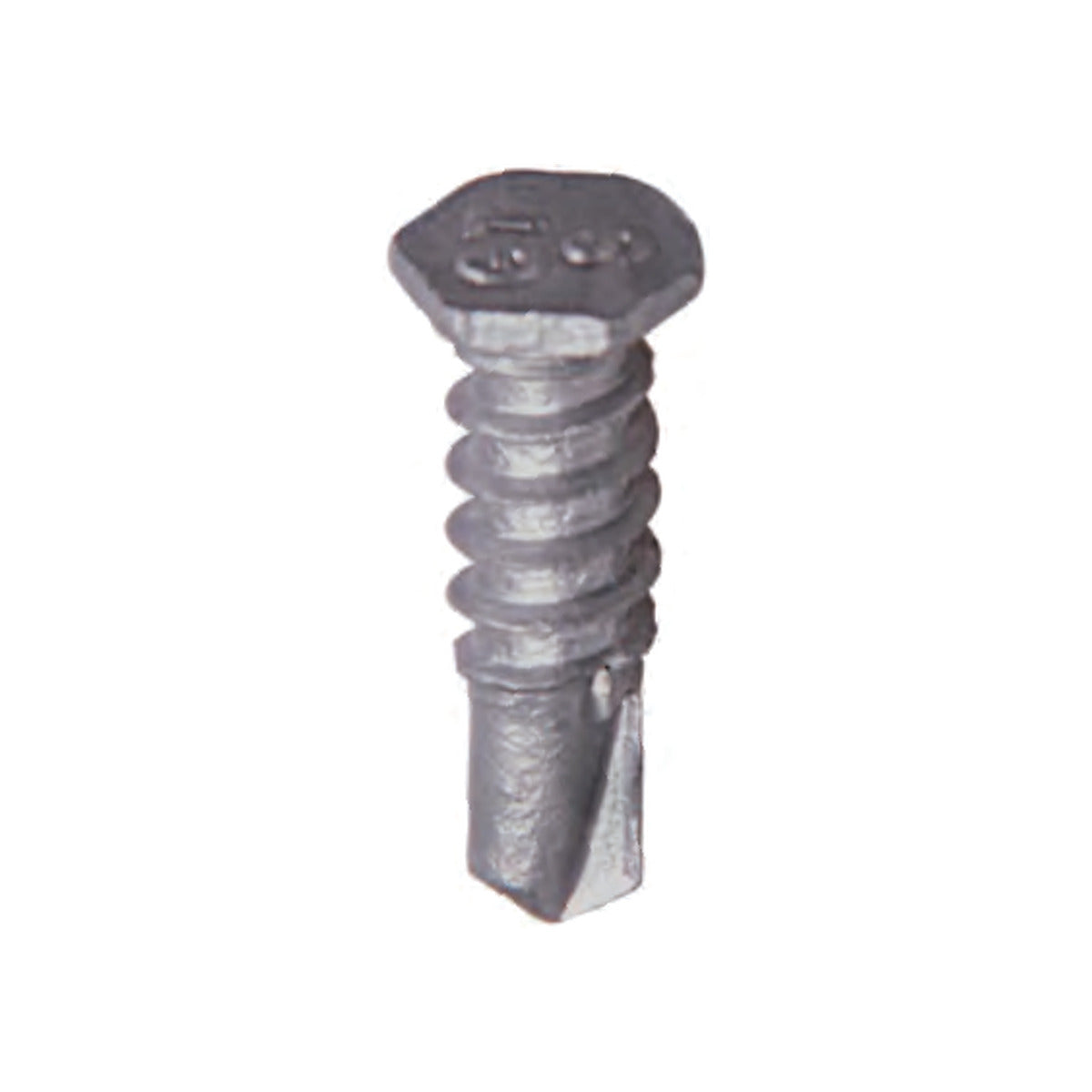

ETANCO GTS STAR Ø4,8 mm šroub s plochou hlavou pro upevňování ocelových profilů je samovrtný a samořezný šroub z povrchově kalené uhlíkové oceli s protikorozní ochranou gRey.coat, s vrtacím hrotem, jemným závitem a plochou šestihrannou hlavou bez podložky. Je určen k upevňování tenkých ocelových profilů. Plochá hlava zaručuje dobrý kontakt sádrokartonu s ocelovou konstrukcí a závit pod hlavou zajistí správné připevnění jednoho prvku na druhý.
Výhody
- Plochá hlava s výškou 1 mm sedí těsně na podkladu, sádrokarton dobře přilne k ocelovému profilu
- Ochrana gRey.coat zvyšuje odolnost šroubu proti korozi
- Samovrtný a samořezný šroub si sám vyvrtá otvor a vyřízne závit, vrtací kapacita 3 mm
- Závit pod hlavou správně přitáhne jeden prvek k druhému
- Délka 16 mm v balení po 500 ks
Rozměry šroubu
Šroub má délku 16 mm. Hodnota MTmax v tabulce udává maximální tloušťku upevňovaných prvků (4 mm) a platí pro maximální přípustnou tloušťku podkladní konstrukce.
| Kód zboží | Rozměr | MTmax | Vrtací kapacita |
Balení počet ks / balení / kartony (ks) |
||
|---|---|---|---|---|---|---|
| D | L | Sw | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | ||
| P150153S0PL | 4,8 | 16 | 6 | 4 | 3,0 | 500/8/4000 |
Příklady použití
Šroub upevňuje tenké ocelové profily a plechy, i s tepelnou izolací, a spojuje plechy v rozích a spojích.
Montáž
Šroub zašroubujte nástavcem na šestihranné hlavy SW 6 mm, například magnetickým nástavcem KLIMAS Wkret-met WM Ø6 mm. Výrobce ETANCO doporučuje také speciální bit s aretací pro šrouby GTS STAR (kód P189903). Doporučený utahovací moment je 3 Nm a maximální otáčky šroubováku 1 800 ot./min. Minimální tloušťka ocelové konstrukce je 0,75 mm.
Význam ikon
- Konstrukční materiál: profilovaný ocelový plech
- Konstrukční materiál: ocel
- Konstrukční materiál: ocelový profil válcovaný za studena
- Šestihranná hlava SW 6 mm
- Výška hlavy: 1 mm
- Maximální vrtací kapacita: 3,0 mm
- Dodatečná ochrana proti korozi: povlak gRey.coat
- Utahovací moment: 3 Nm
- Doporučené otáčky šroubováku pro instalaci šroubů: maximálně 1 800 ot./min
- Maximální vrtací kapacita pro dva prvky: ocelový plech na ocelový plech
- Maximální vrtací kapacita pro dva prvky: ocelový plech na ocelovou konstrukci
- Maximální tloušťka upevňovaných prvků MTmax
- Maximální tloušťka upevňovaných prvků MTmax: ocelový plech s izolací na ocelové konstrukci
- Minimální tloušťka upevňovaných vrstev Tmin: 2 × 0,75 mm
- Minimální tloušťka ocelové konstrukce Tmin: 0,75 mm
Dostupné balení: 500 ks
Technické parametry
| Typ šroubu | Samovrtný a samořezný šroub s plochou hlavou |
| Typ hlavy | Plochá šestihranná hlava SW 6 mm, výška 1 mm, bez podložky |
| Průměr závitu | 4,8 mm |
| Délka šroubu | 16 mm |
| Vrtací kapacita | 3 mm |
| Maximální tloušťka upevňovaných prvků | 4 mm |
| Minimální tloušťka ocelové konstrukce | 0,75 mm |
| Materiál | Povrchově kalená uhlíková ocel |
| Povrchová úprava | Protikorozní ochrana gRey.coat |
| Doporučený utahovací moment | 3 Nm |
| Maximální otáčky šroubováku | 1 800 ot./min |
| Obsah balení | 500 ks |
