Popis

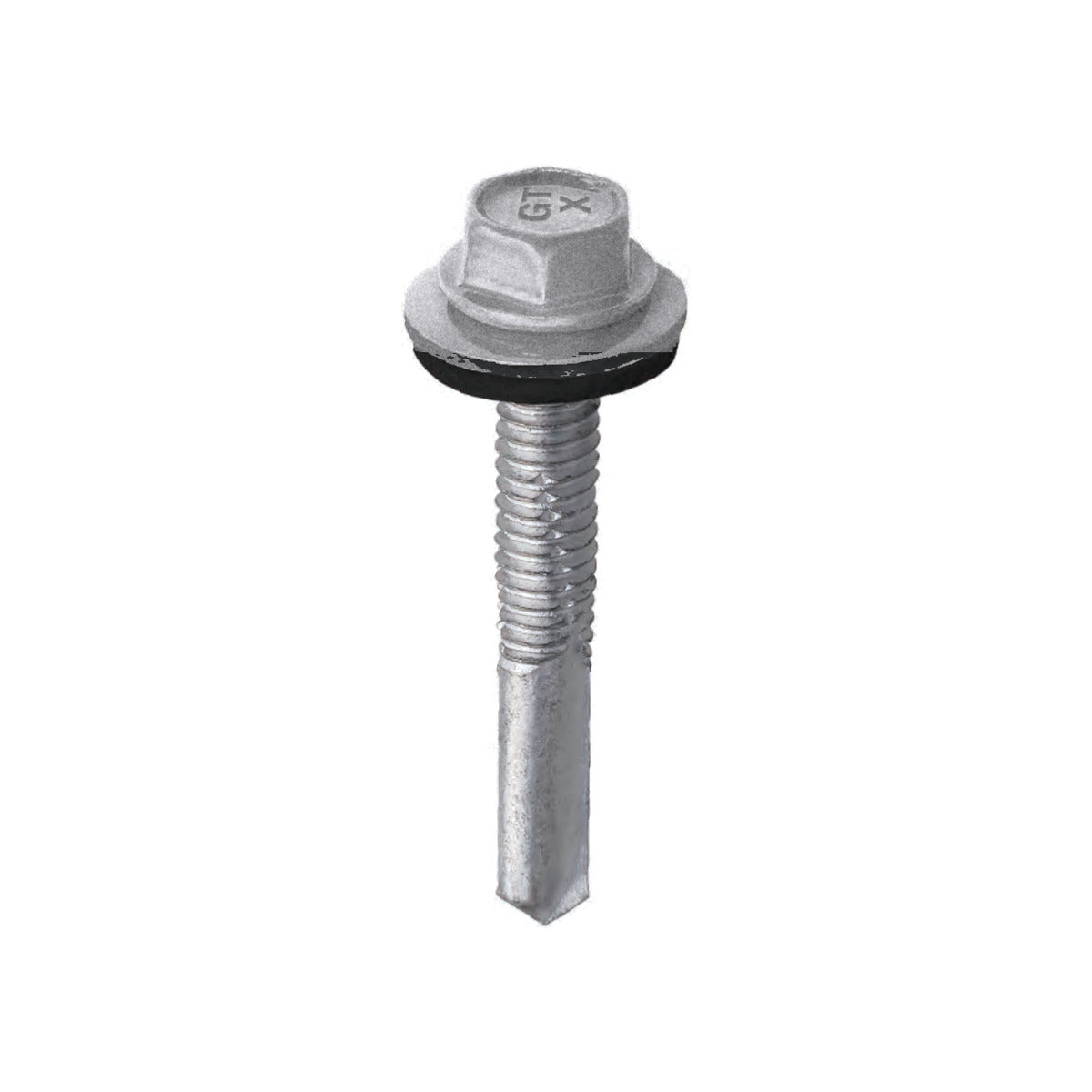

ETANCO GTX 12 Ø5,5 mm nerezový šroub pro upevňování plechů s podložkou S14 je bimetalový samovrtný šroub z austenitické nerezové oceli s vrtacím hrotem z kalené oceli, jemným závitem, šestihrannou hlavou a předmontovanou nerezovou podložkou S14 s vulkanizovaným EPDM těsněním. Je určen k upevňování profilovaných ocelových plechů na ocelové konstrukce v agresivním prostředí.
Výhody
- Nerezová ocel A2 odolává korozi v agresivním prostředí, kde by pozinkovaný šroub selhal
- Bimetalová konstrukce: vrtací hrot z kalené oceli provrtá i silnější konstrukci
- Vrtací kapacita až 12 mm umožňuje upevnění bez předvrtání
- Nerezová podložka S14 s vulkanizovaným EPDM těsněním je již namontována na šroubu
- Délka 40 mm v balení po 250 ks
Rozměry šroubu
Šroub má délku 40 mm. Hodnota MTmax v tabulce udává maximální tloušťku upevňovaných prvků (6 mm) a platí pro maximální přípustnou tloušťku podkladní konstrukce.
| Kód zboží | Rozměr | MTmax | Vrtací kapacita |
Podložka | Balení počet ks / balení / kartony (ks) |
|||
|---|---|---|---|---|---|---|---|---|
| D | L | Sw | mat. | vel. | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P170400PL | 5,5 | 40 | 8 | 6 | 12,0 | S | 14 | 250/6/1500 |
Příklady použití
Šroub upevňuje profilované ocelové plechy na ocelové konstrukce, v agresivním prostředí.
Montáž
Šroub zašroubujte nástavcem na šestihranné hlavy SW 8 mm, například magnetickým nástavcem KLIMAS Wkret-met WM Ø8 mm. Doporučený utahovací moment je 5 Nm a maximální otáčky šroubováku 1 300 ot./min. Minimální tloušťka ocelové konstrukce je 4,0 mm.
Význam ikon
- Konstrukční materiál: ocel válcovaná za tepla
- Šestihranná hlava SW 8 mm
- Maximální vrtací kapacita: 12,0 mm
- Výrobek z nerezové oceli A2 (INOX)
- Bimetalový šroub: vrtací hrot z kalené oceli na nerezovém šroubu
- Tloušťka práškového povlaku: 50 µm
- Lze opatřit práškovou barvou RAL
- Utahovací moment: 5 Nm
- Doporučené otáčky šroubováku pro instalaci šroubů: maximálně 1 300 ot./min
- Maximální vrtací kapacita pro dva prvky: ocelový plech na ocelovou konstrukci
- Maximální tloušťka upevňovaných prvků MTmax: plech s izolací na ocelové konstrukci
- Minimální tloušťka ocelové konstrukce Tmin: 4,0 mm
Dostupné balení: 250 ks
Technické parametry
| Typ šroubu | Bimetalový samovrtný šroub |
| Typ hlavy | Šestihranná hlava SW 8 mm |
| Průměr závitu | 5,5 mm |
| Délka šroubu | 40 mm |
| Vrtací kapacita | 12 mm |
| Maximální tloušťka upevňovaných prvků | 6 mm |
| Minimální tloušťka ocelové konstrukce | 4,0 mm |
| Materiál | Austenitická nerezová ocel A2 (INOX), bimetal |
| Podložka | Nerezová S14 s vulkanizovaným EPDM |
| Průměr podložky | 14 mm |
| Doporučený utahovací moment | 5 Nm |
| Maximální otáčky šroubováku | 1 300 ot./min |
| Evropské technické posouzení | ETA-12/0580 |
| Obsah balení | 250 ks |
Časté dotazy
K čemu je šroub ETANCO GTX 12 určen?
Čím se liší šroub ETANCO GTX 12 od GT 12?
Jak silnou ocelovou konstrukci šroub ETANCO GTX 12 provrtá?
Jakým nástavcem a jakou silou šroub ETANCO GTX 12 šroubovat?
