Popis

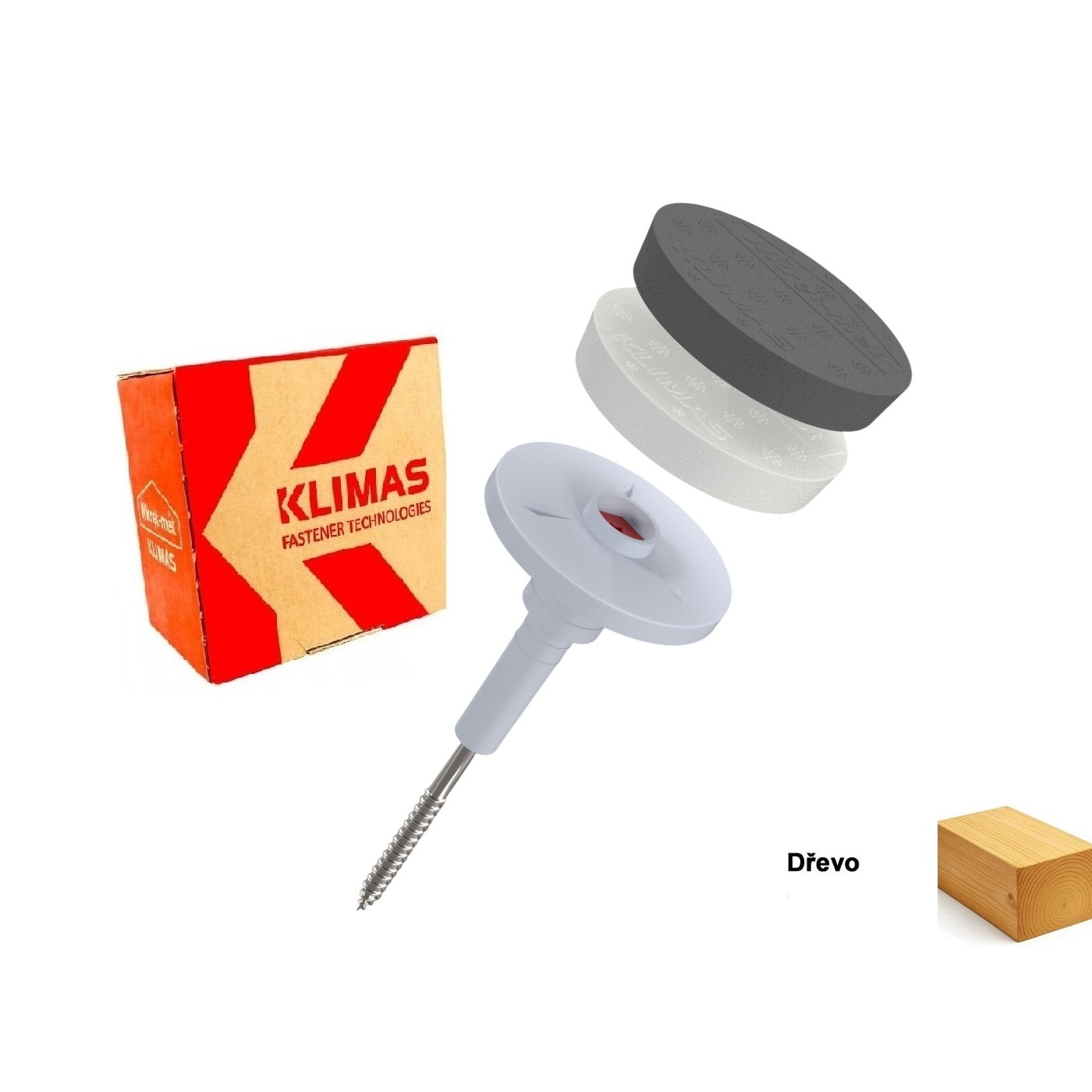

KLIMAS Wkret-met DRIVE S Talířová hmoždinka s kovovým šroubem do dřeva Ø6 mm je plastová univerzální fasádní talířová hmoždinka šroubovací s předmontovaným kovovým šroubem do dřeva o průměru 6 mm a předinstalovanou EPS bílou zátkou na talířku hmoždinky vyrobena z polyamidu, přičemž šroub je z pozinkované oceli a hlava šroubu je vyrobena z polyamidu vyztuženého skelným vláknem, což snižuje bodovou tepelnou vodivost. K hmoždinkám si lze doobjednat šedé polystyrenové zátky. Doporučuje se instalace s nástrojem EDST.
Je určena pro mechanické kotvení tepelně izolačních fasádních desek z pěnového expandovaného polystyrenu (EPS) a tepelně izolačních desek z extrudovaného polystyrenu (XPS) do podkladů na bázi dřeva a konstrukčních desek v rámci kontaktního zateplovacího systému ETICS pro rodinné domy, bytové domy a komerční budovy, ale také pro průmyslové stavby.
Výhody
- Ke kotvení do dřeva
- Předinstalovaná EPS bílá zátka
- Jednoduchá montáž
Aplikace
- Pro upevnění expandovaného polystyrenu (EPS)
- Pro upevnění extrudovaného polystyrenu (XPS)
Zátěžová odolnost (schválení ITB)
| Podklad | Efektivní hloubka kotvení [mm] |
Únosnost [kN] |
| Dřevo C22 - C24 | 16 | 1,33 |
| Dřevo C22 - C24 | 20 - 40 | 1,52 |
| OSB deska | 15 | 0,84 |
| Cementovláknitá deska | 12 | 0,37 |
Způsob instalace
- Hmoždinku zatlačíme přes izolant až se šroub dotkne podkladu (konstrukční desky).
- Délku hmoždinky volíme tak, aby bylo možno hmoždinku zašroubovat minimálně 25 mm.
- Hmoždinku zašroubujeme pomocí přípravku EDST tak, aby lícovala s povrchem izolantu.
- Následně hmoždinku překryjeme zátkou, která je součástí balení.
- Izolant kotvíme v T-spojích a na ploše izolantu, vždy v místě naneseného lepidla. Spotřebu hmoždinek na 1m2 udává kotvící plán zpracovaný autorizovanou osobou. Teplota vzduchu při montáži musí být mezi 0 °C a 40 °C.
| Kód produktu |
Rozměry dk x Lk [mm] |
Tloušťka izolačního materiálu [mm] |
Počet ks v balení |
| DRIVE-S-06120(100) | 6x120 | 90 | 100 |
| DRIVE-S-06140(100) | 6x140 | 110 | 100 |
| DRIVE-S-06160(100) | 6x160 | 130 | 100 |
| DRIVE-S-06180(100) | 6x180 | 150 | 100 |
| DRIVE-S-06200(100) | 6x200 | 170 | 100 |
| DRIVE-S-06220(100) | 6x220 | 190 | 100 |
| DRIVE-S-06240(100) | 6x240 | 210 | 100 |
| DRIVE-S-06260(100) | 6x260 | 230 | 100 |
| DRIVE-S-06280(100) | 6x280 | 250 | 100 |
| DRIVE-S-06300(100) | 6x300 | 270 | 100 |
| DRIVE-S-06320(100) | 6x320 | 290 | 100 |
Soubory ke stažení
Technické parametry
| Typ trnu | Šroubovací (nástroj EDST) |
| Průměr Ø těla (dk) | 6 mm |
| Průměr Ø talíře (Dk) | 60 mm |
| Pevnost talířku (S) | 0,60 kN/mm |
| Materiál šroubu | Pozinkovaná ocel, hlava pokrytá PA+GF |
