Popis

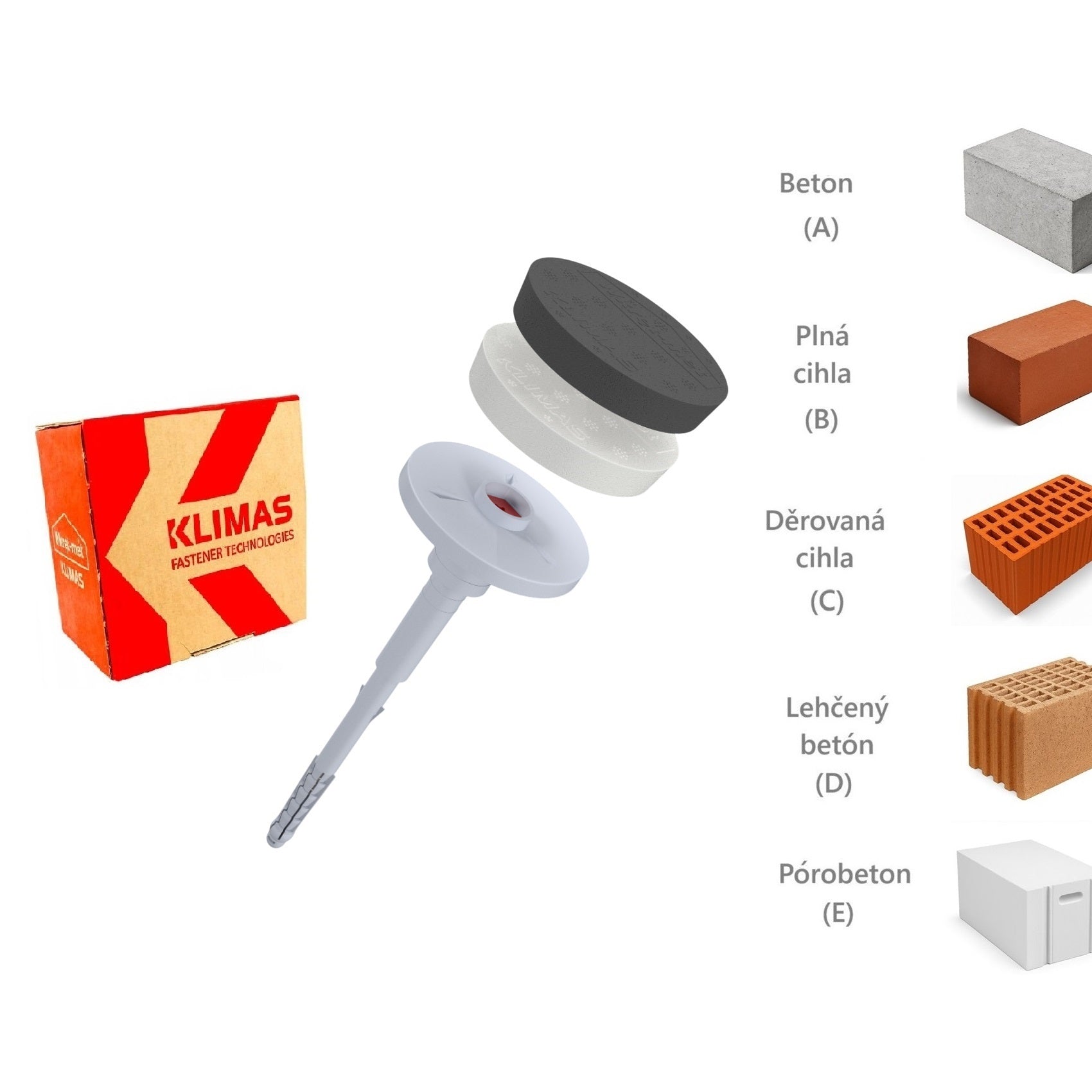

KLIMAS Wkret-met ECO-DRIVE Talířová hmoždinka s kovovým šroubem Ø8 mm je plastová univerzální fasádní talířová hmoždinka šroubovací o průměru 8 mm s předmontovaným kovovým šroubem vyrobená z polyamidu, přičemž šroub je z pozinkované oceli a hlava šroubu je vyrobena z polyamidu vyztuženého skelným vláknem, což snižuje bodovou tepelnou vodivost. Hmoždinky jsou dodávány s bílými polystyrenovými zátkami. K hmoždinkám si lze doobjednat šedé polystyrenové zátky. Doporučuje se instalace s nástrojem EDST.
Je určena pro mechanické kotvení tepelně izolačních fasádních desek z pěnového expandovaného polystyrenu (EPS) a tepelně izolačních desek z extrudovaného polystyrenu (XPS) v rámci kontaktního zateplovacího systému ETICS pro rodinné domy, bytové domy a komerční budovy, ale také pro průmyslové stavby. Talířová hmoždinka je vhodná pro různé typy podkladů, včetně klasického a lehkého betonu, nebo zdiva z plných a děrovaných cihel a pórobetonu, tedy do podkladů kategorií A, B, C, D a E.
Kategorie podkladu
A = beton
B = plná cihla
C = děrovaná cihla
D = lehčený beton
E = pórobeton
Výhody
- Dodáváno s bílými polystyrenovými zátkami
- Výrobek je certifikován podle ETA-13/0107
- Univerzální použití
- Jednoduchá montáž
Aplikace
- Pro upevnění expandovaného polystyrenu (EPS)
- Pro upevnění extrudovaného polystyrenu (XPS)
Charakteristická únosnost podle ETA 13/0107
| Kategorie podkladu | Podklad |
Hustota [kg/dm³] |
Charakteristická únosnost [kN] |
| A | Beton C12/C15 | ≥ 2,25 | 1,20 |
| A | Beton C20/25 - C50/60 | ≥ 2,30 | 1,50 |
| B | Plné cihly z hlíny | ≥ 2,00 | 1,50 |
| B | Keramické plné cihly | ≥ 2,00 | 1,50 |
| C |
Keramické duté bloky | ≥ 1,60 | 1,50 |
| C | Perforované cihly | ≥ 1,20 | 1,50 |
| C | Lehčený beton | ≥ 0,80 | 1,50 |
| D | Betonové tvárnice s lehčeným kamenivem | ≥ 1,05 | 0,90 |
| E | Pórobeton AAC 2 | ≥ 0,35 | 0,60 |
| E | Pórobeton AAC 7 | ≥ 0,65 |
1,20 |
Způsob instalace
- Před montáží identifikujte podklad a zvolte vhodný typ upevňovacích prvků.
- Zvolte přiměřenou délku upevňovacího prvku tak, aby expanzní zóna byla ukotvena v nosném materiálu stěny.
- Minimální délka upevňovacího prvku se vypočítá podle vzorce: Ld = tfix + ttol + heff + 25 mm, kde:
tfix - tloušťka tepelně izolačního materiálu,
ttol - tloušťka podkladových vrstev (lepidlo + stávající omítka),
heff - hloubka kotvení upevňovacího prvku v podkladu (uvedená v technickém listu a technickém schválení),
25 mm - zapuštění pohyblivé části příruby konektoru do izolačního materiálu. - Před montáží připravte podklad v souladu s doporučeními výrobce ETICS systému.
- Tepelněizolační panely přilepte správně pomocí vhodného lepidla.
- Průměr vrtaných otvorů musí odpovídat průměru použitých upevňovacích prvků.
- Otvory do pevných podkladů (např. beton, plná cihla) musí být vrtány o minimálně 10 mm hlouběji než hloubka kotvení.
- Otvory v pevných podkladech očistěte od prachu zpětným a opakovaným pohybem vrtáku při snížených otáčkách (doporučuje se opakovat 4-krát).
- Při vrtání do dutinových cihel a pórobetonu nepoužívejte příklep, protože by mohlo dojít k poškození vnitřních stěn materiálu a snížení pevnosti v tahu.
- Počet upevňovacích prvků na 1 m² musí být určen v projektu tepelné izolace. Doporučené hodnoty pro polystyren:
do výšky 15 m od terénu: min. 6 ks/m² ve středové oblasti stěny, 8 ks/m² v rohových oblastech,
nad 15 m od terénu: min. 8 ks/m² ve středové oblasti stěny, 10 ks/m² v rohových oblastech.
Toto doporučení nenahrazuje projekt tepelné izolace! - Upevňovací prvky montujte tak, aby místo instalace odpovídalo oblasti s naneseným lepidlem na izolačním panelu.

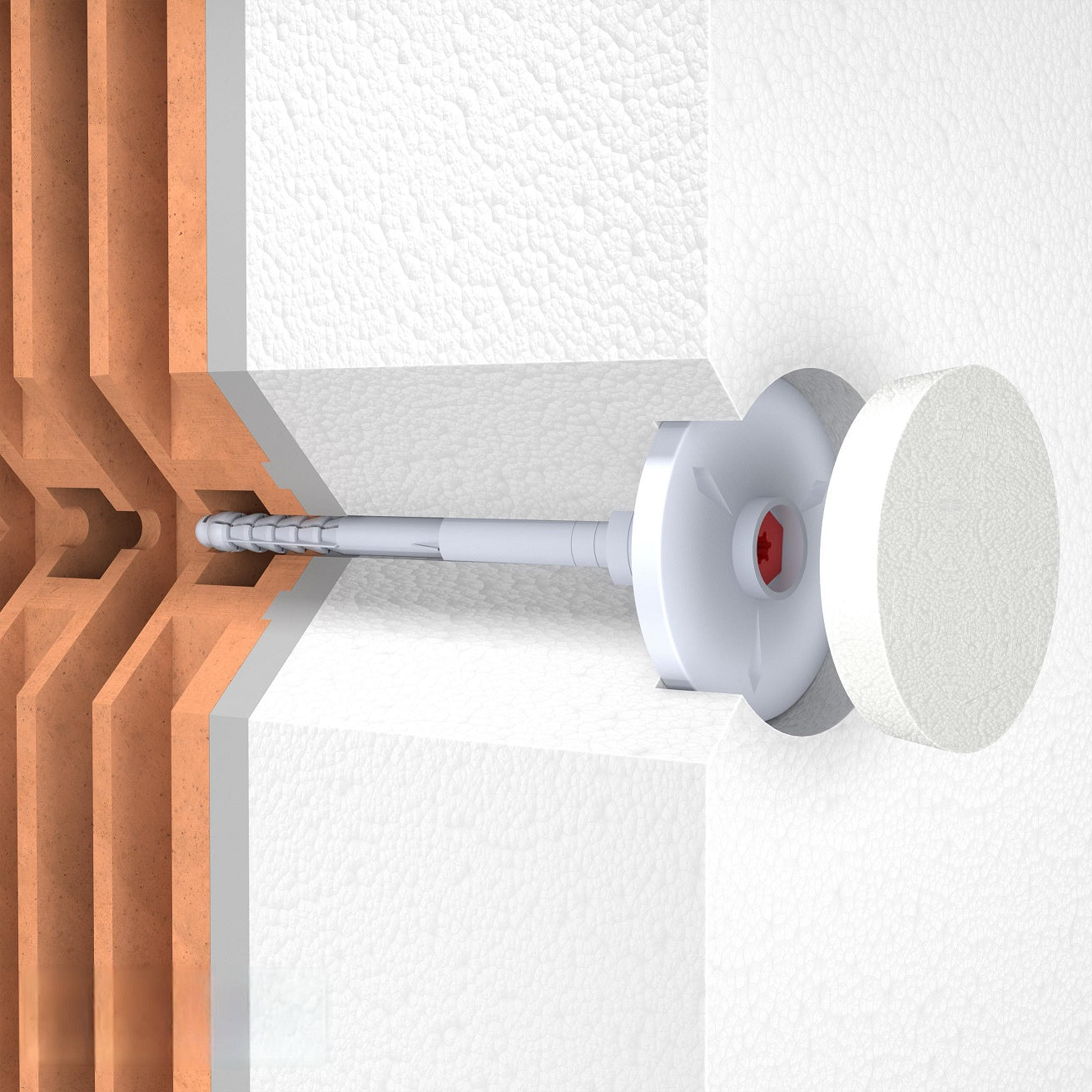

- Tělo upevňovacího prvku osazujte tak, aby první prstenec pod podložkou přiléhal na povrch polystyrenu.
- Šroub následně zašroubujte pomocí montážního nástroje typu EDST a překryjte místo montáže dodanou polystyrenovou zátkou.
Tabulka pro výběr správného rozměru fasádní hmoždiny
Ld = tfix + ttol + heff, kde:
tfix - tloušťka připevňovaného tepelně izolačního materiálu
ttol - tloušťka vyrovnávacích vrstev (lepící malta + stávající omítka)
heff - hloubka kotvení upevňovacího prvku do podkladu (uvedená v technickém listu a technickém schválení)
Příklad(kategorie podkladu A): tloušťka izolačního materiálu 100 mm (tfix) + vrstva lepidla 10 mm (ttol) + 35 mm (heff) + 25 mm = 170 mm (délka hmoždinky) = ECODRIVE-08170
| Kód produktu | Průměr a délka (dk x Lk) |
Tloušťka tepelně izolačního materiálu tfix [mm] | Počet ks v balení | |||
|
Nové budovy (ttol vrstva lepidla 10 mm) |
Staré budovy (ttol vrstva lepidla 10 mm + 20 mm stará omítka) |
|||||
| A, B, C, D | E | A, B, C, D | E | |||
| ECODRIVE-08150 | 8x150 | 80 | 60 | 60 | 40 | 100 |
| ECODRIVE-08170 | 8x170 | 100 | 80 | 80 | 60 | 100 |
| ECODRIVE-08190 | 8x190 | 120 | 100 | 100 | 80 | 100 |
| ECODRIVE-08210 | 8x210 | 140 | 120 | 120 | 100 | 100 |
| ECODRIVE-08230 | 8x230 | 160 | 140 | 140 | 120 | 100 |
| ECODRIVE-08250 | 8x250 | 180 | 160 | 160 | 140 | 100 |
| ECODRIVE-08270 | 8x270 | 200 | 180 | 180 | 160 | 100 |
| ECODRIVE-08290 | 8x290 | 220 | 200 | 200 | 180 | 100 |
| ECODRIVE-08310 | 8x310 | 240 | 220 | 220 | 200 | 100 |
| ECODRIVE-08330 | 8x330 | 260 | 240 | 240 | 220 | 100 |
| ECODRIVE-08350 | 8x350 | 280 | 260 | 260 | 240 | 100 |
| ECODRIVE-08370 | 8x370 | 300 | 280 | 280 | 260 | 100 |
| ECODRIVE-08390 | 8x390 | 320 | 300 | 300 | 280 | 100 |
| ECODRIVE-08410 | 8x410 | 340 | 320 | 320 | 300 | 100 |
| ECODRIVE-08430 | 8x430 | 360 | 340 | 340 | 320 | 100 |
Soubory ke stažení
Technické parametry
| Typ trnu | Šroubovací (nástroj EDST) |
| Průměr Ø těla (dk) | 8 mm |
| Průměr Ø talíře (Dk) | 60 mm |
| Hloubka kotvení (heff) | 35 / 55 mm (pro kategorii podkladu E) |
| Hloubka otvoru (h0) | 45 / 65 mm (pro kategorii podkladu E) |
| Pevnost talířku (S) | 0,60 kN/mm |
| Trn | Pozinkovaná ocel, hlava pokrytá PA+GF |
| Certifikace | ETA-13/0107 |
