KLIMAS Wkret-met FIXPLUG Talířová hmoždinka s plastovým trnem Ø8 mm

KLIMAS Wkret-met FIXPLUG Talířová hmoždinka s plastovým trnem Ø8 mm je plastová univerzální fasádní talířová hmoždinka zatloukací o průměru 8 mm s předmontovaným plastovým trnem vyrobená z polyethylenu, přičemž trn je z polyamidu vyztuženého skelným vláknem, což zvyšuje jeho pevnost. Teleskopický dřík zajišťuje bezproblémové zapuštění talířku pod povrch izolantu a eliminuje praskání trnů.

Je určena pro mechanické kotvení tepelně izolačních fasádních desek z pěnového expandovaného polystyrenu (EPS) a tepelně izolačních desek z extrudovaného polystyrenu (XPS) v rámci kontaktního zateplovacího systému ETICS pro rodinné domy, bytové domy a komerční budovy, ale také pro průmyslové stavby. Talířová hmoždinka je vhodná pro různé typy podkladů, včetně klasického a lehkého betonu, nebo zdiva z plných a děrovaných cihel a pórobetonu, tedy do podkladů kategorií A, B, C, D a E.

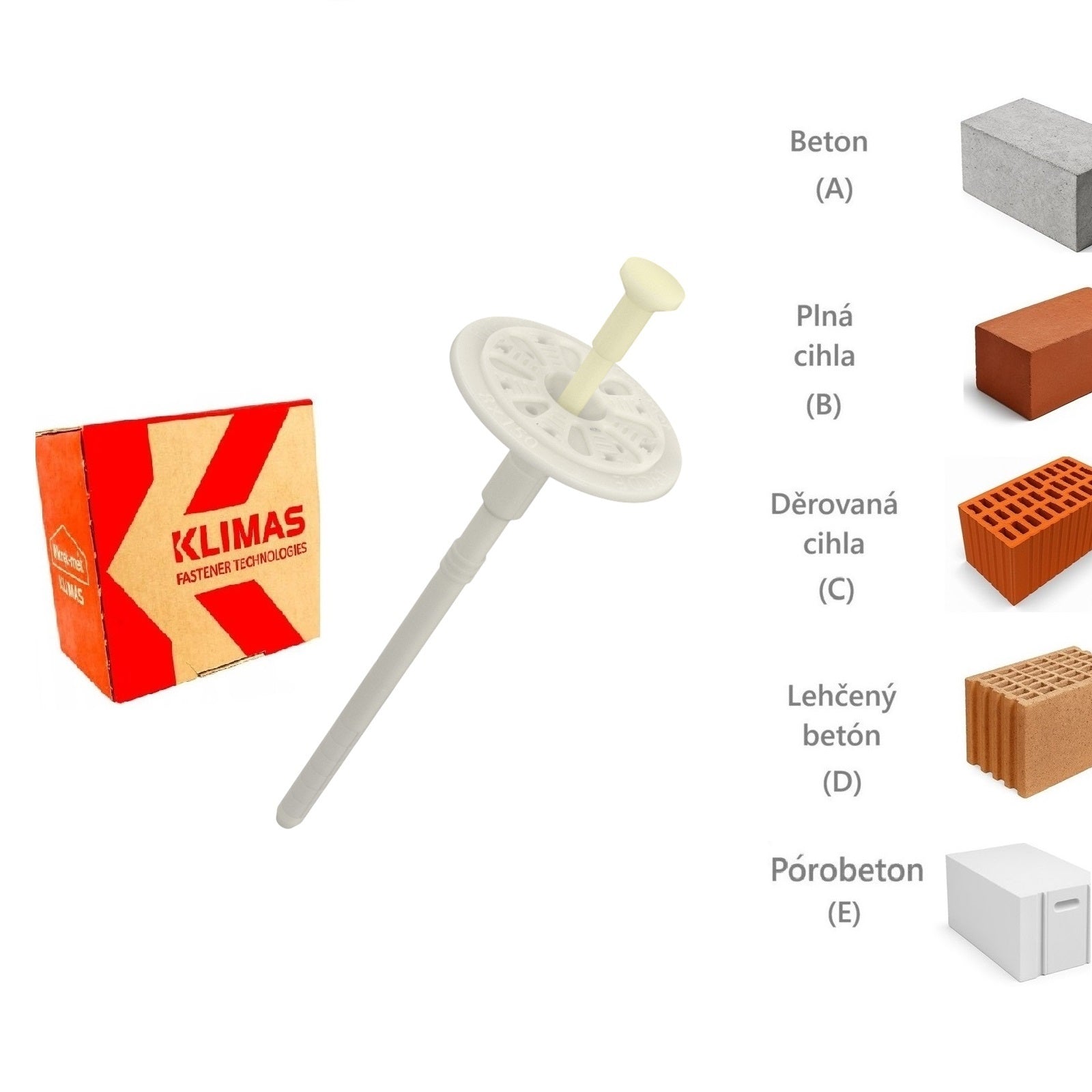

Kategorie podkladu
A = beton
B = plná cihla
C = děrovaná cihla
D = lehčený beton
E = pórobeton

Výhody

• Plastový trn, díky plastovému trnu se předchází následným tepelným mostům a korozi fasády v místě kotvení hmoždinky
• Výrobek je certifikován podle ETA-15/0373
• Univerzální použití
• Jednoduchá montáž

Aplikace

• Pro upevnění expandovaného polystyrenu (EPS)
• Pro upevnění extrudovaného polystyrenu (XPS)

Charakteristická únosnost podle ETA 15/0373

Způsob instalace

1. Před započetím montáže je třeba identifikovat podklad a zvolit upevňovací prvky určené pro daný typ podkladu.
2. Je třeba zvolit vhodnou délku upevňovacího prvku tak, aby rozpěrná zóna byla umístěna v materiálu nosné konstrukce stěny.

3. Minimální délka upevňovacího prvku je: Ld = tfix + ttol + heff, kde:
   tfix - tloušťka připevňovaného tepelněizolačního materiálu
   ttol - tloušťka vyrovnávacích vrstev (lepící malta + stávající omítka)
   heff - hloubka kotvení upevňovacího prvku do podkladu (uvedená v technickém listu a technickém schválení)
4. Před montáží musí být podklad připraven dle doporučení výrobce zateplovacího systému ETICS.
5. Tepelněizolační desky musí být adekvátně připevněny lepicí maltou.
6. Průměr vyvrtaných otvorů musí odpovídat průměru použitých upevňovacích prvků.
7. Otvory v pevných podkladech musí být alespoň o 10 mm hlouběji než hloubka kotvení upevňovacího prvku.
8. Otvory v pevných materiálech musí být vyčištěny od zbytků vrtání zpětným pohybem vrtáku při snížených otáčkách, přičemž se tento pohyb zopakuje čtyřikrát.
9. Otvory v podkladech s dutinami a v pórobetonu se musí vrtat bez příklepu, aby se zabránilo praskání vnitřních stěn podkladu, což by snížilo odolnost upevnění proti vytržení.
10. Upevňovací prvky musí být osazeny tak, aby místo jejich montáže odpovídalo poloze lepicí malty na tepelněizolační desce.
11. Tělo upevňovacího prvku musí být umístěno tak, aby dosedací podložka byla zarovno s povrchem tepelněizolačního materiálu.
12. Nakonec se zasune trn upevňovacího prvku tak, aby se dosedací podložka jemně zapustila cca 2 - 3 mm do polystyrenu.

Tabulka pro výběr správného rozměru fasádní hmoždinky

Ld = tfix + ttol + heff, kde:
tfix - tloušťka připevňovaného tepelně izolačního materiálu
ttol - tloušťka vyrovnávacích vrstev (lepící malta + stávající omítka)
heff - hloubka kotvení upevňovacího prvku do podkladu (uvedená v technickém listu a technickém schválení)

Příklad: tloušťka izolačního materiálu 100 mm (tfix) + vrstva lepidla 10 mm (ttol) + 40 mm (heff) = 150 mm (délka hmoždinky) = FIXPLUG-08150
