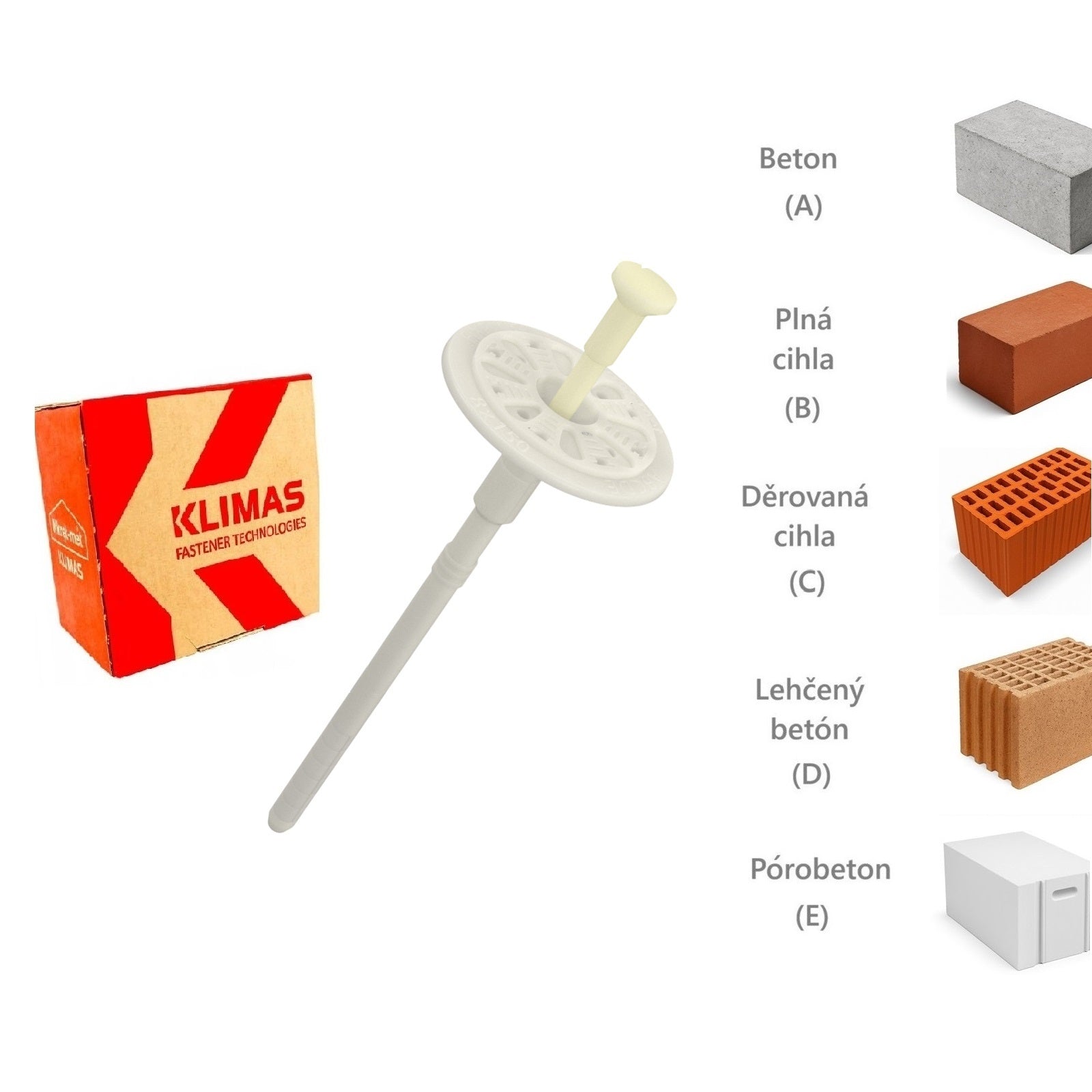

KLIMAS Wkret-met FIXPLUG Talířová hmoždinka s plastovým trnem Ø10 mm je plastová univerzální fasádní talířová hmoždinka zatloukací o průměru 10 mm s předmontovaným plastovým trnem vyrobená z polyethylenu, přičemž trn je z polyamidu vyztuženého skelným vláknem, což zvyšuje jeho pevnost. Teleskopický dřík zajišťuje bezproblémové zapuštění talířku pod povrch izolantu a eliminuje praskání trnů.
Je určena pro mechanické kotvení tepelně izolačních fasádních desek z pěnového expandovaného polystyrenu (EPS) a tepelně izolačních desek z extrudovaného polystyrenu (XPS) v rámci kontaktního zateplovacího systému ETICS pro rodinné domy, bytové domy a komerční budovy, ale také pro průmyslové stavby. Talířová hmoždinka je vhodná pro různé typy podkladů, včetně klasického a lehkého betonu, nebo zdiva z plných a děrovaných cihel a pórobetonu, tedy do podkladů kategorií A, B, C, D a E.
Kategorie podkladu
A = beton
B = plná cihla
C = děrovaná cihla
D = lehčený beton
E = pórobeton
Výhody
- Plastový trn, díky plastovému trnu se předchází následným tepelným mostům a korozi fasády v místě kotvení hmoždinky
- Výrobek je certifikován podle ETA-15/0373
- Univerzální použití
- Jednoduchá montáž
Aplikace
- Pro upevnění expandovaného polystyrenu (EPS)
- Pro upevnění extrudovaného polystyrenu (XPS)
Charakteristická únosnost podle ETA 15/0373
| Kategorie podkladu | Podklad |
Hustota [kg/dm³] |
Charakteristická únosnost [kN] |
| A | Beton C12/C15 | ≥ 2,25 | 0,75 |
| A | Beton C20/25 - C50/60 | ≥ 2,30 | 1,20 |
| B | Plné cihly z hlíny | ≥ 2,00 | 0,90 |
| B | Keramické plné cihly | ≥ 2,00 | 0,90 |
| C |
Keramické duté bloky | ≥ 1,60 | 0,60 |
| C | Perforované cihly | ≥ 1,20 | 0,40 |
| C | Porotherm 25 | ≥ 0,80 | 0,90 |
| D | Betonové tvárnice s lehčeným kamenivem | ≥ 1,05 | 0,75 |
| E | Pórobeton AAC 2 | ≥ 0,35 | 0,50 |
| E | Pórobeton AAC 7 | ≥ 0,65 | 0,75 |
Způsob instalace
- Před započetím montáže je třeba identifikovat podklad a zvolit upevňovací prvky určené pro daný typ podkladu.
- Je třeba zvolit vhodnou délku upevňovacího prvku tak, aby rozpěrná zóna byla umístěna v materiálu nosné konstrukce stěny.
- Minimální délka upevňovacího prvku je: Ld = tfix + ttol + heff, kde:
tfix - tloušťka připevňovaného tepelněizolačního materiálu
ttol - tloušťka vyrovnávacích vrstev (lepící malta + stávající omítka)
heff - hloubka kotvení upevňovacího prvku do podkladu (uvedená v technickém listu a technickém schválení) - Před montáží musí být podklad připraven dle doporučení výrobce zateplovacího systému ETICS.
- Tepelněizolační desky musí být adekvátně připevněny lepicí maltou.
- Průměr vyvrtaných otvorů musí odpovídat průměru použitých upevňovacích prvků.
- Otvory v pevných podkladech musí být alespoň o 10 mm hlouběji než hloubka kotvení upevňovacího prvku.
- Otvory v pevných materiálech musí být vyčištěny od zbytků vrtání zpětným pohybem vrtáku při snížených otáčkách, přičemž se tento pohyb zopakuje čtyřikrát.
- Otvory v podkladech s dutinami a v pórobetonu se musí vrtat bez příklepu, aby se zabránilo praskání vnitřních stěn podkladu, což by snížilo odolnost upevnění proti vytržení.
- Upevňovací prvky musí být osazeny tak, aby místo jejich montáže odpovídalo poloze lepicí malty na tepelněizolační desce.
- Tělo upevňovacího prvku musí být umístěno tak, aby dosedací podložka byla zarovno s povrchem tepelněizolačního materiálu.
- Nakonec se zasune trn upevňovacího prvku tak, aby se dosedací podložka jemně zapustila cca 2 - 3 mm do polystyrenu.
Tabulka pro výběr správného rozměru fasádní hmoždinky
Ld = tfix + ttol + heff, kde:
tfix - tloušťka připevňovaného tepelně izolačního materiálu
ttol - tloušťka vyrovnávacích vrstev (lepící malta + stávající omítka)
heff - hloubka kotvení upevňovacího prvku do podkladu (uvedená v technickém listu a technickém schválení)
Příklad (kategorie podkladu A): tloušťka izolačního materiálu 100 mm (tfix) + vrstva lepidla 10 mm (ttol) + 30 mm (heff) = 140 mm (délka hmoždinky) = FIXPLUG-10140
| Kód produktu |
Průměr a délka |
Tloušťka tepelně izolačního materiálu tfix [mm] | Počet ks v balení | |||
|
Nové budovy (ttol vrstva lepidla 10 mm) |
Staré budovy |
|||||
| A, B | C, D, E | A, B | C, D, E | |||
| FIXPLUG-10120 | 10x120 | 80 | 60 | 60 | 40 | 200 |
| FIXPLUG-10140 | 10x140 | 100 | 80 | 80 | 60 | 200 |
| FIXPLUG-10160 | 10x160 | 120 | 100 | 100 | 80 | 200 |
| FIXPLUG-10180 | 10x180 | 140 | 120 | 120 | 100 | 200 |
| FIXPLUG-10200 | 10x200 | 160 | 140 | 140 | 120 | 200 |
| FIXPLUG-10220 | 10x220 | 180 | 160 | 160 | 140 | 100 |
| FIXPLUG-10260 | 10x260 | 220 | 200 | 200 | 180 | 100 |
Soubory ke stažení
Technické parametry
| Typ trnu | Zatloukací |
| Průměr Ø těla (dk) | 10 mm |
| Průměr Ø talíře (Dk) | 60 mm |
| Hloubka kotvení (heff) | 30 / 50 mm (pro podklady kategorie C, D, E) |
| Hloubka otvoru (h0) | 40 / 60 mm (pro podklady kategorie C, D, E) |
| Pevnost talířku (S) | 0,60 kN/mm |
| Trn | Polyamid zesílený skelným vláknem |
| Certifikace | ETA-15/0373 |
