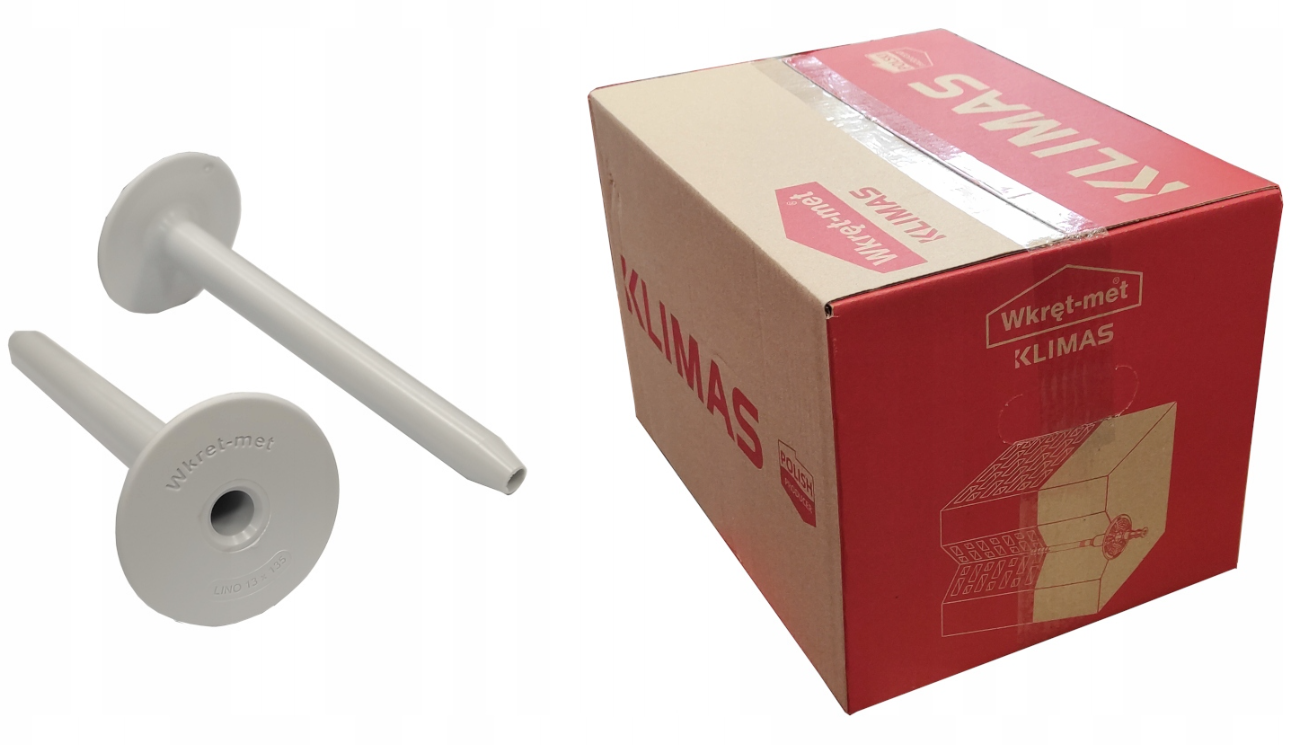

KLIMAS Wkret-met LINO Ø13 mm střešní hmoždinka

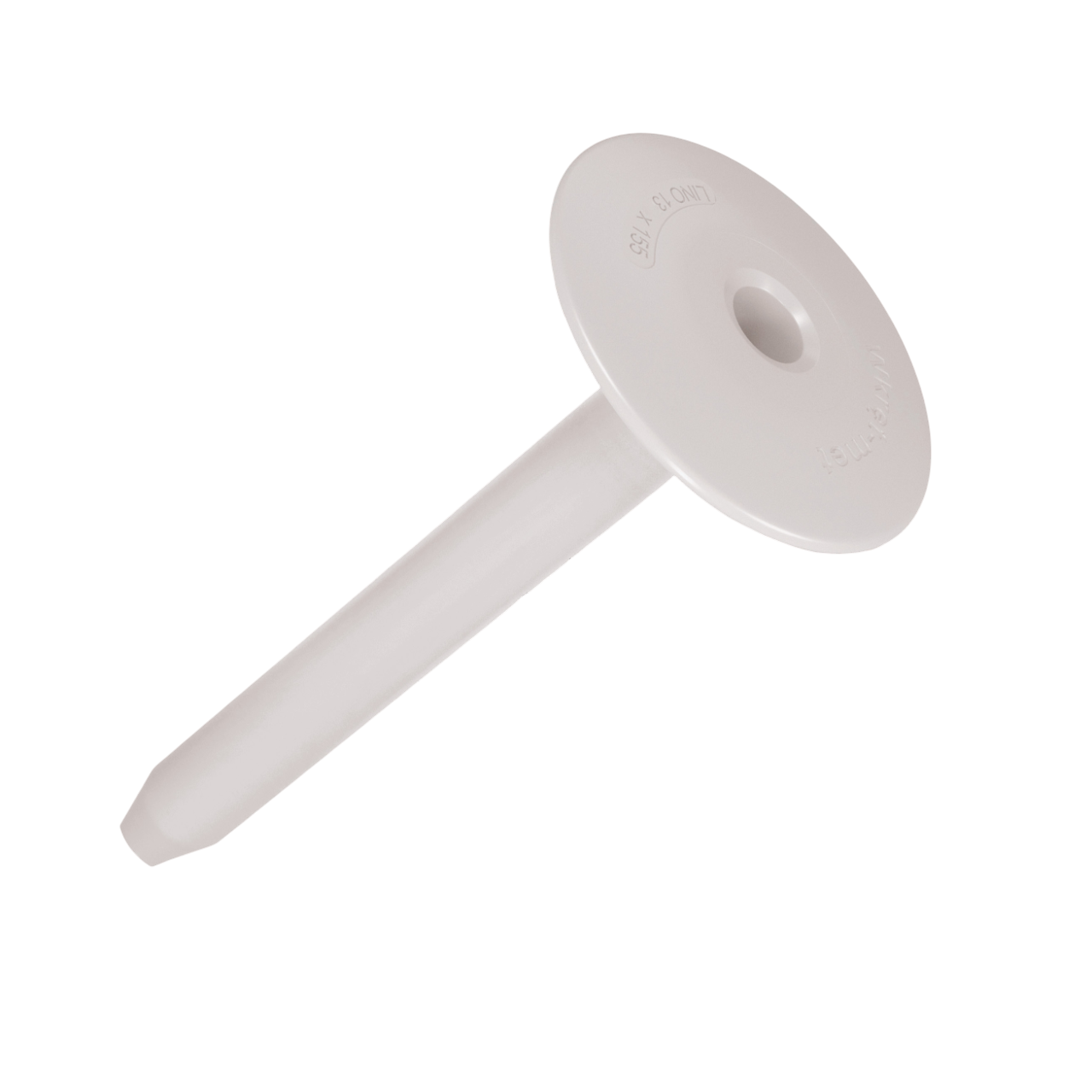

KLIMAS Wkret-met LINO Ø13 mm střešní hmoždinka je určena ke kotvení tepelné izolace a hydroizolační vrstvy na plochých střechách. Je součástí certifikovaného kotvícího systému v kombinaci se šrouby WDB-T, WSR-T nebo WBSW. Hmoždinka je vyrobena z polypropylenu (PP), který zaručuje vysokou mechanickou a tepelnou odolnost. Její teleskopické provedení zabraňuje poškození hydroizolace při zatížení střechy a zároveň snižuje prostup tepla kotvou. Speciální vnitřní výstupek zabraňuje vypadnutí šroubu z plastového pouzdra, čímž se zajišťuje pevné a spolehlivé kotvení.

Materiály podkladu, pro které je certifikováno použití s příslušnými šrouby

• Profilované ocelové plechy tloušťky 0,5 - 1,75 mm

• Beton
• Desky na bázi dřeva (masivní dřevo, dřevotříska, OSB)

Výhody

• Kotvení tepelné izolace a hydroizolační vrstvy na plochých střechách
• Teleskopické provedení zamezuje poškození hydroizolace při zatížení střechy a výrazně snižuje prostup tepla kotvou
• Speciální vnitřní výstupek zabraňuje vypadnutí šroubu z plastového pouzdra

Návod k použití

1. Před montáží identifikujte podklad (ocelový plech, beton, dřevěný podklad) a jeho tloušťku a následně vyjměte vhodný typ šroubů.
   Zvláštní pozornost věnujte výběru správného typu kotvy při rekonstrukcích plochých střech s betonovým podkladem - ve specifických případech proveďte testy vytržení kotvy (pull-out testy).
2. Zjistěte tloušťku a typ tepelné izolace (minerální vlna, polystyren, PIR pěna, PUR pěna, EPS střešní fólie).
3. Určete typ a šířku hydroizolačního materiálu (např. 1,0; 1,5; 2,0; 2,5 rm).
4. Na základě bodů 1 - 3 vyberte vhodnou délku plastového těla hmoždinky - minimálně o 15 mm kratší než je tloušťka tepelné izolace.
5. Díky teleskopickému spojení šroubu je efektivní délka plastového těla hmoždinky: Lk - 15 mm.
6. Vyberte vhodnou délku šroubu podle typu podkladu, přičemž jeho efektivní kotevní hloubka musí odpovídat Evropskému technickému hodnocení (ETA) a příslušnému technickému listu produktu.
7. Doporučuje se dodržet vzdálenost min. 10 mm mezi podpůrnou podložkou hmoždinky nebo KD ocelovou podložkou a okrajem hydroizolace (u spoje pásů, u oválných podložek orientujte delší stranu rovnoběžně s okrajem fólie).
8. Po spojení plastového těla hmoždinky s vhodným šroubem se kotva montuje do podkladu pomocí určených nástavců (bitů).
9. Po montáži musí kotva zajistit účinný přítlak na hydroizolaci a tepelnou izolaci, a zároveň musí podpůrná podložka hmoždinky bránit rotaci kolem osy ocelového šroubu.
10. Počet kotev na 1 m² určuje technický návrh objektu - návrh musí obsahovat rozčlenění ploché střechy do větrných zón (rohová, okrajová, vnitřní, středová část).
