Popis

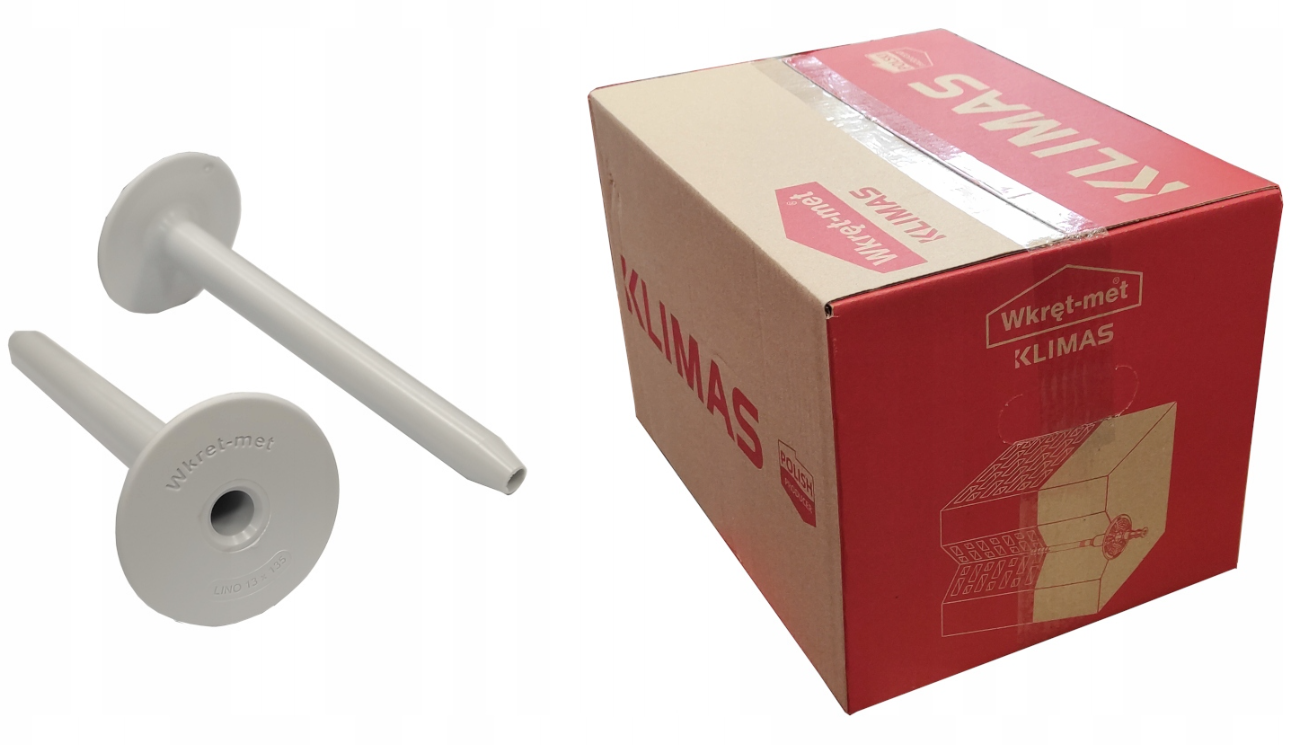

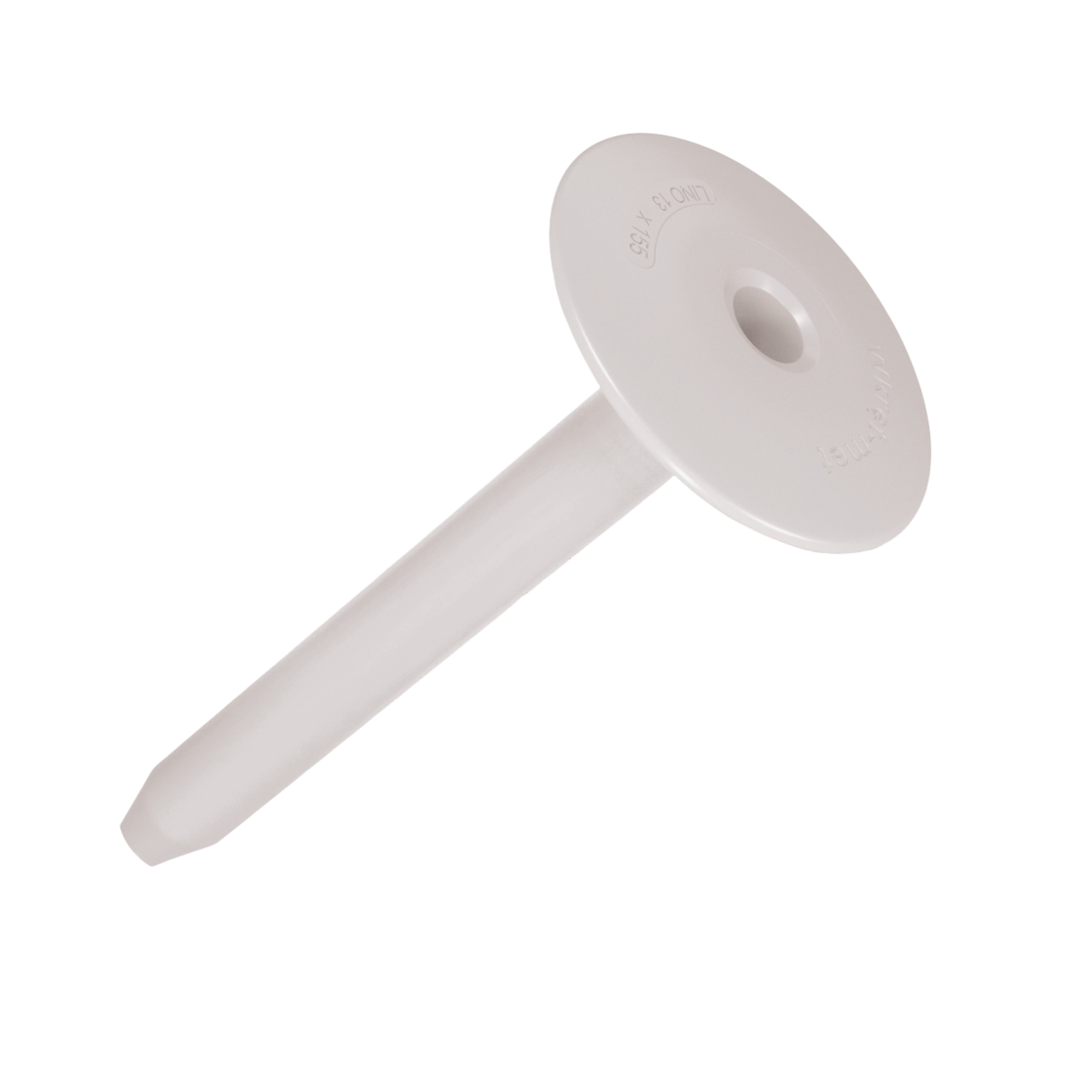

KLIMAS Wkret-met LINO Ø15 mm střešní hmoždinka je určena ke kotvení tepelné izolace a hydroizolační vrstvy na plochých střechách. Je součástí certifikovaného kotvícího systému v kombinaci se šrouby WBSW. Hmoždinka je vyrobena z polypropylenu (PP), který zaručuje vysokou mechanickou a tepelnou odolnost. Její teleskopické provedení zabraňuje poškození hydroizolace při zatížení střechy a zároveň snižuje prostup tepla kotvou. Speciální vnitřní výstupek zabraňuje vypadnutí šroubu z plastového pouzdra, čímž se zajišťuje pevné a spolehlivé kotvení.
Materiály podkladu, pro které je certifikováno použití s příslušnými šrouby
- Beton
- Desky na bázi dřeva (masivní dřevo, dřevotříska, OSB)
Výhody
- Kotvení tepelné izolace a hydroizolační vrstvy na plochých střechách
- Teleskopické provedení zamezuje poškození hydroizolace při zatížení střechy a výrazně snižuje prostup tepla kotvou
- Speciální vnitřní výstupek zabraňuje vypadnutí šroubu z plastového pouzdra
Návod k použití
- Před montáží identifikujte podklad (ocelový plech, beton, dřevěný podklad) a jeho tloušťku a následně vyjměte vhodný typ šroubů.
Zvláštní pozornost věnujte výběru správného typu kotvy při rekonstrukcích plochých střech s betonovým podkladem - ve specifických případech proveďte testy vytržení kotvy (pull-out testy). - Zjistěte tloušťku a typ tepelné izolace (minerální vlna, polystyren, PIR pěna, PUR pěna, EPS střešní fólie).
- Určete typ a šířku hydroizolačního materiálu (např. 1,0; 1,5; 2,0; 2,5 rm).
- Na základě bodů 1 - 3 vyberte vhodnou délku plastového těla hmoždinky - minimálně o 15 mm kratší než je tloušťka tepelné izolace.
- Díky teleskopickému spojení šroubu je efektivní délka plastového těla hmoždinky: Lk - 15 mm.
- Vyberte vhodnou délku šroubu podle typu podkladu, přičemž jeho efektivní kotevní hloubka musí odpovídat Evropskému technickému hodnocení (ETA) a příslušnému technickému listu produktu.
- Doporučuje se dodržet vzdálenost min. 10 mm mezi podpůrnou podložkou hmoždinky nebo KD ocelovou podložkou a okrajem hydroizolace (u spoje pásů, u oválných podložek orientujte delší stranu rovnoběžně s okrajem fólie).
- Po spojení plastového těla hmoždinky s vhodným šroubem se kotva montuje do podkladu pomocí určených nástavců (bitů).
- Po montáži musí kotva zajistit účinný přítlak na hydroizolaci a tepelnou izolaci, a zároveň musí podpůrná podložka hmoždinky bránit rotaci kolem osy ocelového šroubu.
- Počet kotev na 1 m² určuje technický návrh objektu - návrh musí obsahovat rozčlenění ploché střechy do větrných zón (rohová, okrajová, vnitřní, středová část).
Technické parametry
Kód produktu |
Rozměry hmoždinky dk x Lk [mm] |
Min. tloušťka tepelné izolace [mm] |
Počet ks v balení |
LINO15035PP | 15x35 | 50 | 200 |
LINO15055PP | 15x55 | 70 | 200 |
LINO15085PP | 15x85 | 100 | 200 |
LINO15105PP | 15x105 | 120 | 200 |
LINO15135PP | 15x135 | 150 | 200 |
LINO15155PP | 15x155 | 170 | 200 |
LINO15185PP | 15x185 | 200 | 200 |
LINO15235PP | 15x235 | 250 | 100 |
LINO15285PP | 15x285 | 300 | 100 |
Soubory ke stažení
Technické parametry
Průměr hmoždinky (dk) | 15 mm |
Průměr otvoru hmoždinky (dh) | 6,3 mm |
Průměr talíře hmoždinky (Dk) | 50 mm |
Materiál | Polypropylen |
Obsah balení | 200 ks (Ø15 x 35 - 185 mm), 100 ks (Ø15 x 235 - 285 mm) |
