Popis

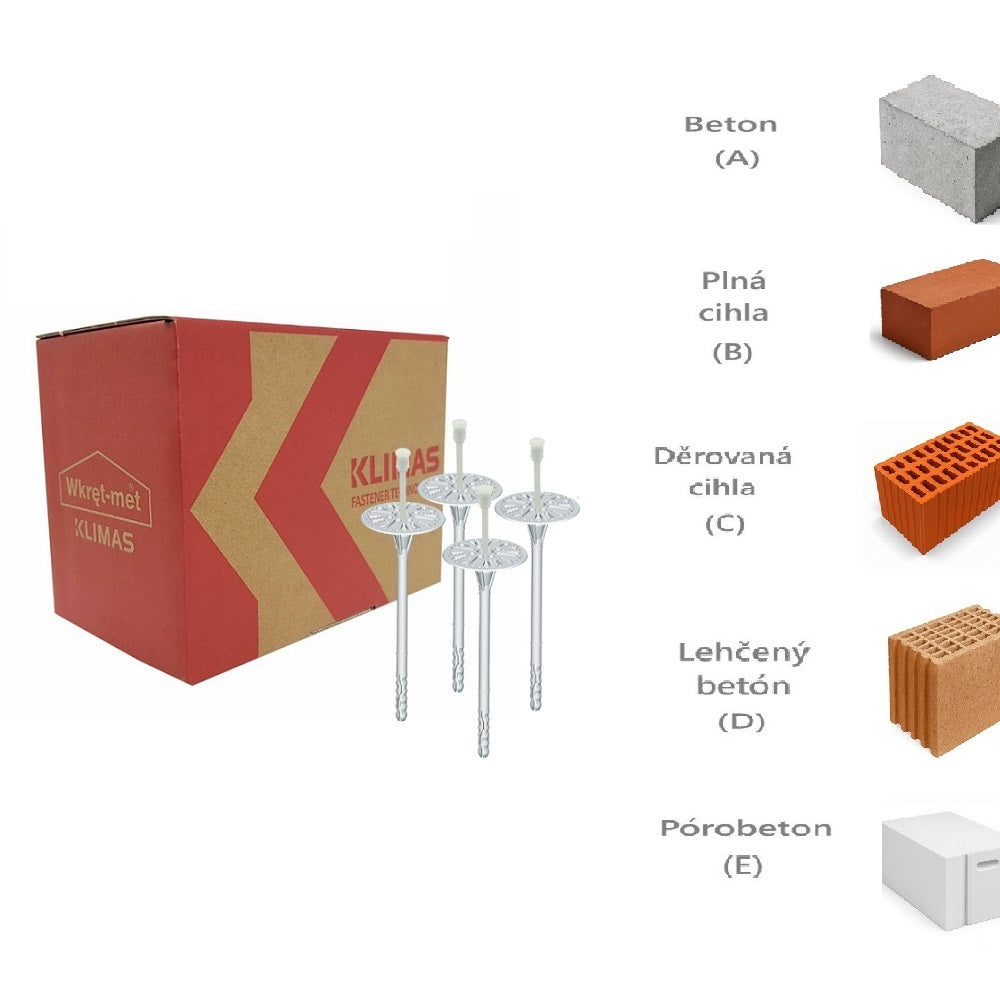

KLIMAS Wkret-met LMX-8 Talířová hmoždinka s kovovým trnem a zkrácenou expanzní zónou Ø8 mm je plastová univerzální fasádní, talířová hmoždinka natloukací o průměru 8 mm s předmontovaným kovovým trnem pro mechanické kotvení tepelně izolačních fasádních desek z kamenné minerální vlny, pěnového expadnovaneho polystyrenu (EPS) a tepelně izolačních fasádních desek z extrudovaného polystyrenu (XPS) jako součást kontaktního zateplovacího systému ETICS pro rodinné domy, bytové domy, komerční budovy nebo průmyslové stavby. Velkou výhodou talířové hmoždinky LMX-8 je, že je vhodná pro podklady z klasického i lehčeného betonu či zdiva z plných i děrovaných cihel a porobetonu, tedy do podloží kategorie A, B, C, D i E.
Talířová hmoždinka je vyrobena z polypropylenu a kovový trn z galvanicky pozinkované oceli opatřený plastovým nástřikem hlavy z polyamidu, což snižuje místní tepelnou vodivost hmoždinky. Pro zapuštění talířových hmoždinek do tepelně izolačních desek z polystyrenu v kontaktním zateplovacím systému ETICS je vhodné použit fasádní frézku a následně polystyrenové zátky.
Kategorie podkladu
A = beton
B = plná cihla
C = děrovaná cihla
D = lehčený beton
E = pórobeton
Výhody
- Nový vylepšený design, hloubka kotvení 25 mm (A, B, C, D) a 65 mm (E)
- Krátká expanzní zóna, menší hloubka vrtání přináší úsporu času a minimální úsilí
- Hlava kovového trnu potažená plastem, zlepšuje součinitel prostupu tepla a dodatečně chrání trn před korozi čímž je zamezeno následným tepelným mostům a reznutí fasády v místě kotvení hmoždinek
- Inovativní konstrukce zátky, velké množství lepicích "kapes a výstupků" na přítlačné straně talířka zvyšuje přilnavost lepící malty
- Výrobek je certifikován dle ETA-16/0509
- Univerzální použití
- Snadná montáž
Aplikace
- Pro upevnění minerálni vlny (s podporou přítlačného talíře TDX-90 a TDX-140)
- Pro upevnění expadnovaného polystyrenu (EPS)
- Pro upevnění extrudovaného polystyrenu (XPS)
Charakteristická únosnost podle ETA 16/0509
| Kategorie podkladu | Podklad |
Hustota [kg/dm³] |
Charakteristická únosnost [kN] |
| A | Beton C12/C15 | ≥ 2,25 | 0,50 |
| A | Beton C20/25 - C50/60 | ≥ 2,30 | 0,75 |
| B | Plné cihly z hlíny | ≥ 2,00 | 0,75 |
| B | Keramické plné cihly | ≥ 2,00 | 0,75 |
| C |
Keramické duté bloky | ≥ 1,60 | 0,75 |
| C | Perforované cihly | ≥ 1,20 | 0,60 |
| C | Porotherm 25 | ≥ 0,80 | 0,40 |
| D | Betonové tvárnice s lehčeným kamenivem | ≥ 0,88 | 0,75 |
| E | Pórobeton AAC 2 | ≥ 0,35 | 0,75 |
| E | Pórobeton AAC 7 | ≥ 0,65 | 0,90 |
Způsob instalace
- Před instalací identifikujte podklad a vyjměte vhodné hmoždinky.
- Vyberte adekvátní délku hmoždinky tak, aby expanzní zona byla ve stavebním materiálu stěny.
- Správnou minimální délku hmoždinky určíme součtem: Ld = tfix + ttol + heff, kde:
tfix - tloušťka izolačního materiálu k upevnění,
ttol - tloušťka podkladu (lepící malta + stávající omítka),
heff - hloubka ukotvení hmoždinky v podkladu (uvedená v technickém listu). - Před instalací připravte podklad dle doporučení výrobce ETICS. Izolant se kotví podle pokynů výrobce systému ETICS, obvykle na ploše izolantu a na T-spojích.
- Správně připevněte izolační panely pomocí lepicí malty.
- Průměr vrtaných otvorů by měl odpovídat průměru použitých hmoždinek.
- Vrtané otvory ve stěně z pevných materiálů by měly být hlouběji o minimálně 10 mm ve srovnání s hloubkou ukotvení hmoždinky.
- Čistěte vrtané otvory v pevných materiálech pohybem vrtačky tam a zpět při snížené rychlosti, opakujte čtyřikrát.
- Vrtání otvorů ve stěně z dutých cihel a pórobetonu proveďte bez příklepu, protože to způsobí prasknutí vnitřních stěn materiálu a sníží se pevnost v tahu.
- Připevněte hmoždinky tak, aby místo instalace odpovídalo oblasti, kde je na izolačním panelu umístěna lepicí malta.
- Do dostatečně čistého otvoru zasuňte tělo hmoždinky tak, aby podložka hmoždinky lícovala s izolačním materiálem.
- Potom řízeně zatlačte ocelový trn do hmoždinky a opatrně zatloučte, aby se hmoždinka pevně přichytila ve zdi.
- Hmoždinky lze instalovat do vyvrtaných otvorů pomocí frézy pro vrtání otvorů, aby horní plocha talíře lícovala s povrchem izolantu tzv. zápustná montáž.
- Po namontování hmoždinky zakryjte místo montáže fasádní zátkou - tzv. zápustná montáž.
Tabulka pro výběr správného rozměru fasádní hmoždiny
Ld = tfix + ttol + heff, kde:
tfix - tloušťka připevňovaného tepelně izolačního materiálu
ttol - tloušťka vyrovnávacích vrstev (lepící malta + stávající omítka)
heff - hloubka kotvení upevňovacího prvku do podkladu (uvedená v technickém listu a technickém schválení)
Příklad(bez frézy, kategorie podkladu A): tloušťka izolačního materiálu 100 mm (tfix) + vrstva lepidla 10 mm (ttol) + 25 mm (heff) = 135 mm (délka hmoždinky) = LMX-08135
| Kód produktu |
Průměr a délka |
Tloušťka tepelně izolačního materiálu tfix [mm] | Počet ks v balení | |||
|
Nové budovy (ttol vrstva lepidla 10 mm) |
Staré budovy |
|||||
| Bez frézy | S frézou | Bez frézy | S frézou | |||
| LMX-08095 | 8x95 | 60/20* | 80/40* | 40/-* | 60/20* | 200 |
| LMX-08115 | 8x115 | 80/40* | 100/60* | 60/20* | 80/40* | 200 |
| LMX-08135 | 8x135 | 100/60* | 120/80* | 80/40* | 100/60* | 200 |
| LMX-08155 | 8x155 | 120/80* | 140/100* | 100/60* | 120/80* | 200 |
| LMX-08175 | 8x175 | 140/100* | 160/120* | 120/80* | 140/100* | 200 |
| LMX-08195 | 8x195 | 160/120* | 180/140* | 140/100* | 160/120* | 200 |
*pro kategorii podkladu E
Soubory ke stažení
Technické parametry
| Typ trnu | Zatloukací |
| Průměr Ø těla (dk) | 8 mm |
| Průměr Ø talíře (Dk) | 60 mm |
| Hloubka kotvení (heff) | 25 / 65 mm (pro kategorii podkladu E) |
| Hloubka otvoru (h0) | 35 / 75 mm (pro kategorii podkladu E) |
| Pevnost talířku (S) | 0,50 kN/mm |
| Trn | Pozinkovaná ocel, hlavička potažená PA |
| Certifikace | ETA-16/0509 |
