Popis

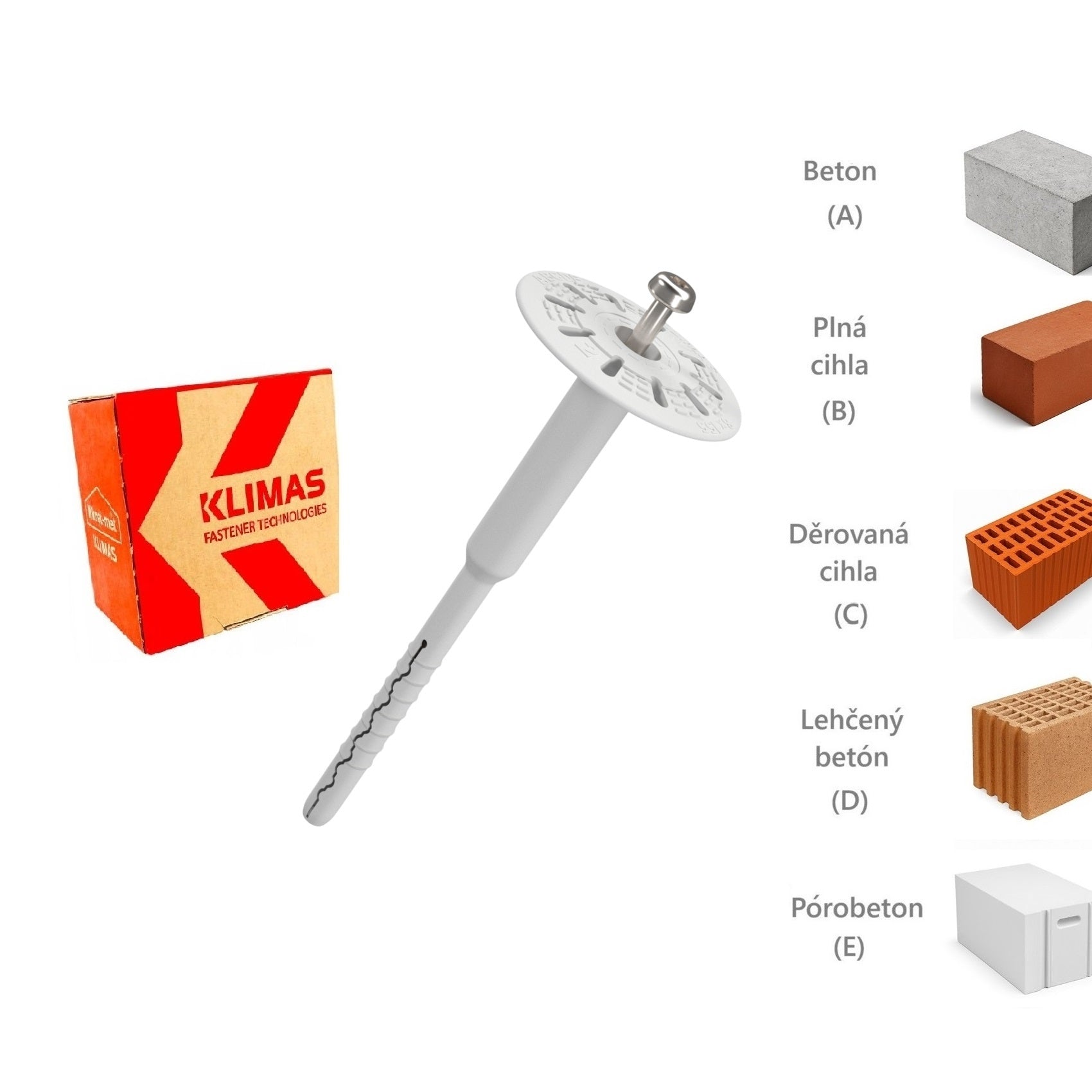

KLIMAS Wkret-met ThermoDrive-V2 Talířová hmoždinka s kovovým šroubem Ø8 mm je plastová univerzální fasádní talířová hmoždinka šroubovací o průměru 8 mm s předmontovaným kovovým šroubem. Je určena pro mechanické kotvení tepelně izolačních fasádních desek z minerální vlny, expandovaného polystyrenu (EPS) a tepelně izolačních desek z extrudovaného polystyrenu - styroduru (XPS) v rámci kontaktního zateplovacího systému ETICS.
Jsou vhodné do náročnějších podmínek, zejména při náročných povětrnostních podmínkách a výškových budovách jako bytové domy, paneláky nebo velké průmyslové stavby. Talířová hmoždinka je vhodná pro různé typy podkladů, včetně klasického a lehkého betonu, nebo zdiva z plných a děrovaných cihel a pórobetonu, tedy do podkladů kategorií A, B, C, D, E.

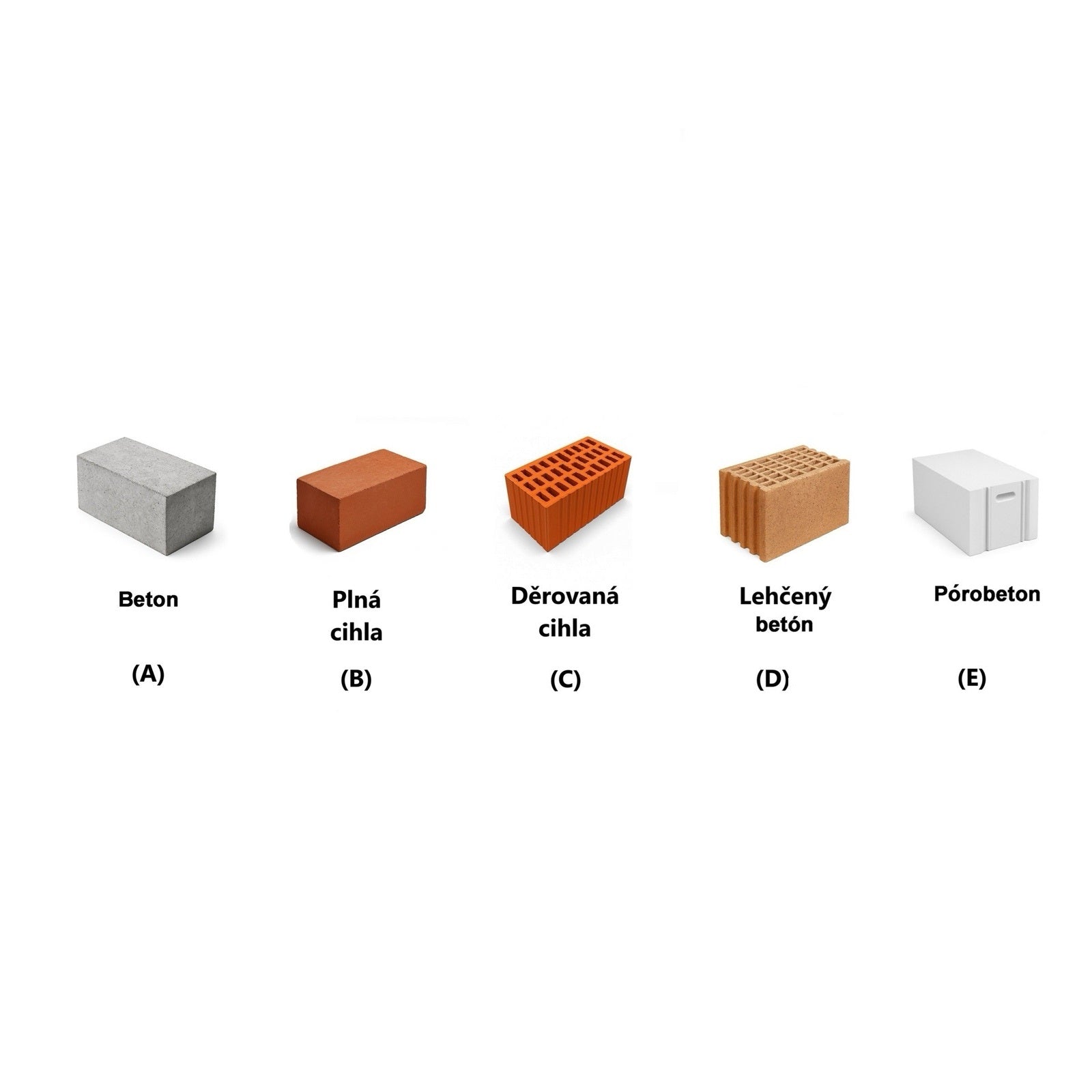

Kategorie podkladu
A = beton
B = plná cihla
C = děrovaná cihla
D = lehčený beton
E = pórobeton
Výhody
- Šroubovací trn TX-30 pro pohodlné a extrémně pevné zakotvení ocelového trnu a celé hmoždiny
- Výrobek je certifikován podle ETA-22/0611
- Univerzální použití
- Jednoduchá montáž
Aplikace
- Pro upevnění minerální vlny (s podporou přítlačného talíře TDX-90 a TDX-140)
- Pro upevnění expandovaného polystyrenu (EPS)
- Pro upevnění extrudovaného polystyrenu (XPS)
Charakteristická únosnost podle ETA 22/0611
| Kategorie podkladu | Podklad |
Hustota [kg/dm³] |
Charakteristická únosnost [kN] |
| A | Beton C12/C15 | ≥ 2,25 | 1,50 |
| A | Beton C20/25 - C50/60 | ≥ 2,30 | 1,50 |
| A | Tenké závěsné stěny vyrobené z betonu C16/20 - C50/60, tloušťka 40 mm ÷ 100 mm | ≥ 2,00 | 1,50 |
| B | Plné cihly z hlíny | ≥ 2,00 | 1,50 |
| B | Keramické plné cihly | ≥ 2,00 | 1,50 |
| C |
Keramické duté bloky | ≥ 1,60 | 1,50 |
| C | Perforované cihly | ≥ 1,20 | 1,50 |
| C | Porotherm 25 a MAX 250 | ≥ 0,80 | 1,20 |
| C | Lehčené betonové děrované tvárnice HBL | ≥ 0,80 | 1,50 |
| D | Betonové tvárnice s lehčeným kamenivem | ≥ 0,88 | 1,20 |
| C | Tekno Amer blok PK17,8 | ≥ 1,50 | 1,50 |
| C | Tekno Amer blok PK19 | ≥ 1,10 | 1,50 |
| E | Pórobeton AAC 2 | ≥ 0,35 | 1,20 |
| E | Pórobeton AAC 7 | ≥ 0,65 | 1,50 |
Způsob instalace
- Před započetím montáže je třeba identifikovat podklad a zvolit upevňovací prvky určené pro daný typ podkladu.
- Je třeba zvolit vhodnou délku upevňovacího prvku tak, aby rozpěrná zóna byla umístěna v materiálu nosné konstrukce stěny.
- Minimální délka upevňovacího prvku je: Ld = tfix + ttol + heff, kde:
tfix - tloušťka připevňovaného tepelněizolačního materiálu
ttol - tloušťka vyrovnávacích vrstev (lepící malta + stávající omítka)
heff - hloubka kotvení upevňovacího prvku do podkladu (uvedená v technickém listu a technickém schválení) - Před montáží musí být podklad připraven dle doporučení výrobce zateplovacího systému ETICS.
- Tepelněizolační desky musí být adekvátně připevněny lepicí maltou.
- Průměr vyvrtaných otvorů musí odpovídat průměru použitých upevňovacích prvků.
- Otvory v pevných podkladech musí být alespoň o 10 mm hlouběji než hloubka kotvení upevňovacího prvku, nebo o min. 30 mm hlouběji při použití montážního nářadí ThermoDrive-V2 - jen v případě zápustné montáže.
- Otvory v pevných materiálech musí být vyčištěny od zbytků vrtání zpětným pohybem vrtáku při snížených otáčkách, přičemž se tento pohyb zopakuje čtyřikrát.
- Otvory v podkladech s dutinami a v pórobetonu se musí vrtat bez příklepu, aby se zabránilo praskání vnitřních stěn podkladu, což by snížilo odolnost upevnění proti vytržení.
- Upevňovací prvky musí být osazeny tak, aby místo jejich montáže odpovídalo poloze lepicí malty na tepelněizolační desce.
- Tělo upevňovacího prvku musí být umístěno tak, aby dosedací podložka byla zarovno s povrchem tepelněizolačního materiálu.
- Potom zašroubujte trn - tím se hmoždinka upevní do tepelné izolace (použijte nástavec TORX-30).
- Po zašroubování trnu nasaďte polystyrenovou zátku KSV - pouze pro povrchovou montáž.

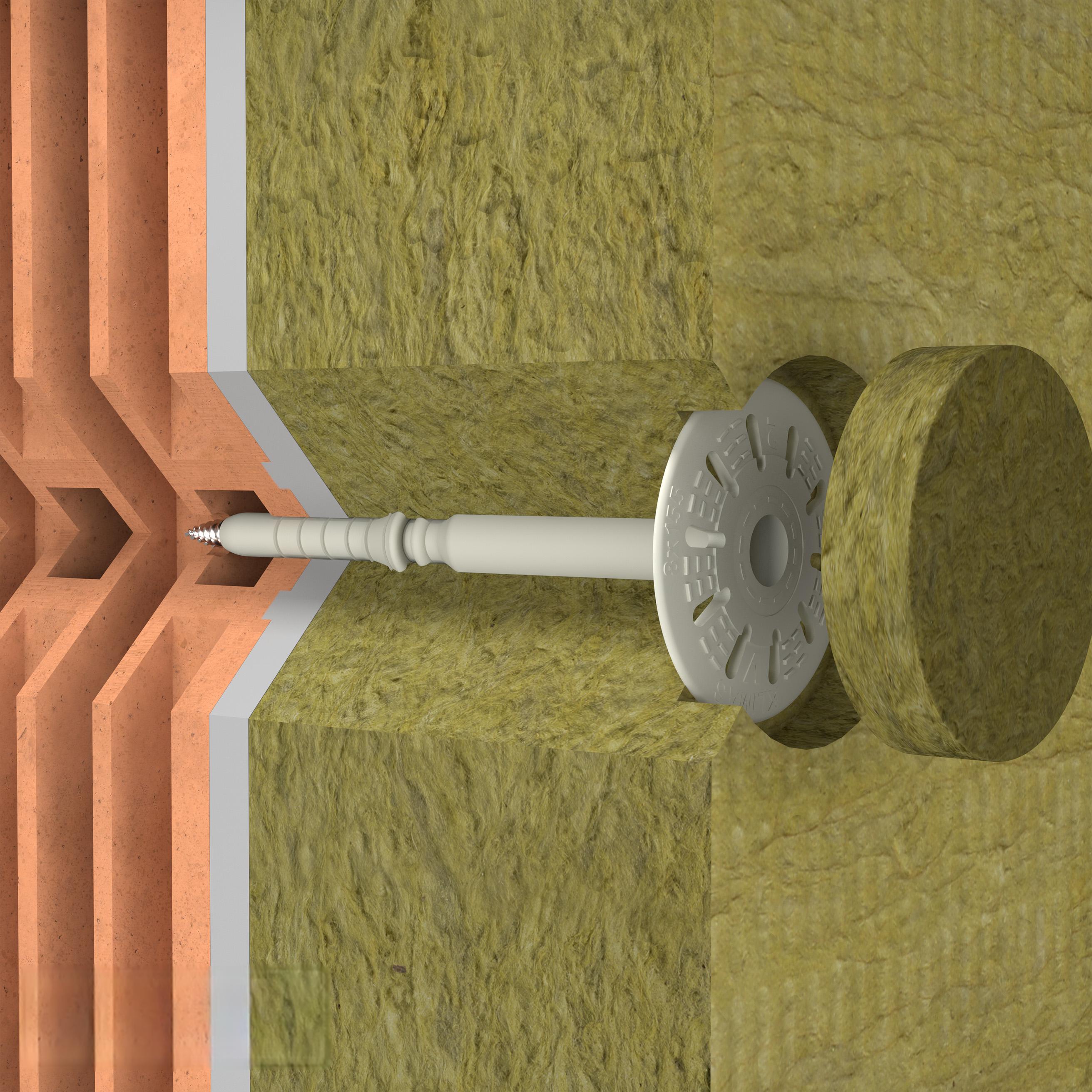

- Hmoždinky lze instalovat i do otvorů vyříznutých frézou na polystyren WK-FT nebo frézou na minerální vlnu WK-FM - pro zápustnou montáž.
- Zápustná montáž se může provést i bez vyříznutí otvorů, použitím speciálních fréz na polystyren nebo vlnu, pomocí montážního nářadí ThermoDrive-V2 - jako alternativa pro zápustnou montáž.
- Po instalaci hmoždinky by mělo být místo instalace překryto polystyrenovou zátkou KS/KSG nebo minerální zátkou EDMW - pro zápustnou montáž.
Tabulky pro výběr správného rozměru fasádní hmoždinky
Povrchová instalace
| Kód produktu |
Průměr a délka |
KATEGORIE PODKLADU A,B,C,D (včetně lepicí vrstvy ttol 10 mm*) |
KATEGORIE PODKLADU E (včetně lepicí vrstvy ttol 10 mm*) |
Počet ks v balení | ||
| Rozsah tloušťky tepelně izolačního materiálu [mm] | Efektivní hloubka kotvení [mm] | Rozsah tloušťky tepelně izolačního materiálu [mm] | Efektivní hloubka kotvení [mm] | |||
| ThermoDrive-V2-08135(200) | 8x135 | 80-100 | 45-25 | 80 | 45 | 200 |
| ThermoDrive-V2-08155(200) | 8x155 | 80-120 | 65-25 | 80-100 | 65-45 | 200 |
| ThermoDrive-V2-08175(200) | 8x175 | 100-140 | 65-25 | 100-120 | 65-45 | 200 |
| ThermoDrive-V2-08195(200) | 8x195 | 120-160 | 65-25 | 120-140 | 65-45 | 200 |
| ThermoDrive-V2-08215(100) | 8x215 | 140-180 | 65-25 | 140-160 | 65-45 | 100 |
| ThermoDrive-V2-08235(100) | 8x235 | 160-200 | 65-25 | 160-180 | 65-45 | 100 |
| ThermoDrive-V2-08255(100) | 8x255 | 180-220 | 65-25 | 180-200 | 65-45 | 100 |
| ThermoDrive-V2-08275(100) | 8x275 | 200-240 | 65-25 | 200-220 | 65-45 | 100 |
| ThermoDrive-V2-08295(100) | 8x295 | 220-260 | 65-25 | 220-240 | 65-45 | 100 |
| ThermoDrive-V2-08315(100) | 8x315 | 240-280 | 65-25 | 240-260 | 65-45 | 100 |
| ThermoDrive-V2-08335(100) | 8x335 | 260-300 | 65-25 | 260-280 | 65-45 | 100 |
| ThermoDrive-V2-08355(100) | 8x355 | 280-320 | 65-25 | 280-300 | 65-45 | 100 |
| ThermoDrive-V2-08375(100) | 8x375 | 300-340 | 65-25 | 300-320 | 65-45 | 100 |
| ThermoDrive-V2-08395(100) | 8x395 | 320-360 | 65-25 | 320-340 | 65-45 | 100 |
| ThermoDrive-V2-08415(100) | 8x415 | 340-380 | 65-25 | 340-360 | 65-45 | 100 |
| ThermoDrive-V2-08435(100) | 8x435 | 360-400 | 65-25 | 360-380 | 65-45 | 100 |
| ThermoDrive-V2-08455(100) | 8x455 | 380-420 | 65-25 | 380-400 | 65-45 | 100 |
*při tloušťce lepicí vrstvy >10 mm zohledněte rozdíl při výběru délky hmoždinky
Zápustná instalace
| Kód produktu |
Průměr a délka |
KATEGORIE PODKLADU A,B,C,D (včetně lepicí vrstvy ttol 10 mm*) |
KATEGORIE PODKLADU E (včetně lepicí vrstvy ttol 10 mm*) |
Počet ks v balení | ||
| Rozsah tloušťky tepelně izolačního materiálu [mm] | Efektivní hloubka kotvení [mm] | Rozsah tloušťky tepelně izolačního materiálu [mm] | Efektivní hloubka kotvení [mm] | |||
| ThermoDrive-V2-08135(200) | 8x135 | 100-120 | 45-25 | 100 | 45 | 200 |
| ThermoDrive-V2-08155(200) | 8x155 | 100-140 | 65-25 | 100-120 | 65-45 | 200 |
| ThermoDrive-V2-08175(200) | 8x175 | 120-160 | 65-25 | 120-140 | 65-45 | 200 |
| ThermoDrive-V2-08195(200) | 8x195 | 140-180 | 65-25 | 140-160 | 65-45 | 200 |
| ThermoDrive-V2-08215(100) | 8x215 | 160-200 | 65-25 | 160-180 | 65-45 | 100 |
| ThermoDrive-V2-08235(100) | 8x235 | 180-220 | 65-25 | 180-200 | 65-45 | 100 |
| ThermoDrive-V2-08255(100) | 8x255 | 200-240 | 65-25 | 200-220 | 65-45 | 100 |
| ThermoDrive-V2-08275(100) | 8x275 | 220-260 | 65-25 | 220-240 | 65-45 | 100 |
| ThermoDrive-V2-08295(100) | 8x295 | 240-280 | 65-25 | 240-260 | 65-45 | 100 |
| ThermoDrive-V2-08315(100) | 8x315 | 260-300 | 65-25 | 260-280 | 65-45 | 100 |
| ThermoDrive-V2-08335(100) | 8x335 | 280-320 | 65-25 | 280-300 | 65-45 | 100 |
| ThermoDrive-V2-08355(100) | 8x355 | 300-340 | 65-25 | 300-320 | 65-45 | 100 |
| ThermoDrive-V2-08375(100) | 8x375 | 320-360 | 65-25 | 320-340 | 65-45 | 100 |
| ThermoDrive-V2-08395(100) | 8x395 | 340-380 | 65-25 | 340-360 | 65-45 | 100 |
| ThermoDrive-V2-08415(100) | 8x415 | 360-400 | 65-25 | 360-380 | 65-45 | 100 |
| ThermoDrive-V2-08435(100) | 8x435 | 380-420 | 65-25 | 380-400 | 65-45 | 100 |
| ThermoDrive-V2-08455(100) | 8x455 | 400-440 | 65-25 | 400-420 | 65-45 | 100 |
*při tloušťce lepicí vrstvy >10 mm zohledněte rozdíl při výběru délky hmoždinky
Zápustná instalace s použitím nástroje ThermoDrive-V2
| Kód produktu |
Průměr a délka |
KATEGORIE PODKLADU A,B,C,D (včetně lepicí vrstvy ttol 10 mm*) |
KATEGORIE PODKLADU E (včetně lepicí vrstvy ttol 10 mm*) |
Počet ks v balení | ||
| Rozsah tloušťky tepelně izolačního materiálu [mm] | Efektivní hloubka kotvení [mm] | Rozsah tloušťky tepelně izolačního materiálu [mm] | Efektivní hloubka kotvení [mm] | |||
| ThermoDrive-V2-08135(200) | 8x135 | 100 | 25 | - | - | 200 |
| ThermoDrive-V2-08155(200) | 8x155 | 100-120 | 45-25 | 100 | 45 | 200 |
| ThermoDrive-V2-08175(200) | 8x175 | 120-140 | 45-25 | 110-120 | 55-45 | 200 |
| ThermoDrive-V2-08195(200) | 8x195 | 120-160 | 65-25 | 120-140 | 65-45 | 200 |
| ThermoDrive-V2-08215(100) | 8x215 | 140-180 | 65-25 | 140-160 | 65-45 | 100 |
| ThermoDrive-V2-08235(100) | 8x235 | 160-200 | 65-25 | 160-180 | 65-45 | 100 |
| ThermoDrive-V2-08255(100) | 8x255 | 180-220 | 65-25 | 180-200 | 65-45 | 100 |
| ThermoDrive-V2-08275(100) | 8x275 | 200-240 | 65-25 | 200-220 | 65-45 | 100 |
| ThermoDrive-V2-08295(100) | 8x295 | 220-260 | 65-25 | 220-240 | 65-45 | 100 |
| ThermoDrive-V2-08315(100) | 8x315 | 240-280 | 65-25 | 240-260 | 65-45 | 100 |
| ThermoDrive-V2-08335(100) | 8x335 | 260-300 | 65-25 | 260-280 | 65-45 | 100 |
| ThermoDrive-V2-08355(100) | 8x355 | 280-320 | 65-25 | 280-300 | 65-45 | 100 |
| ThermoDrive-V2-08375(100) | 8x375 | 300-340 | 65-25 | 300-320 | 65-45 | 100 |
| ThermoDrive-V2-08395(100) | 8x395 | 320-360 | 65-25 | 320-340 | 65-45 | 100 |
| ThermoDrive-V2-08415(100) | 8x415 | 340-380 | 65-25 | 340-360 | 65-45 | 100 |
| ThermoDrive-V2-08435(100) | 8x435 | 360-400 | 65-25 | 360-380 | 65-45 | 100 |
| ThermoDrive-V2-08455(100) | 8x455 | 380-420 | 65-25 | 380-400 | 65-45 | 100 |
*při tloušťce lepicí vrstvy >10 mm zohledněte rozdíl při výběru délky hmoždinky
Soubory ke stažení
Technické parametry
| Typ trnu | Šroubovací (TX-30) |
| Průměr Ø těla (dk) | 8 mm |
| Průměr Ø talíře (Dk) | 60 mm |
| Hloubka kotvení (heff) | 25 / 45 mm (pro kategorii podkladu E) |
| Hloubka otvoru (h0) - povrchová, zápustná instalace | 35 / 55 mm (pro kategorii podkladu E) |
| Hloubka otvoru (h0) - zápustná instalace s nástrojem Thermodrive-V2 | 55 / 75 mm (pro kategorii podkladu E) |
| Pevnost talířku (S) | 1,00 kN/mm |
| Trn | Pozinkovaná ocel |
| Certifikace | ETA-22/0611 |
135 mm - 200 ks
