Popis

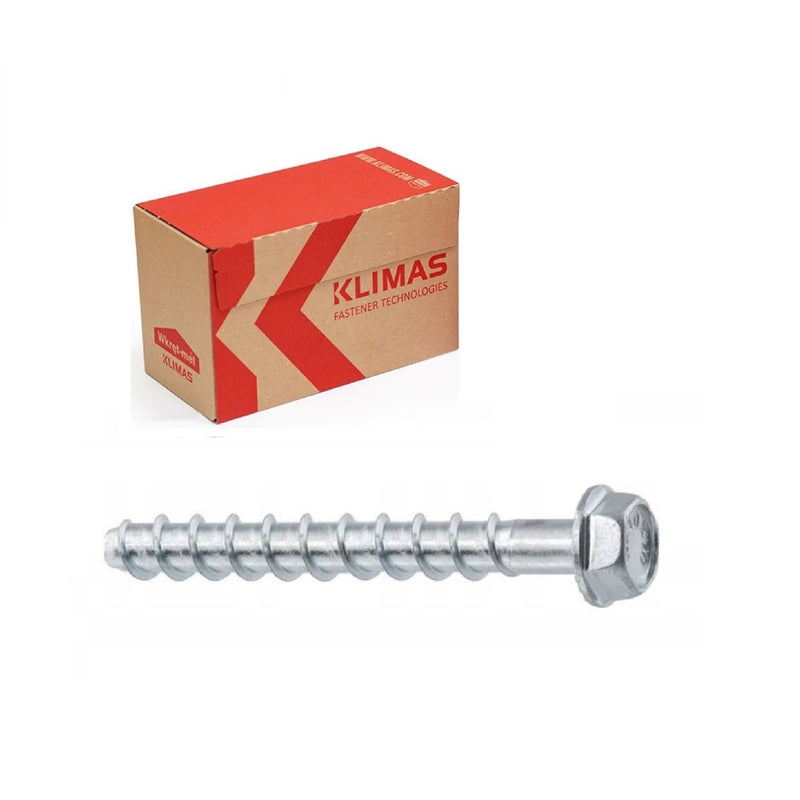

KLIMAS Wkret-met WDBLS Ø8 mm SW-13 šroub do betonu se 6 hrannou hlavou se závitem pro montáž trvalých a dočasných upevnění do betonu. Jsou vyrobeny z uhlíkové oceli a pokryty vrstvou galvanického zinku, který poskytuje antikorozní ochranu. Šroub je určen k montáži dočasných uchycení na stavbě, sériových uchycení (zárubní, zábradlí, skladové regály, konzoly) a montáž lehkých a středních ocelových konstrukcí.
Doporučeno pro podklady: normální beton, popraskaný a nepopraskaný, vyztužený a nevyztužený, třídy C20/25 až C50/60.
Výhody
- Šestihranná hlava SW poskytuje výborný úchop a minimalizuje skluzu šroubovacího nástroje
- Bez namáhání charakteristického pro mechanické kotvy
- Rychlá a snadná montáž přímým zašroubováním do otvoru v betonu
- Bez použití dilatačních pouzder nebo jiných kotevních malt
- Okamžitá zatížitelnost
- Vícenásobné použití
- Požární odolnost R30 - R120
Instalační pokyny
- Mohou se použít pouze originální šrouby dodávané výrobcem
- Před zahájením montáže zkontrolujte soulad parametrů podkladu (do kterého mají být šrouby zapuštěny) s parametry podkladu použitého při zkouškách, na základě kterých se stanoví charakteristické únosnosti podkladu.
- Šrouby je třeba umístit tak, aby se nezničila výztuž v podkladu.
- Před zahájením prací si označte místa, kde se mají šrouby umístit podle montážních směrnic.
- Potom vyvrtejte otvory v souladu se zvolenými parametry. Otvor se vrtá vrtákem o průměru stejným jako má tělo šroubu.
- Otvory důkladně očistěte od vrtání pomocí SCF kartáčku (min. 3x) a vyfoukejte PCF pumpou (min. 3x).
- Šroubky zašroubujte do připraveného otvoru a dotáhněte příslušným utahovacím momentem (Tinst) pomocí momentového klíče.
- Ujistěte se, že po instalaci šroubu je podložka hlavy přitlačena k upevňovanému prvku.
Technické údaje
Soubory ke stažení
Technické parametry
Průměr Ø (D0) | 8 mm |
Délka (L) | 50 - 80 mm |
Závit | Částečný |
Typ hlavy | SW-13 |
Točivý moment | 40 Nm |
Minimální tloušťka podloží | 110 mm |
Materiál | FE - pozinkovaná ocel |
Obsah balení | 50 ks |
Norma | EN 14592:2008 + A1:2012 |
