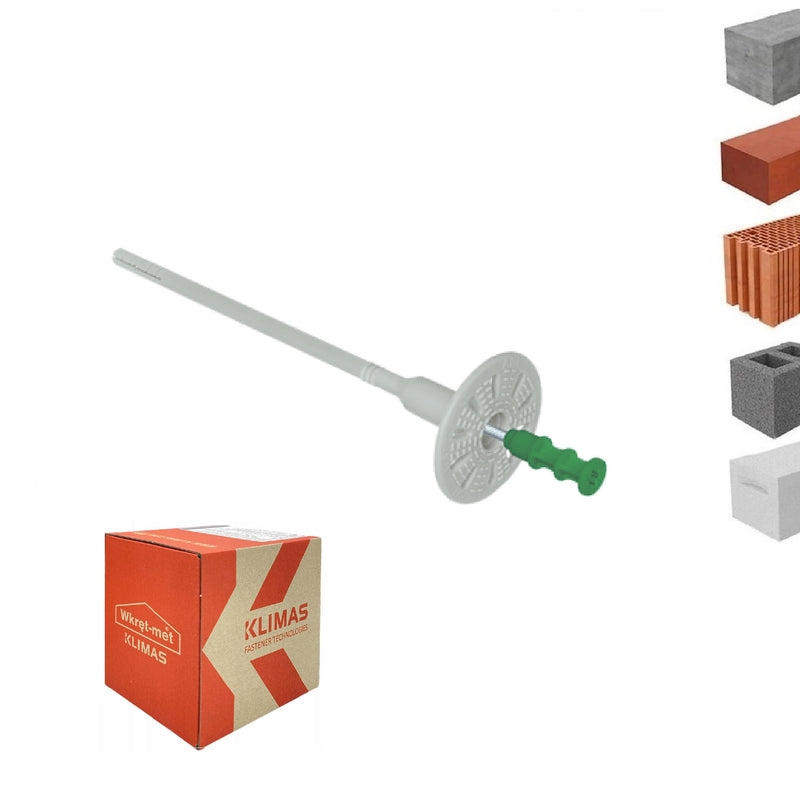

KLIMAS Wkret-met WKTHERM-S Talířová hmoždinka s kovovým šroubem a zkrácenou expanzní zónou Ø8 mm je plastová univerzální fasádní talířová hmoždinka šroubovací o průměru 8 mm s předmontovaným kovovým šroubem a zkrácenou expanzní zónou. Je určena pro mechanické kotvení tepelně izolačních fasádních desek z minerální vlny, expandovaného polystyrenu (EPS) a tepelně izolačních desek z extrudovaného polystyrenu - styroduru (XPS) v rámci kontaktního zateplovacího systému ETICS. Jsou vhodné do náročnějších podmínek, zejména při náročných povětrnostních podmínkách a výškových budovách jako bytové domy, paneláky nebo velké průmyslové stavby. Talířová hmoždinka je vhodná pro různé typy podkladů, včetně klasického a lehkého betonu, nebo zdiva z plných a děrovaných cihel a pórobetonu, tedy do podkladů kategorií A, B, C, D, E.
Talířová hmoždinka je vyrobena z polypropylenu a kovový trn z galvanicky pozinkované oceli. Hlava trnu je opatřena plastovým krytem z polyamidu, což snižuje tepelné ztráty. Tato hmoždinka se na fasádu kotví nejčastěji zápustnou montáží, kdy je hmoždinka zafrézována do izolantu a následně zakryta izolační zátkou z polystyrenu nebo minerální vlny. Po zatloučení trnu se hmoždinka zafixuje a díky tomu se bezpečně zakotví v podkladovém materiálu. Pro zapuštění talířových hmoždinek do tepelněizolačních desek z polystyrenu v kontaktním zateplovacím systému ETICS je vhodné použít fasádní frézku a následně polystyrenové zátky. K dispozici je také talířová hmoždinka s prodlouženou expanzí pro náročnější podmínky kotvení.

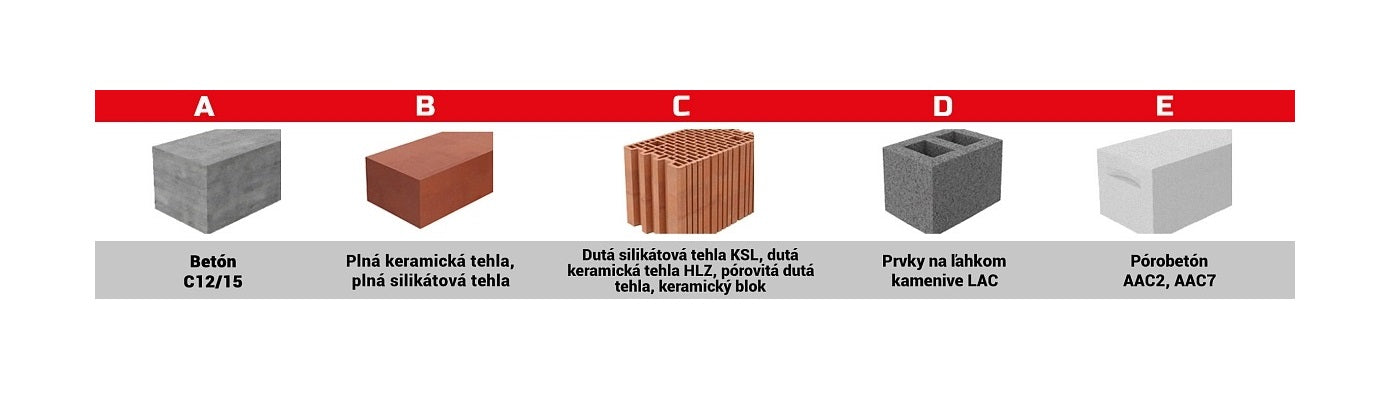

Kategorie podkladu
A = beton
B = plná cihla
C = děrovaná cihla
D = lehčený beton
E = pórobeton
Výhody
- Krátká expanzní zóna menší hloubka vrtání přináší úsporu času a minimalizuje energii s hloubkou kotvení 25 mm (A, B, C, D) a 65 mm (E)
- Šroubovací trn TX-40 pro pohodlné a extrémně pevné zakotvení ocelového trnu a celé hmoždiny
- Inovativní konstrukce zátky, velké množství lepicích "kapslí a výstupků" na přitlačovací straně talíře zvyšuje přilnavost lepicí malty. Vyšší tuhost podpůrné podložky znamená lepší držení fixovaného materiálu
- Výrobek je certifikován podle ETA-13/0724
- Univerzální použití
- Jednoduchá montáž
Aplikace
- Pro upevnění minerální vlny (s podporou přítlačného talíře TDX-90 a TDX-140)
- Pro upevnění expandovaného polystyrenu (EPS)
- Pro upevnění extrudovaného polystyrenu (XPS)
Charakteristická únosnost podle ETA 13/0724
| Kategorie podkladu | Podklad |
Hustota [kg/dm3] |
Charakteristická únosnost [kN] |
| A | Beton C12/C15 | ≥ 2,25 | 1,20 |
| A | Beton C20/25 - C50/60 | ≥ 2,30 | 1,50 |
| B | Plné cihly z hlíny | ≥ 2,00 | 1,50 |
| B | Keramické plné cihly | ≥ 2,00 | 1,50 |
| C |
Keramické duté bloky | ≥ 1,60 | 0,90 |
| C | Perforované cihly | ≥ 1,20 | 0,75 |
| C | Lehčený beton | ≥ 0,80 | 0,75 |
| D | Betonové tvárnice s lehčeným kamenivem | ≥ 1,05 | 0,90 |
| E | Pórobeton AAC 2 | ≥ 0,35 | 0,60 |
| E | Pórobeton AAC 7 | ≥ 0,65 | 1,20 |

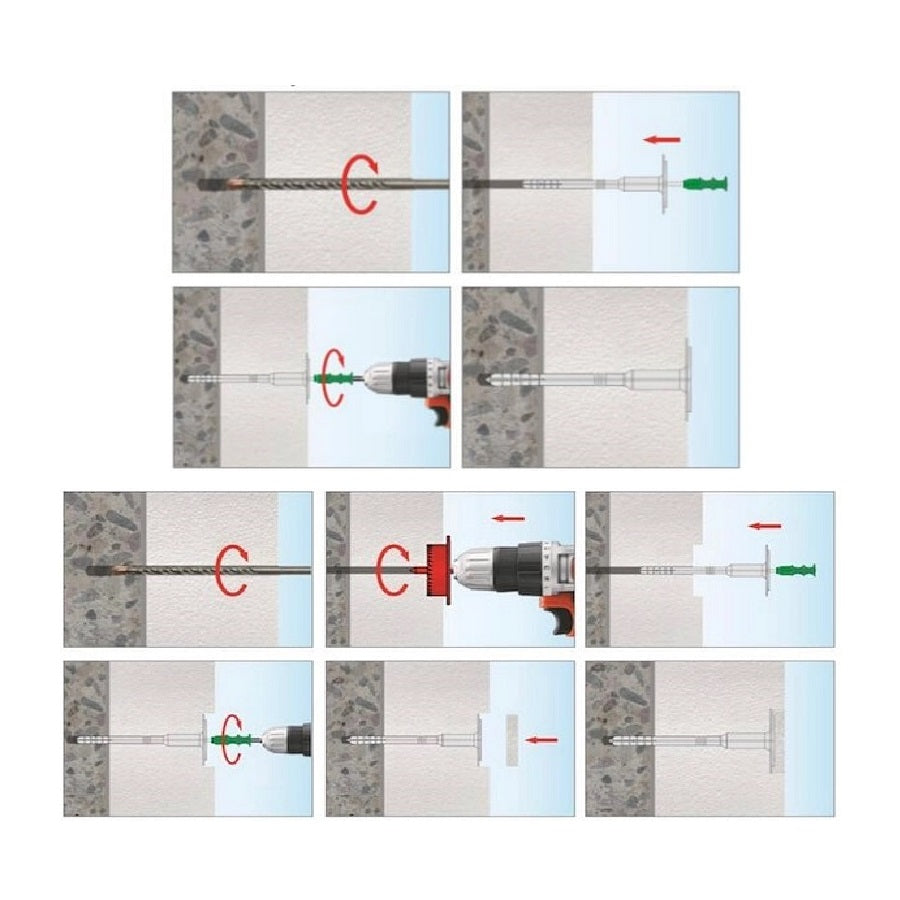

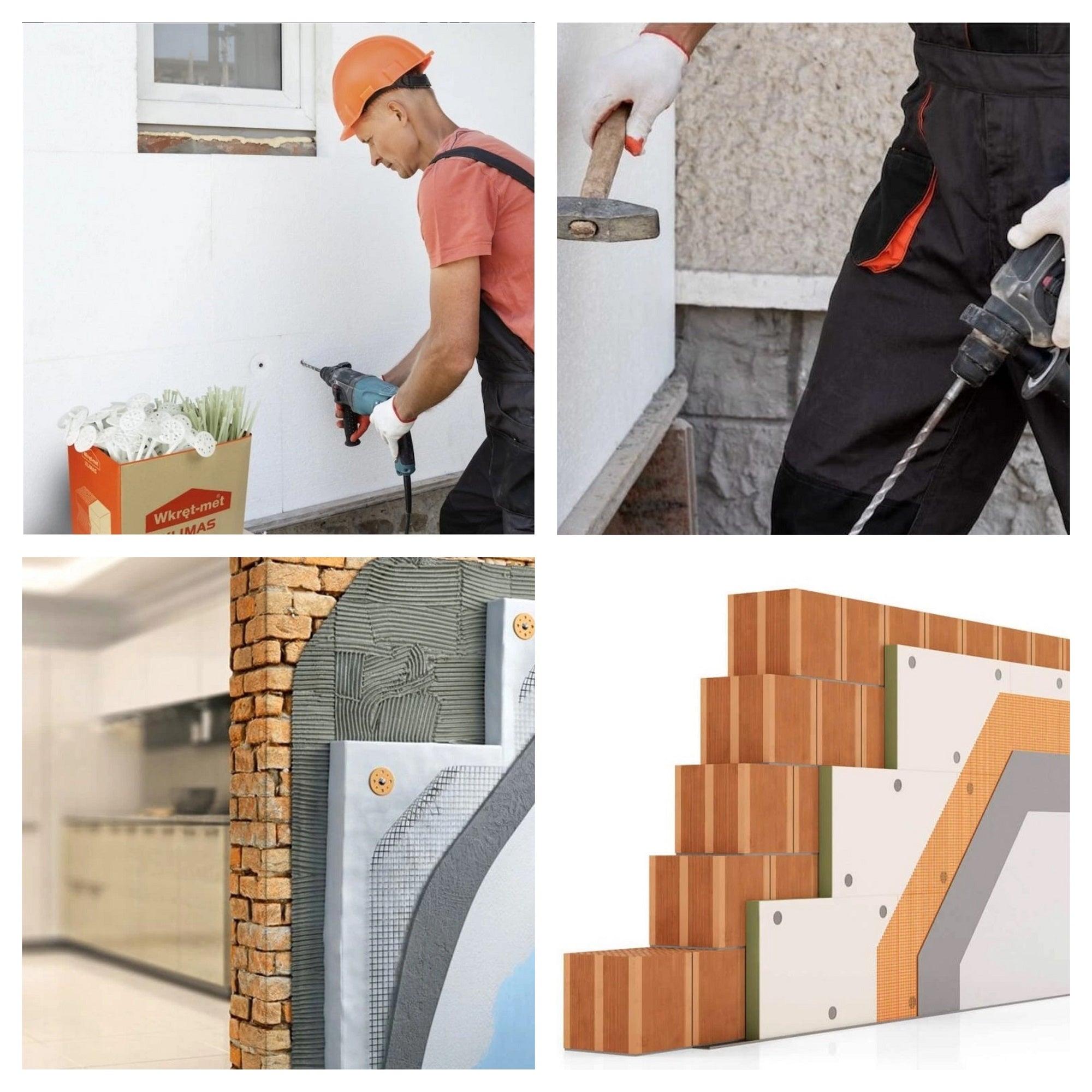

Způsob instalace
- Před instalací identifikujte podklad a vyjměte vhodné hmoždinky.
- Zvolte přiměřenou délku (hmoždinky) tak, aby expanzní zóna byla ve stavebním materiálu stěny.
- Správnou minimální délku hmoždinky určíme součtem: Ld = tfix + ttol + heff, kde:
tfix - tloušťka izolačního materiálu k upevnění,
ttol - tloušťka podkladu (lepící malta + stávající omítka),
heff - hloubka ukotvení hmoždinky v podkladu (uvedená v technickém listu). - Před instalací připravte podklad dle doporučení výrobce ETICS.
- Správně připevněte izolační panely pomocí lepicí malty.
- Průměr vrtaných otvorů by měl odpovídat průměru použitých hmoždinek.
- Vrtané otvory ve zdi z pevných materiálů by měly být hlouběji o minimálně 10 mm ve srovnání s hloubkou ukotvení hmoždinky.
- Čistěte vrtané otvory v pevných materiálech pohybem vrtačky tam a zpět při snížené rychlosti, opakujte čtyřikrát.
- Otvory do dutých cihel a pórobetonu vrtejte bez příklepu, aby nedošlo k poškození vnitřních stěn podkladu, což by snížilo výtěžnost hmoždinek.
- Připevněte hmoždinky tak, aby místo instalace odpovídalo oblasti, kde je na izolačním panelu umístěna lepicí malta.
- Do dostatečně čistého otvoru zasuňte tělo hmoždinky tak, aby podložka hmoždinky byla v kontaktu s izolačním materiálem.
- Potom zašroubujte trn - tím se hmoždinka upevní do tepelné izolace (použijte nástavec TORX-40).
- Hmoždinky lze instalovat do vyvrtaných otvorů pomocí frézy pro vrtání otvorů, aby horní plocha talíře lícovala s povrchem izolantu tzv. zápustná montáž.
- Po namontování hmoždinky zakryjte místo montáže fasádní zátkou - tzv. zápustná montáž.
Balení a skladování
Baleno v papírové krabici. Skladujte na suchém, zastřešeném místě.
Tabulka pro výběr správného rozměru fasádní hmoždiny
Ld = tfix + ttol + heff, kde:
tfix - tloušťka připevňovaného tepelně izolačního materiálu
ttol - tloušťka vyrovnávacích vrstev (lepící malta + stávající omítka)
heff - hloubka kotvení upevňovacího prvku do podkladu (uvedená v technickém listu a technickém schválení)
Příklad(bez frézy, kategorie podkladu A): tloušťka izolačního materiálu 100 mm (tfix) + vrstva lepidla 10 mm (ttol) + 25 mm (heff) = 135 mm (délka hmoždinky) = WKTHERM-S-08135
| Kód produktu |
Průměr a délka |
Tloušťka tepelně izolačního materiálu tfix [mm] | Počet ks v balení | |||
|
Nové budovy (ttol vrstva lepidla 10 mm) |
Staré budovy |
|||||
| Bez frézy | S frézou | Bez frézy | S frézou | |||
| WKTHERM-S-08095 | 8x95 | 60/20* | 80/40* | 40/-* | 60/20* | 200 |
| WKTHERM-S-08115 | 8x115 | 80/40* | 100/60* | 60/20* | 80/40* | 200 |
| WKTHERM-S-08135 | 8x135 | 100/60* | 120/80* | 80/40* | 100/60* | 200 |
| WKTHERM-S-08155 | 8x155 | 120/80* | 140/100* | 100/60* | 120/80* | 200 |
| WKTHERM-S-08175 | 8x175 | 140/100* | 160/120* | 120/80* | 140/100* | 200 |
| WKTHERM-S-08195 | 8x195 | 160/120* | 180/140* | 140/100* | 160/120* | 200 |
| WKTHERM-S-08215 | 8x215 | 180/140* | 200/160* | 160/120* | 180/140* | 100 |
| WKTHERM-S-08235 | 8x235 | 200/160* | 220/180* | 180/140* | 200/160* | 100 |
| WKTHERM-S-08255 | 8x255 | 220/180* | 240/200* | 200/160* | 220/180* | 100 |
| WKTHERM-S-08275 | 8x275 | 240/200* | 260/220* | 220/180* | 240/200* | 100 |
| WKTHERM-S-08295 | 8x295 | 260/220* | 280/240* | 240/200* | 260/220* | 100 |
*pro kategorii podkladu E
Soubory ke stažení

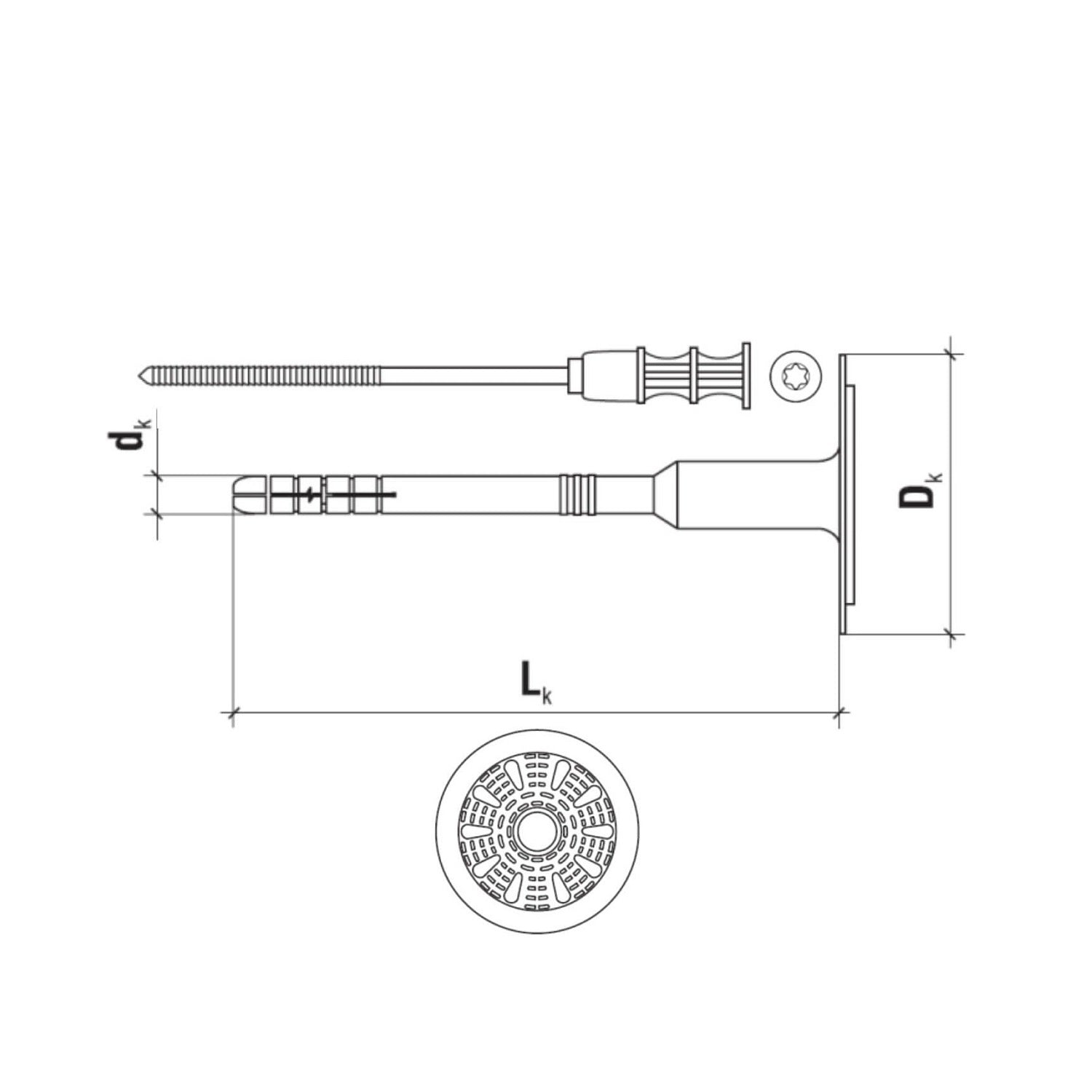

Technické parametry
| Typ trnu | Šroubovací (TX-40) |
| Průměr Ø těla (dk) | 8 mm |
| Průměr Ø talíře (Dk) | 60 mm |
| Hloubka kotvení (heff) | 25 / 65 mm (pro kategorii podkladu E) |
| Hloubka otvoru (h0) - povrchová, zápustná instalace | 35 / 75 mm (pro kategorii podkladu E) |
| Pevnost talířku (S) | 0,60 kN/mm |
| Trn | Pozinkovaná ocel, hlavička potažená PA+GF |
| Certifikace | ETA-13/0724 |
