LMX-10 Talířová hmoždinka s kovovým trnem a zkrácenou expanzní zónou Ø10 mm

Fasádní, talířová hmoždinka natloukací o průměru Ø 10 mm s předmontovaným kovovým trnem pro mechanické kotvení tepelně izolační fasadní desky z minerální vlny, pěnového expadnovaneho (EPS) a extrudovaného (XPS) polystyrenu.

Více informací

Cena:
Slevová cena
527,00 Kč s DPH
(435,54 Kč bez DPH)
2,63 Kč s DPH / ks

Skladem:
Skladem, odeslání do 48 hod.

Popis

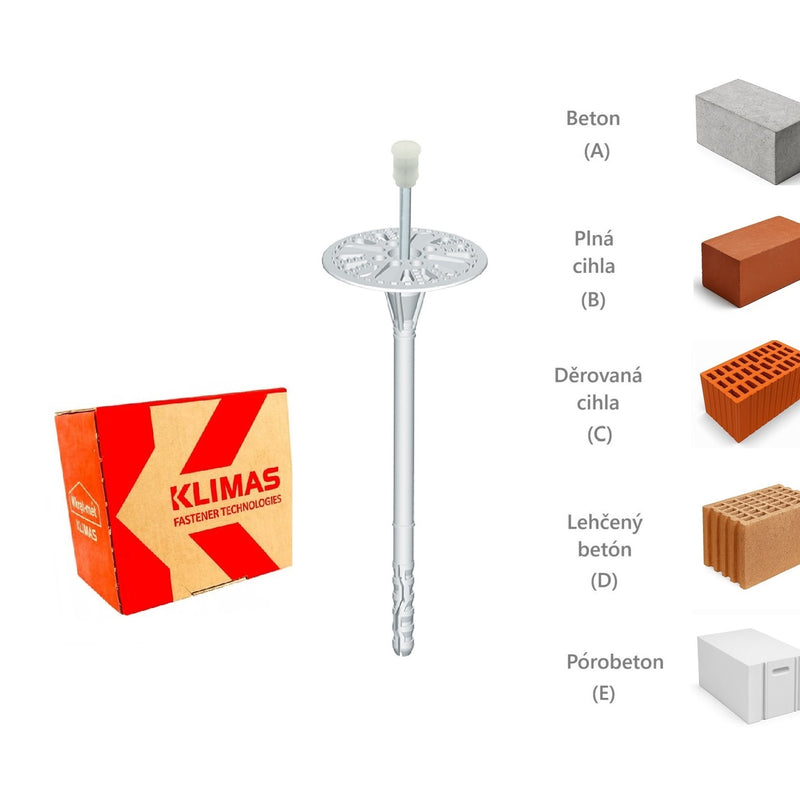

LMX-10 Talířová hmoždinka s kovovým trnem a zkrácenou expanzní zónou Ø10 mm je plastová univerzální fasádní, talířová hmoždinka natloukací o průměru 10 mm s předmontovaným kovovým trnem pro mechanické kotvení tepelně izolační fasadní desky z kamenné minerální vlny, pěnového expadnovaneho polystyrenu (EPS) a tepelně izolační desky z extrudovaného polystyrenu (XPS) jako součást kontaktního zateplovacího systému ETICS pro rodinné domy, bytové domy, komerční budovy nebo průmyslové stavby. Velkou výhodou talířové hmoždinky LMX-10 je, že je vhodná pro podklady z klasického i lehčeného betonu či zdiva z plných i děrovaných cihel porobetonu, tedy do podloží kategorie A, B, C, D i E.

Talířová hmoždinka je vyrobena z polypropylenu a kovový trn z galvanicky pozinkované oceli opatřený plastovým nástřikem hlavy z polyamidu, což snižuje místní tepelnou vodivost hmoždinky. Táto hmoždinka se na fasádu kotví takzvanou zápustnou montáží, kdy je hmoždinka zafrézována do izolantu a následně zakryta izolační zátkou z polystyrenu nebo minerální vaty. Po zatlučení trnu se hmoždinka aktivuje řízeným způsobem a díky tomu se bezpečně zakotví v podkladovém materiálu. Pro zapuštění talířových hmoždinek do tepelně izolačních desek z polystyrenu v kontaktním zateplovacím systému ETICS je vhodné použit fasádní frézku a následně polystyrenové zátky. K dispozici je také talířová hmoždinka s prodlouženou expanzí.

Výhody

  • Nový vylepšený design, hloubka kotvení 30 mm (A, B, C, D) a 50 mm (E)
  • Krátká expanzní zóna, menší hloubka vrtání přináší úsporu času a minimální úsilí
  • Hlava kovového trnu potažená plastem, zlepšuje součinitel prostupu tepla a dodatečně chrání trn před korozi čímž je zamezeno následným tepelným mostům a reznutí fasády v místě kotvení hmoždinek
  • Inovativní konstrukce zátky, velké množství lepicích "kapes a výstupků" na přítlačné straně talířka zvyšuje přilnavost lepící malty. Vyšší tuhost podpůrné podložky znamená lepší držící sílu zafixovaného materiálu
  • Výrobek je certifikován dle ETA-16/0509
  • Univerzální použití
  • Snadná montáž

Aplikace

  • Pro upevnění minerálni vlny
  • Pro upevnění expadnovaného polystyrenu (EPS)
  • Pro upevnění extrudovaného polystyrenu (XPS)

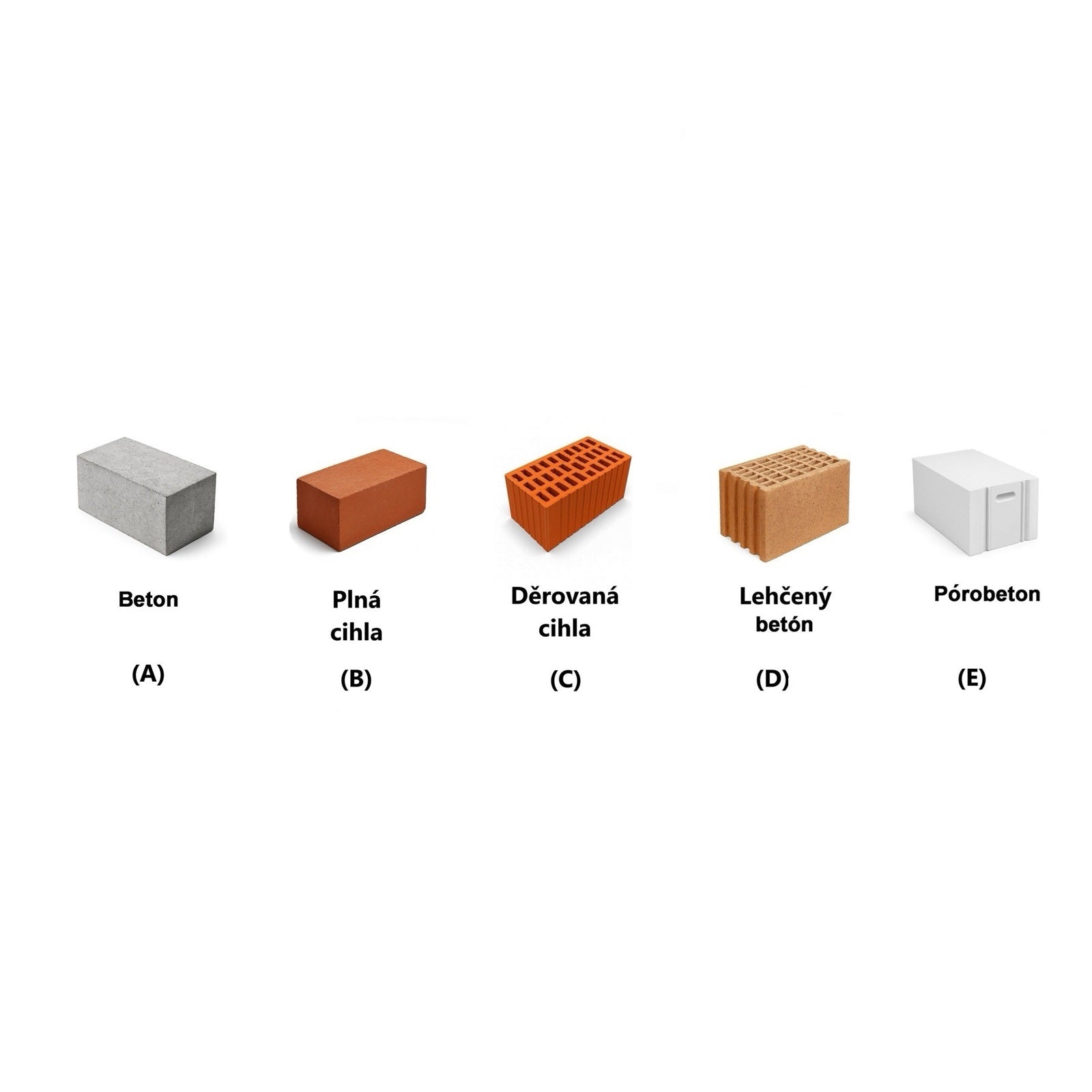

  • Vhodná pro všechny podklady jako beton, plné a děrované cihly, lehčený beton a pórobeton (A, B, C, D, E)

Charakteristická únosnost podle ETA 16/0509

Kategorie podkladu Podklad Hustota
[kg/dm3]
Charakteristická únosnost [kN]
A Beton C12/C15 ≥ 2,25 0,75
A Beton C20/25 - C50/60 ≥ 2,30 0,90
B Plné cihly z hlíny ≥ 2,00 0,90
B Keramické plné cihly ≥ 2,00 0,90
C
Keramické duté bloky ≥ 1,60 0,90
C Perforované cihly ≥ 1,20 0,90
C Porotherm 25 ≥ 0,80 0,50
D Betonové tvárnice s lehčeným kamenivem ≥ 0,88 0,90
E Pórobeton AAC 2 ≥ 0,35 0,75
E Pórobeton AAC 7 ≥ 0,65 0,90

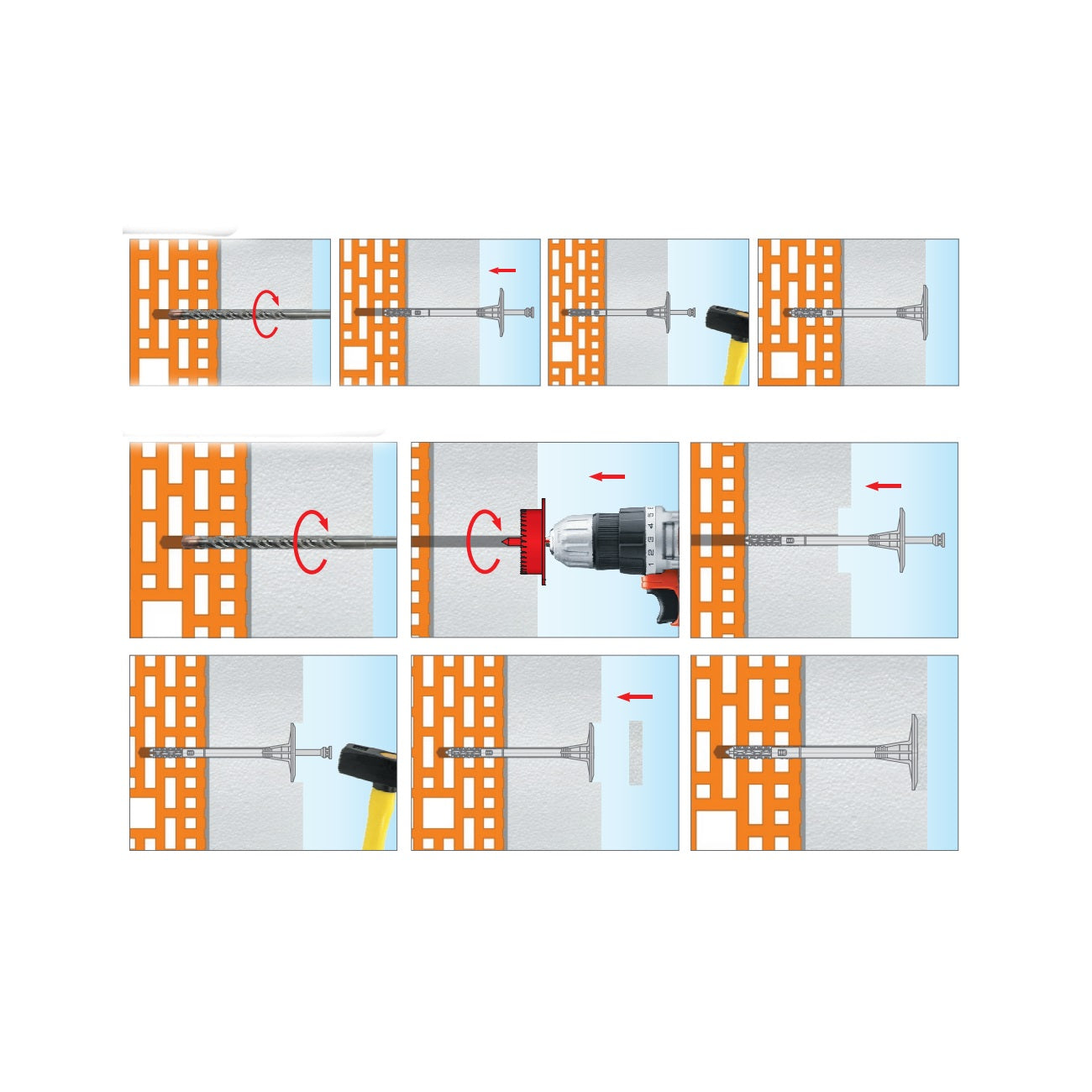

Návod na kotvení hmoždinek

  1. Před instalací identifikujte podklad a vyberte vhodné hmoždinky.
  2. Vyberte adekvátní délku hmoždinky tak, aby expanzní zóna byla ve stavebním materiálu zdi.
  3. Správnou minimální délku hmoždinky určíme součtem: Ld = tfix + ttol + heff, kde:
    tfix - tloušťka izolačního materiálu k upevnění,
    ttol - tloušťka podkladu (lepící malta + stávající omítka),
    heff - hloubka ukotvení hmoždinky v podkladu (uvedeno v technickém listu).
  4. Před instalací připravte podklad podle doporučení výrobce ETICS. Izolant se kotví dle pokynů výrovce systému ETICS, obvykle v ploše izolantu a na T - spojích.
  5. Správně připevněte izolační panely pomocí lepící malty.
  6. Průměr vrtaných otvorů by měl odpovídat průměru použitých hmoždinek.
  7. Vrtané otvory v zdi z pevných materiálů by měly být hlubší o minimálně 10 mm ve srovnání s hloubkou ukotvení hmoždinky.
  8. Čistěte vrtané otvory v pevných materiálech pohybem vrtáku tam a zpět při snížené rychlosti, opakujte čtyřikrát.
  9. Vrtání otvorů v zdi z dutých cihel a pórobetonu vykonejte bez nárazu, protože to způsobí prasknutí vnitřních stěn substrátu a sníží vytrhávací odolnost hmoždinek.
  10. Počet hmoždinek na 1 m² by měl být stanoven v návrhu tepelné izolace nebo-li v kotevním plánu zpracovaný autorizovanou osobou pro konkrétní stavbu. Doporučený počet hmoždinek: pro POLYSTYREN:
    - do výšky 15 m od země použijte minimálně 6 ks/ v střední části stěny a 8 ks/ v rohové oblasti.
    - nad 15 m od země použijte minimálně 8 ks/ v střední části stěny a 10 ks/ v rohové oblasti; pro WOOL by měl být počet hmoždinek v každé oblasti zvýšen o 2 ks/.
    Doporučení nemá nahradit návrh tepelné izolace!!
  11. Připevněte hmoždinky tak, aby místo instalace odpovídalo oblasti, kde je na izolačním panelu umístěna lepící malta.
  12. Do dostatečně čistého otvoru zpustte tělo hmoždinky tak, aby podložka hmoždinky byla v kontaktu s izolačním materiálem.
  13. Pak řízeně zatlačte ocelový trn do hmoždinky a opatrně zatlouct, aby se hmoždinka pevně připevnila ve stěně.
  14. Hmoždinky lze instalovat do vyvrtaných otvorů pomocí plastové frézy na vrtání otvorů do polystyrenu WK-FT, aby horní plocha talířku lícovala s povrchem izolantu tzv. zápustná montáž.

Balení a skladovaní

Baleno v papírové krabici. Skladujte na suchém, zastřešeném místě.

Soubory ke stažení

Technické parametry

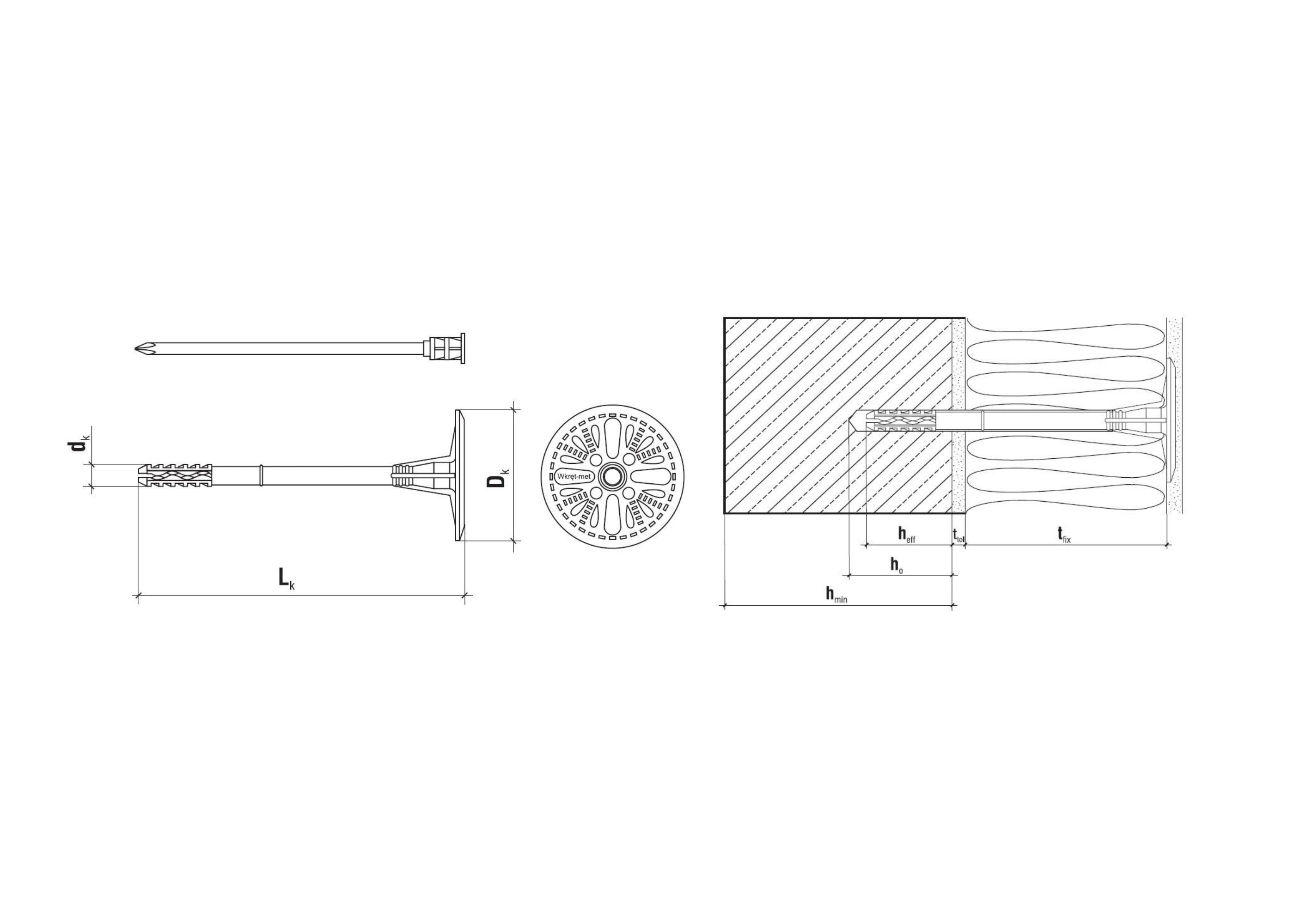

Specifikace LMX (kovový trn)
Typ trnu zatloukací
Průměr Ø dříku dk[mm] 10
Průměr Ø talířku Dk[mm] 60
Kotevní hloubka:A, B, C, D, E heff[mm] 30 (50-E)
Hloubka vrtání :A, B, C, D, E h0[mm] 40 (60-E)
Tuhost přítlačného talíře S [kN/mm] 0,50
Výrobce Klimas Wkret-met
