Popis

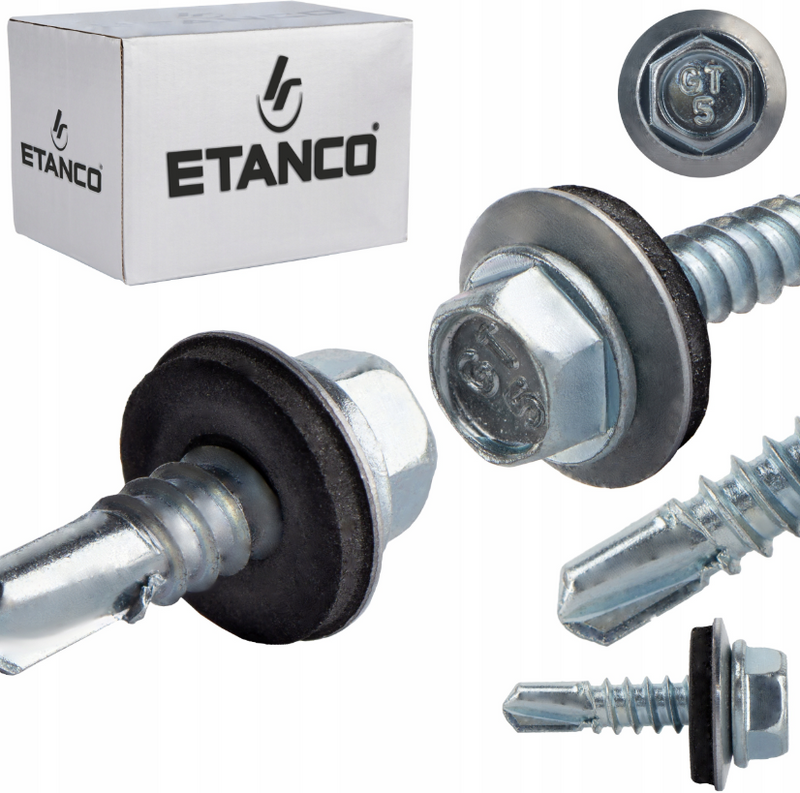

ETANCO GT 5 Ø5,5 mm samovrtný šroub s podložkou Z14 je samovrtný šroub se speciálním hrotem, ostrým závitem, šestihrannou hlavou s ocelovou podložkou s EPDM těsněním. Při šroubování si šroub sám předvrtá díru a současně vyřízne závit. Tento šroub je vhodný pro upevňování plechů na ocelové konstrukce (do tloušťky 5 mm).
Vyrábí se z kvalitní oceli, což jej dodává potřebnou pevnost, ale i odolnost vůči korozi. Šroub je k dispozici v pozinkované oceli. Samovrtné šrouby ušetří čas a peníze díky kombinaci tří operací (vrtání, řezání závitů a připevnění) v rámci jednoho pracovního úkonu.
Výhody
- Speciálně konstruovaná vrtací špička ETANCO Drill.point
- Vrta plech nebo kovové konstrukce bez jejich poškození ve velmi krátkých časech
- Při vrtání nedochází k poškození vrstvy zinku
- Samořezný závit řeže závit a upevňuje v jedné operaci
- Podložka zinkovaná metodou Dura.zinc
- Těsnění EPDM po montáži vulkanizuje a vytváří tak dokonalé vodotěsné spojení s plechem, vlivem času si udržuje svoji pružnost a stárnutí velmi pomalu.
Technické parametry
Tloušťka upevňovaných prvků MTmax je uvedena pro maximální přípustnou tloušťku podkladní konstrukce.
Konstrukční materiál: ocelový profil válcovaný za studena
Šestihranná hlava: 8 mm
Maximální vrtací kapacita: 5.0 mm
Tloušťka pozinkovaného povlaku: 12 μm
Tloušťka práškového povlaku: 50 μm
Lze opatřit práškovou barvou
Točivý moment: 5 Nm
Doporučené otáčky šroubováku pro instalaci šroubů: max. 1500 rpm
Maximální vrtací kapacita pro dva prvky: viz. tabulka sloupec vrtací kapacita
Maximální tloušťka upevňovacích prvků MTmax: viz. tabulka sloupec MTmax
Minimální tloušťka ocelové konstrukce: Tmin = 1,5 mm
Soubory ke stažení
Technické parametry
Typ šroubu | Samovrtný šroub pro upevňování plechů na ocelové konstrukce |
Typ hlavy | Šestihranná hlava |
Vnější průměr závitu | 5,5 mm |
Délka šroubu | 19 - 70 mm |
Podložka | Z14 |
Průměr podložky | 14 mm |
Materiál | Ocel C-1022 |
Povrchová úprava hlavy | Pozinkovaná ocel |
Povrchová úprava šroubu | 12 µm zinkový povlak Dura.zinc |
Obsah balení | 250 ks (Ø5,5 x 19 - 50 mm), 100 ks (Ø5,5 x 60 - 70 mm) |
Norma | EN ISO 9227:2017 |
